线束线缆测试仪器
线束线缆测试仪

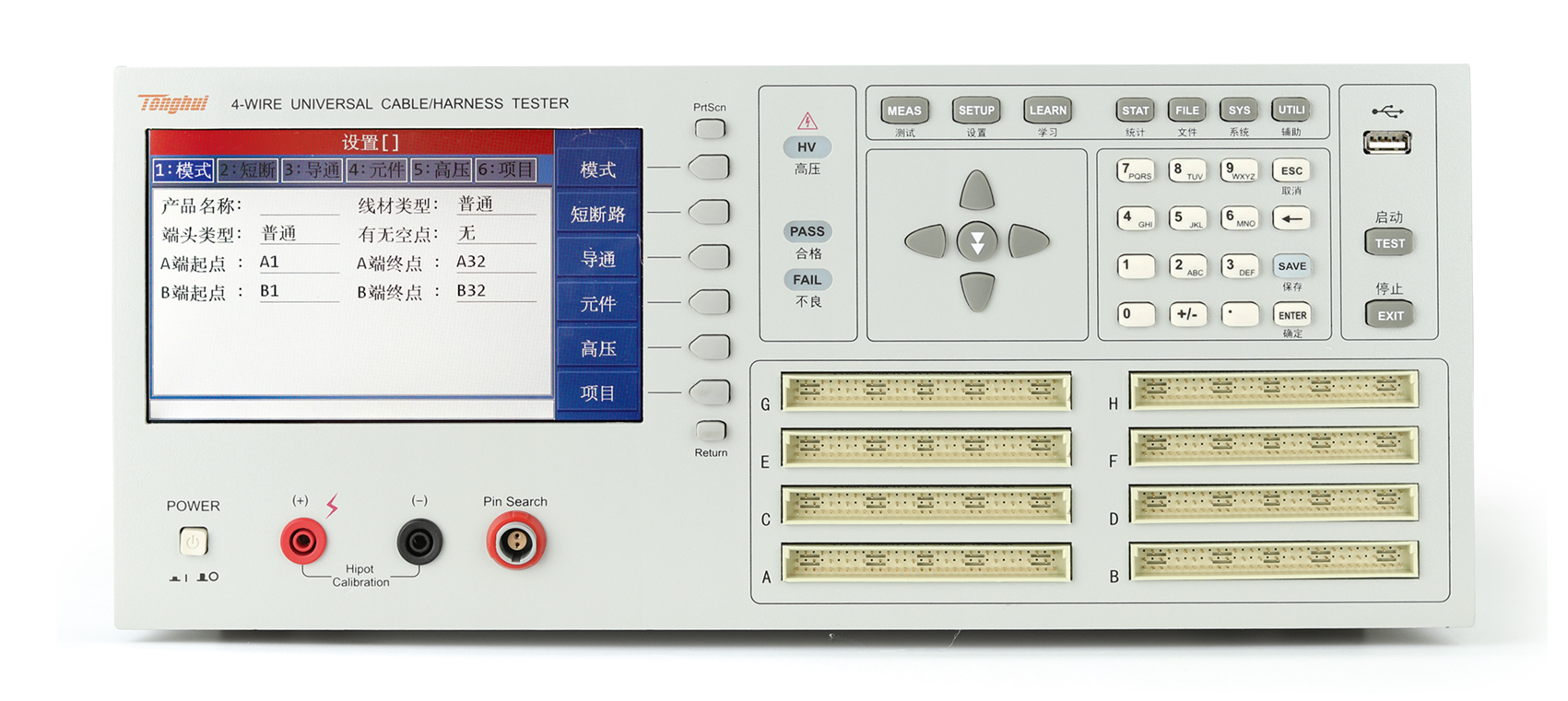

TH8602-4 线材综合测试仪(含同惠TH8602系列线材测试仪系统软件V1.0)

 测试脚位: 256PIN ,四端测试

 7寸TFT LCD真彩显示器,800X480分辨率,16位色。

 内部存储空间3M

 支持U盘存储测试文件

 一键截屏功能,图片自动存储至U盘

 可通过U盘在线升级程序

 中英文可选操作界面

 最大提供256路通道,分为A、B、C、D、E、F、G、H共8个插槽

 提供优秀可靠的电弧侦测功能

 测试电阻、电容、二极管等元件,采用了四端测试技术,测试精度更高;采用了电压电流分离并行采样技术,采样数据更快

 支持Typec相关线材测试,提供了整套测试方案,加入了元件一键设定功能。

 内设一个独立的直流恒流源,最大可以提供5A恒流源用于测试压降

 支持连接头测试,提供了多产品测试功能,以及每个产品的信号输出。

 支持多文件测试,为复杂线材提供更多更灵活的测试方案。

 HANDLER接口,支持16路输出,选配均为继电器驱动,同时用户可以自由定义每路的信号和电平

 通讯指令提供了SCPI指令系统

 提供仪器自检功能以及维修功能,可以进行在线排查仪器故障



......
TH8602-3 线材综合测试仪(含同惠TH8602系列线材测试仪系统软件V1.0)

 测试脚位: 192PIN ,四端测试

 7寸TFT LCD真彩显示器,800X480分辨率,16位色。

 内部存储空间3M

 支持U盘存储测试文件

 一键截屏功能,图片自动存储至U盘

 可通过U盘在线升级程序

 中英文可选操作界面

 最大提供256路通道,分为A、B、C、D、E、F、G、H共8个插槽

 提供优秀可靠的电弧侦测功能

 测试电阻、电容、二极管等元件,采用了四端测试技术,测试精度更高;采用了电压电流分离并行采样技术,采样数据更快

 支持Typec相关线材测试,提供了整套测试方案,加入了元件一键设定功能。

 内设一个独立的直流恒流源,最大可以提供5A恒流源用于测试压降

 支持连接头测试,提供了多产品测试功能,以及每个产品的信号输出。

 支持多文件测试,为复杂线材提供更多更灵活的测试方案。

 HANDLER接口,支持16路输出,选配均为继电器驱动,同时用户可以自由定义每路的信号和电平

 通讯指令提供了SCPI指令系统

 提供仪器自检功能以及维修功能,可以进行在线排查仪器故障



......
TH8602-2 线材综合测试仪(含同惠TH8602系列线材测试仪系统软件V1.0)

 测试脚位: 128PIN ,四端测试

 7寸TFT LCD真彩显示器,800X480分辨率,16位色。

 内部存储空间3M

 支持U盘存储测试文件

 一键截屏功能,图片自动存储至U盘

 可通过U盘在线升级程序

 中英文可选操作界面

 最大提供256路通道,分为A、B、C、D、E、F、G、H共8个插槽

 提供优秀可靠的电弧侦测功能

 测试电阻、电容、二极管等元件,采用了四端测试技术,测试精度更高;采用了电压电流分离并行采样技术,采样数据更快

 支持Typec相关线材测试,提供了整套测试方案,加入了元件一键设定功能。

 内设一个独立的直流恒流源,最大可以提供5A恒流源用于测试压降

 支持连接头测试,提供了多产品测试功能,以及每个产品的信号输出。

 支持多文件测试,为复杂线材提供更多更灵活的测试方案。

 HANDLER接口,支持16路输出,选配均为继电器驱动,同时用户可以自由定义每路的信号和电平

 通讯指令提供了SCPI指令系统

 提供仪器自检功能以及维修功能,可以进行在线排查仪器故障



......
