自动变压器综合测试系统
高性价比型
TH2829NX 自动变压器测试系统

 测试脚位:72/96/120/144/168/192 PIN

 测试频率:20Hz-200kHz, 分辨率:0.5mHz

 信号电平:5mV-2Vrms(可选配2mV-10Vrms)

 测试速度:最快13ms

 二极管正反向特性检测

 改进的高圈数比和弱耦合变压器测试能力

 改进的DCR测试能力

 单屏可容纳全部扫描测试结果

 时间标记系统:可记忆文件设定、校准偏差与扣除时间

 选定的扫描参数进行多档分选

 扫描治具继电器自检功能

 灵活的偏差扣除方式

 多种不良处理方式选择

 单参数测试循环,对独立绕组进行测试判断

 增加安全性:管理员与操作员两级密码

 内置统计分析能力:Cpk,Cp,Ck等

 条形码读入直接调用设定文件,管理测试产品品种

 可选PC级仪器测试设定文件编程能力

 在线升级模式:USBHOST或RS232

 支持通过LAN接口实现多台仪器组网

 向下兼容TH2818X/TH2819X参数设定文件

 存储:内部:100组设定文件保存

......
TH2829CX 自动变压器测试系统

 测试脚位:20 PIN

 测试频率:20Hz-1MHz, 分辨率:0.5mHz

 信号电平:5mV-2Vrms(可选配2mV-10Vrms)

 测试速度:最快13ms

 二极管正反向特性检测

 改进的高圈数比和弱耦合变压器测试能力

 改进的DCR测试能力

 单屏可容纳全部扫描测试结果

 时间标记系统:可记忆文件设定、校准偏差与扣除时间

 选定的扫描参数进行多档分选

 扫描治具继电器自检功能

 灵活的偏差扣除方式

 多种不良处理方式选择

 单参数测试循环,对独立绕组进行测试判断

 增加安全性:管理员与操作员两级密码

 内置统计分析能力:Cpk,Cp,Ck等

 条形码读入直接调用设定文件,管理测试产品品种

 可选PC级仪器测试设定文件编程能力

 在线升级模式:USBHOST或RS232

 支持通过LAN接口实现多台仪器组网

 向下兼容TH2818X/TH2819X参数设定文件

 存储:内部:100组设定文件保存


......
TH2829AX-48 自动变压器测试系统

 800×RGB×480 7寸TFT LCD显示器

 频率高达1MHz,分辨率0.5mHz

 信号电平5mV-2Vrms,可选配(2Vrms-10Vrms)

 内置0-100mA/0-10V偏置电源, 可选配1A/2A偏流源

 高达75次/s的测试速度

 二极管正反向特性检测

 改进的高圈数比和弱耦合变压器测试能力

 改进的DCR测试能力

 单屏可容纳全部扫描测试结果

 时间标记系统:可记忆文件设定、校准偏差与扣除时间

 选定的扫描参数进行多档分选

 扫描治具继电器自检功能

 灵活的偏差扣除方式

 多种不良处理方式选择

 单参数测试循环,对独立绕组进行测试判断

 增加安全性:管理员与操作员两级密码

 上位机提供Cpk, Cp, Ck等统计分析能力

 条形码读入直接调用设定文件,管理测试产品品种

 可选PC级仪器测试设定文件编程能力

 在线升级模式:USB HOST或RS232

 支持通过LAN接口实现多台仪器组网

 向下兼容TH2818X/TH2819X参数设定文件

 存储:内部:100组设定文件保存

               U盘 :500组设定文件、CSV格式测试数据、GIF格式图像


......
紧凑型
TH2832XA 自动变压器测试系统(含同惠TH2830X LCR数字电桥测试系统V1.0)

200kHz最高频率,独立LCR功能

内置0-50mA/0-5V偏置电源

分立无源元件(L,R,C)多路扫描测试

继电器驱动线包、触点接触电阻多路扫描测试

多路直流电阻DCR扫描测试

阻抗网络多个无源器件综合测试分析

TH2832XA:LCR +变压器测试系统

  TH2832XB:变压器测试系

  TH2832XC:变压器测试系

4.3英寸 TFT LCD显示器,分辨率272×480

新型界面设计

开关变压器扫描测试,综合特性分析

网络变压器扫描测试,综合特性分析

交替的DCR测试信号

提供单参数测试循环,对独立绕组进行测试判断

适配TH1831 24Pin变压器扫描治具

扫描治具继电器动作次数查看,以便客户对继电器使用状况的

  掌握

扫描治具继电器自检功能,保证扫描治具的可靠工作

灵活的偏差扣除方式

参数设定文件兼容TH2829X-24

以CSV,GIF格式保存测试数据或图像于USB存储器

仪器内部能保存100组设定文件保存,海量U盘设定文件保存

支持U盘软件在线升级模式

提供PC级仪器测试设定文件编程功能(选件)

RS-232,USB DEVICE等接口支持上位机通讯

......
TH2832XB 自动变压器测试系统(含同惠TH2830X LCR数字电桥测试系统V1.0)

 200kHz最高频率,不含独立LCR功能

 内置0-50mA/0-5V偏置电源

 分立无源元件(L,R,C)多路描测试

 继电器驱动线包、触点接触电阻多路扫描测试

 多路直流电阻DCR扫描测试

 阻抗网络多个无源器件综合测试分析

 TH2832XA:LCR +变压器测试系统

    TH2832XB:变压器测试系

    TH2832XC:变压器测试系

 4.3英寸 TFT LCD显示器,分辨率272×480

 新型界面设计

 开关变压器扫描测试,综合特性分析

 网络变压器扫描测试,综合特性分析

 交替的DCR测试信号

 提供单参数测试循环,对独立绕组进行测试判断

 适配TH1831 24Pin变压器扫描治具

 扫描治具继电器动作次数查看,以便客户对继电器使用状况

   的掌握

 扫描治具继电器自检功能,保证扫描治具的可靠工作

 灵活的偏差扣除方式

 参数设定文件兼容TH2829X-24

 以CSV,GIF格式保存测试数据或图像于USB存储器

 仪器内部能保存100组设定文件保存,海量U盘设定文件保存

 支持U盘软件在线升级模式

 提供PC级仪器测试设定文件编程功能(选件)

 RS-232,USB DEVICE等接口支持上位机通讯


......

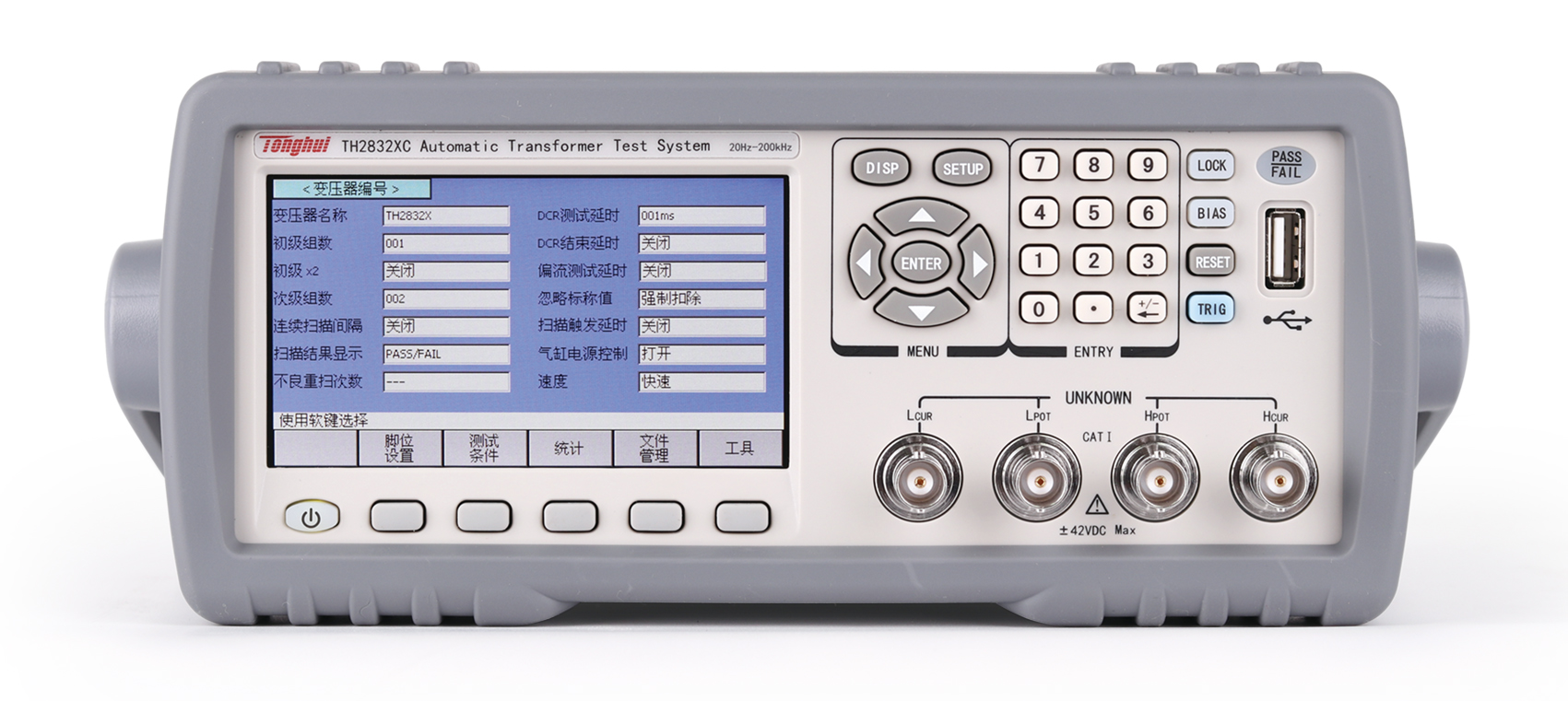

TH2832XC 自动变压器测试系统(含同惠TH2830X LCR数字电桥测试系统V1.0)

 200kHz最高频率,不含独立LCR功能

 内置0-50mA/0-5V偏置电源

 分立无源元件(L,R,C)多路描测试

 继电器驱动线包、触点接触电阻多路扫描测试

 多路直流电阻DCR扫描测试

 阻抗网络多个无源器件综合测试分析

 TH2832XA:LCR +变压器测试系统

  TH2832XB:变压器测试系

  TH2832XC:变压器测试系统

 4.3英寸 TFT LCD显示器,分辨率272×480

 新型界面设计

 开关变压器扫描测试,综合特性分析

 网络变压器扫描测试,综合特性分析

 交替的DCR测试信号

 提供单参数测试循环,对独立绕组进行测试判断

 适配TH26080 26芯FRC测试线

 扫描治具继电器动作次数查看,以便客户对继电器使用状况

  的掌握

 扫描治具继电器自检功能,保证扫描治具的可靠工作

 灵活的偏差扣除方式

 参数设定文件兼容TH2829X-24

 以CSV,GIF格式保存测试数据或图像于USB存储器

 仪器内部能保存100组设定文件保存,海量U盘设定文件保存

 支持U盘软件在线升级模式

 提供PC级仪器测试设定文件编程功能(选件)

 RS-232,USB DEVICE等接口支持上位机通讯



......
高性能型
TH2840BX 自动变压器测试系统

 测试速度高达0.56ms(1800次/秒)(>10kHz),不含继电器动作时间

 测试电平高达20Vrms

 偏置电压为内置±40V/±100mA/2A

 多至288Pin测试脚位(仅TH2840NX)

 业界友好用户体验:Linux底层,内置帮助文件

 10.1英寸1280×800电容式触摸屏

 图形化脚位关联设置页面,让接线不再是难题

 Lk设置无需输入漏感引脚,更直观

 增强的平衡扫描功能,从5个点提升至10个点

 量程切换采用电子开关,速度快、寿命长、无噪音

 可选LCR功能

 机内约100M设定文件保存空间,海量U盘设定文件保存能力

 提供上位机支持早期型号文件格式转换,保证兼容性


......
TH2840AX 自动变压器测试系统

 测试速度高达0.56ms(1800次/秒)(>10kHz),不含继电器动作时间

 测试电平高达20Vrms

 偏置电压为内置±40V/±100mA/2A

 多至288Pin测试脚位(仅TH2840NX)

 业界友好用户体验:Linux底层,内置帮助文件

 10.1英寸1280×800电容式触摸屏

 图形化脚位关联设置页面,让接线不再是难题

 Lk设置无需输入漏感引脚,更直观

 增强的平衡扫描功能,从5个点提升至10个点

 量程切换采用电子开关,速度快、寿命长、无噪音

 可选LCR功能

 机内约100M设定文件保存空间,海量U盘设定文件保存能力

 提供上位机支持早期型号文件格式转换,保证兼容性


......
TH2840NX 自动变压器测试系统

 测试速度高达0.56ms(1800次/秒)(>10kHz),不含继电器动作时间

 测试电平高达20Vrms

 偏置电压为内置±40V/±100mA/2A

 多至288Pin测试脚位(仅TH2840NX)

 业界友好用户体验:Linux底层,内置帮助文件

 10.1英寸1280×800电容式触摸屏

 图形化脚位关联设置页面,让接线不再是难题

 Lk设置无需输入漏感引脚,更直观

 增强的平衡扫描功能,从5个点提升至10个点

 量程切换采用电子开关,速度快、寿命长、无噪音

 可选LCR功能

 机内约100M设定文件保存空间,海量U盘设定文件保存能力

 提供上位机支持早期型号文件格式转换,保证兼容性


......
