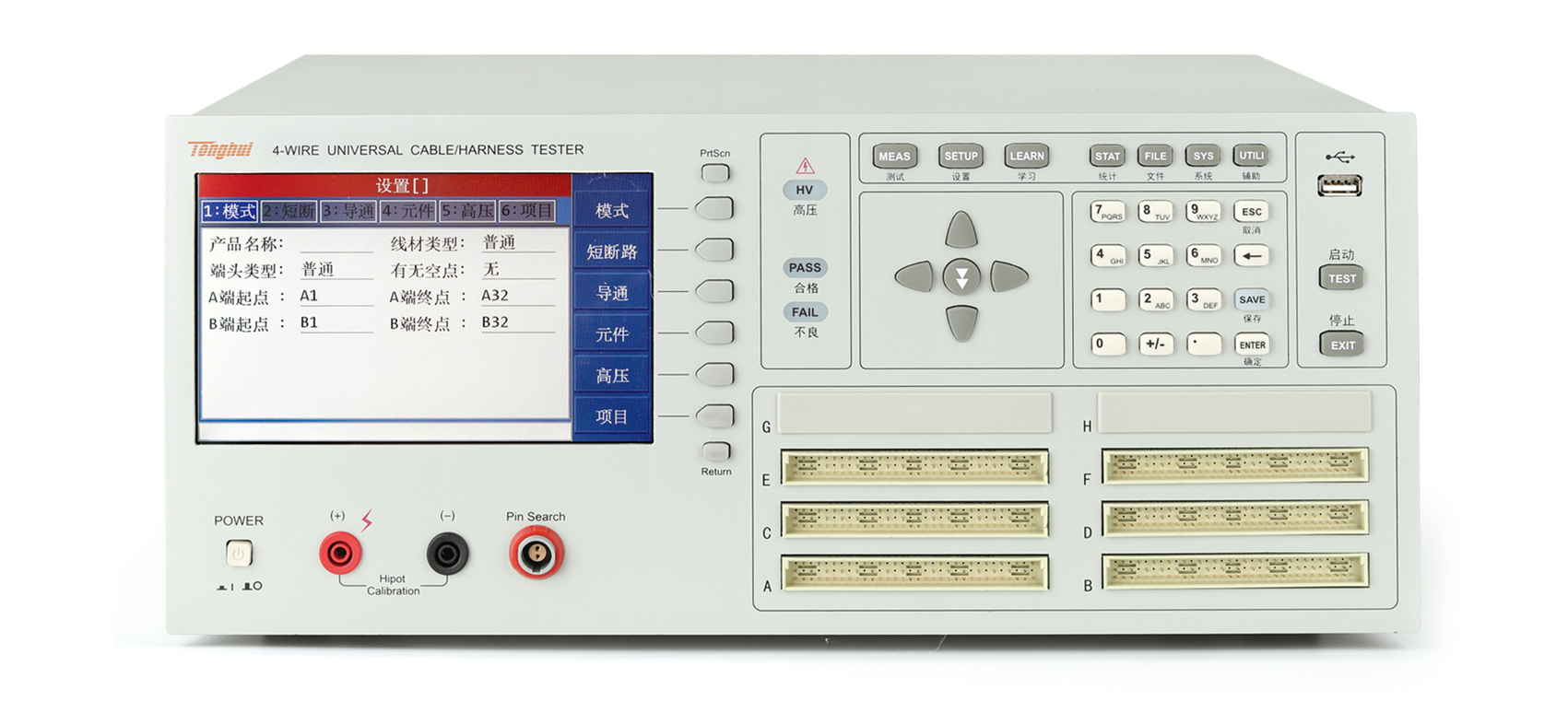

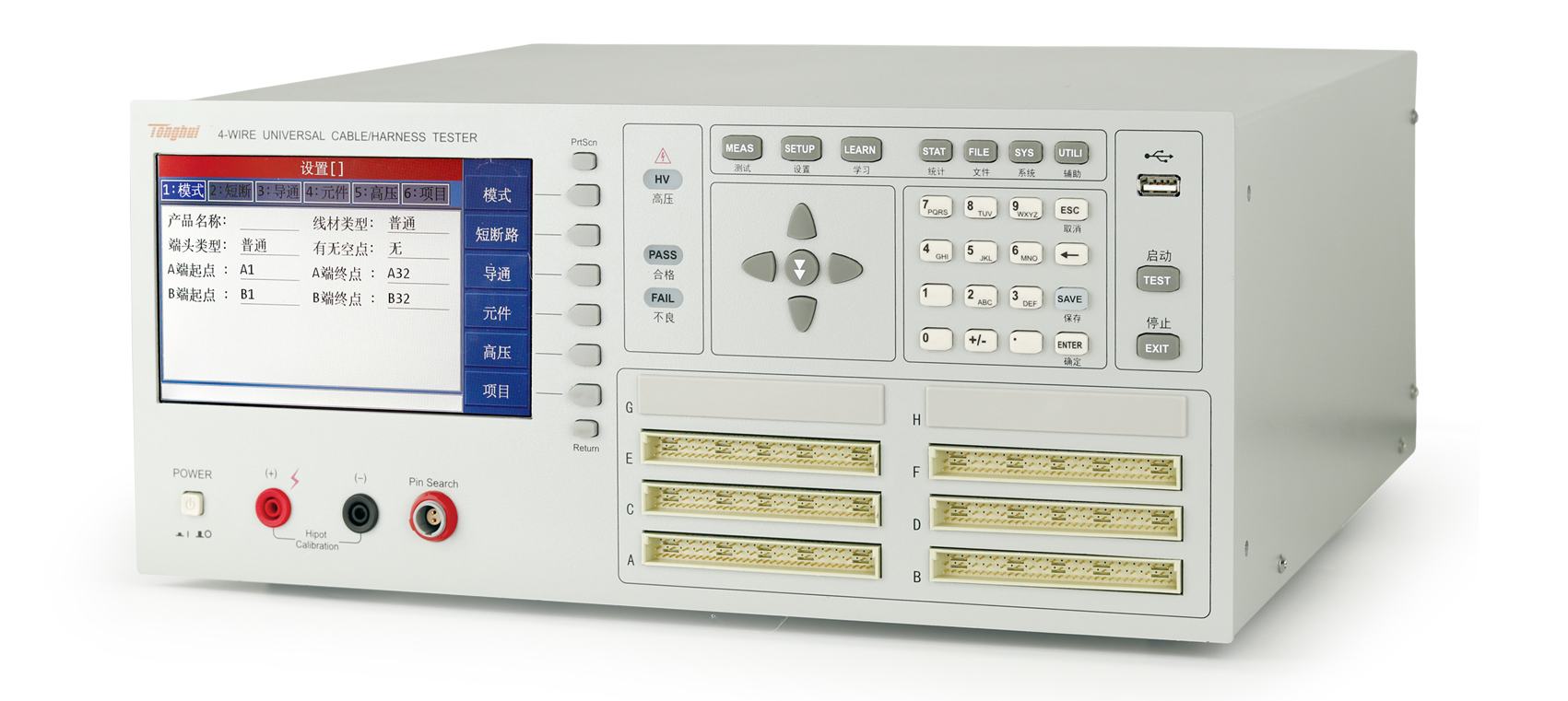

TH8602-3 线材综合测试仪

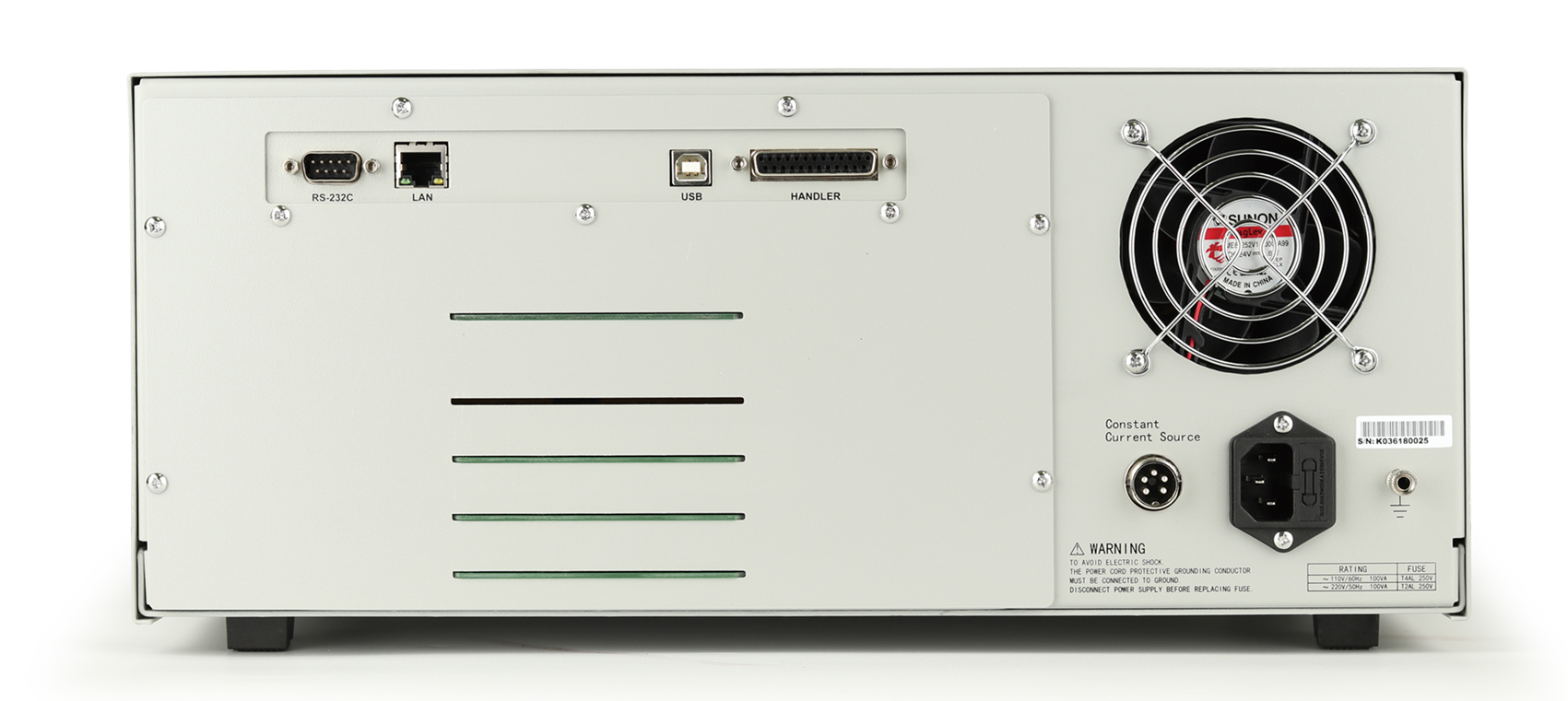

RS232、USBHOST、USBDEVICE、HANDLER

RS485、LAN

性能特点

 测试脚位: 192PIN ,四端测试

 测试功能: 导通、瞬通、瞬断、耐压、绝缘、

  被动元件

 专利高低压分离技术,自身绝缘阻抗>100GΩ

 内置10A独立直流恒流源用于测试压降

 7寸TFT LCD真彩显示器,800X480分辨率,16位色

 可通过U盘在线升级程序

 中英文可选操作界面

(专利)提供4种高压测试方式:一对其他、二分法

  自动测试,接地测试4种方式

 提供优秀可靠的电弧侦测功能

 测试电阻、电容、二极管等元件,采用了四端测试技术

  测试精度更高采用了电压电流分离并行采样技术

 支持Typec相关线材测试,提供了整套测试方案

  加入了元件一键设定功能。

 内设独立的读写芯片的模块检测线材中的芯片是否正常

 支持连接头测试提供多产品测试功能每产品的信号输出

 支持多文件测试,为复杂线材提供更多更灵活的方案

 Handler有16路输出,最多支持40路输出

 通讯指令提供了两套指令系统:SCPI和ModeBus

 提供仪器自检以及维修功能,进行在线排查仪器故障


简介
应用

通讯和IT

  电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、

  USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE硬盘连接线、SATA硬盘连接线等

汽车电子

  ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线

电子工业

  排线、扁平线、接插件、电源线、多路开关、RS232连接线、

  GPIB连接线、USB延长线、多芯插座

元器件

  无源器件:电容、电感,电阻,二极管,电容极性、压降

安规测试

  交流耐压、直流耐压、绝缘绝缘

技术参数

参数

TH8602-1

TH8602-2

TH8602-3

TH8602-4

测试脚位Pin

64

128

192

256

被动元件

信号源

50Hz — 300kHz, 1Vrms

电容测量

1pF — 1000μF

直流电阻DCR

5mΩ — 10MΩ

导通/瞬通

5mΩ — 950Ω

直流耐压

电压:5V — 1500V; 电流:1μA — 11.5mA

交流耐压

电压:50V — 1000V; 电流:0.01mA — 11.5mA

电弧侦测

8

绝缘电阻

电压:5V — 1500V; 电阻:1MΩ — 5GΩ

断短路

1kΩ — 50kΩ

二极管测试

正向压降:0 — 7.5V;发光二极管点亮时间设置;反向漏电流

测试速度

瞬间断短路:4ms

瞬间断路:5us — 2ms


附件
标配
配件名称型号
TH8602转接板(内四线) TH26060B
TH8602测试线 TH26060D
选配
配件名称型号
