汽车电子中的非晶磁环多频率同时测试

在磁性元件中，一种由非晶材料加工而成的磁性元件—非晶磁环，因其高磁导率、高电感量、抗干扰、安全性能强等优异的性能，在各行各业中有着一定的优势。

在汽车电子中，可满足高频开关电源中各大中小功率的主变压器、控制变压器、滤波电感等在不同环境下的实际使用效果；在电源领域中，非晶磁环可以输出储能滤波电感，保证电流输出的稳定性；在电脑线路领域中，非晶磁环可以提高设备的使用性能和稳定性。

为了满足非晶磁环在不同使用条件下的测试，有只对单个频率有电感要求的，也有对多个不同频率的电感要求，本次将对汽车电子中的非晶磁环按照5个不同频率要求测试其电感量等参数

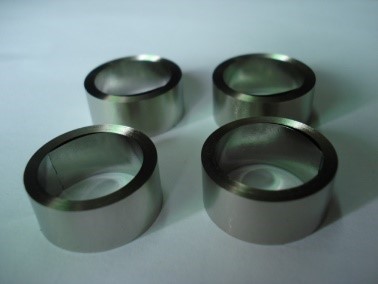

测试对象

（为保护客户信息安全，图片来源于网络，仅供参考）

测试要求

1)      测试参数：电感量L，阻抗模|Z|

2)      测试频率：A、B、C、D、E五个频率

3)      仪器测试需求

a)      五个频率同时测试，每个频率点均需要分别对电感量L和阻抗Z进行判断并给出测试判断结果（PASS/FAIL）

b)      五个频率点判断结果均为PASS，则给出总的PASS结果；任一频率点判断结果为FAIL，则总结果为FAIL

c)      所有PASS/FAIL结果均需在仪器上显示

d)      所有PASS/FAIL结果均需信号结果输出

4)      上位机配置需求：

a)      上位机需支持数据存储，信号输出（PASS/FAIL）

b)      测试结果按固定格式输出为CSV文件，记录内容为序号、产品二维码、测试时间，五个频率点的L和Z及测试判断结果、总的测试判断结果

测试方案

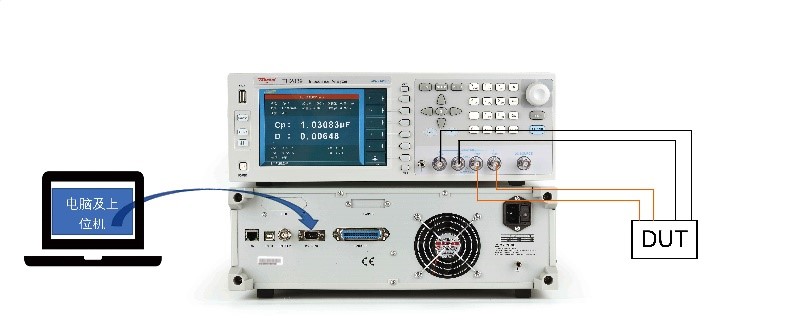

可根据客户需求定制自动化测试系统+上位机软件，通过系统的搭建，将TH2839阻抗分析仪等仪器高效整合，大大减少人工判断，更精准更高效，全程数据可视化测试

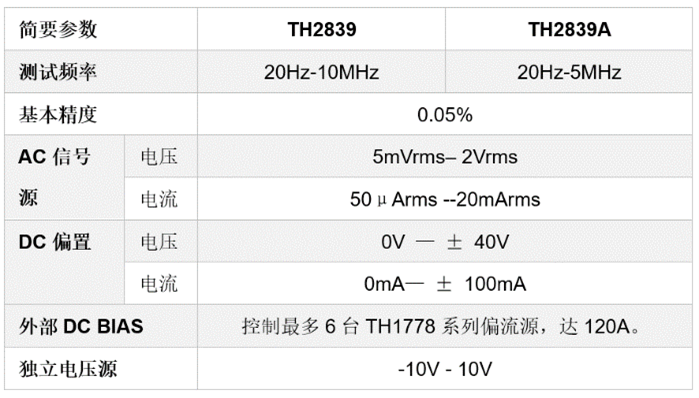

TH2839系列采用阻抗测量范围较宽的自动平衡电桥技术，其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求，是电子元器件设计、检验、质量控制和生产测试的强有力工具。

它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。TH2839以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。

“携手同心，惠及未来”，同惠电子致力于为用户提供完整的解决方案，致力于在汽车领域、电源领域以及电器家电等多个领域内进行磁性元件测试。
