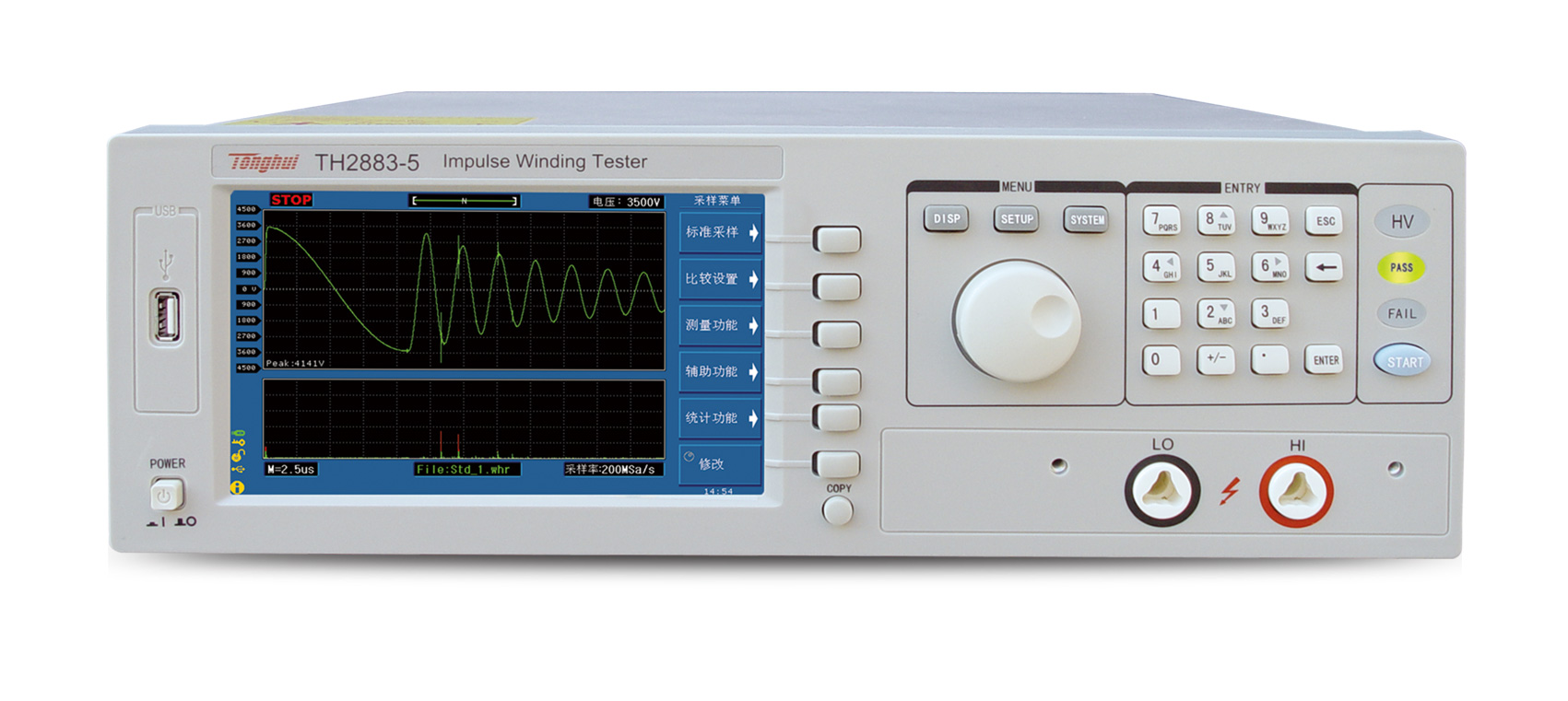

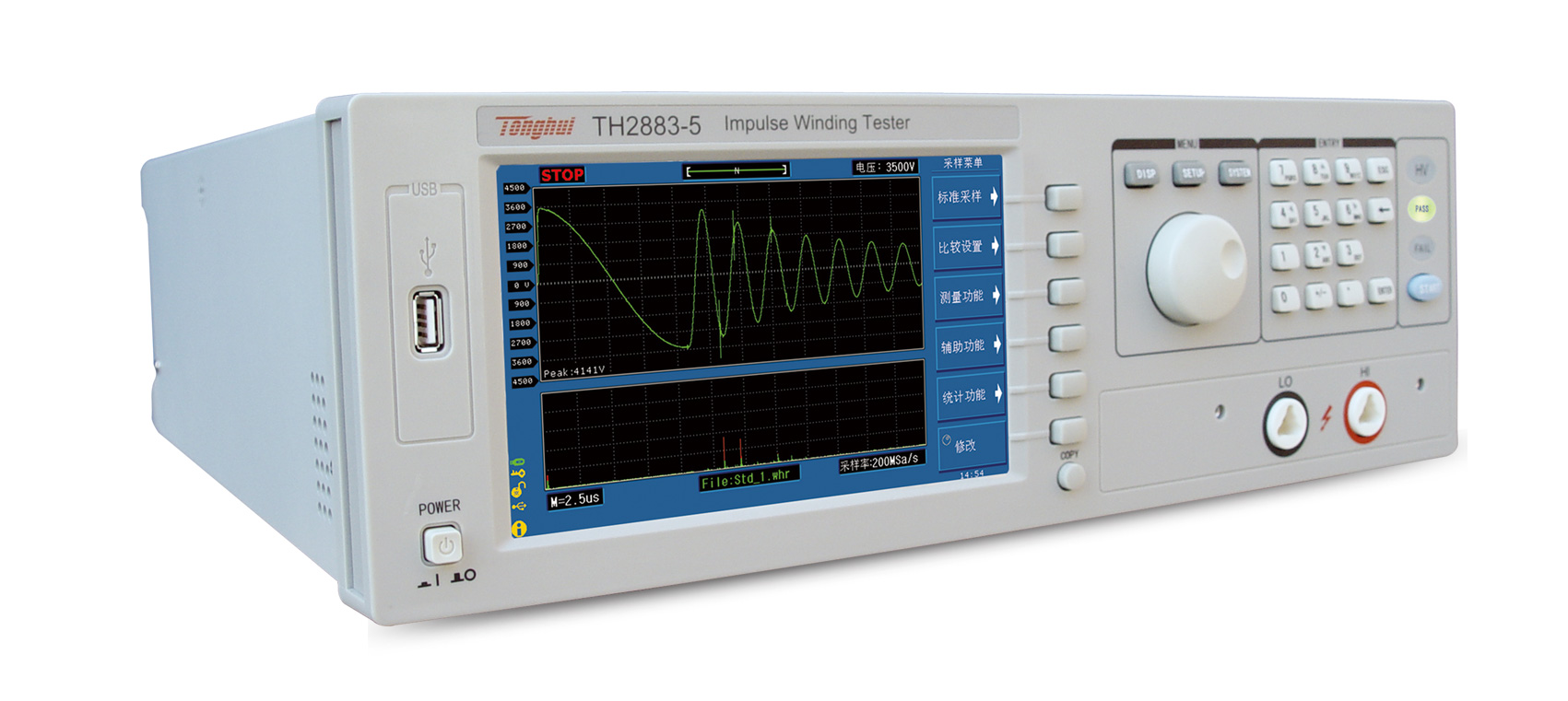

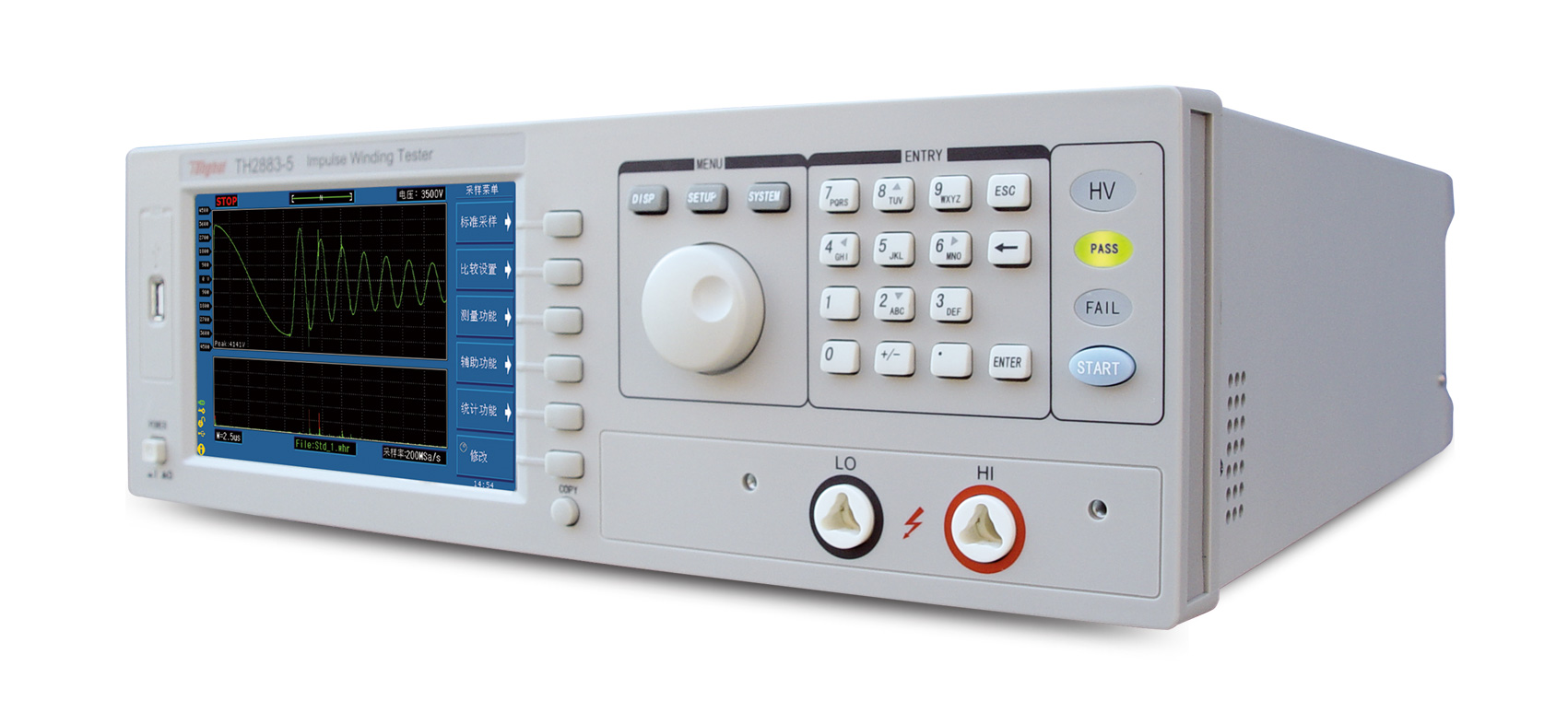

TH2883-5 脉冲式线圈测试仪

RS232、USBHOST、USBDEVICE、HANDLER、LAN

性能特点

 脉冲电压输出:100V-5kV 10V步进 单通道

 电感测试范围:10uH

 测试速度:6次/秒

 200Msps的波形采样率

 四种波形比较判定方法

 65k色7”TFT 宽屏显示

 电压、时间及频率的测量及仪器参数自动保存

 多样本平均,可进行32个标准波形的平均处理

 破坏性测试为您选择合适测试电压

 消磁脉冲的施加,保证测试波形一致

 20组仪器文件可供存储并自动加载

 屏幕信息快存于U盘 (COPY键)

 可通过U盘自动升级系统固件

 中英文可选操作界面及四种可选的显示界面效果

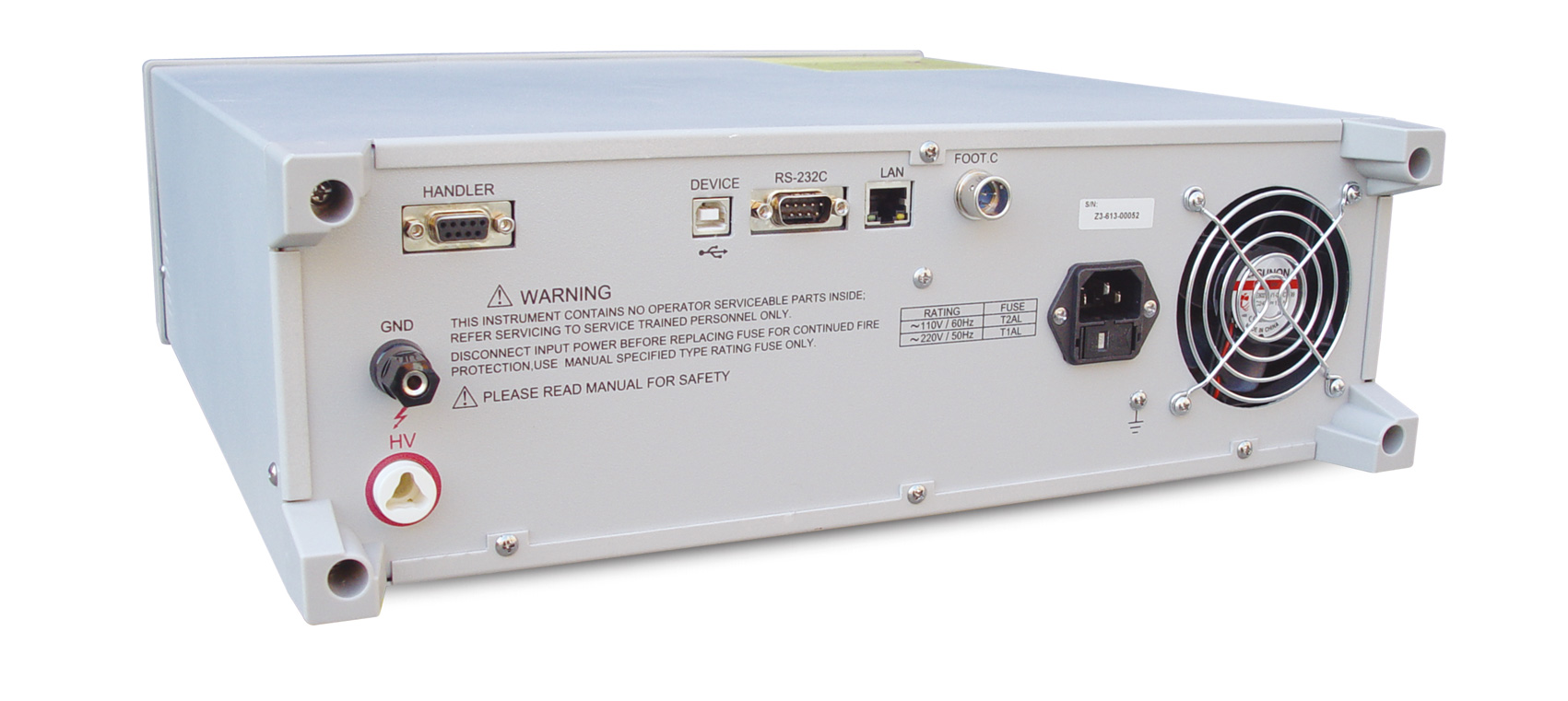

 Handler、RS232C、USB 和LAN接口


简介

TH2883系列产品是同惠研发的脉冲式线圈测试仪产品线。可完整提供低压30V到高压10kV,单通道到多通道(最大8通道)系列线圈测试仪解决方案。

该产品线采用当前主流32bit CPU和高密度 SMD贴装工艺,65k色的7寸宽屏TFT显示器。操作功能简洁易用,显示界面清新亮丽。最低30V,最高10kV涵盖宽范围脉冲电压,低至1uH电感量的线圈测试,高达200Msps的采样率,6k Bytes的存储深度,让您的测试“无微不至”。

TH2883系列根据输出电压不同分为TH2883-1、TH2883-5、TH2883-10三种单通道输出的型号。TH2883-1是低电感脉冲式线圈测试仪,具有最低30V、最高1200V的脉冲电压,可测试低至1uH电感量的线圈,是开关电源等所用电感线圈的理想测试产品。TH2883-5具有100V-5000V的宽范围脉冲电压,是测试各种线圈的标配产品。TH2883-10具有最高10kV的脉冲输出电压,可测试更高绝缘耐压的匝间测试。若配备TH28831匝间绝缘多路扫描仪可将上述三款单通道测试仪扩展为10通道。

TH2883系列还提供了4通道与8通道两款多路测试的一体机,他们所对应的型号分别为TH2883S4-5和TH2883S8-5供用户灵活选择。

TH2883系列产品标配USBHost、RS232C、USB Device和LAN接口,既方便您图形的快速保存,又方便您进行远程控制。



功能特点

A. 线圈性能分析

线圈类产品(如变压器、电机等)由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。TH2883系列脉冲式线圈测试仪通过比较被测线圈的衰减振荡波型与标准波形来判定该绕组的电感、品质因素(Q值)、绕组的圈数差、匝间层间短路,在有导磁材料的情况下还能判断其材质的差别,高压脉冲下电晕放电的发生还可以对绕组层间或多个绕组间绝缘不良进行判定。


图A-1中的自激振荡衰减波形直接和线圈的电感值 L 及品质因素 Q 值有着密切的关系,而 L 值及 Q 值又和线圈的圈数、制造工艺、是否空心线圈并且还与导磁材料特性又有着不可分割的关系。由于施加电压是高压脉冲电压,因此,线圈短路、匝间局部短路或由于绝缘损伤引起的层间或匝间电晕放电现象自然很容易被发现。



B. 四种波形判断方法

a) 面积比较方法

如图 B-1 所示,在任意指定的 A~B 区间内对被测线圈测试波形面积进行(积分)计算,并与标准波形在此区间内的面积进行比较,用这两个波形面积的差异值与标准波形在此区间的面积的百分比作为判定依据,判定基准用百分比来设定。


波形面积近似的与能量损失成正比,所以可以使用面积比较方法来判断线圈中的能量损耗,有效的检测线圈层间和匝间短路。


b) 面积差比较方法

如图 B-2 所示,在任意指定 A~B 区间内对被测线圈测试波形和标准波形的 Y 轴方向的差异值进行计算(积分计算的结果为 A~B 区间内的阴影部分)和标准波形在此区间的面积比较,基准用百分比来设定。


面积差比较方法主要表现了电感量 L 的差异和能量的损耗,这个比较方法可以有效的检测标准线圈和被测线圈的电感量 L 的差异。


c) 电晕比较方法

如图 B-3 所示,与波形的差异无关,在任意指定的 A~B 区间内,仅在被测线圈测试波形包含的电晕放电尖峰中检出高频成分进行无损提取,并将计算结果与设定值进行比较, 判定电晕放电量是否合格,设定值是一个整数。


此方法对线圈内部绝缘性能反应最明显。对于线圈绝缘性能要求高的场合需要使用电晕比较方法,因为绝缘性能的好坏直接影响线圈产品的使用寿命到长短。


d) 相位差比较方法

如图 B-4 所示,用户可以指定一个需要作比较的过零点,仪器判断被测线圈测试波形和标准波形在这个过零点的偏移量,然后和标准波形的振荡周期作比较,并用这两个量的百分比作为判断依据,基准用百分比来设定。如图中,A~B 间是偏移量,C~D 间是标准波形振荡周期,设定的是比较波形的第3个过零点。


此方法主要用来反映电感量差异。线圈不良可以用相位差来判别。


面积比较主要是根据能量损失,能够很有效地进行层间短路和圈对圈的检测,而电晕则是以发现线圈内部绝缘缺陷为目的的检测方法。另外需要考虑电感值问题的话,可以增加面积差来比较判定。

磁芯材料差异可以用面积、面积差和电晕方法来判别。对马达、螺线管、继电器等大部分线圈,采用面积比较和电晕测试方法。


C. 破坏测试功能

通过对线圈施加上升步进电压,结合电晕放电的情况来判断被测件的极限耐压值。



D. 多通道测试

TH2883系列提供4通道与8通道两款多路测试的一体机,他们所对应的型号分别为TH2883S4-5和TH2883S8-5。此外还提供一款将单通道测试仪扩展为10通道的扫描扩展器供用户灵活选择。多路测试仪的应用可以提高对三相四线或三项三线绕组的测试效率,一次测试多个绕组,解决多次切换绕组的烦恼。

应用

电机线圈匝间绝缘/层间短路测试

变压器线圈匝间绝缘/层间短路测试

绕线电感线圈匝间绝缘/层间短路测试


操作视频


 请打开微信“扫一扫”,跳转操作视频链接

技术参数

型号

TH2883-1

TH2883-5

TH2883-10

TH2883S8-5

TH2883S4-5

脉冲电压

30V-1200V

5V步进±5%±5V

100V-5000V

10V步进±5%±15V

500V-10kV

20V步进±5%±25V

100V-5000V

10V步进±5%±15V

100V-5000V

10V步进±5%±15V

通道数

1

1

1

8

4

电感测试范围

≥1uH

≥10uH

≥20uH

≥10uH

≥10uH

脉冲能量

最大 0.02焦耳

最大 0.25焦耳

最大 0.5焦耳

最大 0.25焦耳

最大 0.25焦耳

测量速度

6次/秒

6次/秒

3次/秒(10kV电压时)

6次/秒(单通道)

6次/秒(单通道)

施加脉冲数

最大到32个

输入阻抗

5MΩ

显示器

800x480点65k色TFT,波形显示范围600x256

波形采集

采样率: 最高200Msps,   8级可调分辨率: 8 Bits存储深度:6k Bytes样本平均:1-32

判定方法

面积比较 面积差比较 电晕放电 相位差比较

波形测量

波形的电压、波形的频率、波形的时间

触发方式

手动触发、外部触发、总线触发,内部触发

判别输出

OK/NG 显示,LED 灯指示,蜂鸣器报警

测量统计

具有测量结果的统计功能

存储器

仪器内部可以存储20组标准波形和仪器设置也可以使用U盘作为外部存储器

接口

Handler,RS232C,USB Device,USB Host,Lan

电源

供电电源

110V/220V±10% 50Hz/60Hz±5%

电源功耗

≤200VA

通用条件

工作环境

温度

0℃ - 40℃

湿度

≤75% R.H.

安全和电磁兼容

IEC61010-1:2001,IEC61326-2-1:2005



附件
标配
配件名称型号
高压测试线 TH2883-01
脚踏启动开关 TH2881-001
选配
配件名称型号
测试夹具 TH26052
测试夹具 TH26053
