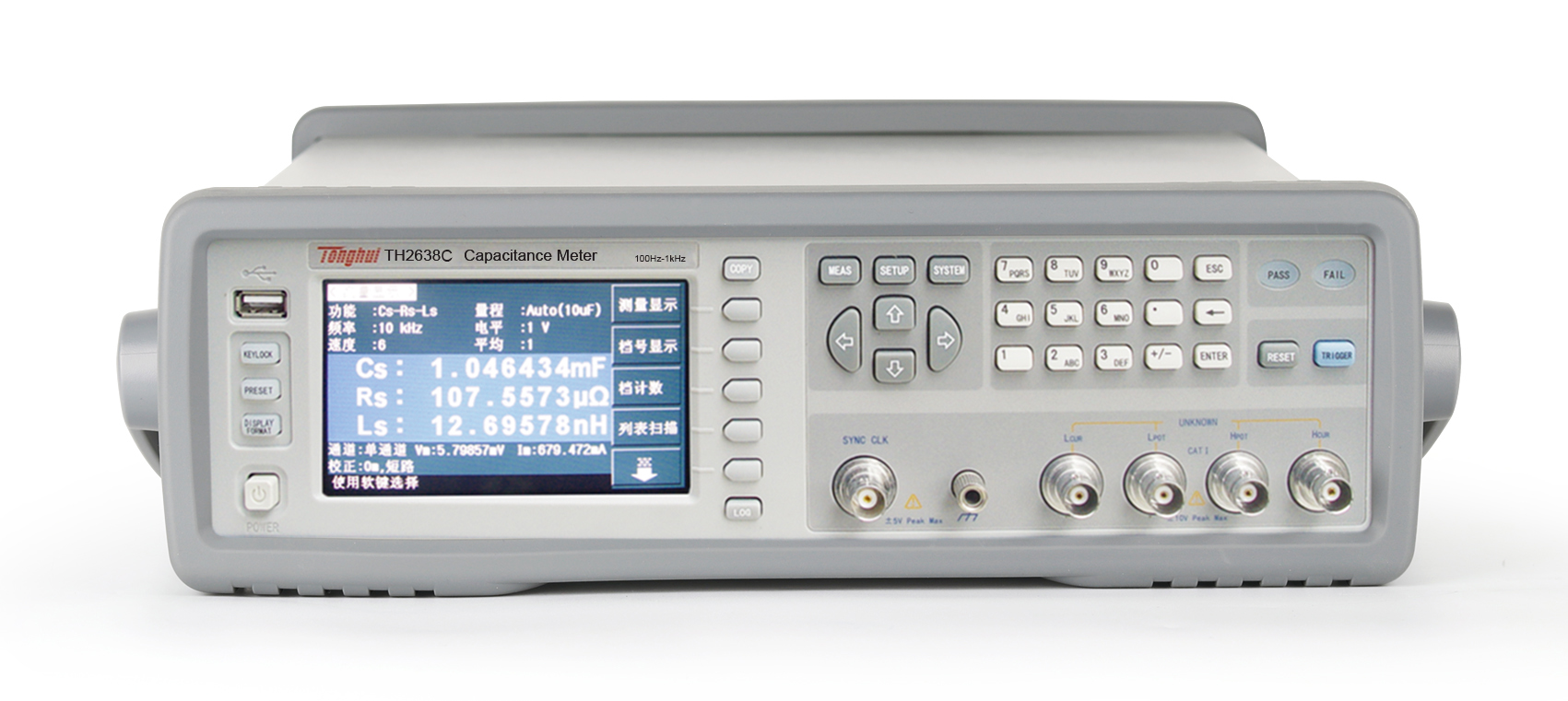

TH2638C 高速精密电容测量仪

RS232、USBHOST、USBDEVICE、HANDLERLAN、

性能特点

 4.3寸TFT液晶显示,中英文可选操作界面

 最高1kHz的测试频率

 最高测试速度:2.3ms/次,并有五档速度选择

 测试电容基本精度±0.07%,损耗因数:±0.0005

 超稳定的ESR ,0.001μΩ读数分辨率

 低阻抗测试,信号电平补偿功能

 测量数据可直接保存到U盘

 截屏保存到U盘

 接触检查功能

 同步信号源






简介

TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪,体积小,紧凑便携,便于上架使用。4.3寸的LCD屏幕可选中英文操作界面,操作方便快捷。

TH2638系列测量电容基本精度为±0.07%,损耗精度高达0.0005,最高速度高达2.3ms;超宽的量程配置,使得TH2638系列能够精确测量从低值到高值的各类电容;超宽的输出阻抗范围和信号电平补偿功能,特别适合于用稳定的测试电平高速高精度测试陶瓷电容器;世界首创的三参数(Cs-RsLs)测试功能解决了新能源汽车用DC-Link薄膜电容器串联等效电感ESL的测试难题。

TH2638系列兼容SCPI命令集;有机械手接口和料箱分类功能,适合生产线高速测试产品的自动分类;最多256个扫描通道的扫描器接口,大大提高生产效率;不良接触的检查功能大大减低了生产线快速测试时的误判率;当测试频率为1MHz时,频率偏移设置功能(1MHz±1%,1MHz±2%)可消除阵列式电容器测试系统中相邻测量终端的干扰,并降低测量结果的波动。

可以根据不同尺寸的DC-Link薄膜电容器为客户定制相应的测试夹具。


1.高速度,高精度,高一致性

测试速度:2.3ms(100kHz/1MHz),3.0ms(1kHz/10kHz/40kHz),11.0ms(120/100Hz)

电容测试精度:±0.07%,

损耗因素:±0.0005


测试速度和量程的设置,解决了以下几个问题

1.高速测试下精度及无法得到保证

2.测量仪器无法满足高吞吐率自动化设备的测试要求

3.在满足了测试速度的情况下,多次测试数据的一致性不好










应用

 电解电容器高速高精度测试

 陶瓷电容器高速高精度测试

 薄膜电容器高速高精度测试

 各种电容器生产线高速测试

 高速自动化生产线集成测试

 半导体、器件、材料分布电容测试


操作视频


 请打开微信“扫一扫”,跳转操作视频链接

技术参数

型号

TH2638

TH2638A

TH2638B

TH2638C

测试信号参数

Cp-D, Cp-Q,   Cp-Rp, Cp-G, Cs-

D, Cs-Q, Cs-Rs

Cp-D, Cp-Q,   Cp-Rp, Cp-G, Cs-

D, Cs-Q, Cs-Rs,   Cs-Rs-Ls

Cp-D, Cp-Q,   Cp-Rp, Cp-G,

Cs-D, Cs-Q,   Cs-Rs

测试信号

频率

允许频率

TH2638:100Hz,120Hz,1kHz,10kHz,100kHz,1MHz,1MHz±1%,1MHz±2%

TH2638A:100Hz,120Hz,1kHz,10kHz,40kHz,100kHz

TH2638B:100Hz,120Hz, 1kHz,10kHz

TH2638C:100Hz,120Hz, 1kHz

精度

±0.02%

电平

范围

0.1V-1V

分辨率

0.001V

精度

±5%

输出方式

连续或同步

信号源延时

范围

0-1s

分辨率

0.1ms

输出阻抗

100Hz

120Hz

SLC OFF    ≥220μF                  量程 1.5 Ω

                     ≥220μF                  量程 0.3 Ω

SLC ON

10nF - 100μF  量程 10 Ω

1kHz

SLC OFF    ≥22μF                     量程 1.5Ω

                     ≥22μF                量程    0.3Ω

SLC ON          220nF - 10μF 量程 0.3Ω

                      100pF - 100nF 量程      10Ω

10kHz

                     ≥2.2μF                    量程 1.5 Ω

100pF - 1μF 量程 10 Ω

------

40kHz

------                                                   10 Ω

------

------

100kHz

10 Ω

------

------

1MHz

10 Ω                                                   ------

------

------

测试速度

五档测试速度选择:12468

最快测量速度

100Hz/120Hz

11ms

1kHz/10kHz

3.3ms

40kHz

------                                                   3ms

------

------

100kHz

2.5ms

------

------

1MHz

2.3ms                                                ------

------

------

测试量程方式

自动、保持

测试信号频率量程

100Hz/120Hz

10nF, 22nF,   47nF, 100nF, 220nF, 470nF, 1μF, 2.2μF, 4.7μF, 10μF, 22μF, 47μF, 100μF, 220μF,   470μF, 1 mF

1kHz

100pF, 220pF,   470pF, 1nF , 2.2nF, 4.7nF, 10nF, 22nF, 47nF, 100nF, 220nF ,470nF, 1μF, 2.2μF,

4.7μF, 10μF,   22μF, 47μF, 100μF

10kHz

100pF, 220pF,   470pF, 1nF, 2.2nF, 4.7nF, 10nF, 22nF, 47nF, 100nF, 220nF, 470nF,1μF, 2.2μF,

4.7μF, 10μF

40kHz

22pF, 47pF,   100pF, 220pF,

470pF,1nF, 2.2nF, 4.7nF,10nF,

------

 22nF, 47nF,100nF, 220nF,

470nF, 1μF, 2.2μF

------

------

100kHz

10pF, 22pF,   47pF,100pF, 220pF, 470pF,1nF, 2.2nF, 4.7nF,10nF,

22nF,   47nF,100nF, 200nF, 470nF, 1mF

------

------

1MHz

1pF, 2.2pF,   4.7pF, 10pF, 22pF,

------

47pF, 100pF,   220pF, 470pF, 1nF

------

------

平均次数

1 - 256

触发方式

内部,手动,外部,总线

内部,手动,外部(除SCANER),总线(除GPIB

触发延时时间

范围

0   - 1s

分辨率

0.1ms

测量显示范围


参数

Cs   , Cp

±1.000000   aF - 999.9999 EF

D

±0.000001   - 9.999999

Q

±0.01   - 99999.99

Rs,   Rp

±1.000000   aΩ - 999.9999 EΩ

G

±1.000000   aS - 999.9999 ES

Δ%

±0.0001   % - 999.9999 %

基本测量准确度

C:0.07%,   D:0.0005

显示方式

浮动/固定小数点显示、ΔABSΔ%

列表扫描

10点列表扫描,可对频率、电压进行扫描

比较器功能

11 BIN1-BIN9OUT_OF_BINAUX_BIN

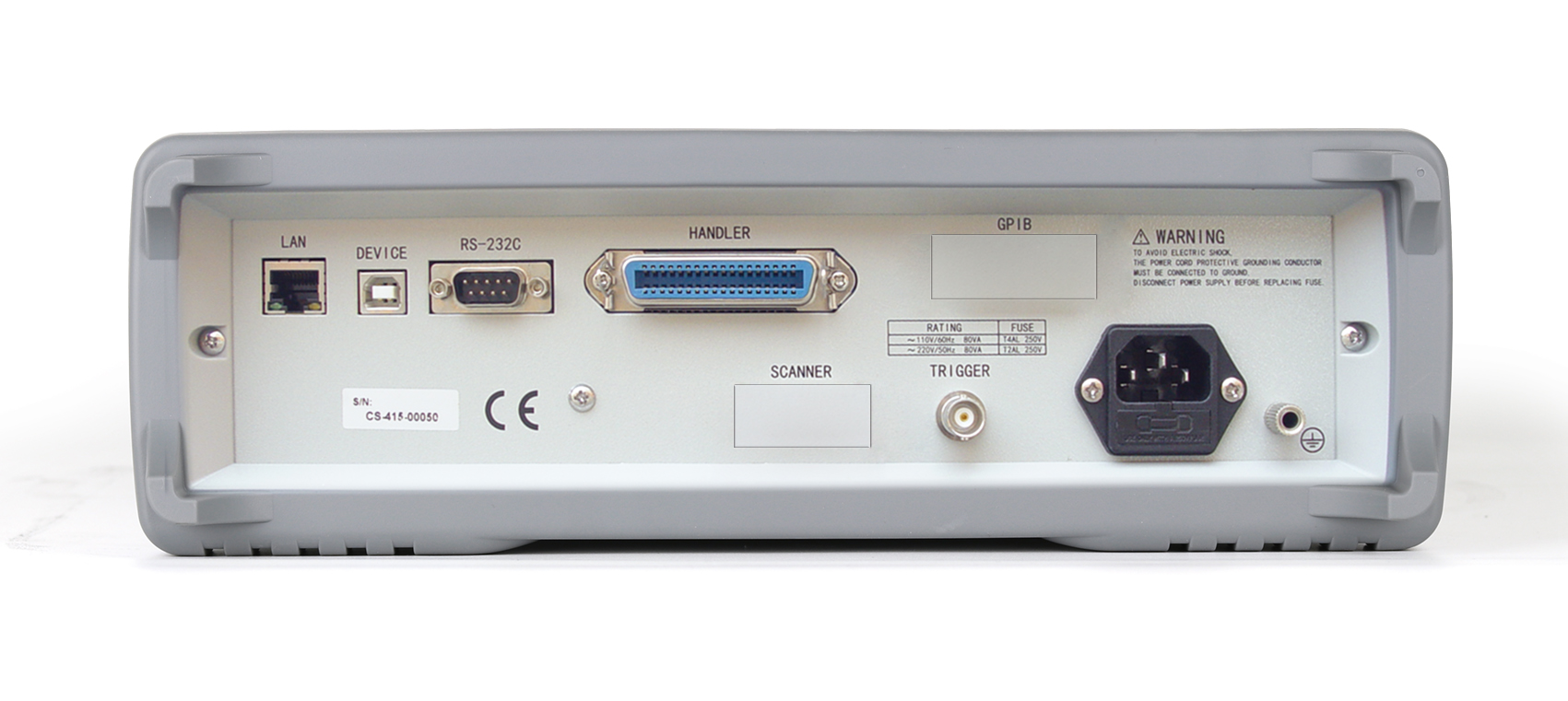

接口

TH2638:RS232C、LAN、USB HOST、USB DEVICE、HANDLER、GPIB、SCANNER

TH2638A B C:RS232C、LAN、USB HOST、USB DEVICE、HANDLER

内部存储

40个仪器设定文件

外部USB存储

·GIF图像 ·40个仪器设定文件 ·测试数据USB存储器直接存储 ·截屏文件直接保存USB存储器

一般技术指标


温度、湿度、海拔

(操作环境)

0    -  45 15% - 85% RH   (≤40,无冷凝)0 - 2000m

供电电源

电压

90VAC   - 264VAC

频率

47Hz   - 63Hz

功耗

最大150VA

温度、湿度、海拔

(存储环境)

-20    - 70 0 - 90% RH (≤65,无冷凝)0 - 4572m
