■ 测试频率：50Hz-100kHz，分辨率：11频点
■ 基本精度：0.1%
■ 测试速度：最快19ms，支持低频高速:TX4+3ms
■ 10档分选，前面板LED显示
■ 100组LCRZ仪器设定文件
■ 软电源开关
■ 支持110V/220V两种电源电压
■ 10点列表扫描,支持多频测试分选
■ 超低信号源输出失调 (<100μV），满足大电感共模扼流圈、
电感测试需求
■ 超强抗冲击保护能力
■ 开机状态锁按键
■ 空夹具判断
■ 数据记录功能
■ 截屏功能、接口功能、时序、触发延时等更完整
■ 4.3寸TFT液晶显示
■ 6位读数分辨率
■ 中英文可选操作界面
- 简介
- 应用
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组
■ 其他元件：
印制电路板、继电器、开关、电缆、电池等的阻抗评估 件和网络元件等的阻抗参数评估
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面
- 技术参数
型号
TH2810B+
TH2817B+
显示器
4.3寸TFT LCD
读数
6位读数分辨率
测试参数
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
基本准确度
0.1%
等效方式
串联,并联
量程方式
自动,保持
触发方式
内部,外部,手动,总线
内部,外部,手动 测量速度
快速:19ms，中速:83ms，慢速:333ms
清零功能
开路，短路，负载
测试端配置
5端
测试信号频率
100Hz,120Hz,1kHz,10kHz
50Hz,60Hz,100Hz,120Hz, 1kHz,10kHz,16kHz,20kHz,40kHz,50kHz,100kHz 输出阻抗
10 Ω 、100 Ω
AC测试信号电平
0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms
LCR参数显示范围
|Z|,R,X
0.00001Ω - 99.9999MΩ
C
0.00001pF - 9.99999F
L
0.00001uH - 99.9999KH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
△%
-999.999% - 999.999%
θr
-3.14159 - 3.14159
θd
-179.999 - 179.999
平均次数
1-255
数学运算
直读，△ABS，△%
触发延时
0 - 60.000s，1ms步进
步进延时
0 - 60.000s，1ms步进
列表扫描
10点列表扫描每扫描点可单独分选可对频率，AC电压进行扫描测试
比较器功能
10档分选，BIN1-BIN9,NG,AUX
档计数功能
PASS，FALL前面板LED显示
内部非易失性存储器
40组LCRZ仪器设定文件
外部USB存储器
仪器设定文件，CSV数据文件

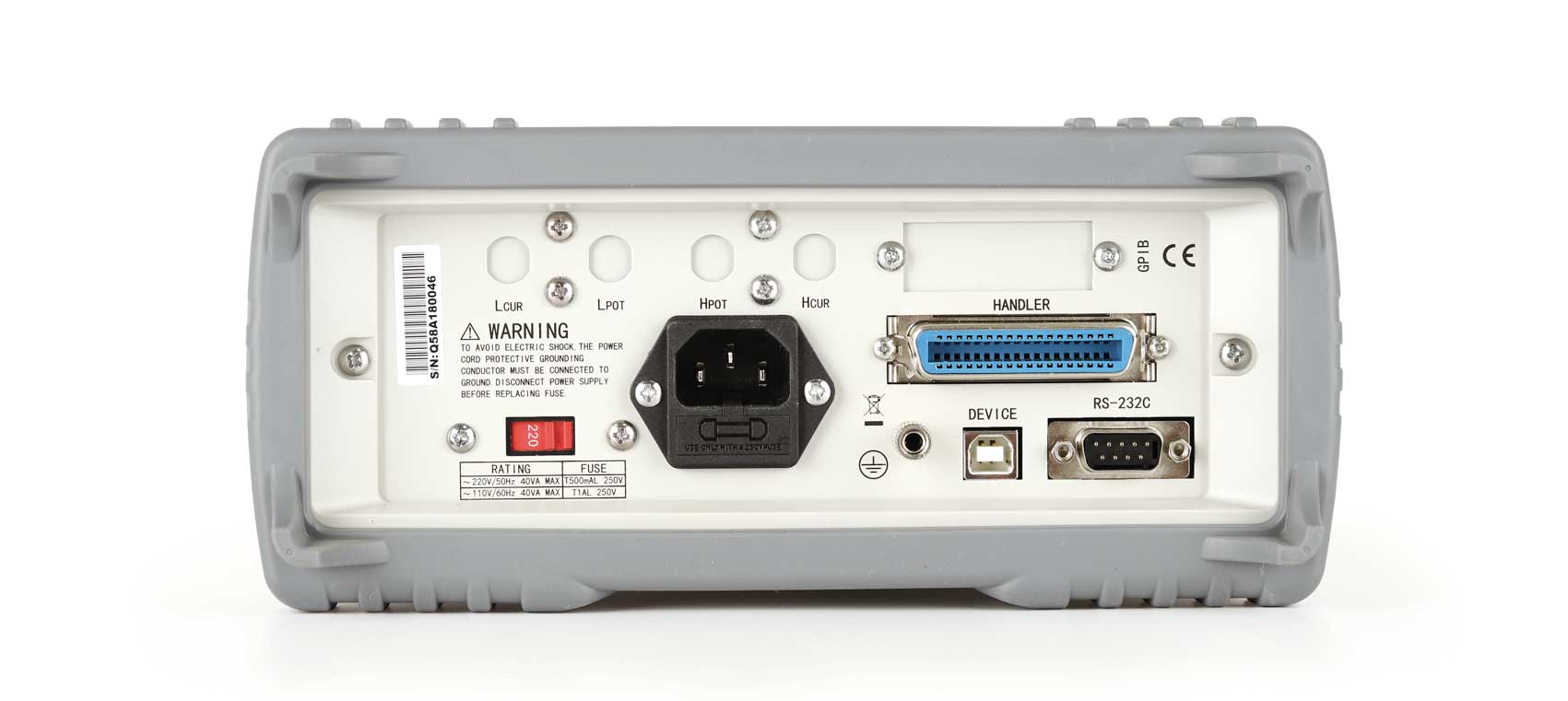

接口
控制接口
HANDLER
通讯接口
USB HOST，RS232C，RS485（选件）
存储接口
USB DEVICE
双频测试
任意两点频率可选
V/I监视
有
上架体积（mm）
215(W)x88(H)x335(D)
外形体积（mm）
235(W)x105(H)x360(D)
重量
3.6kg
