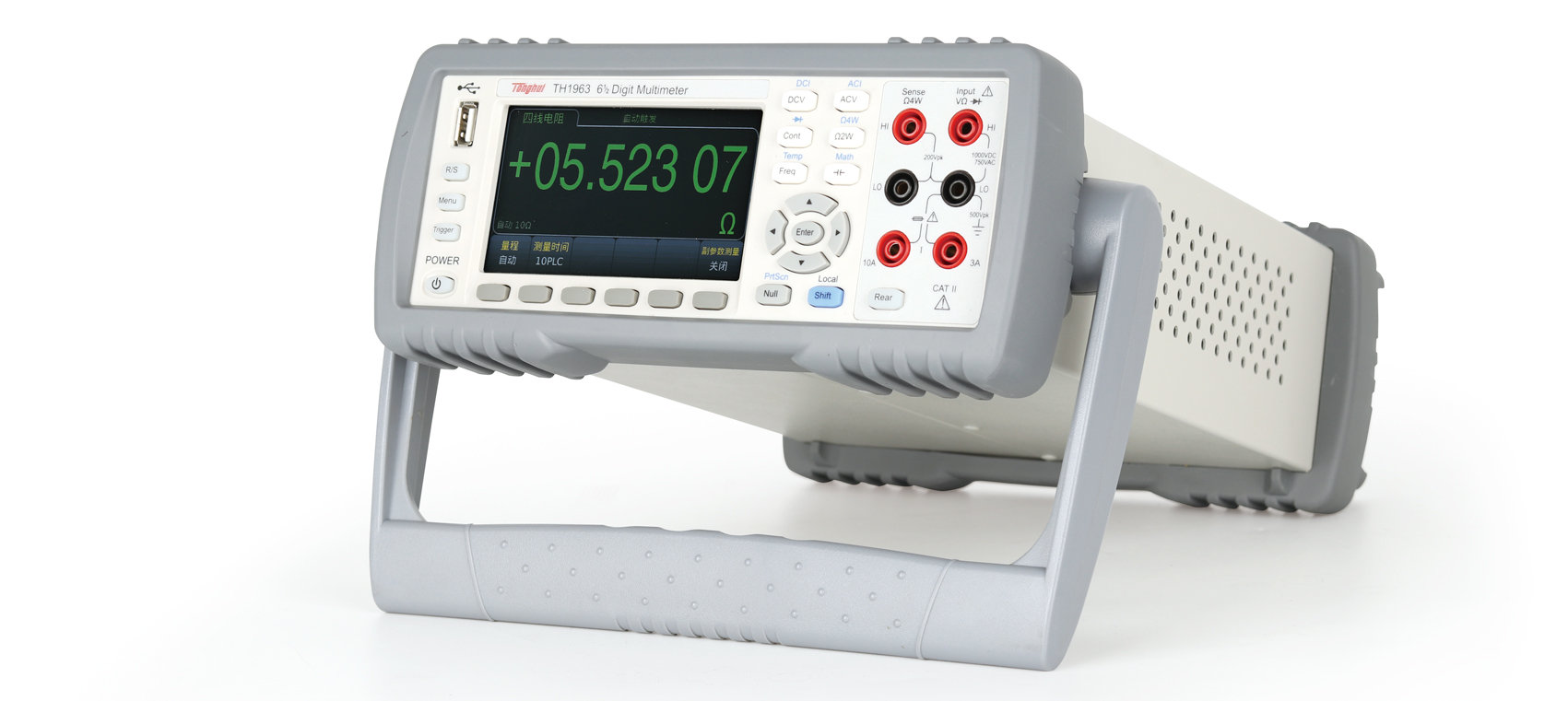

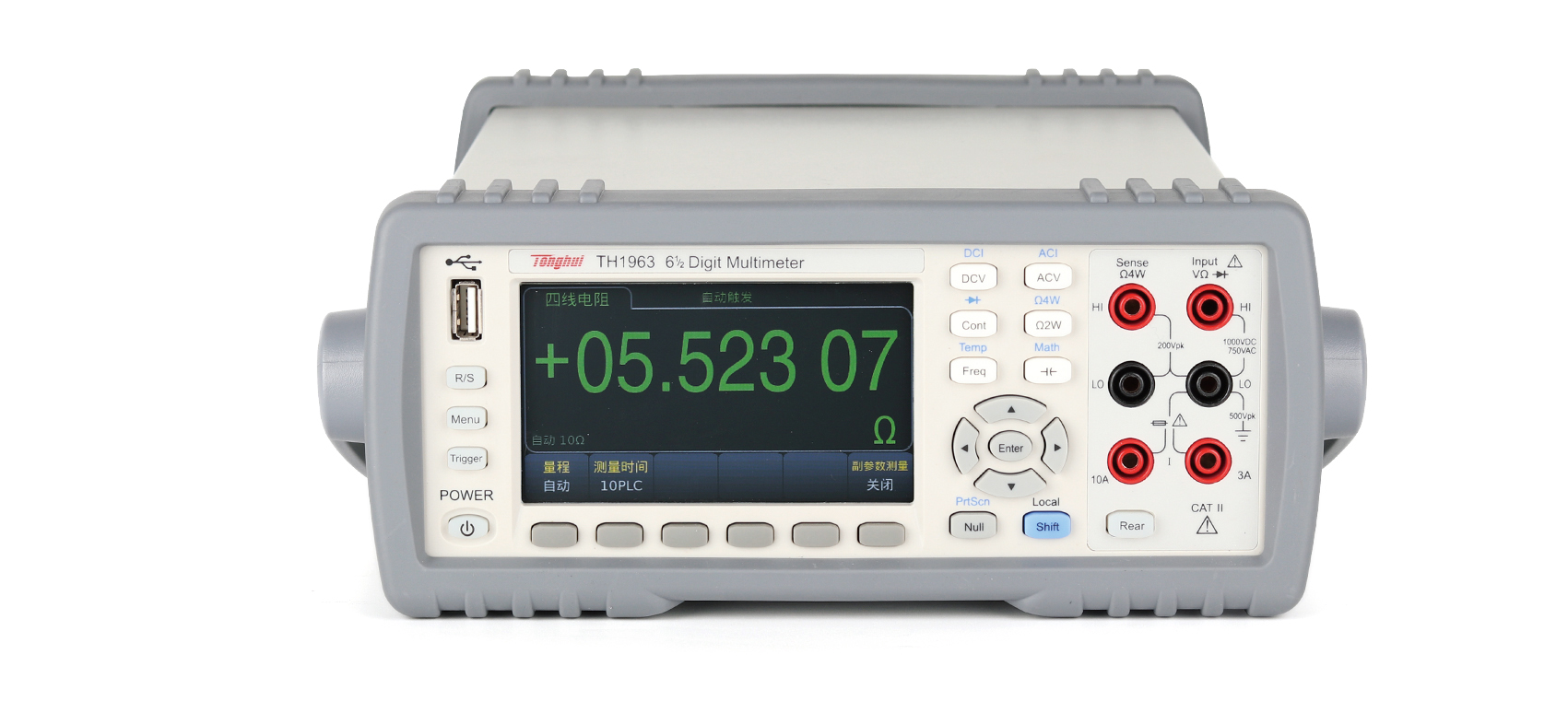

TH1963 六位半数字多用表

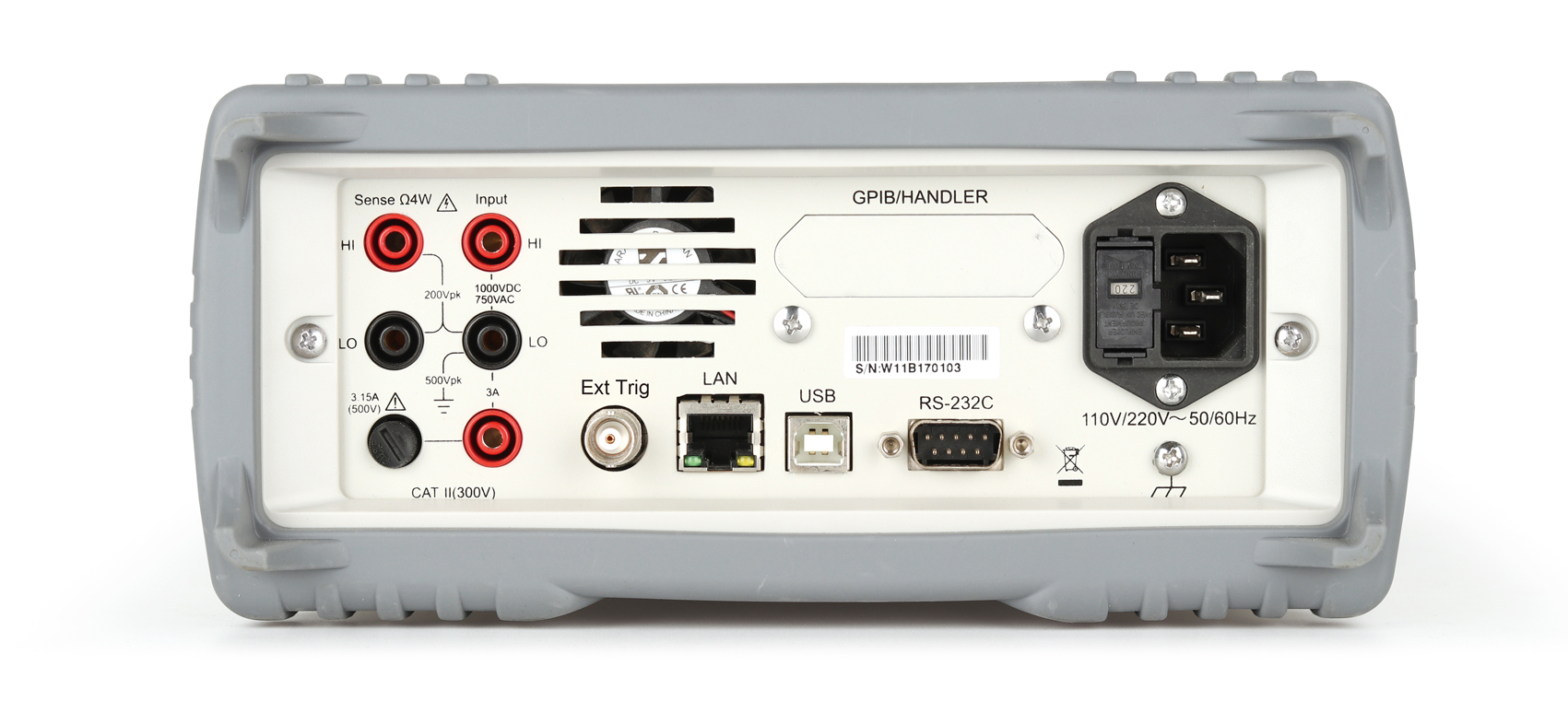

RS232,USB HOST,USB DEVICE,LAN

GPIB,HANDLER

性能特点

■ 4.3寸LCD彩色显示屏,中英文菜单

■ 6 1/2位 1199999字读数(TH1963/TH1963A)

■ 测试速度高达1000次/秒

■ 体积小巧,前后输入端,便于上架

■ 直方图、条形图、趋势图显示

■ 可测试低至3Hz的交流低频信号

■ 电容测试功能

■ 高达5V二极管测试电压

■ 存储数据达10000个

■ 快速中英文帮助


简介
应用

生产线工作台

维修工作台

教学实验室

自动化测试设备

技术参数

产品型号

TH1963

TH1963A

TH1953

显示器

4.3寸LCD彩色显示屏

显示位数

1199999字读数

119999字读数

测量参数

直流电压、交流电压、直流电流、交流电流、直流电阻、电容、频率、导通、二极管、温度

显示方式

直读、直方图、条形图、趋势图

测量速度

最高1000次/s

数学功能

清零功能、最小值/最大值/平均值/标准偏差、dB 、dBm

通用功能

量程

自动、手动

触发方式

L O C A L : A U T O / S I N G L E / EXTREMOTE:IMMEDIATE/BUS/EXT

读数保持

极限测量

HI 、Lo和IN(PASS),带讯响

技术指标

不确定度的表示: ±(%读数+%量程) ,TCAL=25℃

参数

量程/测试范围

频率

最高年精度TCAL ±5°C

最高温度系数

/°C

TH1963

TH1963A

TH1953

直流电压

100.0000mV-1000.000V(TH1963/TH1963A)

100.000mV-1000 00V(TH1953)

0.0035+0.0005

0.0075+0.0005

0.010+0.004

0.0005+0.0001



真有效值交 流电压



100.000mV-750.000V

3-5Hz

5-10Hz

10Hz-20kHz

20-50kHz

50-100kHz

100-300kHz

1.00+0.03

0.35+0.03

0.06+0.03

0.12+0.05

0.60+0.08

4.00+0.50

1.00+0.03

0.38+0.03

0.09+0.03

0.15+0.05

0.63+0.08

4.00+0.50

1.00+0 03

0.38+0.03

0.09+0.03

0.15+0.05

0.63+0.08

4.00+0 50

0.100+0.003

0.035+0.003

0.005+0.003

0.011+0.005

0.060+0.008

0.200+0.020

直流电阻

10Ω- 100M Ω ,测试电流: 10mA-500nA

0.010+0.001

0.014+0.001

0.030+0.004

0.0006+0.0001



直流电流

100 μA-10mA

100mA

1A

3A

10A

0.050+0.006

0.050+0.004

0.100+0.004

0.200+0.020

0.120+0.010

0.050+0.005

0.050+0.004

0.100+0.004

0.200+0.020

0.120+0.010

0.050+0.008

0.050+0.004

0.100+0.004

0.200+0.020

0.250+0.004

0.0020+0.0005

0.0020+0.0005

0.0050+0.0010

0.0050+0.0020

0.0050+0.0010





交流电流

100 μA– 100mA

3Hz-5kHz

5kHz-10kHz

0.10+0.04

0 10+0 04

0.10+0.04

0 10+0 04

0.10+0.04

0 10+0 04

0.100+0.006

0 030+0 006

1A

3Hz-5kHz

5kHz-10kHz

0.10+0.04

0.10+0.04

0.10+0.04

0.10+0.04

0.10+0.04

0.10+0 04

0.015+0.006

0.030+0.006

3A

3Hz-5kHz

5kHz-10kHz

0.23+0.04

0.23+0.04

0.23+0.04

0.23+0.04

0.23+0.04

0.23+0 04

0.100+0.006

0.030+0.006

10A

3Hz-5kHz

5kHz-10kHz

0.15+0.04

0 15+0 04

0.15+0.04

0 15+0 04

0.15+0.04

0 15+0 04

0.100+0.006

0 030+0 006



频率

3Hz-10Hz

10Hz-100Hz

100Hz-1kHz

100Hz-300kHz

方波

0.100

0.030

0.010

0.010

0 010

0.100

0.030

0.012

0.012

0 012

0.100

0.030

0.012

0.012

0 012

0.0002

0.0002

0.0002

0.0002

0 0002

二极管

5V ,测试电流: 1mA

0.010+0.030

0. 1+0.02

0.0010+0.0020

导通

1k Ω ,测试电流: 1mA

0.010+0.030

0. 1+0.02

0.0010+0.0020

电容

1.0000nF

10.000nF-1.0000mF

10.000mF

1.0+0.5

0.5+0.1

1.0+0.5

0.02

0.02

0.02

温度

PT100(DIN/IEC751)

5kΩ热敏电阻

±0.05°C

±0.10°C



附件
标配
配件名称型号
万用表测试线 TH26036(JC-BBA03601)
选配
配件名称型号
TH1951/61四端测试线 TH26039
