TH2281B 超高频数字毫伏/功率表
性能特点

测量频率范围:9kHz-3000MHz(同轴检波器)

  9kHz-1200MHz(探头)

测量电压范围:1mV-10V

测量功率范围:-47dBm-33dBm、20nW-2W(50Ω负载)

优良的频率响应和电压驻波系数(VSWR)

测量显示功能:4½位双读数的清晰VFD显示

  主显示一种读数,副显示可滚动调出其他读数

  绝对值:mV、V、W、dB、dBV、dBmV、dBμV、Vp-p

  相对值:dB、%、Max/Min、Comp

自动量程和手动量程转换功能。

具有自动调零功能。

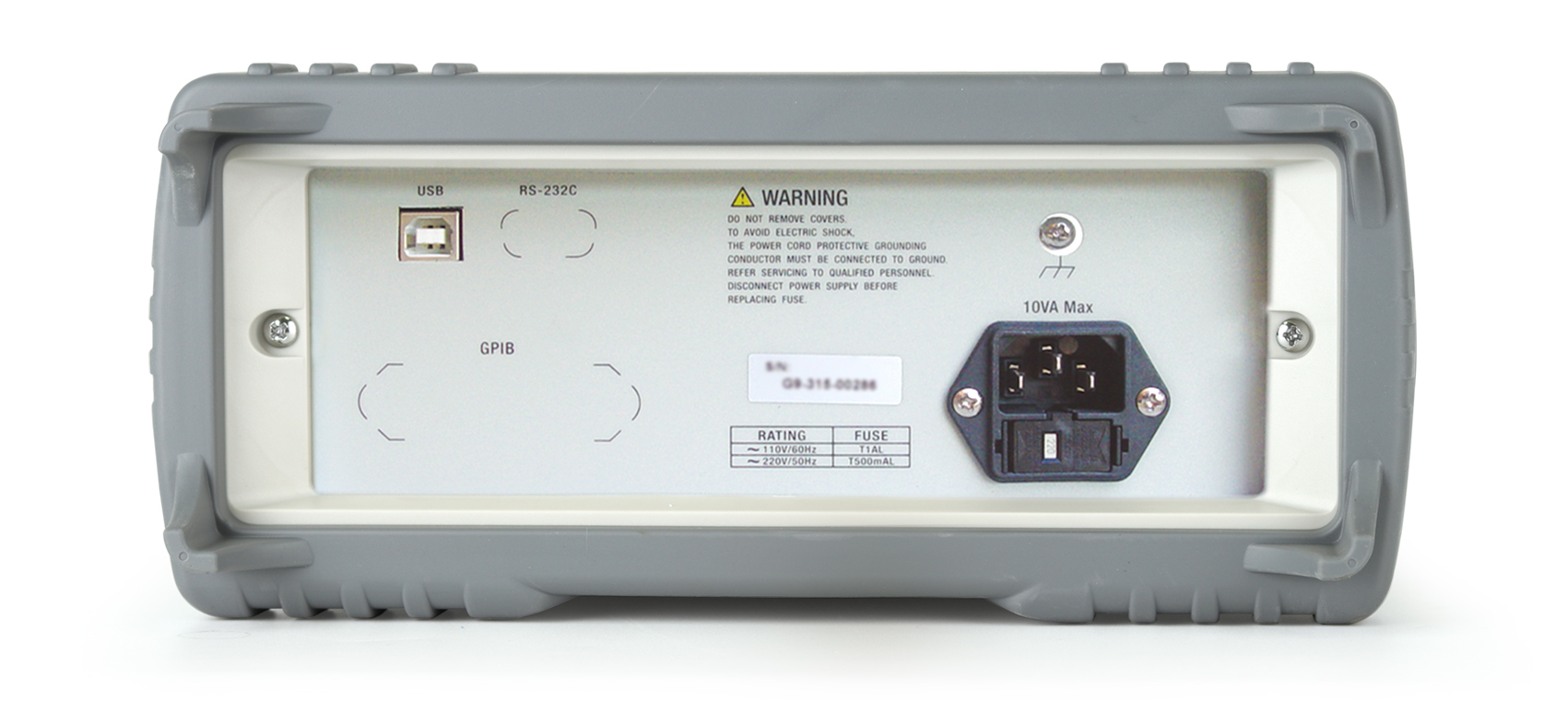

标配USB_DEV接口,选配GPIB与RS232C接口

软件菜单设置:测量dB、%、Max/Min、Comp参考值设置

  接口功能设置:GPIB、RS232C


简介

TH2281系列超高频数字毫伏/功率表,其测试频率范围覆盖了9kHz~3GHz,从而填补了电压测量中低频段至微波段测量全范围覆盖的空白。其装备的同轴检波器和探头是射频和微波实验室、测试部门以及维护部门不可缺少的工具,因而在工厂、研究部门、部队和学校都有广泛的应用。

应用
技术参数

型号

TH2281B

输入配置

射频探头,50Ω同轴三通,NJ型50Ω标准负载(一个)

接口

标配USB_DEV接口,选配GPIB与RS232C接口

基本准确度

读数值的±2%

输入阻抗

低频时探头输入阻抗≥100kΩ,插入50Ω负载同轴三通测量电压和功率。

测量电压和功率量程

3.8mV、 38mV、 380mV、3.8V、10V

-35dBm、 -15dBm、 5dBm、 25dBm、33dBm

过载电压

AC≤15Vrms DC≤50V

频率响应误差

9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-800MHz ±( 读数值的8%+满量程的0.5%)800MHz-1000MHz ±( 读数值的10%+满量程的0.5%)1000MHz-1200MHz ±( 读数值的12%+满量程的0.5%)

驻波系数(VSWR)

9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35  1000MHz-1200MHz 1.44



附件
标配
配件名称型号
射频探头 TH19003
同轴三通 TH19005
50Ω同轴负载 TH19006
选配
配件名称型号
