■ 输出功率：1000W
■ 输出电压：0-300V
■ 输出频率：45.0Hz-500Hz
■ 线性输出设计
■ 24位色4.3英寸480×272彩色液晶屏， 中英文界面
■ 操作灵活方便：数字键盘、旋钮可粗调细调
■ 手动/程控模式输出功能，定时输出功能，调光模式输出
功能，突波陷波功能
■ 前后面板输出功能
■ 开机保持功能
■ 存储设置参数和测试结果
■ 支持USB升级仪器固件
■ 多种保护模式：设定电流保护(HI-A)
过压保护(OVP)，低电压保护LVP)，过流保护(OCP)
过功率保护(OPP)，过温度保护(OTP)
■ 两档温度控制风扇转速
■ 远程输入输出功能：远程输入：7组记忆组的输入控制
远程输出：PASS、FAIL、PROCESSING 内含输出开关
■ 记忆容量：手动：50组，程控：50组，9步/每组
- 简介
TH7100系列可编程交流电源采用线性放大技术设计，使其具有高稳定性、低杂波的卓越性能以适应高精密的电源测试需求，如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。
该系列电源性能强大，功能齐全，能满足客户的绝大多数实际应用需求。其定时输出功能可以满足客户对产品开关机次数的寿命测试；突波陷波功能可应用于模拟电源的突发波形；调光功能可应用于模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品缺陷；设置参数的上下限，可对产品进行分选并输出测试结果；其高速的响应时间（<100μs）可适应客户的快速加载、除载需求；手动、程控模式可满足客户任意波形输出需求。
TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏，可同时显示电压（V）、电流（I）、功率（P）、峰值电流（AP）、峰值因素（CF）、功率因数（PF）等测量参数。此外，这款电源还具有超小体积，前后面板输出，安全保护功能完备、操作灵活方便等人性化的设计特点。
目前TH7100系列可编程交流电源可提供三个型号的选择:
功能特点
A. 输出操作区域（TH7105）

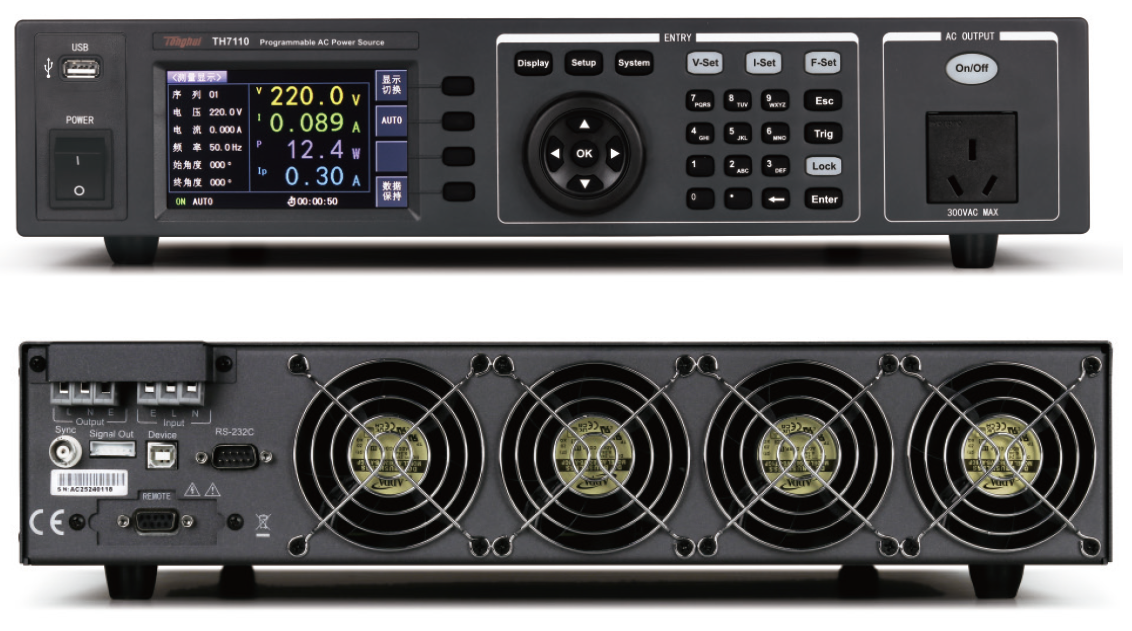

B. 超小体积（0.5、1kW 2U高度，2kW 4U 高度），前后面板输出

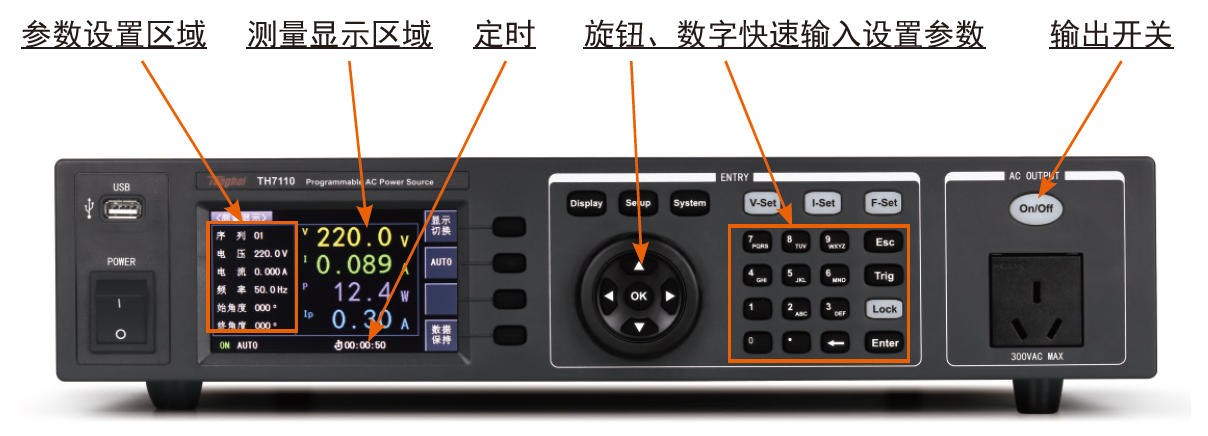

C. 操作灵活方便
快速准确的输入设置参数，避免了电位器调节带来的效率低下和不精确问题，输出开关可控，可保护被测件和仪器本身。
D. 强大的测量功能测量参数:电压U、电流I、功率P、峰值电流Ip、功率因数PF。
E. 手动模式
F. 程控模式
G. 可调相位角
初始相位和终止相位均可设置
H. 定时输出功能
用于测试产品的开关机次数货寿命测试
I. 突波陷波功能
模拟电源突发波形
假设输出电压位100V,输出频率为50Hz，SD电压为50V，SD位置为20ms，SD时间为10ms。
J. 调光功能
只能输出波形，不能显示测量结果。
模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品的缺陷。
K. 分选及结果显示方式
可对电压、电流、频率、功率等设置上下限，并将测试结果用不同的方式显示并输出测试结果。
L. 遥控信号输出
·PASS讯号 接在1和2之间
·FAIL讯号 接在3和4之间
·PROCESSING讯号 接在5和6之间
M. 远程遥控控制
N.强大的保护功能
设定电流保护（HI-A）：
当输出电流大于设定电流时，显示器会显示“HI-A”，蜂鸣器报警（警报讯响打开时）ON/
OFF键指示灯闪烁。
过压保护（OVP）
当电压输出范围在0V-150V时，而输出电压超过设定电压5V，或当电压输出范围在150V-300V
时，而输出电压超过设定电压10V，显示器会显示“OVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
低电压保护（LVP）
当电压输出范围在0V-150V时，而输出电压低于设定电压5V，或当电压输出范围在0V-300V
时，而输出电压低于设定电压10V，显示器会显示“LVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
过流保护（OCP）
当输出电流连续1s超过额定满载电流的110%或输出短路时，显示器会显示“OCP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁
过功率保护（OPP）
当输出功率连续5s超过额定满载功率的105%-110%，或小于1s输出功率超过额定满载功率的
110%，显示器会显示“OPP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
过温度保护（OTP）
当机器散热块温度超过60℃，风扇加速；当机器散热块温度超过130℃，显示器会显示
“OTP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
- 应用
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 世界各国电源规格模拟
■ 电磁兼容设备
- 技术参数
产品型号
TH7105
TH7110
TH7120
AC输出
额定功率
500W
1000W
2000W
输出电压
0-300V
输出频率
45.0Hz-500Hz
最大电流
（RMS）
0-150V
4.2A
8.4A
16.8A
0-300V
2.1A
4.2A
8.4A
最大峰值电流
0-150V
16.8A
33.6A
67.2A
0-300V
8.4A
16.8A
33.6A
相位
1Φ/2W
总谐波失真（THD）
输出电压在80-140V（低量程）或在160V-280V(高量程)≤0.5%
波峰因素
≥4
线性调整率
0.1%±10%
响应时间
<100μs
AC输入
相位
1Φ
电压
115/230Vac±15％
频率
47～63Hz
最高电流
16A/8A
30A/16A
30A
功率因素
0.7
设置
范围
0-300V
电压
分辨率
0.1V
范围
45～500Hz
频率
分辨率
在45.0Hz～99.9Hz时为0.1Hz；在100Hz～500Hz时为1Hz
初始、终止 相位角
范围
0～359°
分辨率
1°
测量
范围
0～300Vac
电压
分辨率
0.1V
精确度
±（读数的0.5%＋2个字）
范围
45.0Hz～500Hz
频率
分辨率
0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz）
精确度
±0.1Hz
0-150V
0.000～4.200A
0.000～8.400A
0.000～16.800A
0-300V
0.000～2.100A
0.000～4.200A
0.000～8.400A
电流
分辨率
0.001A
精确度
±（读数的0.5%＋5个字）
0-150V
0.00～12.6A
0.00～25.2A
0.00～50.4A
0-300V
0.00～6.3A
0.00～12.6A
0.00～25.2A
峰值电流
分辨率
0.01A
精确度
±（读数的5%＋2个字）
范围
0～500W
0～1000W
0～2000W
功率
分辨率
0.1W(0～1000W)
0.1W(0～1000W);1W(1000～2000W)
精确度
±(读数的0.6%＋5个字) 在PF>0.5时
分辨率
0.001
功率因素
精确度
计算和显示到3位有效数字
常规
记忆序列
50 组，9 步/组
存储
状态
50 组
远程信号输入
输出开、关，读取手动模式记忆序列 1 至记忆序列 7
远程信号输出
合格、不合格、测试中
同步信号输出
输出信号 10V、BNC 型号
保护
过设定电流 (HI-A)、过压 (OVP)、低电压 (LVP)、过流 (OCP)、过功率 (OPP)、过温度 (OTP)
显示器
4.3 英寸TFT LCD，480×270
接口
USB COM、RS232、USBHOST
尺寸（长x宽x高）mm
600×430×88
602×430×178
净重（kg）
30
40
75
