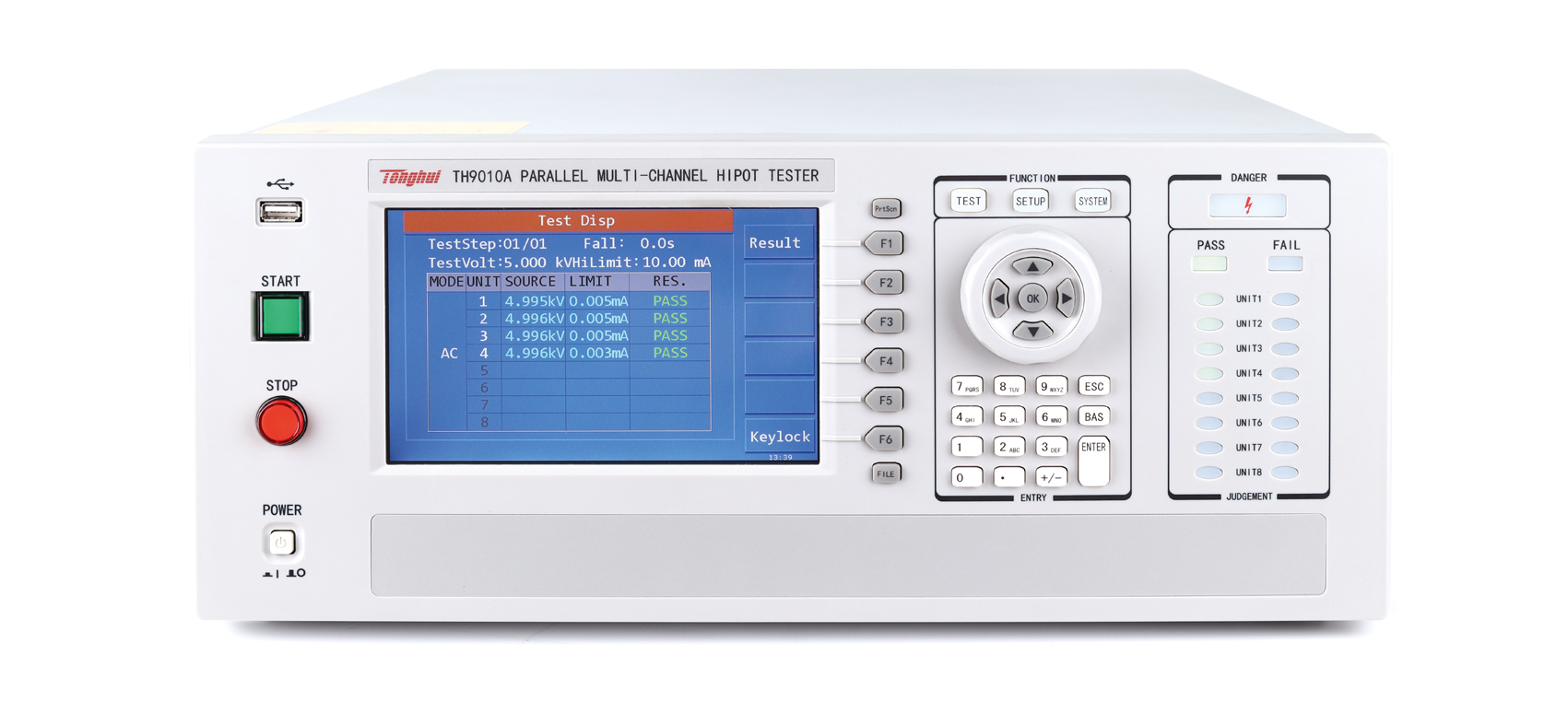

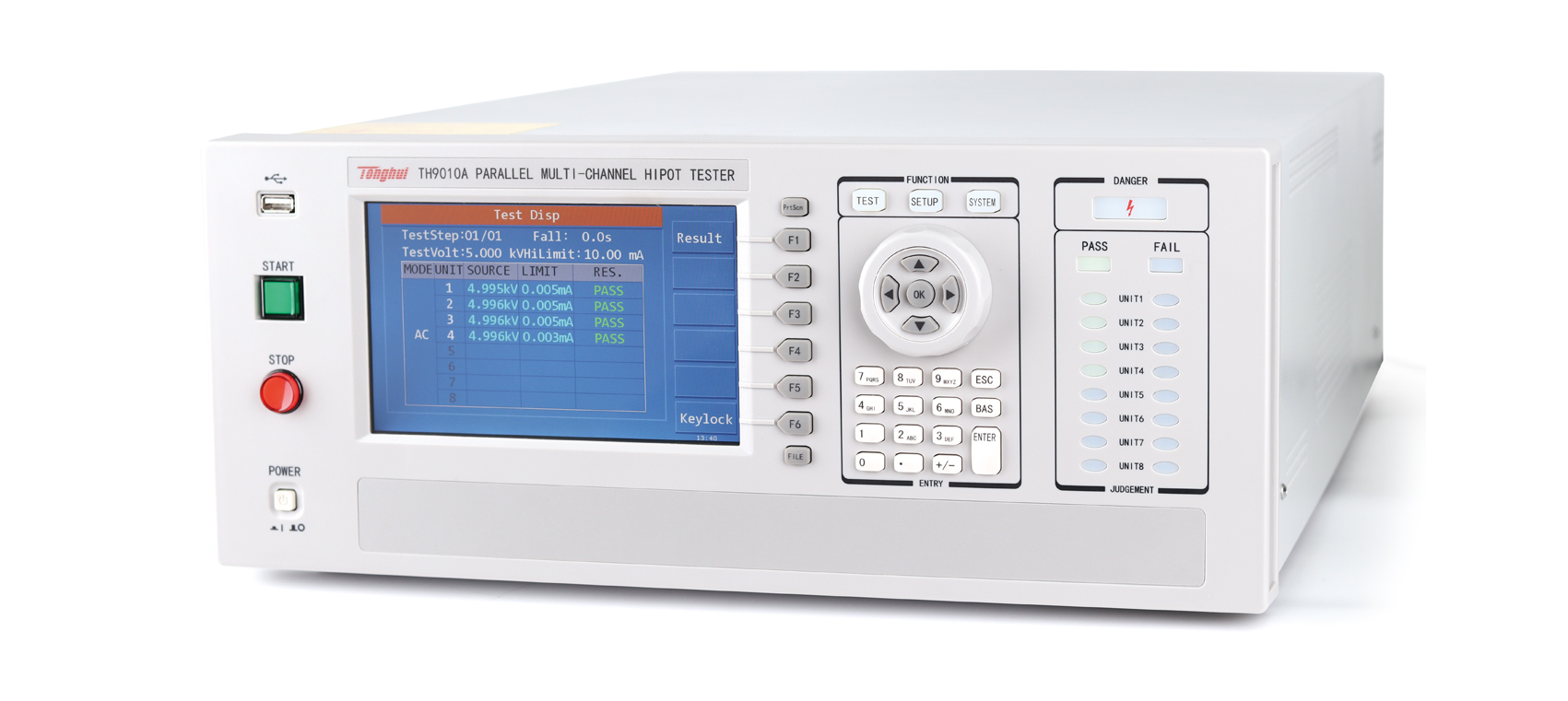

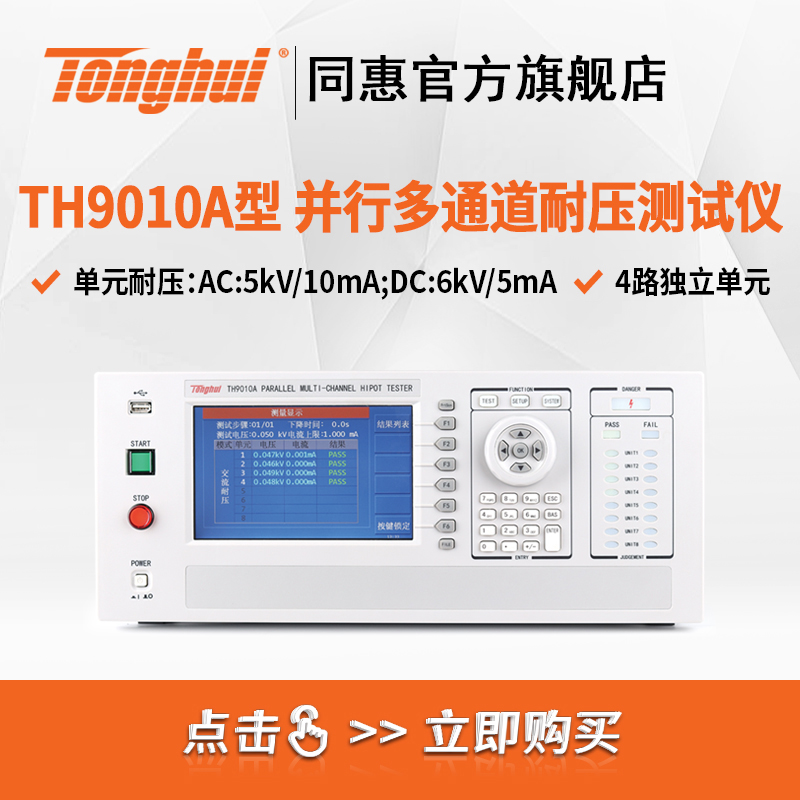

TH9010A 并行多通道耐压测试仪

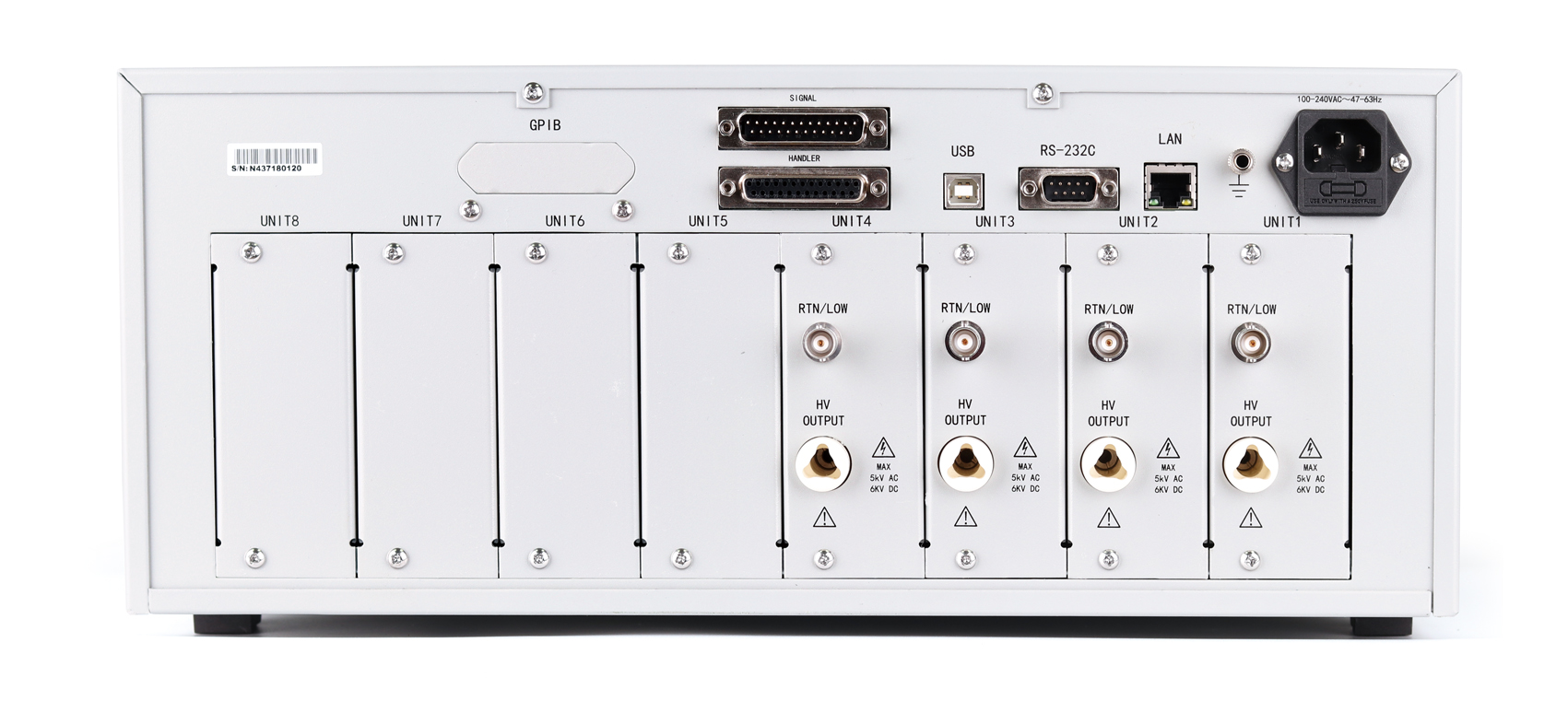

RS232、USBHOST、USBDEVICE、HANDLER

GPIB

性能特点

 四单元并行输出,测试效率提高四倍

 四个单元彼此独立互不干扰

 单元耐压:AC:5kV/10mA;DC:6kV/5mA

 单元绝缘:电压:0.10kV -1.00kV,电阻:0.1MΩ-10GΩ

 7寸800×480点,TFT-LCD显示

 中英文操作界面,简洁的操作设计

 每个单元可通过四通道扫描器扩展

 最多支持四个四通道扫描器,

     一台仪器可扩展至64通道

 四通道扫描器支持接触检查功能

 增强的安全性:地电流检测功能

 快速放电和电弧侦测功能

 999.9秒内任意设定的电压上升时间,

     测试时间,绝缘电阻测试等待时间

 键盘锁功能

 每个通道测试结果PASS/FAIL独立显示,

     同时显示总的结果

 存储100个测试文件,每个文件最多20个测试步骤

简介

TH9010系列是同惠电子融合多年电器安规测试仪器的开发经验所推出的多通道并行扫描耐压测试仪。一台单机可同时测量8个通道,按通道分别判断测试结果,相当于八台TH9310同时工作,既提高了产线的测试效率,又节约了产线空间。同时,该款仪器可以通过连接扫描器的方式将一台仪器最多扩展至8×16通道以满足客户的实际需求。



功能特点

A. 同步测试功能

TH9010系列8个独立通道支持同步并行输出,从而将测试效率提高8倍。搭配专用扫描扩展器TH90101,可将一个通道扩展为4个通道,最多叠加4台扩展器,即可将该仪器扩展为8*4*4=128个通道。





B. 触电保护功能

当操作人员与高压输出端接触时,仪器会监测流经人体的电流是否过高,若判定为触电,仪器会立即切断输出,保障用户的安全。


C. 开短路侦测功能(OSC)

在耐压测试过程中由于被测件与测试线接触不良、测试线损坏等,会发生开路现象,导致不良品误判为良品;被测件损坏或者被测端间距太小导致测试线短路现象。



使用OCS功能,TH9520/A可预先侦知测试端开短路情况,减少产线接触不良的问题发生,保护治具设备,节省测试成本。


D. 接触检查功能

对于产线测试时的接触检查问题,除OSC功能外,在配有扩展器的情况下还具有引脚检测功能(图D),确保被测件与测试线连接可靠,提升测试可靠度与效率。


B.  电弧侦测功能(ARC)

耐压不良是指在耐压测试中有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类电器设备和绝缘材料安全测试的标准配备。但是,仅仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,电弧放电ARC在耐压测试中越来越得到重视,放电与绝缘能力之间具有极高的相关性,所以ARC侦测是控制产品质量的关键。

以下两种情况会出现电弧放电现象:

a)  当材料承受较高电压,电场强度大于气体的电离能时,会让材料表面气体发生瞬时电离现象,此时会在材料表面形成打火并对材料形成温升现象。长期的打火和温升可能会造成材料的质变,进而导致绝缘劣化,使得电压耐受程度下降,最终发生绝缘失效。

b)  被测件检测点间距过小时,在被测件两端施加较高电压,检测点两端空间里的空气会被电离,形成打火现象,也就是拉弧现象。拉弧现象产生高频的瞬时放电,在测试过程中产生了一个高频电流信号如图D,电弧侦测(ARC)功能是用高频电量量测的方式侦测,判断出材料绝缘性能是否有不良。


应用

■ 自动化测试系统

■ 家用电器

■ 变压器、电机

■ 电气设备

■ 照明行业

■ 新能源汽车

■ 电子元器件

■ 医疗设备


操作视频


 请打开微信“扫一扫”,跳转操作视频链接


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数



TH9010

TH9010A

单元数

8路独立单元

4路独立单元

耐压测试

输出电压

电流测试范围

AC

0.10kV - 5.00kV         ±2%

DC

0.10kV - 6.00kV         ±2%

AC

0mA - 10.00mA          ±2%读数+5个字)

DC

0μA - 5.00mA            ±2%读数+5个字)

快速放电功能

测试结束后自动放电(DCW

绝缘电阻测试

输出电压

0.10kV - 1.00kV      ±2%

电阻测试范围

0.1MΩ - 10.0GΩ

电阻测试精度

0.10MΩ - 999MΩ  量程±10%+2个字

1.00GΩ - 10.0GΩ 量程±20%+2个字

放电功能

测试结束后自动放电

电弧侦测

测量范围

对应电流

1mA - 20mA

一般参数

电压上升时间

0.1s - 999.9s

测试时间设定(AC/DC)

0.2s - 999.9s

电压下降时间

0.1s - 999.9s

等待时间(IR)

0.2s - 999.9s

时间精度

±(1%+0.1s)

存储器

可存储100个测试文件,每个文件最多20个测试步骤

接口

标配

HANDLERRS232USB DRVUSB HOST
