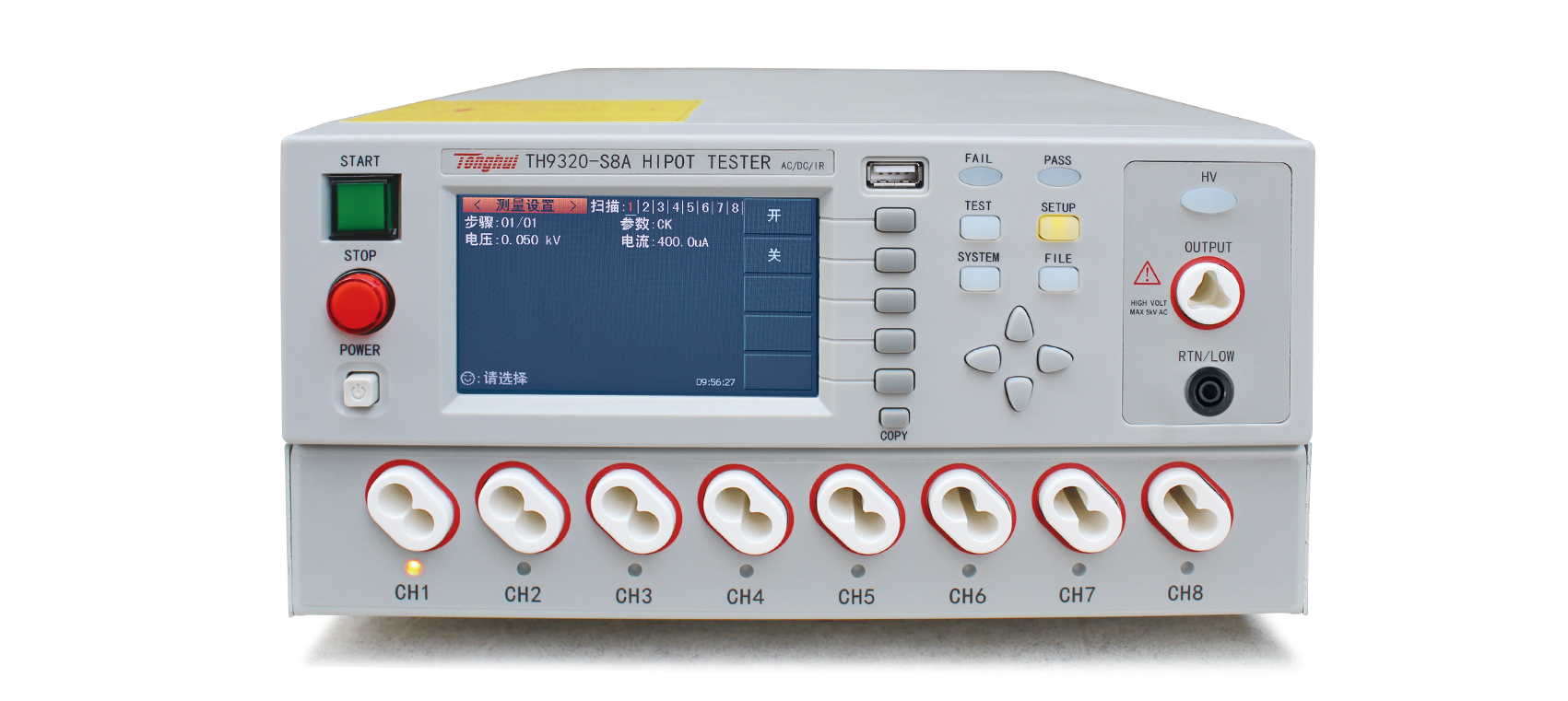

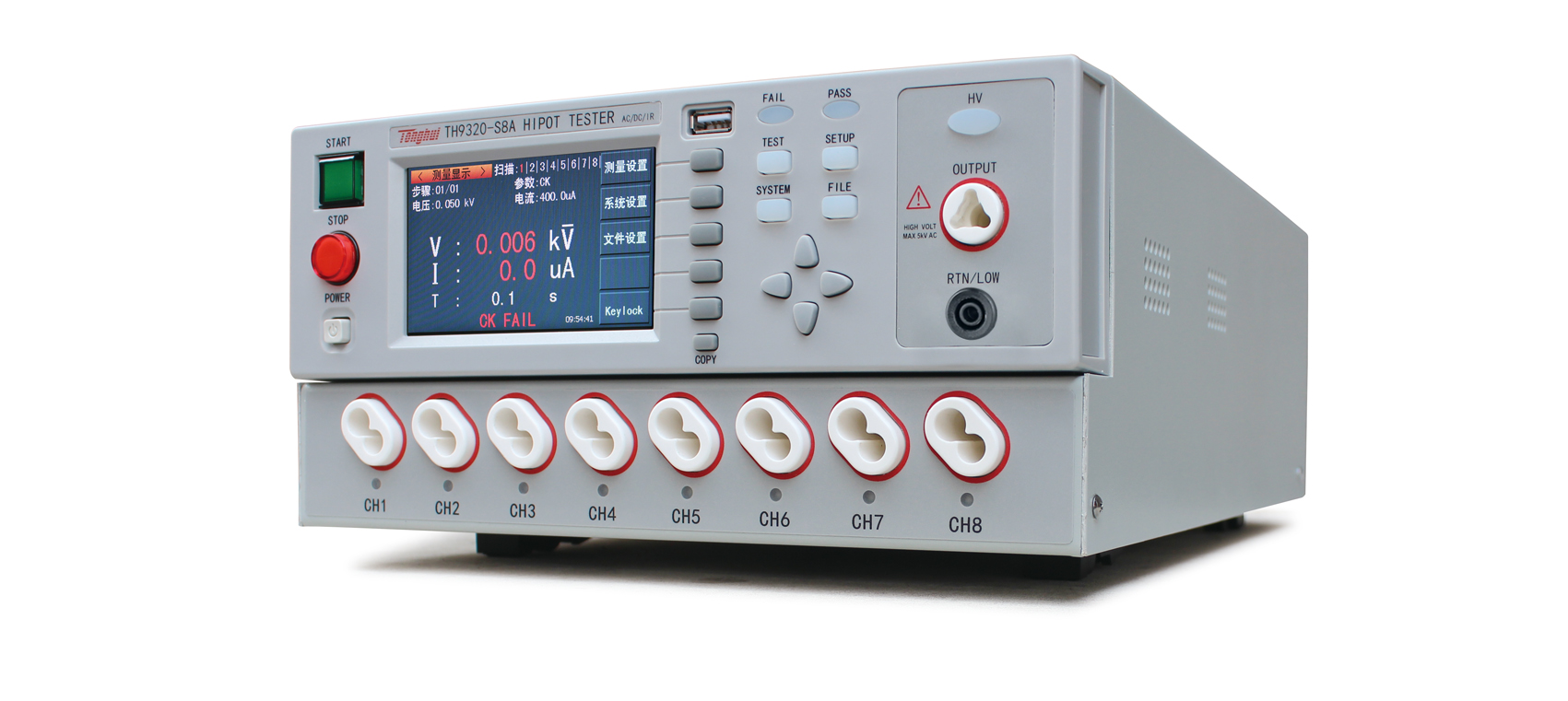

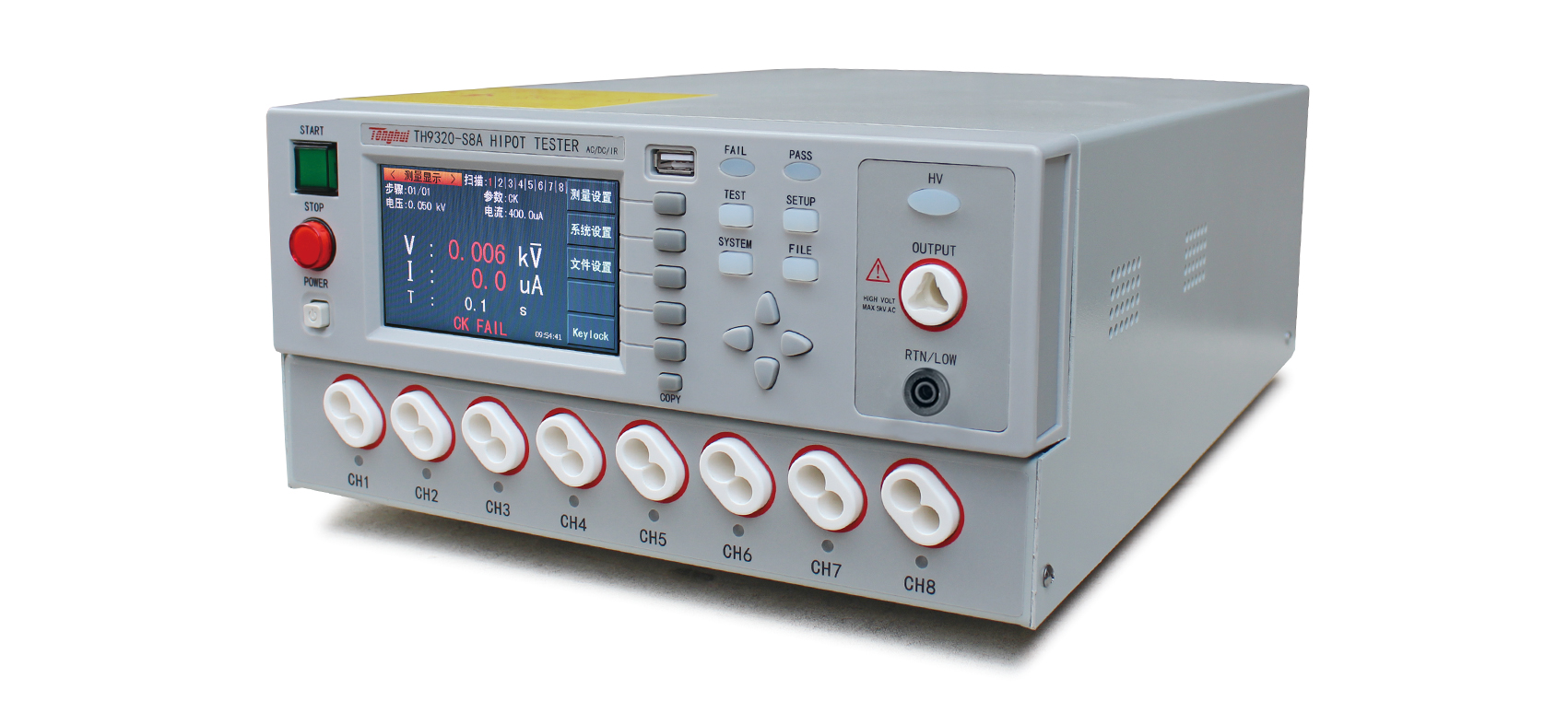

TH9320S8A 程控交直流耐压绝缘测试仪

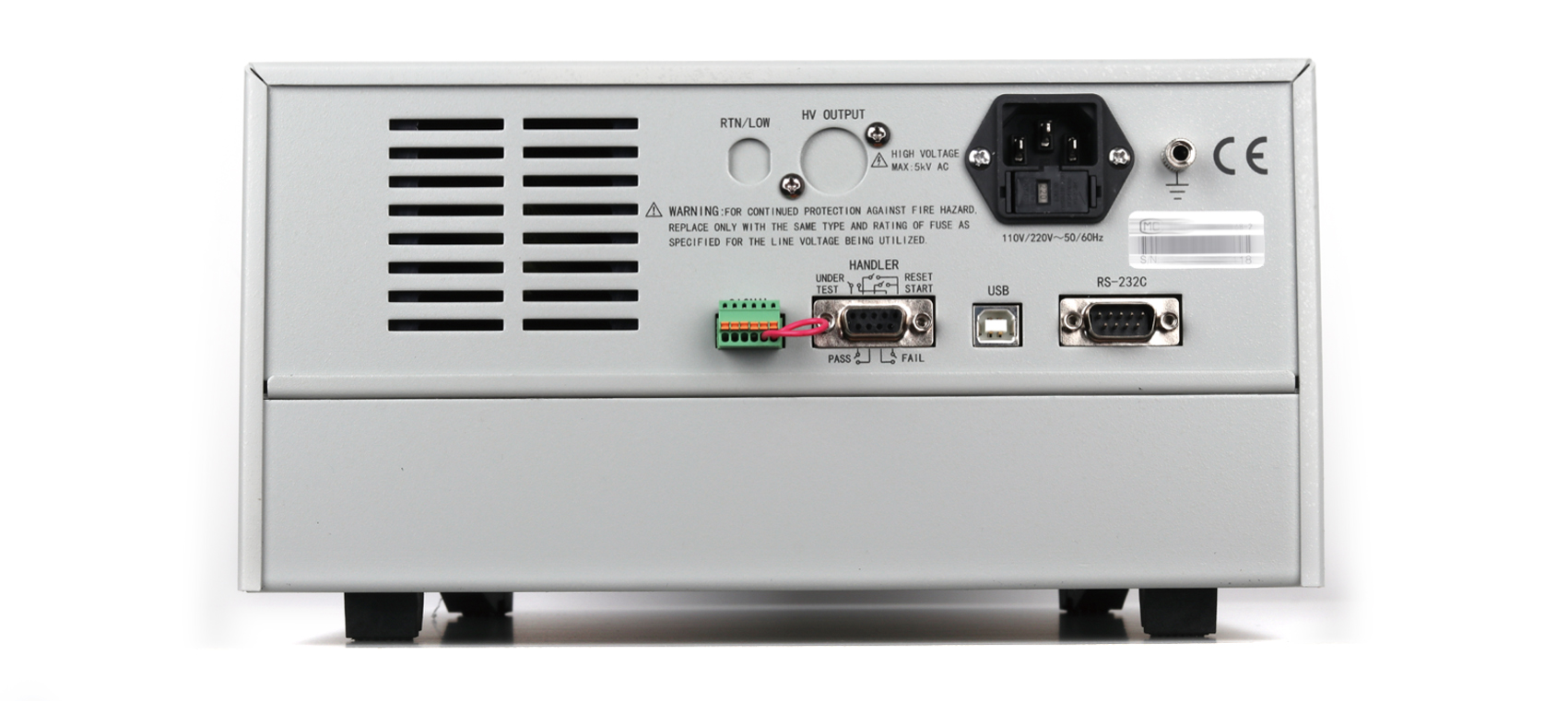

RS232、USBHOST、USBDEVICE、HANDLER

性能特点

 耐压测试:AC:5kV/0-20mA

         DC:6kv/0-10mA

 绝缘电阻测试:0.1MΩ-10.0GΩ

 八通道矩阵扫描,带接触检查功能,确保

  结果正确不漏检。

 快速放电和电弧侦测功能

 增强的人体保护功能:地电流检测功能

 自带8路双通道扫描接口,可定义成16通道

 可存储20个测试步骤,4种测试模式可任意组合

 999.9秒内任意设定的电压上升时间,测试时间

 针对绝缘电阻有可随意设定测试等待时间

 480×272点,TFT-LCD显示

 全新的操作界面和人性化的面板设计

 可通过U盘升级仪器工作程序

 锁键盘功能




简介
应用

自动化测试系统

家用电器

变压器、电机

电气设备

电热器具

照明行业

新能源汽车

电子元器件

医疗设备


技术参数

型号

TH9320-S4A

TH9320-S8A

扫描接口

4

8

耐压测试

输出电压

AC

0.05kV - 5.00kV         ±2%

DC

0.05kV - 6.00kV         ±2%

电流测试范围

AC

TH93200   - 20.00mA   ±2%读数+5个字)

DC

TH93200   - 10.00mA   ±2%读数+5个字)

快速放电功能

测试结束后自动放电(DCW

绝缘电阻测试

输出电压

0.10kV - 1.00kV         ±2%

电阻测试范围

0.1MΩ - 10.0GΩ

电阻测试精度

0.10MΩ - 999MΩ  量程±10% +2个字

1.00GΩ - 10.0GΩ 量程±20%   +2个字

放电功能

测试结束后自动放电

电弧侦测

测量范围

AC

1 - 9 (出厂默认值为5

(对应电流   20mA18mA16mA14mA12mA10mA7.7mA5.5mA2.8mA

DC

1 - 9

一般参数

电压上升时间

0.1s - 999.9s

测试时间设定(AC/DC)

0.2s - 999.9s

电压下降时间

0.1s - 999.9s

等待时间(IR)

0.2s - 999.9s

时间精度

±(1%+0.1s)

存储器

存储器

20个测试文件,每个文件20个步骤
