TH1952 五位半数字多用表

USBDEVICE、HANDLER

性能特点

 5 1/2位 120,000字读数

 ADC最高采样速度可达到200次/秒

 DCV/ACV、DCI/ACI、Ω2W/Ω4W、频率/

  周期、二极管、 导通、dB/dBm等十二种测量功能

 真有效值交流电压和电流测量

 第二显示可以显示测量信号其它参数

 DCV测量准确度高达0.012%,最小分辨率达到1µV

 零点偏移(REL)测试模式消除残余读数

 非开盖校准

 极限功能(Limit),用于快速测试分选

 数据统计功能Max/Min,可以得到统计数据的最大值、

   最小值、平均值和统计数据的个数

 标配USB通讯接口,提供方便的系统通讯功能

 高亮大屏幕真空荧光管(VFD)双参数显示器

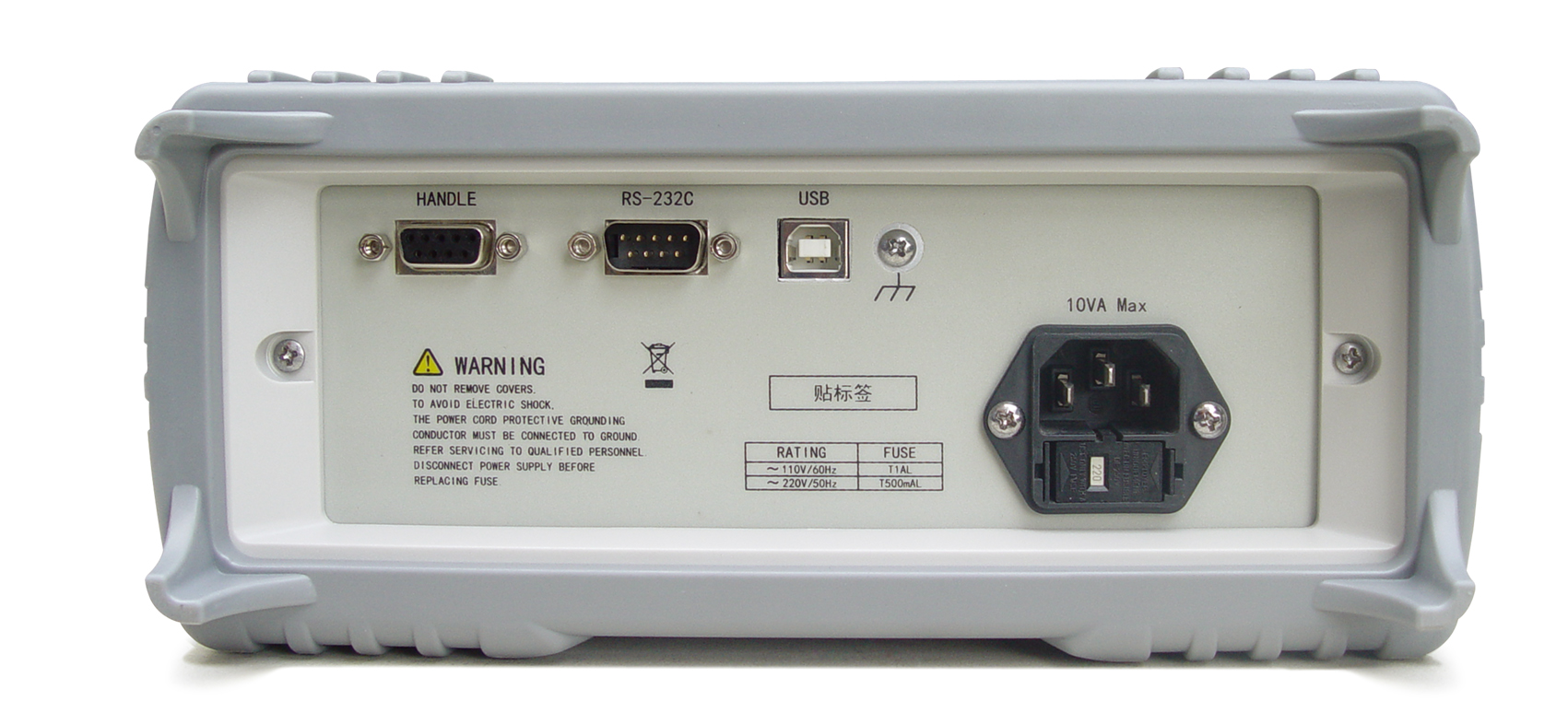

 标配Handler接口,提供外部触发和分选信号





简介

 TH1952型5 1/2 位真有效值数字多用表是一种多功能、物美价廉的电压/电流/电阻/电容测试仪。仪器提供120000字的最大读数,200次/秒最大ADC采样速度,0.02%的直流电压准确度等一系列优良的性能和经济的价格为广大客户提供最优的选择。TH1952提供高亮度VFD双参数显示器,可以同时测量/显示交流/直流电压或者电流、交流电压/电流和频率等参数,不仅大大提高了测量效率,而且测试显示一目了然。 仪器配备了USB通讯接口,同时可以提供通用的通讯软件以 满足与计算机的通讯、数据分析、统计、构建自动测试系统的需要。仪器接受SCPI(编程仪器的标准命令)命令,以保证通讯软 件的兼容性。本仪器同时提供可Handler接口,可接受外部触发和输出分选信号,方便生产线上的产品分选。

应用
技术参数

测量功能

测试参数

直流电压、交流电压、直流电流、交流电流、  直流电阻、电容、频率、导通、二极管、温度

数学功能

%、dB、dBm、REL、mX+b

量程

自动、手动

显示器

高亮度VFD双参数显示器

触发方式

INT/BUS/EXIT

读数保持

在设定误差范围内对给定测试个数的数据块逐块寻找最佳的稳定读数



可进行HI、Lo和IN(PASS)状态判别显

极限测量

示,并且可设置在任何状态下发出讯响



(可开/关)

校准

自动校准、手动校准

外部触发

Handle接口(外部触发,输出分选信号)

通讯接口

USB、RS232C、SCPI命令编程支持

性能参数  不确定度的表示:±(读数的%+满刻度的%)

读数速率(读数/秒)

读数速率

快速

慢速

4 1/2

5 1/2

4 1/2

5 1/2

DCV/DCI

100

15

15

4

ACV/ACI

100

15

15

4

Ω

100

15

15

4

直流电压(DCV)

量程

最小分辨率

最高不确定度(1年)

100mV-1000V

1µV

0.02%+0.005%

直流电流(DCI)

量程

最小分辨率

最高不确定度(1年)

1mA-100mA

10nA

0.05%+0.005%

1A

10µA

0.10%+0.008%

10A

100µA

0.20%+0.006%

交流电压(ACV)

量程

频宽

最小分辨率

最高不确定度(1年)



100mV-750V





20Hz-50Hz



1µV





1.00%+0.1%

50Hz-10kHz

0.20%+0.08%

10kHz-30kHz

0.80%+0.08%

30kHz-100kHz

2.00%+0.2%

交流电流(ACI)

量程

频宽

最小分辨率

最高不确定度(1年)



1mA -10A



20Hz-50Hz



10nA



1.0%+0.08%

50Hz-2kHz

0.5%+0.08%

2kHz-10kHz

2.0%+0.18%

电阻

量程

最小分辨率

最高不确定度(1年)

100Ω-1MΩ

10µΩ

0.05%+0.008%

10MΩ

100Ω

0.20%+0.008%

100MΩ

1kΩ

2.00%+0.005%

电容

量程

最小分辨率

最高不确定度(1年)

1nF

1pF

2%+0.8%

10nF-1000uF

10pF

1.0%+0.5%

10000uF

1uF

2%+0.5%

频率

测试范围

电压灵敏度

最小分辨率

最高不确定度(1年)

1Hz-1MHz

40mV rms

10µHz

0.005%+0.003%

温度

测试范围

探头类型

最小分辨率

最高不确定度(1年)

-10-100

PT500

0.1

探头精度±0.2

温度在范围之外的测量不保证准确度


附件
标配
配件名称型号
万用表测试线 TH26036(JC-BBA03601)
选配
配件名称型号
TH1951/61四端测试线 TH26039
