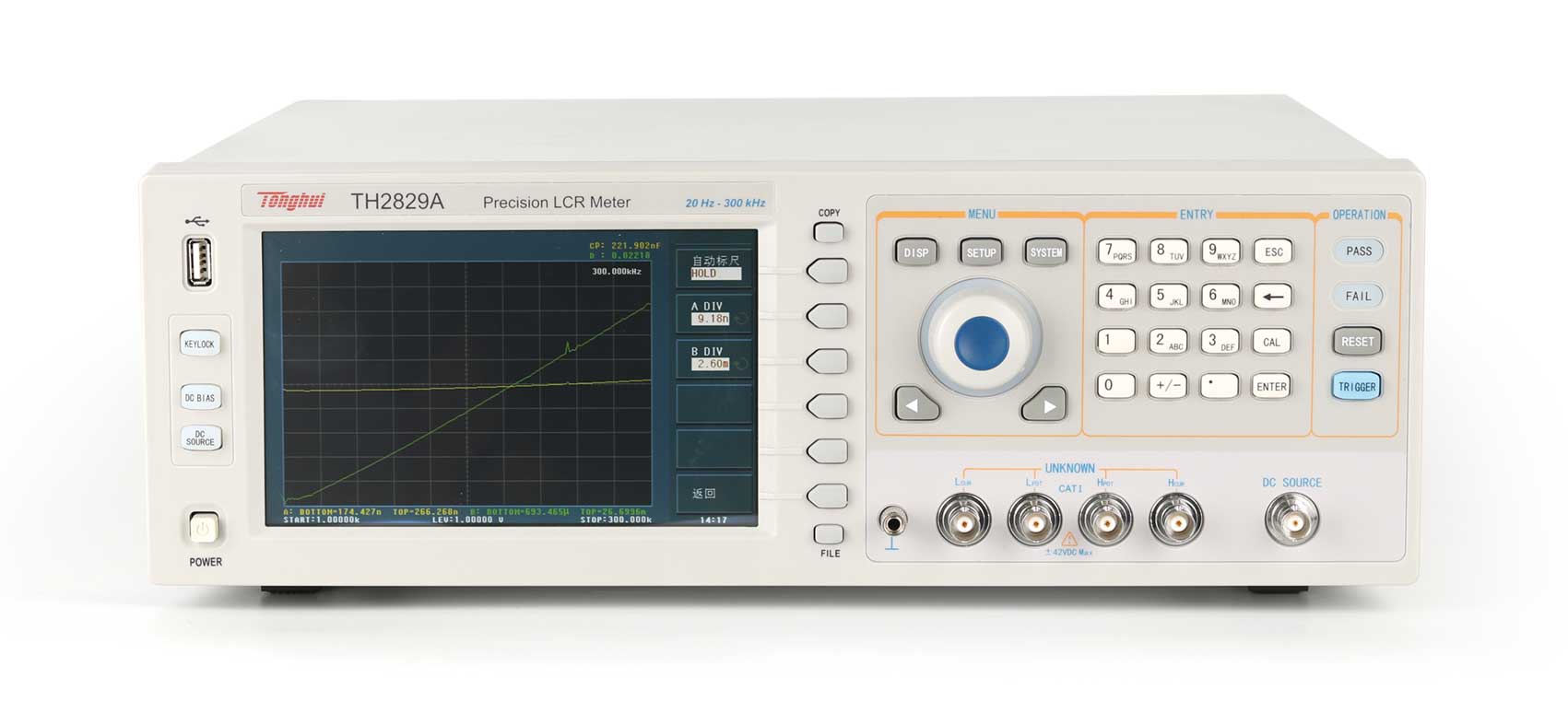

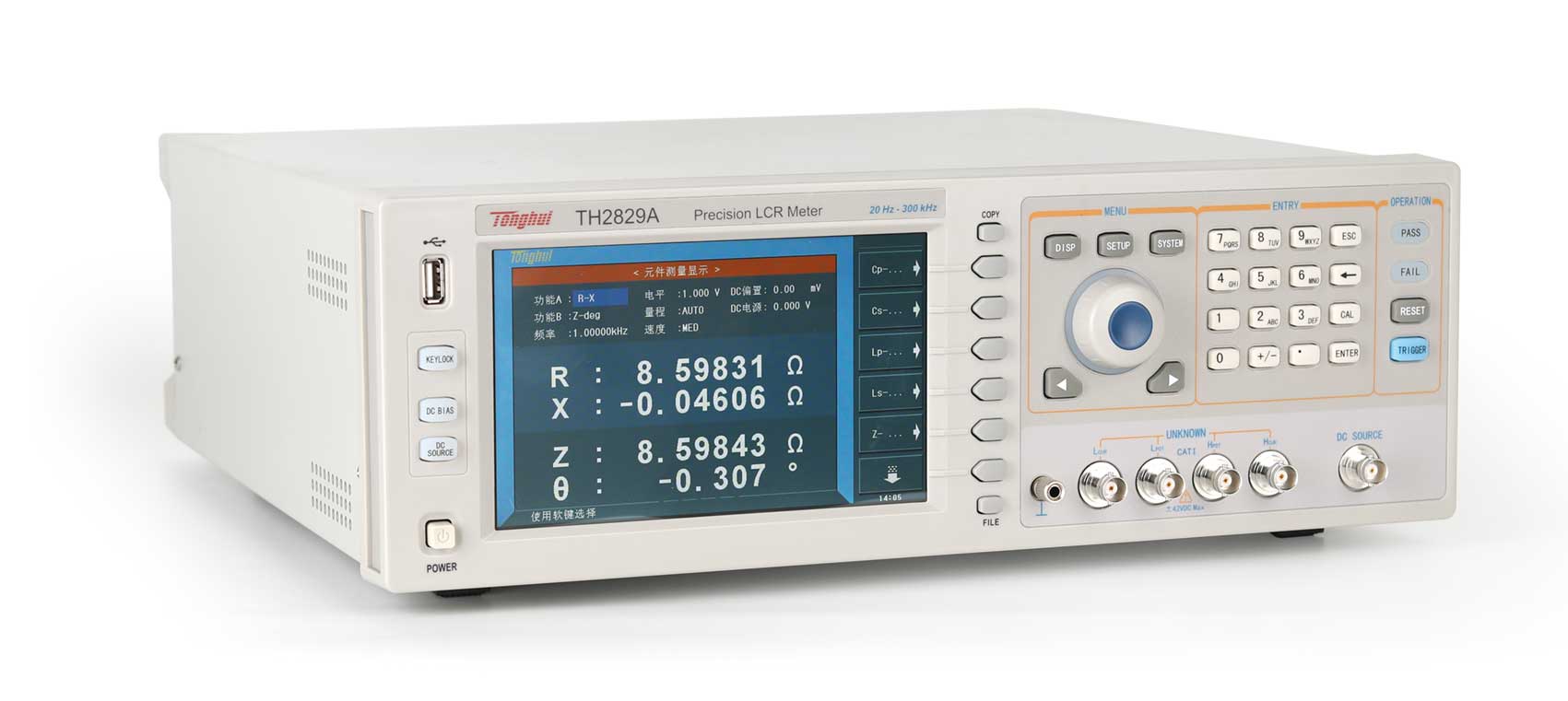

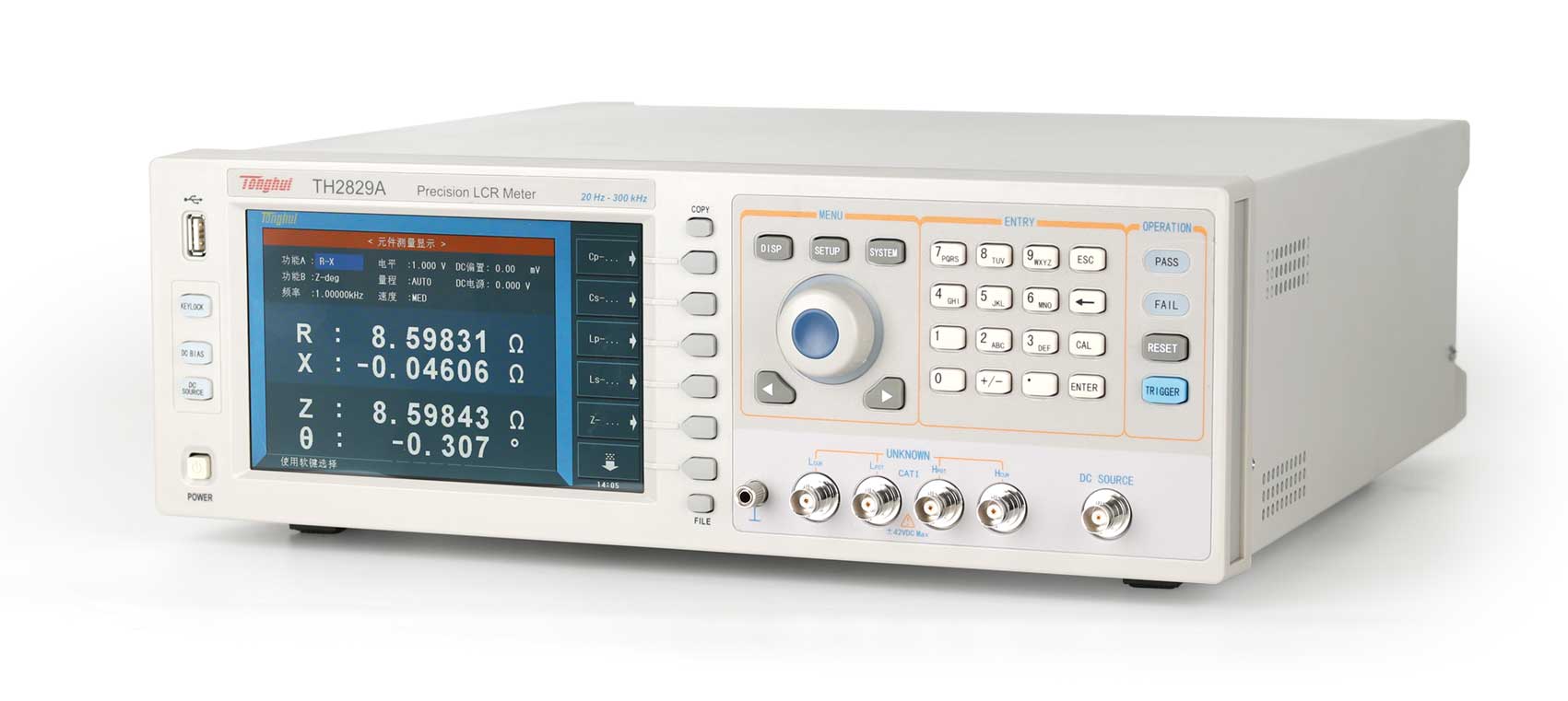

TH2829A 自动元件分析仪

RS232、USBHOST、USBDEVICE、HANDLER、LAN

GPIB

性能特点

■ 测试频率:20Hz-300kHz,分辨率:1mHz

■ 基本精度:0.05%

■ 测试速度:9ms/次

■ 压电陶瓷、超声波换能器等器件的阻抗分析与测试

■ 连续曲线扫描/图形分析功能

■ 可同时显示四种测量参数

■ 800×RGB×480 7寸TFT LCD显示器

■ 内置100组LCRZ设定文件

■ GIF图像、CSV数据文件USB存储器直接存储

■ HANDLER、USB、LAN 、RS232C、GPIB(选件)DCI接口

■ 信号源选择 10V/100mA可编程AC测试电平

■ 10V/100mA可编程DC偏置电源 10V/50mA独立DC电压源

■ 1A直流偏置电流源(选配)120A外部偏流源(选配)
■ 最多201点列表扫描

简介

同惠凭借强大的阻抗测试技术和丰富的研发经验,不断推出新的阻抗测试产品---TH2829系列自动元件分析仪是我公司最新推出的又一力作。

TH2829系列自动元件分析仪应用高速处理器和新的软件系统,使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法,进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源,使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力,使仪器能满足用户最多的应用需求。

得益于新一代处理器的应用,使仪器具有了更强大的数据处理能力,可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络,推进测试自动化,提高测试效率。本系列测试频率最高为:20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB(选配)等丰富的接口,无不彰显丰富的资源,将带给客户较好的性价比体验。

TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。



功能特点

A. 多参数同时测量显示

TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数,包括两个主参数和两个副参数,并且在同一界面可同时显示4个参数的测试值。



B. 高稳定性和高一致性



C. 高速度



D. 功能与界面




E. 材料介电常数测试

配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。



F. 选配附件




A. 上位机软件

a) 通用上位机软件

测试方式:


文件保存:


硬件连接方式:RS232C、USB、GPIB、LAN

数据图像保存格式:TXT、XLS、MDB、CSV、BMP、JPG、PNG

其它功能:自动记录、设置文件保存、用户管理等


b) 压电陶瓷上位机软件

分析设置:



分析结果:




应用

 无源元件:

    电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

 半导体元件:

    LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

 其它元件:

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

 介质材料:

    塑料、陶瓷和其它材料的介电常数和损耗角评估

 磁性材料:

    铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

 半导体材料:

    半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性



操作视频


 请打开微信“扫一扫”,跳转操作视频链接


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

型号

TH2829A

TH2829C

显示器

800×RGB×480 7TFT LCD显示器

测试信号

频率

20Hz300kHz

20Hz1MHz

最小分辨率

1mHz5位频率输入

准确度

0.01%

AC 电平

测试信号电压范围

5mV10Vrms

电压最小分辨率

100μV3位输入

准确度

ALC ON

10% x设定电压 + 2mV

ALC OFF

6% x设定电压 + 2mV

测试信号电流范围

50μA100mA

电流最小分辨率

1μA3位输入

准确度

ALC ON

10% x设定电流 + 20μA

ALC OFF

6% x设定电压 + 20μA

DC 偏置电压源

电压 / 电流范围

0V ±10V / 0mA—±100mA

分辨率

0.5mV / 5μA

电压准确度

1% x设定电压 + 5mV

ISO ON

用于电感、变压器加偏置测试

AC源内阻

ISO ON

100Ω

ISO OFF

30Ω、50Ω、100Ω可选

DCR源内阻

30Ω、50Ω、100Ω可选

DC 电压源

电压 / 电流范围

0V ±10V / 0mA—±50mA

分辨率

1mV

电压准确度

1% x设定电压 + 5mV

输出电阻

100Ω

LCR测试参数

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

测试页面参数显示

两组主、副参数,第二组参数可ON/OFF;多种参数连续扫描图形分析

基本测量准确度

LCR测试参数

0.05%

校准条件

预热时间:≥30分钟;环境温度:23±5oC 信号电压:0.3Vrms-1Vrms;清“0”:OPENSHORT后;测试电缆长度:0 m

测量时间(10 kHz)

快速: 9 ms / 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间

LCR参数显示范围

| Z | , R , X, DCR

0.00001Ω  99.9999MΩ

|Y|, G, B

0.00001μ 99.9999s

C

0.00001pF  9.99999F

L

0.00001μ 99.9999kH

D

0.00001  9.99999

Q

0.00001  99999.9

θ (DEG)

-179.999o  179.999o

θ (RAD)

-3.14159  3.14159

Δ%

-999.999%  999.999%

等效电路

串联, 并联

量程方式

自动, 保持

触发方式

内部, 手动, 外部, 总线

平均次数

1256

校准功能

开路, 短路全频、点频校准,负载校准

数学运算

直读, ΔABS, Δ%

延时时间设定

0 -- 999, 最小分辨率100us



比较器功能



10档分选,BIN1BIN9NGAUX

档计数功能

PASSFAIL前面板LED显示

列表扫描

·最多201点列表扫描,可单独对频率、AC电压/电流、 /DC偏置电压/电流、独立DC 电压进行列表扫描测试。每扫描点可 单独分选

图形分析

·可对频率、AC电平、DC偏置等进行  图形扫描分析。

·设定扫描起始点、终止点,每次扫描点数。

·显示最大值、最小值,读取选择的  任意扫描点值。

·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。

内部非易失性存储器

100LCRZ仪器设定文件记忆

外部USB存储器

GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储

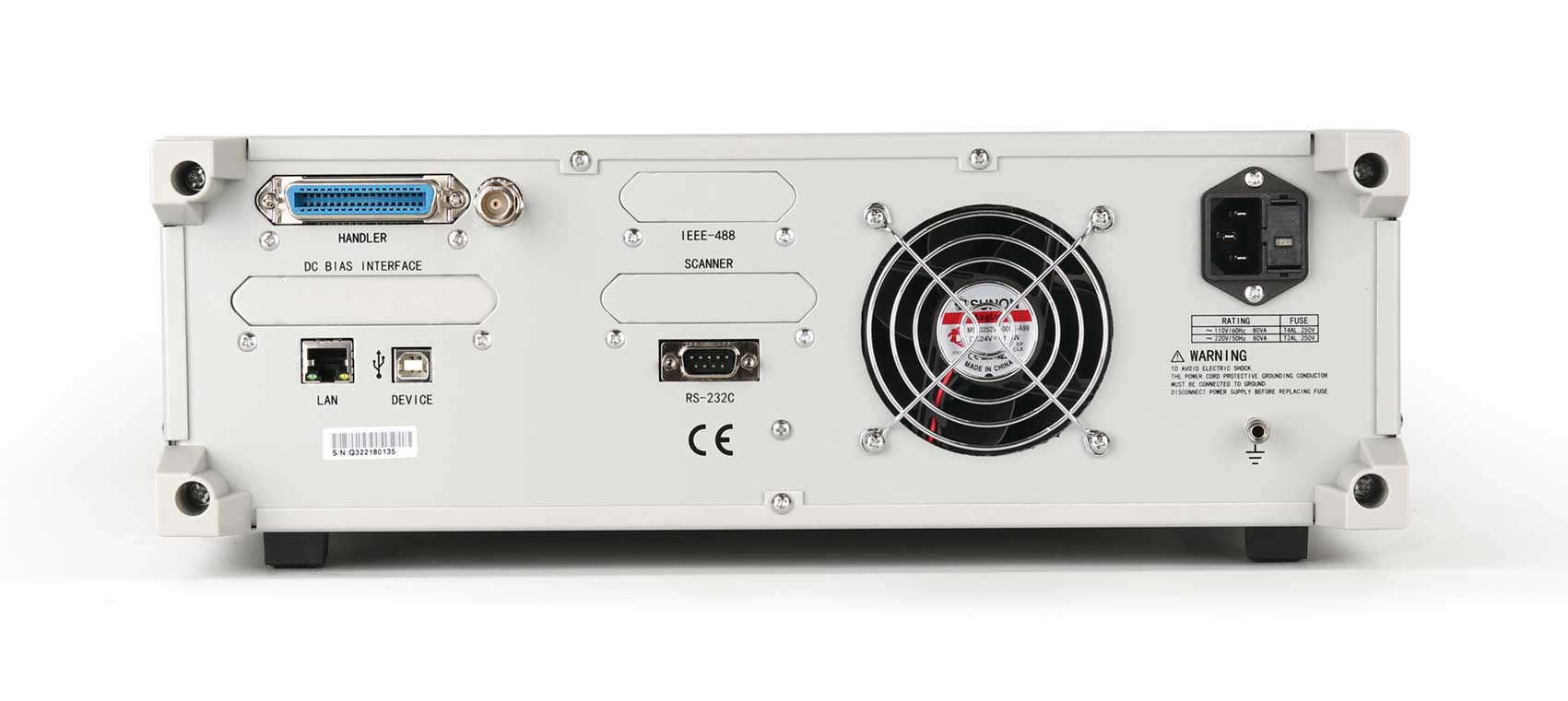

接口

1A偏流源

可内部安装1A直流偏置电流源(选件)

I/O接口

HANDLER,从仪器后面板输出

串行通讯接口

USBRS232C

并行通讯接口

GPIB接口(选件)

网络接口

LAN

存储器接口

USB HOST(前面板)

通用技术参数

工作温度, 湿度

0℃-40, 90%RH

电源要求

电压

99V121V198V242V AC

频率

47Hz63Hz

功耗

最大80VA

体积(W×H×D)

400mm × 132mm × 385mm

重量

13 kg


基本准确度因子曲线:


注:测试信号电平: 0.3Vrms – 1Vrms

   上部数值(无括号的数值)适用于中速和慢速,下部数值(括号中的数值)适用于快速。


附件
标配
配件名称型号

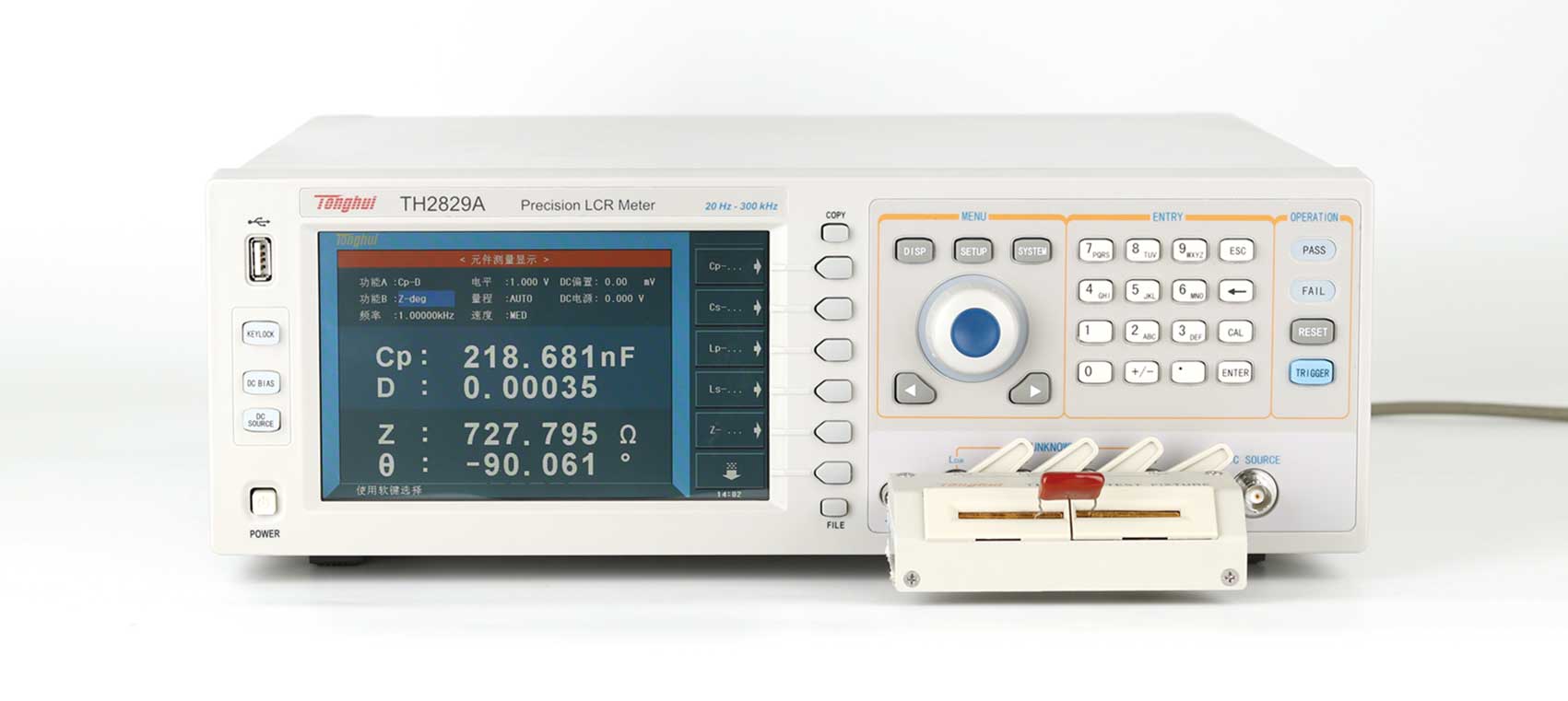

夹具 TH26048
短路片 TH26010
带盒四端绝缘带锁Kelvin测试线 TH26011AS
选配
配件名称型号
