TH2683A 绝缘电阻测试仪

RS232、USBHOST、USBDEVICE

性能特点

 绝缘电阻测试范围:100kΩ - 10TΩ
 测试电压范围:1 - 1000V
 测试充电电流:10mA
 测试速度:30ms/次
 绝缘电阻、漏电流双显示
 针对容性器件的接触检查功能
 4.3寸24色触摸液晶屏,分辨率480X272
 可编程的顺序测试模式
 6档量程,手动或自动模式
 4档比较功能:三档合格、一档不合格
 内部文件数量20组,支持U盘文件存取
 通过U盘自动升级系统固件
 脚踏开关触发功能


简介

 TH2683A绝缘电阻测试仪是带触摸功能和彩色液晶显示的能够快速测量电子元器件(尤其是电容)、介质材料、设备和电线电缆等绝缘性能的测量仪器,它独具绝缘电阻/漏电流双测试功能。TH2683A具有分选输出及外部单脉冲信号输入接口,易于流水线联机操作,配有通信接口可实现计算机对仪器全部功能的异地操作。仪器具有超强的抗干扰能力,测试结果稳定可靠。

应用

超高值电阻器 电容器绝缘电阻、漏电 各种介质绝缘材料、设备和电线电缆 安规要求绝缘测试


操作视频


 请打开微信“扫一扫”,跳转操作视频链接


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

型号

TH2683A

电阻测试


测量范围

100kΩ~10TΩ

测试精度

I>10nA: ±2% I≤10nA: ±5%

电流测试


测试范围

量程1:100uA ~ 1mA ,输入内阻10kΩ量程2:10uA ~ 100uA ,输入内阻10kΩ量程3:1uA ~ 10uA ,输入内阻10kΩ量程4:100nA ~ 1uA ,输入内阻10kΩ量程5:10nA ~ 100nA ,输入内阻1MΩ量程6:1nA ~ 10nA ,输入内阻1MΩ

测试精度

±2%+3pA

测试电压


范围

1V~1000V

精度

电压≥10V时,±1%+1V电压<10V时,±10%+0.1V

电流限制

10mA

开关

在前面板上手动打开或关闭,或通过内置的定时器控制或远控

充电时间

0~999s,可编程

测量延时

0~999s,可编程

测试速度

快速:单次测量时间≤30ms慢速:单次测量时间≤60ms

比较器功能

四档:三档合格,一档不合格

量程方式

自动、保持

存储器

仪器内部,外部U盘

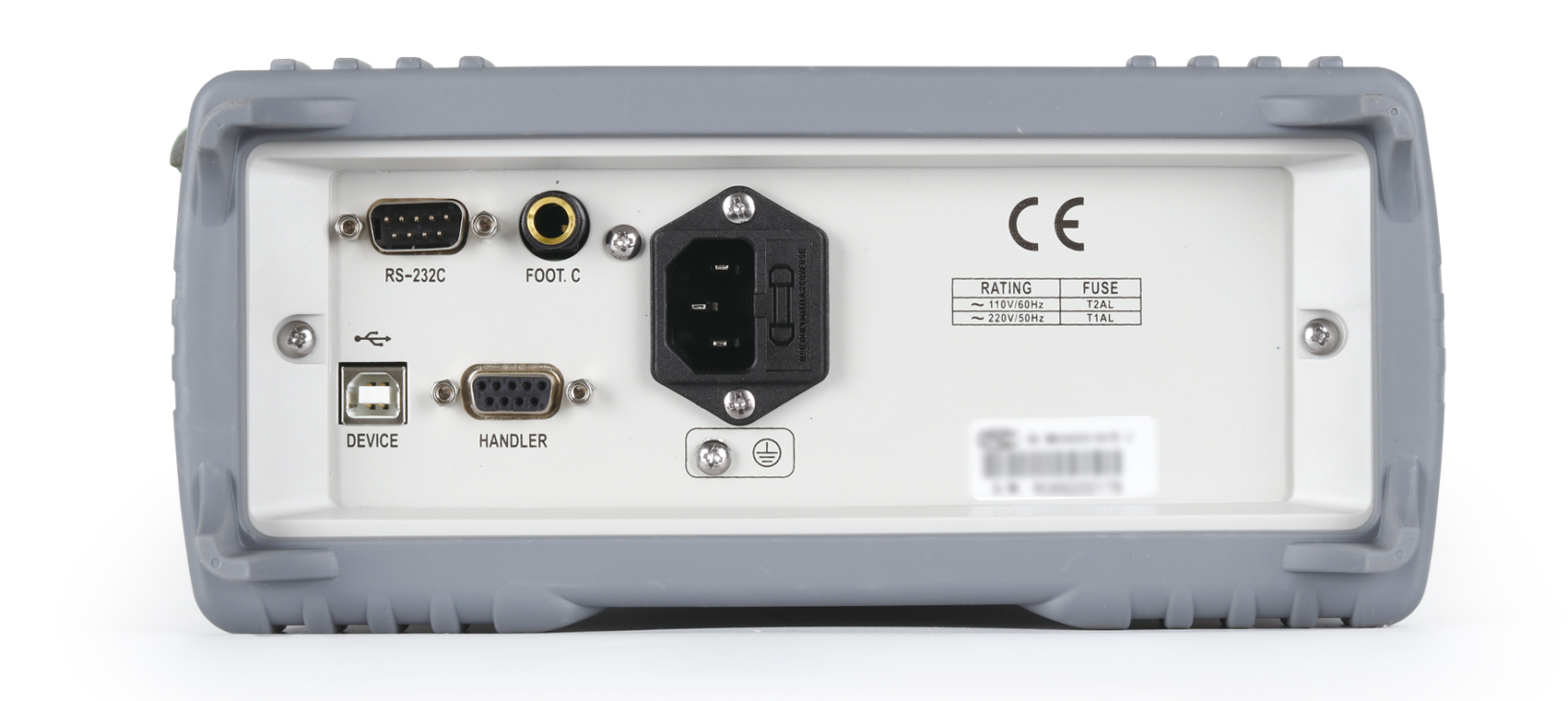

标准接口

RS232C,USB HOST,USB  DEVICE,HANDLER

一般技术参数


工作温湿度

10℃~40℃,≤90%RH

电源要求

90~121V AC(60Hz)   或198~242V AC(50Hz)

功耗

<50VA

体积(mm)

235mmX104mmX360mm(含外套尺寸)

重量

约3.6kg


附件
标配
配件名称型号
两端测试线 TH26004B
选配
配件名称型号
