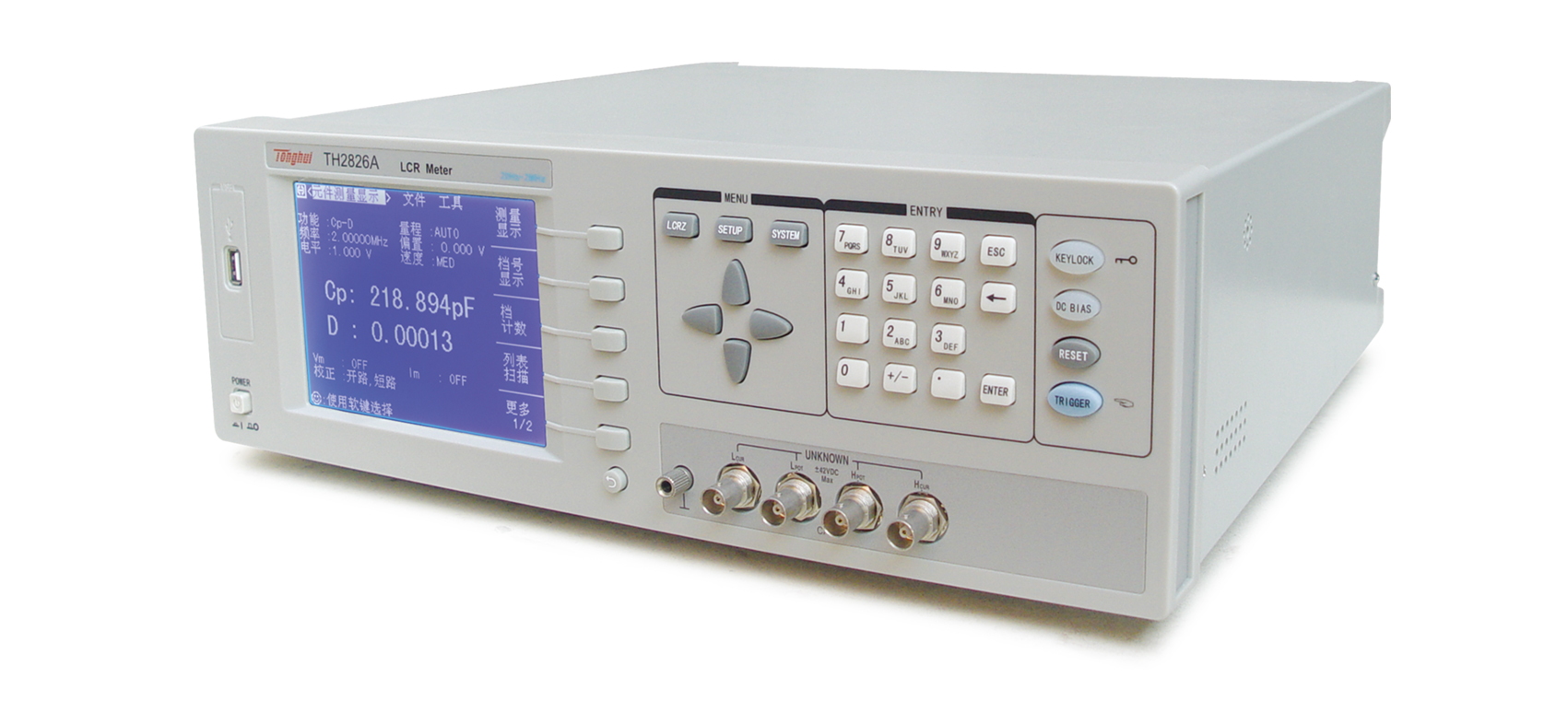

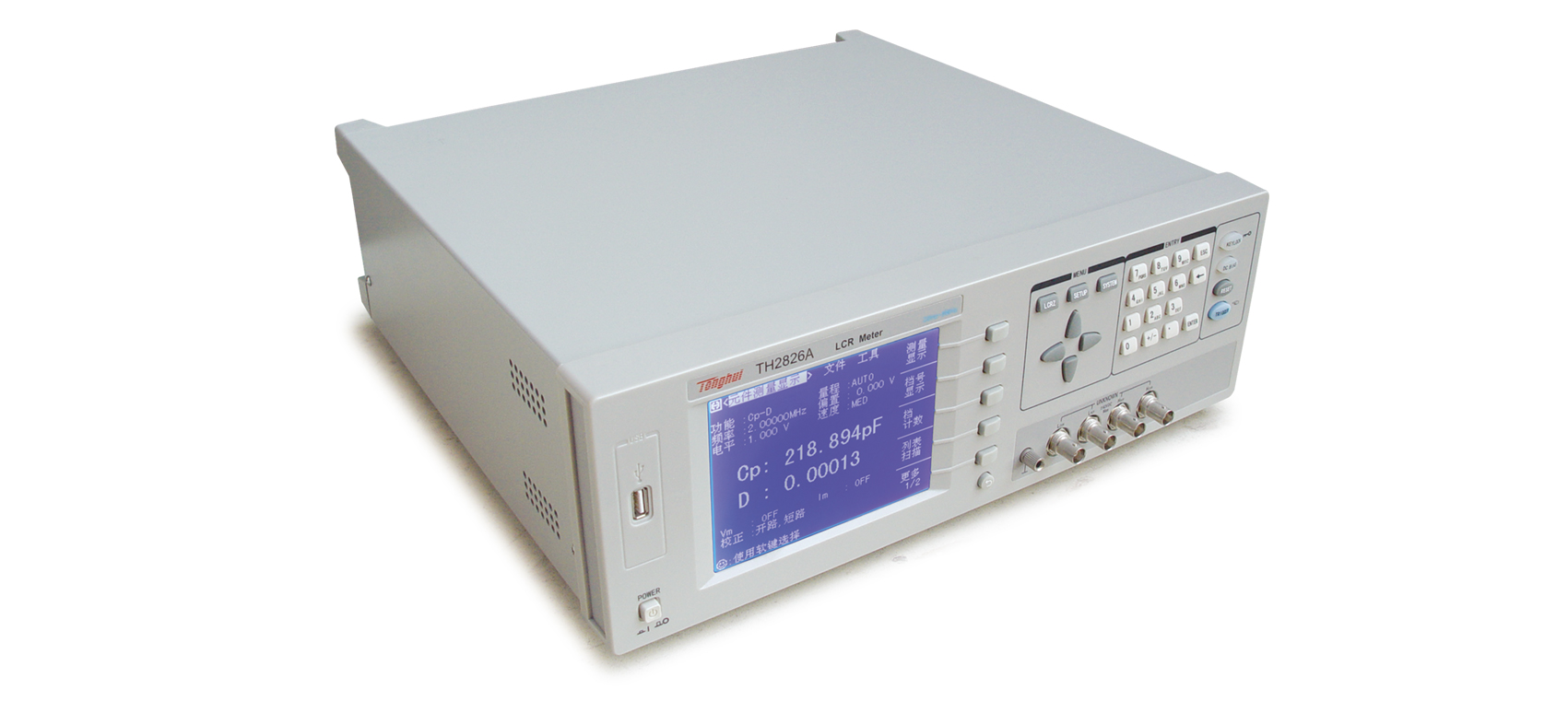

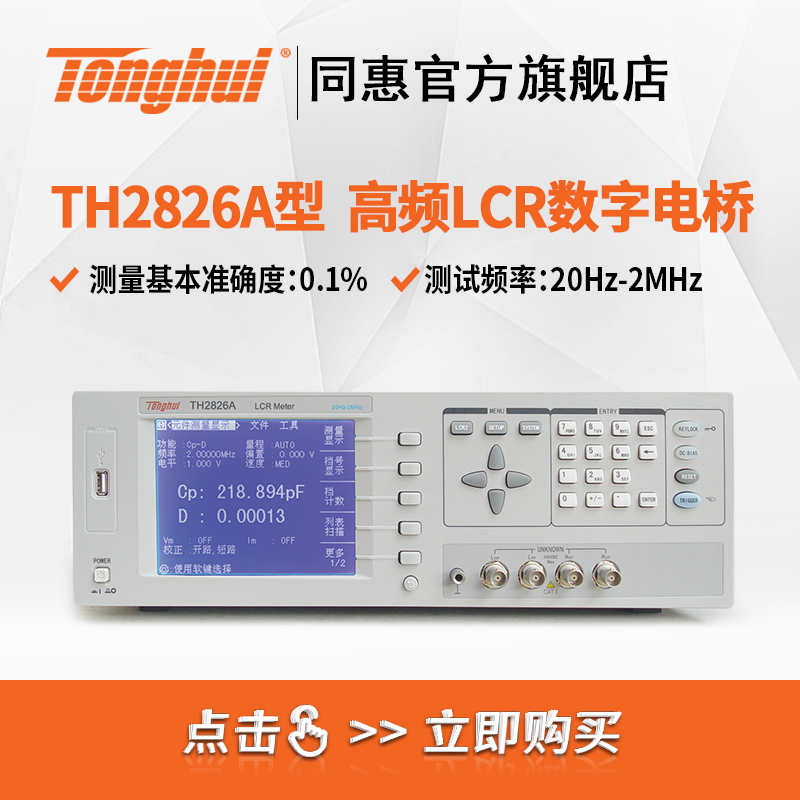

TH2826A 高频LCR数字电桥

RS232、USBHOST、USBDEVICE、HANDLER、LAN

GPIB

性能特点

■ 测试频率:20Hz~2MHz,分辨率:10mHz步进

■ 基本精度:0.1%

■ 测量速度:200次/s

■ 压电陶瓷、超声波换能器等器件的阻抗分析与测试

■ 具有多参数多频列表扫描功能

■ 测试电平10mV~5V, 1mV步进

■ 320×240点阵大型图形LCD显示

■ 五位读数分辨率

■ 可测量22种阻抗参数组合

■ 四种信号源输出阻抗

■ 10点列表扫描测试功能

■ 内部自带直流偏置源

■ 外置偏流源至40A(选件)

■ 电压或电流的自动电平调整(ALC)功能

■ V、I测试信号电平监视功能

■ 图形扫描分析功能

■ 20组内部仪器设定可供储存/读取

■ 内建比较器,10档分选及计数功能

■ 多种通讯接口方便用户联机使用

■ 2m/4m测试电缆扩展(选件)

■ 中英文可选操作界面

■ 可通过USB HOST 自动升级仪器工作程序

简介

TH2826 系列元件测试仪是符合 LXI 标准的新一代阻抗测试仪器,其 0.1% 的基本精度、 20Hz ~ 5MHz 的频率范围可以满足元件与材料的测量要求,可测量低 ESR 电容器和高 Q 电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。

TH2826 系列产品是电子元器件设计、检验、质量控制和生产测试强有力的工具。其超 高速的测试速度使其特别适用于自动生产线的点检机,压电器件的频率响应曲线分析等 等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。TH2826 系列产品 以其卓越的性能可以实现商业标准和军用标准如 IEC 和 MIL 标准的各种测试。



应用

■ 无源元件

    电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件

    LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

■ 其它元件

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料

    塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料

    铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料

    半导体材料的介电常数、导电率和C-V特性

■ 液晶单元

    介电常数、弹性常数等C-V特性


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

测试参数

C,L,R,Z,Y,X,B,G,D,Q,θ,DCR

测试频率

TH2826A

20 Hz~2MHz,10mHz步进

测试信号电平

f≤1MHz

10mV~5V,±(10%+10mV)

f>1MHz

10mV~1V,±(20%+10mV)

输出阻抗

10Ω, 30Ω, 50Ω, 100Ω

基本准确度

0.1%







显示范围







L

0.0001 uH ~ 9.9999kH

C

0.0001 pF ~ 9.9999F

R,X,Z,DCR

0.0001 Ω ~ 99.999 MΩ

Y, B, G

0.0001 nS ~ 99.999 S

D

0.0001 ~ 9.9999

Q

0.0001 ~ 99999

θ

-179.99°~ 179.99°

测量速度

快速: 200次/s(f﹥30kHz) ,100次/s(f﹥1kHz) 中速: 25次/s, 慢速: 5次/s

校准功能

开路 / 短路点频、扫频清零,负载校准

等效方式

串联方式, 并联方式

量程方式

自动, 保持

显示方式

直读, Δ, Δ%

触发方式

内部, 手动, 外部, 总线

内部直流偏

电压模式

-5V ~ +5V, ±(10%+10mV), 1mV步进

置源

电流模式(内阻为50Ω)

-100mA ~ +100mA, ±(10%+0.2mA),20uA步进

比较器功能

10档分选及计数功能

显示器

320×240点阵图形LCD显示

存储器

可保存20组仪器设定值

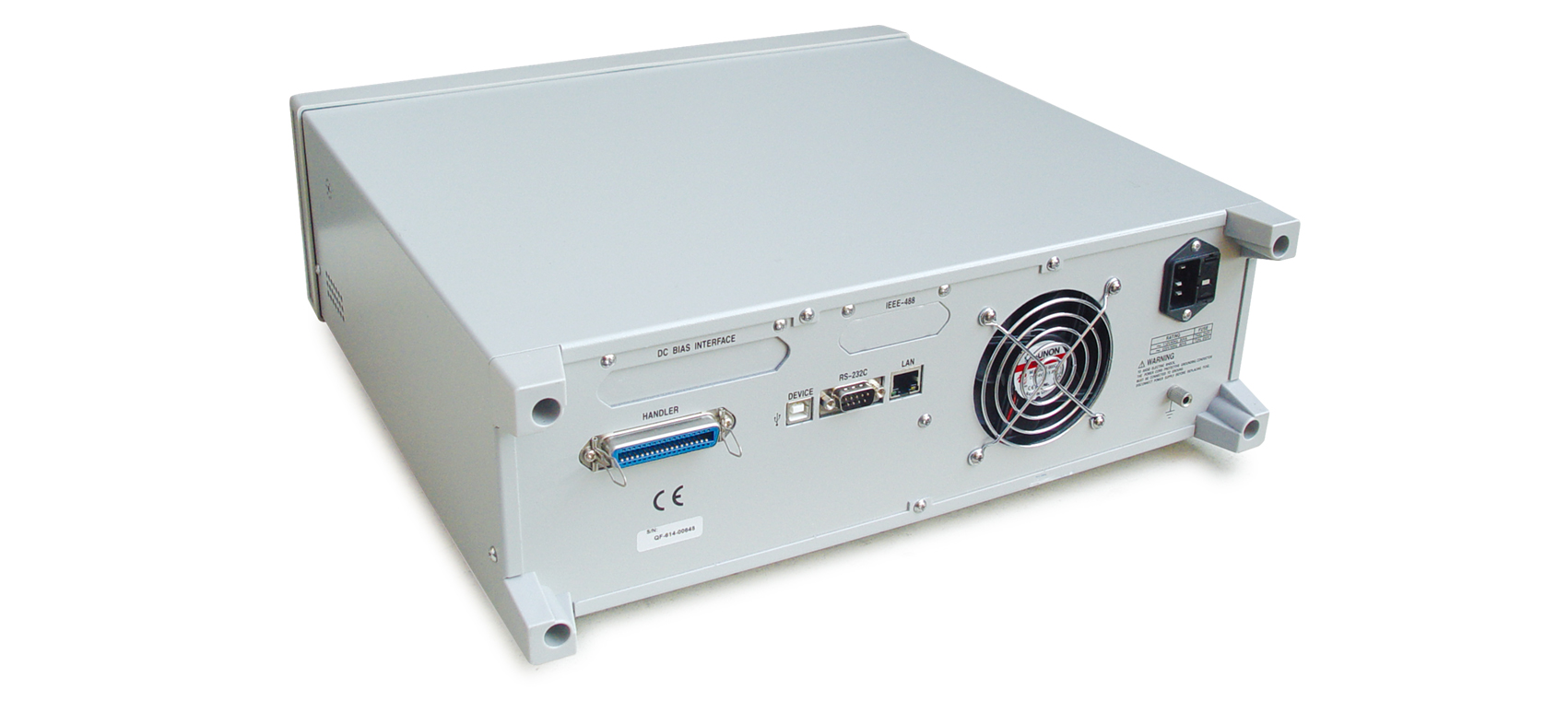

接口

USB DEVICE( USBTMC and USBCDC support)

USB HOST(FAT16 and FAT32 support)

LAN(LXI class C support)

RS232C

HANDLER

GPIB(选件)


附件
标配
配件名称型号
夹具 TH26048
短路片 TH26010
带盒四端绝缘带锁Kelvin测试线 TH26011BS
选配
配件名称型号
