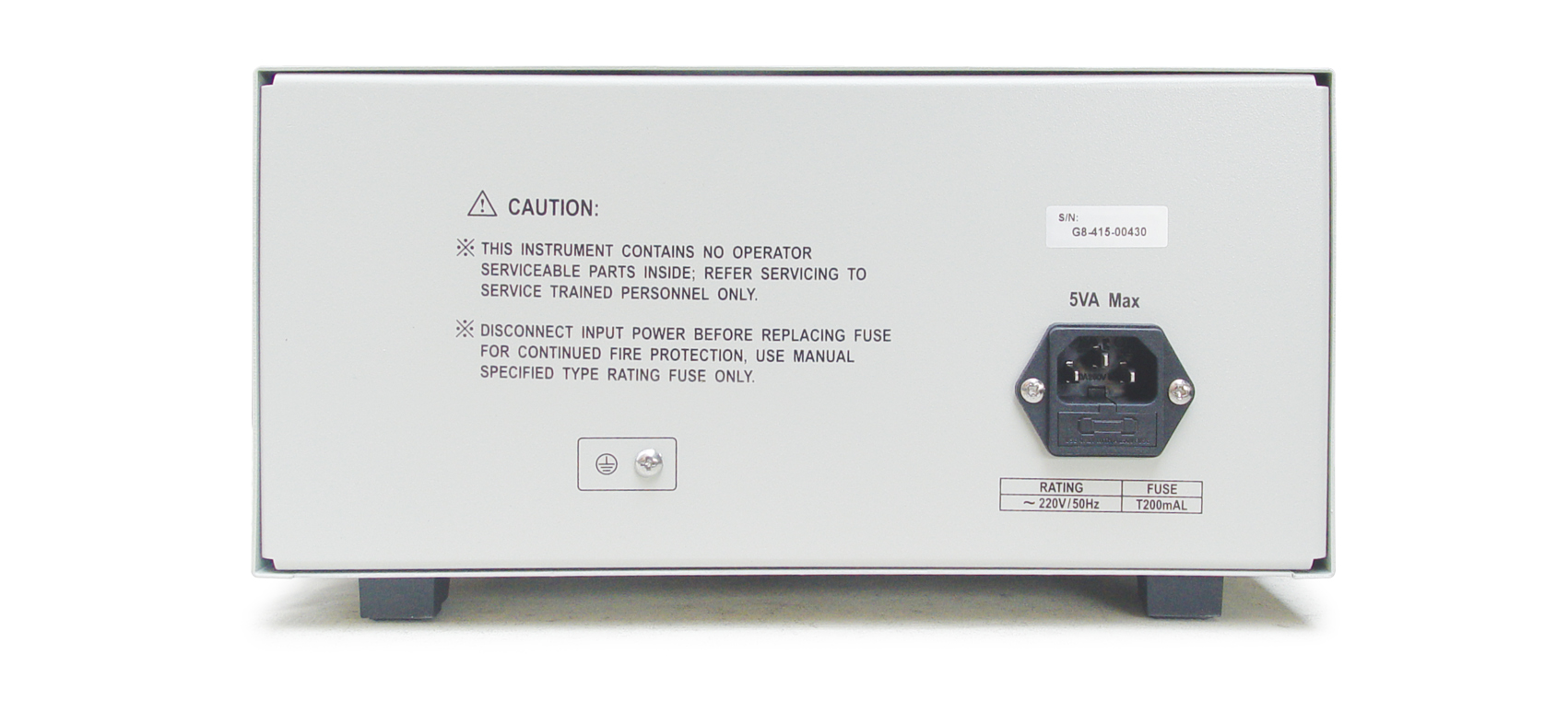

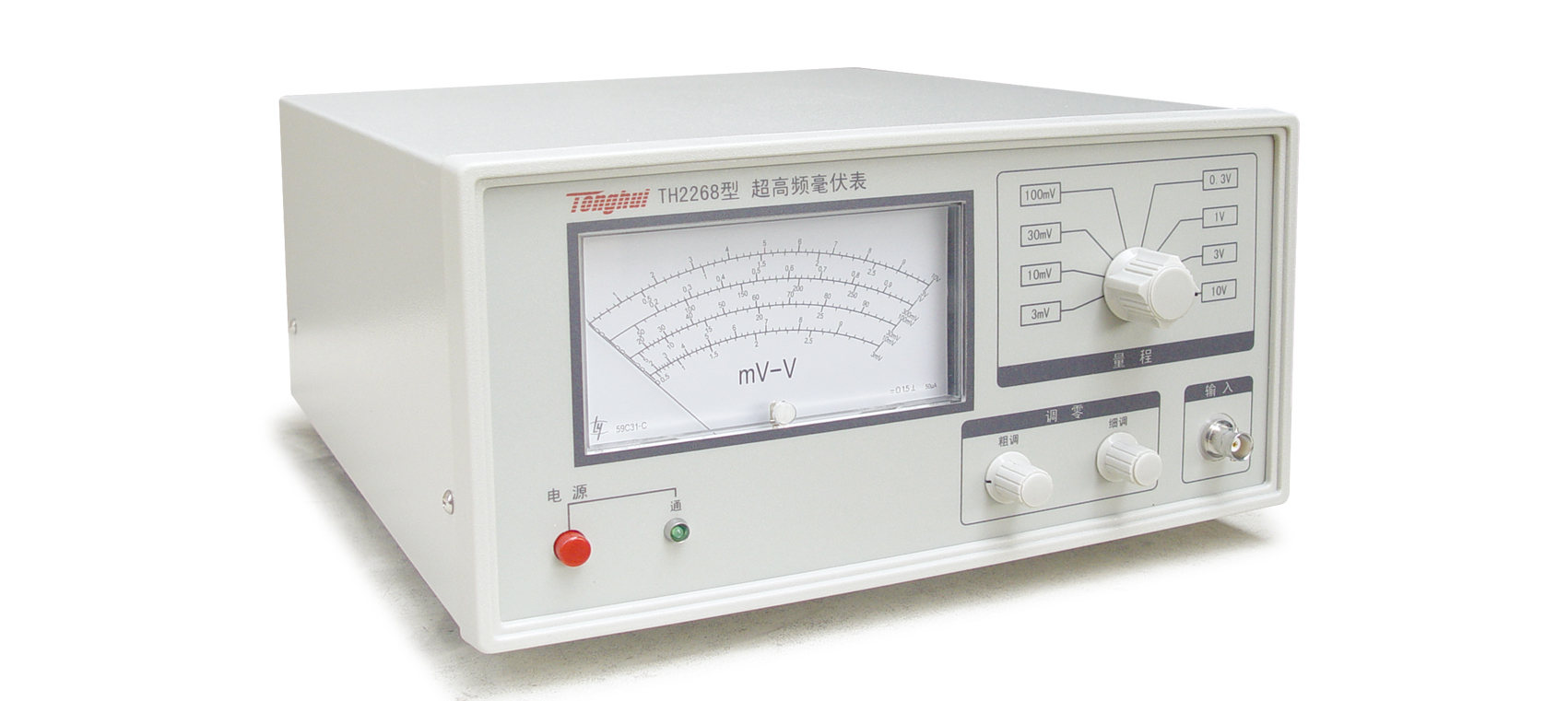

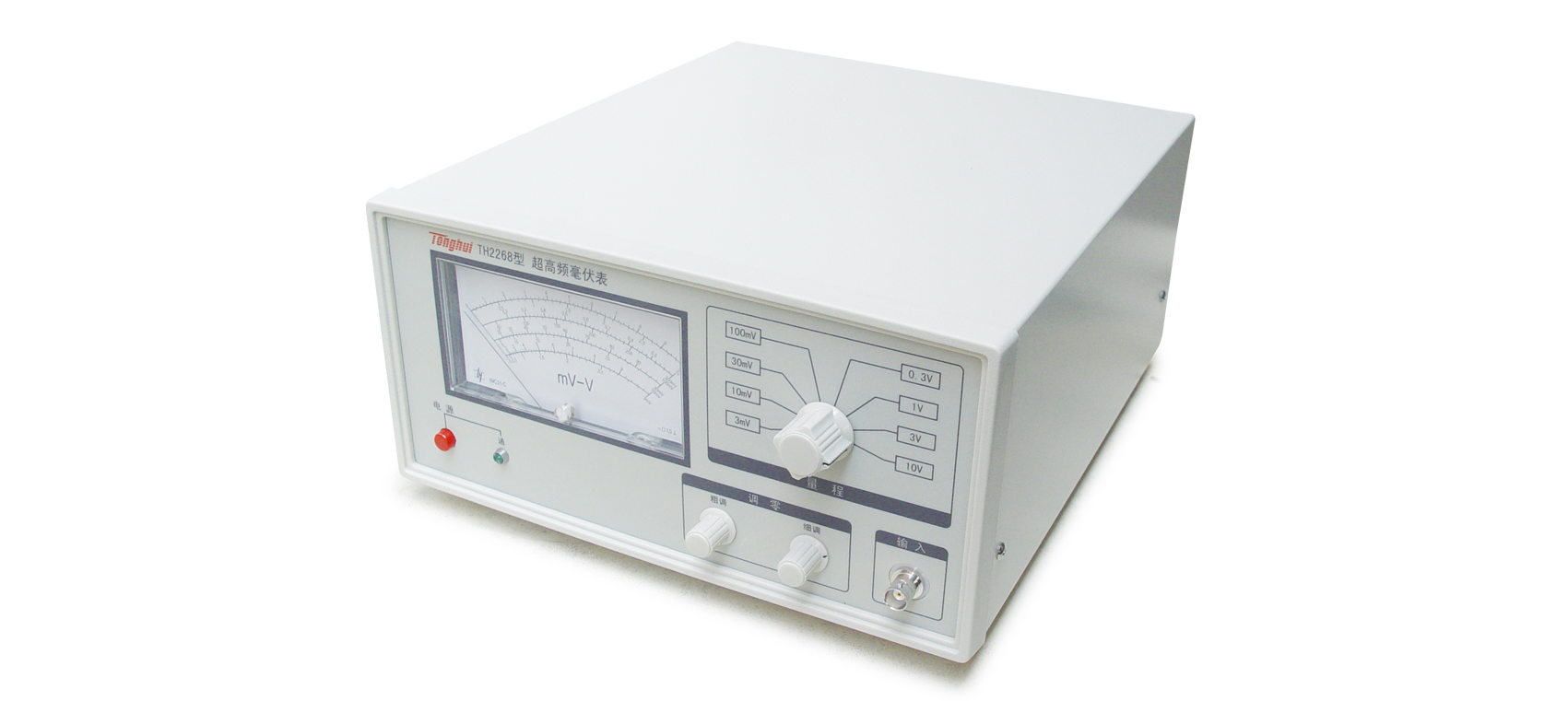

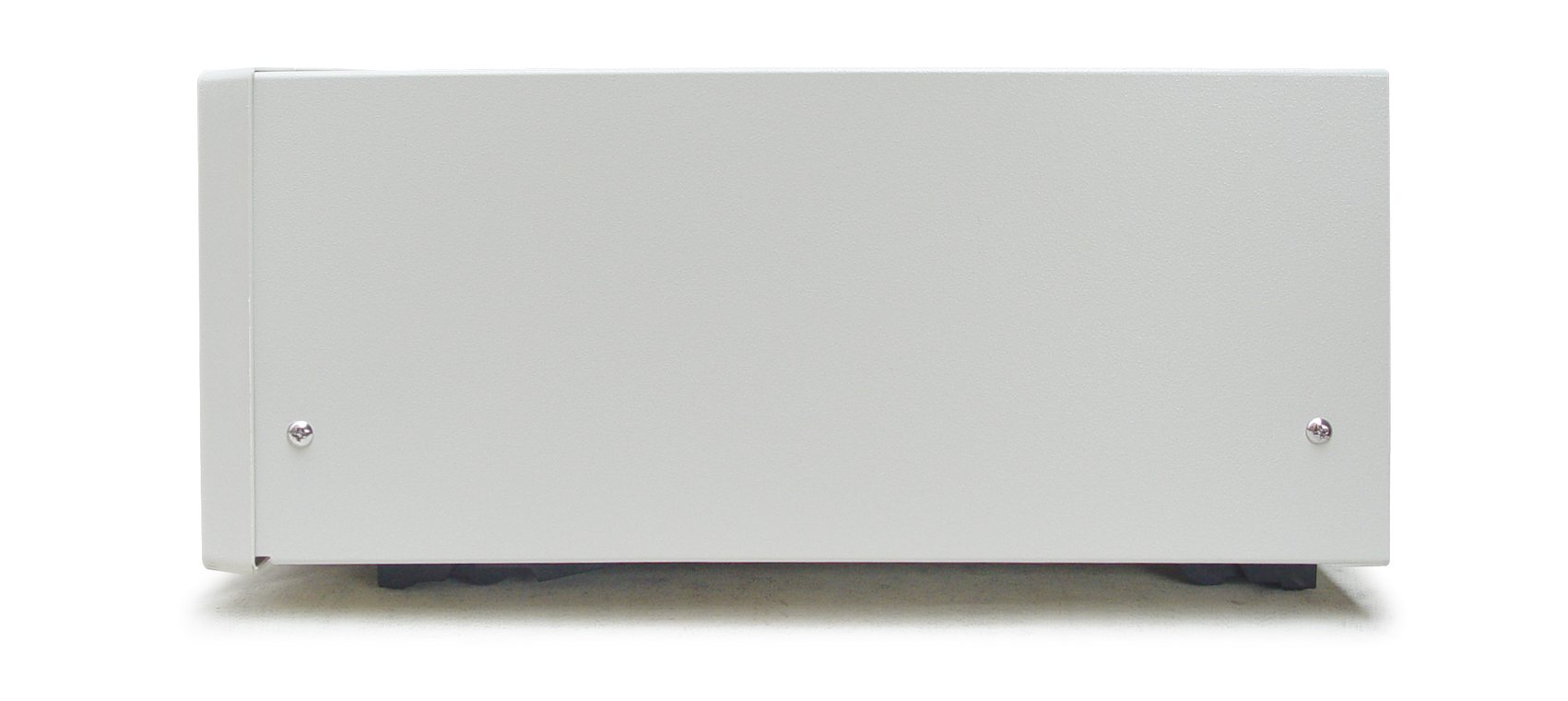

TH2268 超高频数字毫伏表
性能特点

频率范围:1kHz-1200MHz

测试电压范围:1mV-10V

操作简便

频率响应好,驻波系数(VSWR)小


简介

 TH2268超高频毫伏表主要用于工厂、部队、学校、科研实验室测量1kHz-1200MHz频率范围的正弦波有效值电压。仪器采用检波放大电路,具有良好的超高频特性,它解决了从低频到超高频电压的过渡测量。

应用
技术参数

型号

TH2268

测量电压和功率电平,量程范围

3mV,10mV,30mV,100mV,300mV, 1V,3V,10V 8个量程

频率带宽

1KHz-1200MHz

基本准确度

满刻度的±2%

显示方式

大表头指示

输入阻抗

高阻抗探头≥100KΩ;能插入50Ω同轴三通测量超高频电压

过载电压

AC≤15Vrms, DC≤50V



频率响应误差

1kHz-500MHz ≤±4-8%

500MHz-800MHz≤±10%

800MHz-1200MHz≤±15%



电压驻波系数

300MHz以下≤1.15

800MHz以下≤1.3

1000MHz以下≤1.35


附件
标配
配件名称型号
同轴三通 TH19005
50Ω同轴负载 TH19006
选配
配件名称型号
