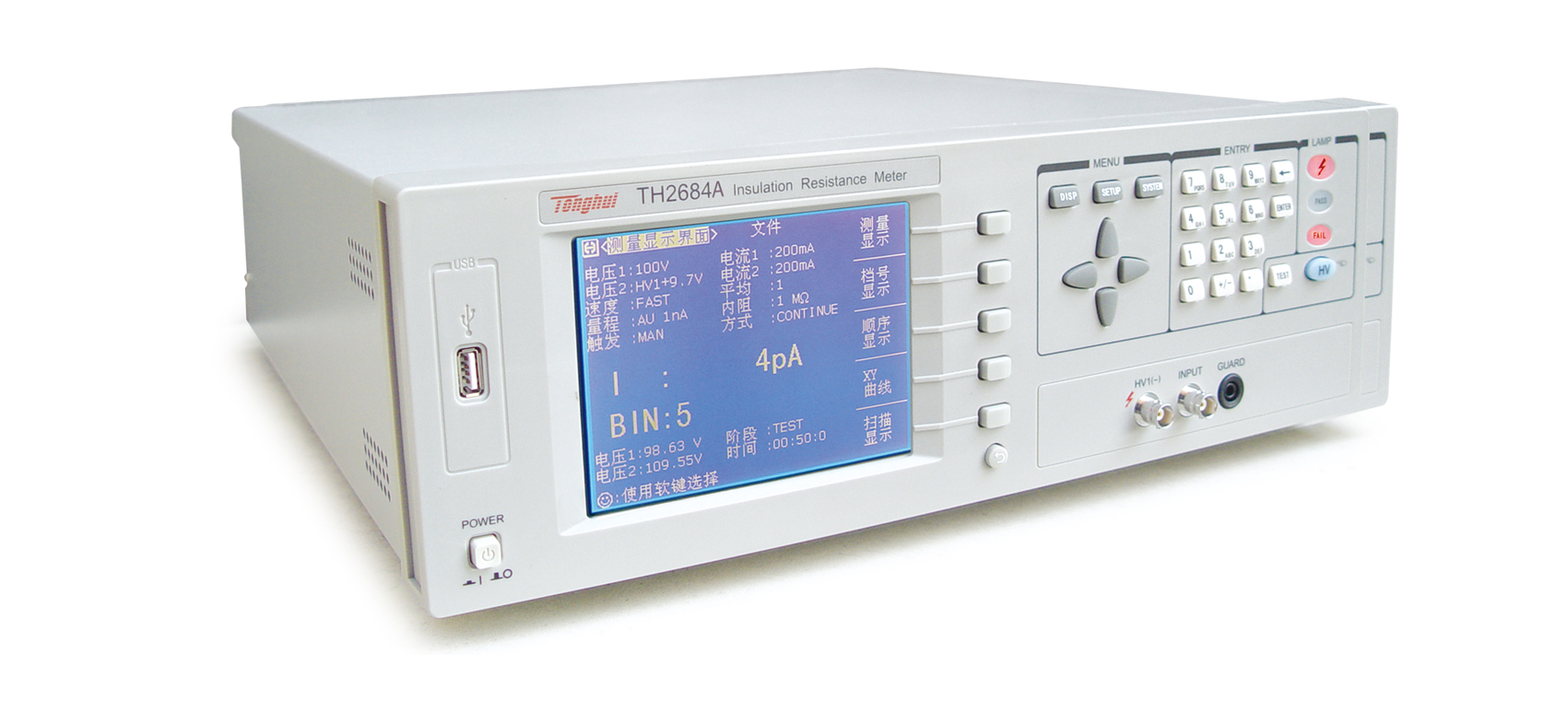

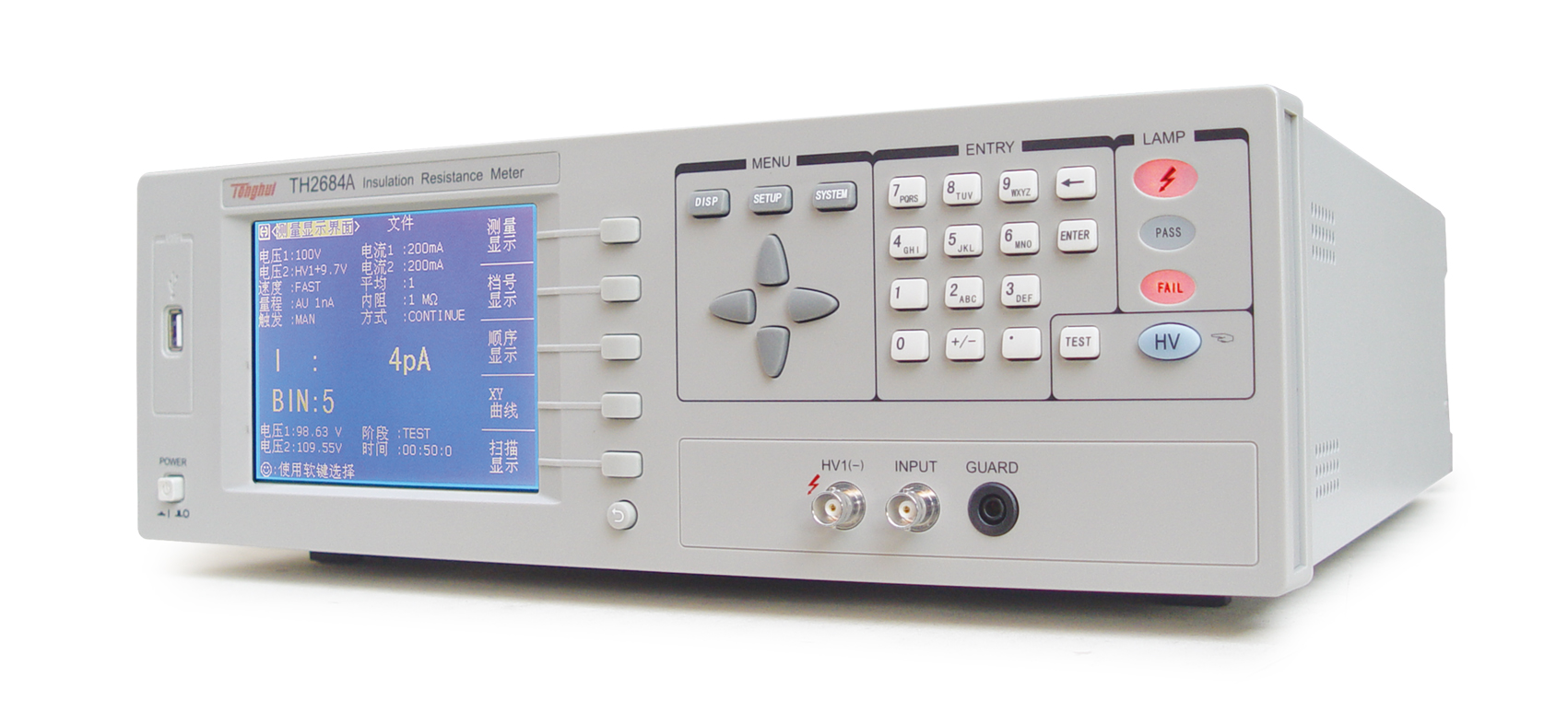

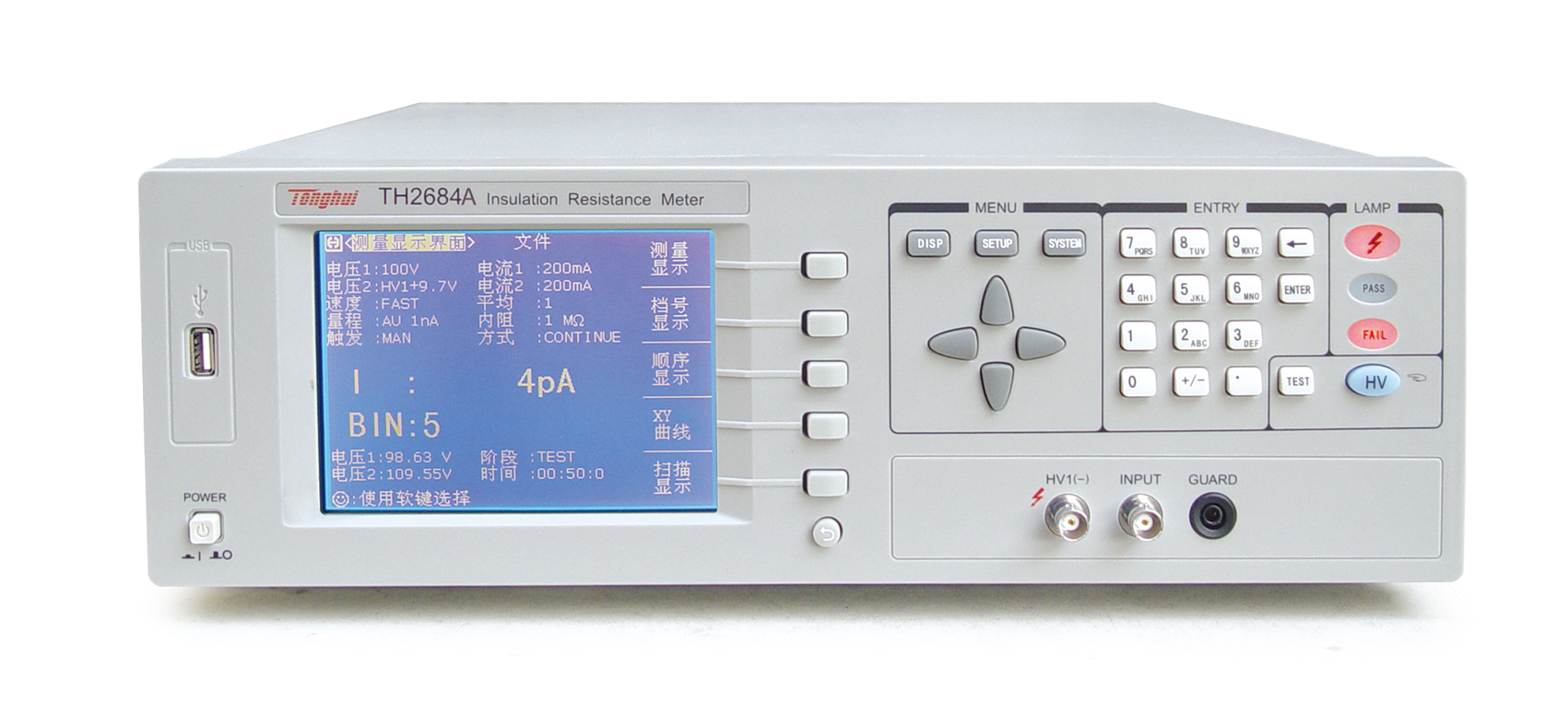

TH2684A 绝缘电阻测试仪

RS232、USBHOST、USBDEVICE、HANDLER

GPIB

性能特点

 绝缘电阻测试范围:10kΩ - 100TΩ
 测试充电电流:2mA,25mA,100mA
 测试速度:50ms/次
 高测量精度:±2% (< 1TΩ )
 测试电压范围:10 - 1000V,1V步进(单路)
 320X240大屏幕的LCD显示,中英文可选操作界面
 超低漏电流测试:最低到10pA,精度2%,±2pA
 针对容性器件的接触检查功能
 采用可切换输入内阻技术,保证仪器快速准确的测试

 7档量程,手动或自动模式
 4档分选档位比较功能

 可编程测试模式,实现客户自定义电压电流曲线测试方案
 具有电阻(R)/时间(T)或电流(I)/时间(T)两种曲线测试界面
 屏幕截图可快存于U盘
 通过U盘自动升级系统固件
 Handler接口用于可实现联机操作
 RS232C、USB Device实现远程控制
 支持扫描接口,为用户的大批量测试提供方便

简介

 TH2684A型高精度绝缘电阻测试仪是一款能快速测量电子元器件,介质材料,设备和电线电缆等绝缘性能的智能化测量仪器。采用大尺寸的液晶,人性化的菜单布局,使用户可更方便的操作仪器。

 TH2684A可由用户自行编程测试步骤,最多可达18步。例如,用户可编程充电,等待,测试,放电等,每个步骤最长可持续100s。

 TH2684A标配RS232,USB DEVICE,Handler等接口。其中Handler接口为实现自动测试系统提供了方便。扫描口,则为大量元器件的测试提供了方便。用户还可以配一台扫描仪来加快元器件的测试。





应用

超高值电阻器

电容器绝缘电阻、漏电

各种介质绝缘材料、设备和电线电缆

安规要求绝缘测试

可做高压直流电源


技术参数
型号TH2684A
测试输出
测试电压范围10-1000V,1V步进
测试充电电流2mA,25mA,100mA
电压精度2% ± 1V
电阻测试
测量显示范围10 kΩ–100TΩ
测试精度IR < 1T: 2%
电流测试
测量显示范围1pA - 1mA
测试精度2% ± 2pA
量程数量7
量程工作模式自动、保持
响应速度< 50ms(量程保持)
测试平均次数1 - 100
连续测试间隔< 100ms(量程保持)
其它
充电时间0 - 1000s
测量延时0 - 1000s
源电阻200Ω
放电电阻2kΩ
工作模式手动、内置的定时器、远控
特殊测试模式R-T、I-T
比较器功能四档:(三档合格,一档不合格)
存储器可保存20组仪器设定值

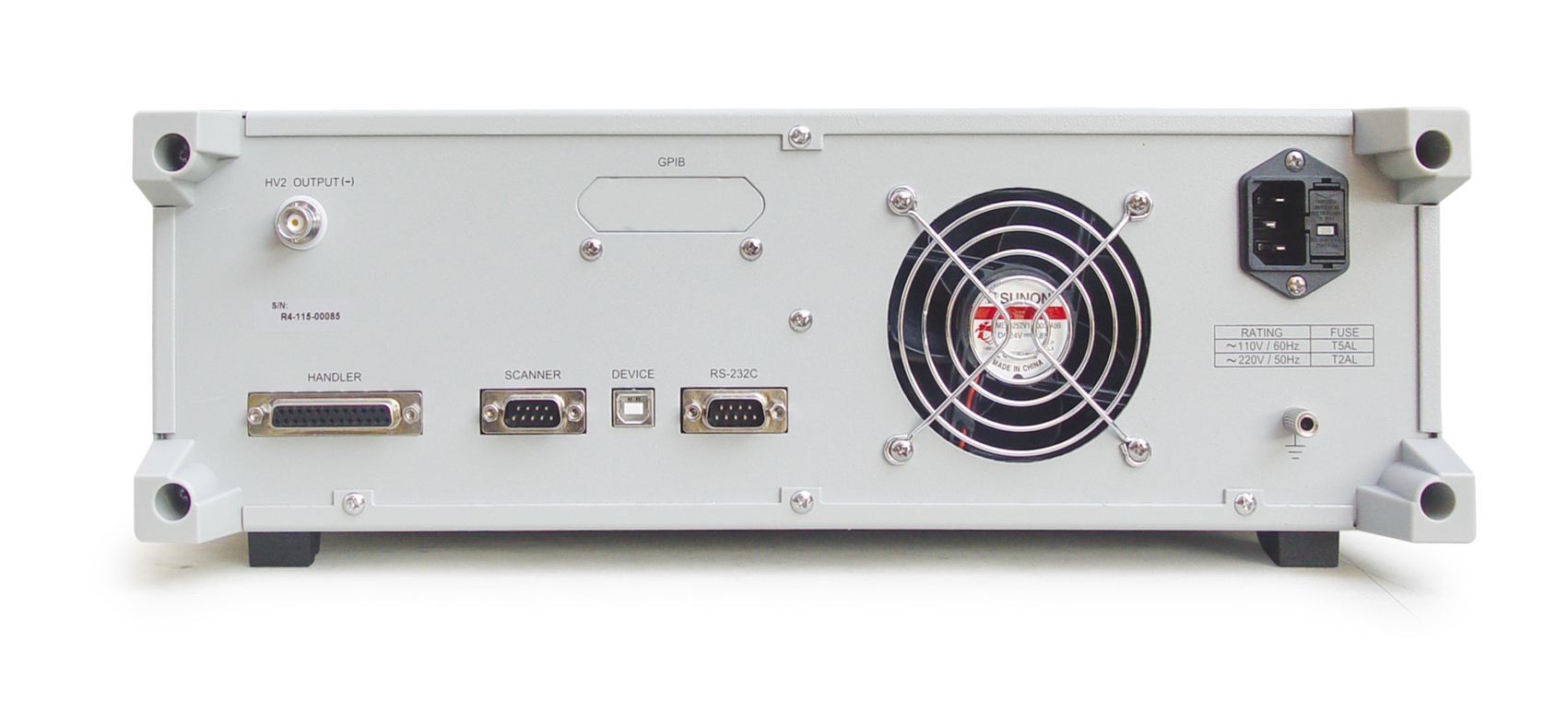

标准接口GPIB,(选件)RS232C, HANDLER接口输出,USB DEVICE( USB TMC and USB CDC support),  USB HOST(FAT16 and FAT32 ), 扫描接口
工作温度、湿度10℃ -40℃,≤  90% RH
电源要求90 - 130 V AC(60Hz) 198 - 260V AC(50HZ)
功耗250W
体积(mm)400(W)×132(H)×430(D)
重量14kg


附件
标配
配件名称型号
两端测试线 TH26004B
选配
配件名称型号
