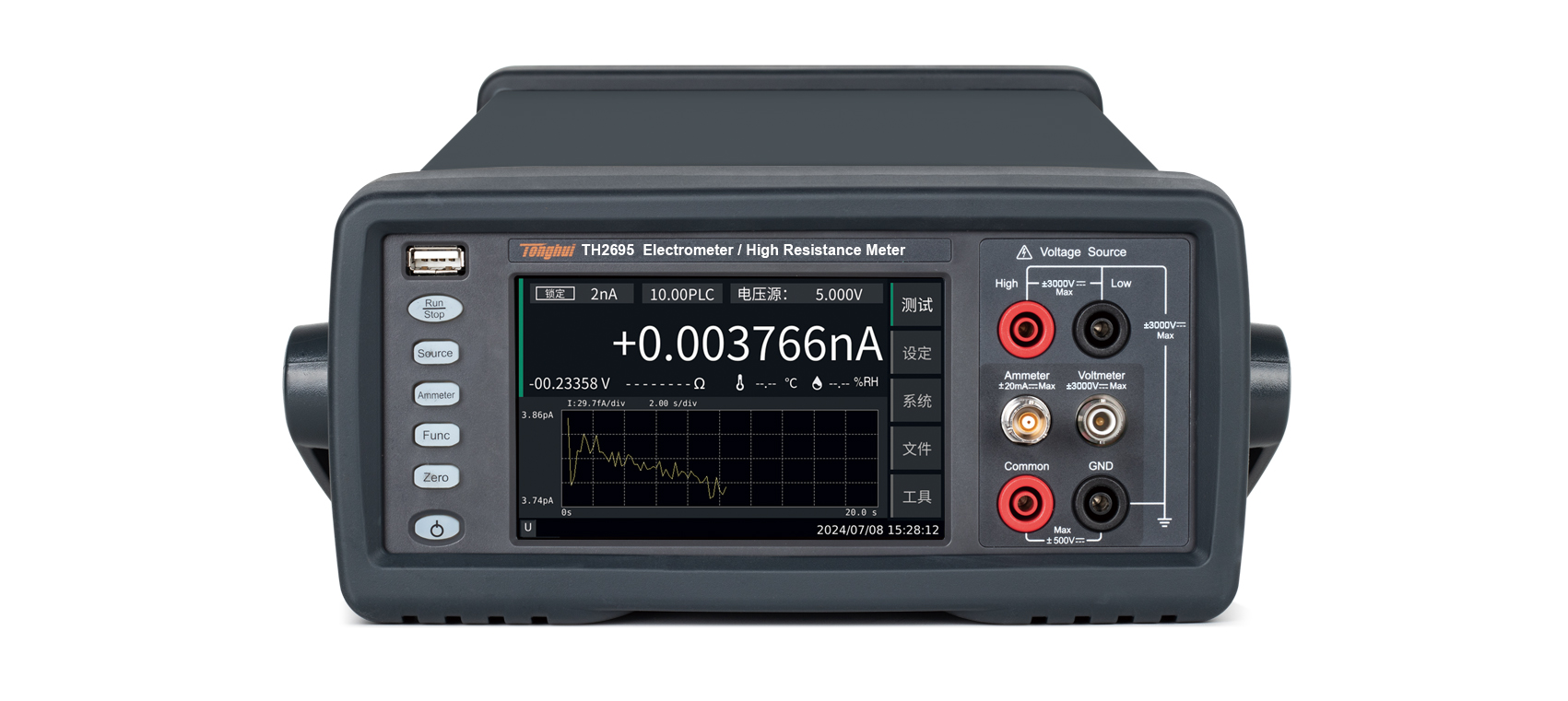

n 5.0英寸电容式触摸屏
n 6½位测量分辨率
n 四种测量模式:高阻仪、电压表、电流表、静电计
n 独立的电流和电压测量
n 内置±3000V电压源,3000V档位最大电流输出能力10mA
n 电流量程:2pA-20mA,电流分辨率达0.01fA(10-17A)
n 测量电阻高达3EΩ(1018Ω)(TH2695A为1.5EΩ)
n 电压建立时间10ms以内
n 支持脉冲输出,最小可设置脉宽10ms,脉宽设置分辨率1ms
n 可编程电压输出,内置多种电压扫描波形
n 源-测量同步功能,同步误差时间小于1ms
n 最低电流量程内的内阻压降<20μV
n 低至2nC量程的电荷测量
n 支持电压测量达1500V/3000V
n 温度和湿度测量
n 时域视图,捕获瞬态信号效应和选择指定测量数据
n 支持数据记录
n 配置专用屏蔽测试盒
TH2690系列涵盖飞安表/皮安表/静电计/高阻计,构建了一个全面的多需求测量能力矩阵,该矩阵树立了测量功能的标杆。具体而言,飞安表/静电计部分,凭借0.01fA(10-17A)最小电流分辨率,可满足大部分场景的微弱电流测量需求。高阻计支持测量高达3/1.5EΩ(1018Ω)的电阻,并且内置电压源分为3000V/1500V。
包括以下几种类型:
快速选型 | TH2695 | TH2695A | TH2690 | TH2690A | TH2690H | TH2691 | TH2691A | TH2691H |
测量分辨 | 6 ½ 位 | |||||||
电流分辨率 | 0.01fA | 0.01fA | 0.1fA | 1fA | 0.01fA | 0.1fA | 1fA | 0.01fA |
最大电阻 | 3000PΩ | 1500PΩ | 100PΩ | 1PΩ | 1000PΩ | - | - | - |
电荷测量 | 1 fC - 2μC | 1 fC - 2μC | 1 fC - 2μC | - | 1 fC - 2μC | - | - | - |
温湿度测量 | √ | √ | √ | - | √ | - | - | - |
电压源 | ±3000 V | ±1500 V | ±1000 V | - | - | - | ||
电压分辨率 | 1mV | 1mV | 1mV | - | - | - |
n 材料特征测试
半导体、纳米材料、聚合物材料、介质材料、电化学材料、铁电材料、石墨烯、陶瓷、生物材料、橡胶、薄膜、金属、有机材料等
n 电子元器件泄漏电流和绝缘电阻测试
电容器、电阻器、二极管、晶体管、传感器、TFT和CNT等类型、光电器件、纳米器件、太阳能电池、开关、继电器等
n 电子/非电子系统
离子束、 电子束、 传感系统、 粒子测量、 嵌入式精密仪器等
n 第三代半导体材料和器件I-V特性测量
n 体电阻/表面电阻率测量
产品型号 | TH2695 | TH2695A | TH2690 | TH2690A | TH2690H | TH2691 | TH2691A | TH2691H | |||
显示 | |||||||||||
显示器 | 5.0英寸电容式触摸彩色LCD显示器 | ||||||||||
测量分辨率 | 6½位 | ||||||||||
电流测量 | |||||||||||
量程 | 精度 | 分辨率 | 备注 | ||||||||
2pA | ±(1%+5fA) | 0.01fA | 适用于 TH2695 / TH2695A / TH2690H / TH2691H | ||||||||
20pA | ±(1%+5fA) | 0.1fA | 适用于 TH2695 / TH2695A / TH2690 / TH2690H / TH2691 / TH2691H | ||||||||
200pA | ±(0.5%+5fA) | 0.1fA | 适用于 TH2695 / TH2695A / TH2690 / TH2690H / TH2691 / TH2691H | ||||||||
2nA | ±(0.2%+50fA) | 1fA | 适用于 所有机型 | ||||||||
20nA | ±(0.2%+3pA) | 10fA | 适用于 所有机型 | ||||||||
200nA | ±(0.2%+5pA) | 100fA | 适用于 所有机型 | ||||||||
2μA | ±(0.1%+50pA) | 1pA | 适用于 所有机型 | ||||||||
20μA | ±(0.05%+500pA) | 10pA | 适用于 所有机型 | ||||||||
200μA | ±(0.05%+5nA) | 100pA | 适用于 所有机型 | ||||||||
2mA | ±(0.05%+50nA) | 1nA | 适用于 所有机型 | ||||||||
20mA | ±(0.05%+500nA) | 10nA | 适用于 所有机型 | ||||||||
电阻测量 | |||||||||||
量程 | 精度 | 分辨率 | 备注 | ||||||||
1MΩ | ±(0.135%+1Ω) | 1Ω | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
10MΩ | ±(0.135%+10Ω) | 10Ω | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
100MΩ | ±(0.185%+100Ω) | 100Ω | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
1GΩ | ±(0.285%+1kΩ) | 1kΩ | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
10GΩ | ±(0.41%+10kΩ) | 10kΩ | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
100GΩ | ±(0.41%+100kΩ) | 100kΩ | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
1TΩ | ±(0.45%+1MΩ) | 1MΩ | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
10TΩ | ±(0.75%+10MΩ) | 10MΩ | 适用于 TH2695 / TH2695A / TH2690 / TH2690H | ||||||||
100TΩ | ±(2.6%+100MΩ) | 100MΩ | 适用于 TH2695 / TH2695A / TH2690 / TH2690H | ||||||||
量程 | 电流量程 | 电压源 | 备注 | ||||||||
1MΩ | 200μA | 20V | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
10MΩ | 20μA | 20V | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
100MΩ | 2μA | 20V | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
1GΩ | 200nA | 20V | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
10GΩ | 20nA | 20V | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
100GΩ | 2nA | 20V | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
1TΩ | 2nA | 200V | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
10TΩ | 200pA | 200V | 适用于 TH2695 / TH2695A / TH2690 / TH2690H | ||||||||
100TΩ | 20pA | 200V | 适用于 TH2695 / TH2695A / TH2690 / TH2690H | ||||||||
最大测量电阻 | 3000PΩ(1015) | 1500PΩ(1015) 100PΩ 1000TΩ 1000PΩ | ------ | ||||||||
电压测量(独立输入单元) | |||||||||||
量程 | 精度±(%+偏差) | 分辨率 | 备注 | ||||||||
2V | ±(0.05%+40μV) | 1μV | 适用于 TH2690 / TH2690A / TH2690H | ||||||||
20V | ±(0.05%+400μV) | 10μV | 适用于 TH2690 / TH2690A / TH2690H | ||||||||
150V | ±(0.05%+300μV) | 100μV | 适用于 TH2695A | ||||||||
300V | ±(0.05%+600μV) | 100μV | 适用于 TH2695 | ||||||||
1500V | ±(0.05%+300μV) | 1mV | 适用于 TH2695A | ||||||||
3000V | ±(0.05%+6mV) | 1mV | 适用于 TH2695 | ||||||||
输入阻抗 | >200TΩ | ------ | |||||||||
电荷测量(指标在1s内有效) | |||||||||||
量程 | 精度 | 分辨率 | 备注 | ||||||||
2nC | ±(0.5%+50fC) | 1fC | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
20nC | ±(0.5%+500fC) | 10fC | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
200nC | ±(0.5%+5pC) | 100fC | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
2μC | ±(0.5%+50pC) | 1pC | 适用于 TH2695 / TH2695A / TH2690 / TH2690A / TH2690H | ||||||||
电压源 | |||||||||||
量程 | 精度±(%+偏差) | 分辨率 | 最大输出电流 | 备注 | |||||||
20V | ±(0.05%+2mV) | 1mV | ±20mA | 适用于 TH2695A / TH2690 / TH2690A / TH2690H | |||||||
40V | ±(0.05%+4mV) | 1mV | ±20mA | 适用于 TH2695 | |||||||
200V | ±(0.05%+20mV) | 1mV | ±20mA | 适用于 TH2695A | |||||||
400V | ±(0.05%+40mV) | 1mV | ±20mA | 适用于 TH2695 | |||||||
1000V | ±(0.05%+100mV) | 35mV | ±1mA | 适用于 TH2690 / TH2690A / TH2690H | |||||||
1500V | ±(0.05%+150mV) | 1mV | ±20mA | 适用于 TH2695A | |||||||
3000V | ±(0.05%+300mV) | 1mV | ±20mA | 适用于 TH2695 | |||||||
电压源功能 | 直流、扫描(单扫描、双扫描、列表扫描)、ARB(方波) | ------ | |||||||||
温度测量范围及精度 | |||||||||||
-40℃-10℃ | 1℃ | ------ | |||||||||
10℃-55℃ | 0.5℃ | ------ | |||||||||
55℃-80℃ | 1℃ | ------ | |||||||||
湿度测量范围及精度 | |||||||||||
0-20%RH | 4% | ------ | |||||||||
20-80%RH | 3% | ------ | |||||||||
80-100%RH | 4% | ------ | |||||||||
视图模式 | 仪表视图、图形视图、直方图、滚动视图 | ||||||||||

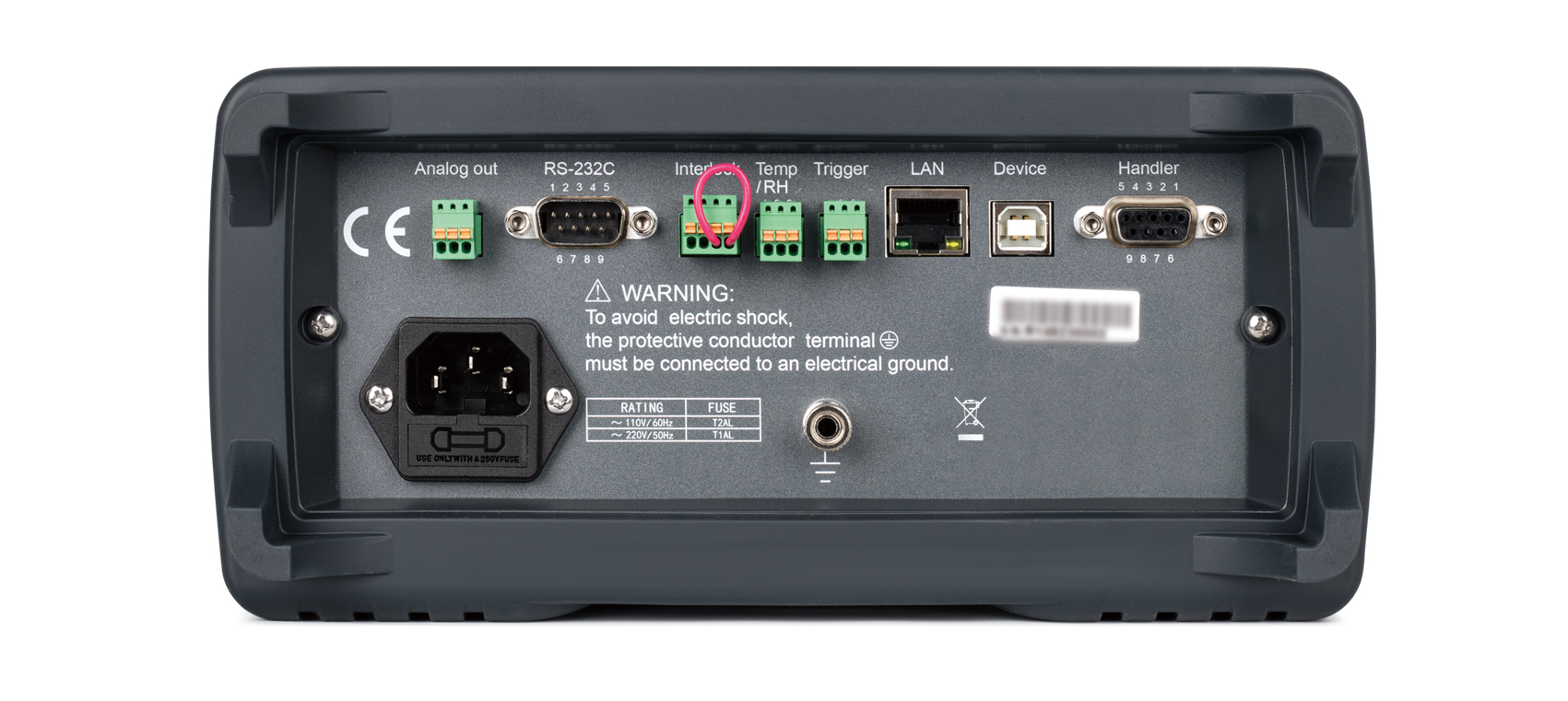

测试端子 | |||||||||||
电压输入 | 三轴BNC(TH2695/TH2695A为高压BNC) | ------ | |||||||||
电流输入 | 三轴BNC | ||||||||||
电压输出 | √ | ------ | |||||||||
COMMON | √ | ||||||||||
GROUND | 香蕉座 | ||||||||||
接口 | |||||||||||
D/A输出 | ±2VFS | ||||||||||
HANDLER | √ | ||||||||||
通讯接口 | RS232、USB DEVICE、USB HOST、LAN | ||||||||||
传感器输入 | 温湿度 | ------ | |||||||||
互锁输入 | √ | ------ | |||||||||
环境温度与湿度 | |||||||||||
使用温湿度范围 | 0°C--45°C,30%--80%,无冷凝 | ||||||||||
存放温湿度范围 | -20°C--60°C,10%--90%,无冷凝 | ||||||||||
精度保证温湿度 | 23℃±5℃,30%-80%RH | ||||||||||
预热时间 | 1小时 | ||||||||||
环境温度变化 | 自校准后小于±3℃ | ||||||||||
校准周期 | 1年 | ||||||||||
一般指标 | |||||||||||
电源 | AC:90V-264V,50/60Hz;或DC:127V-370V | ||||||||||
功率 | 60W | ||||||||||
上架尺寸 | 215(W)×88(H)×565(D) | 215(W)×88(H)×412(D) | |||||||||
外形尺寸 | 235(W)×111(H)×590(D) | 235(W)×111(H)×440(D) | |||||||||
重量 | 5.5kg | 4kg | 3.5kg |
