TH6721A 可编程开关直流电源
性能特点

• 输出:360W(0-80V/0-12.5A)

• 4位LED数码管显示

• 宽量程操作,定功率输出

• 高效率和高功率密度

• 可编程内部电阻,仿真电池输出

• 恒流优先模式,为LED供电时减少电压和电流过冲

• 主从串并联操作

• 旋钮对电压电流值进行粗调和细调

• 可编程电压或电流的上升时间

• 模拟控制接口:通过外部模拟信号控制

简介

      TH6700A系列是一款单路输出、宽范围可编程开关直流电源,有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台同型号电源,满足更高的输出电压和输出电流需求。

      TH6700A系列具有可调斜率功能,用户可以设置输出电压、电流的上升、下降时间,避免开关瞬间的浪涌电流破坏器件。

      TH6700A系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式,这会瞬间给容性负载带来较大的浪涌电流。TH6700A系列在输出开启瞬间,能优先运行在CC模式,避免突发的尖峰电流,保护器件。

      TH6700A系列的可编程内阻功能可应用于仿真电池的输出。例如,TH6700A可以设置模拟电池内阻的电阻值,从而使输出电压下跌。

      TH6700A系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值,输出立即关闭;机器内部的温度一旦超过一定的温度,输出也会立即关闭。

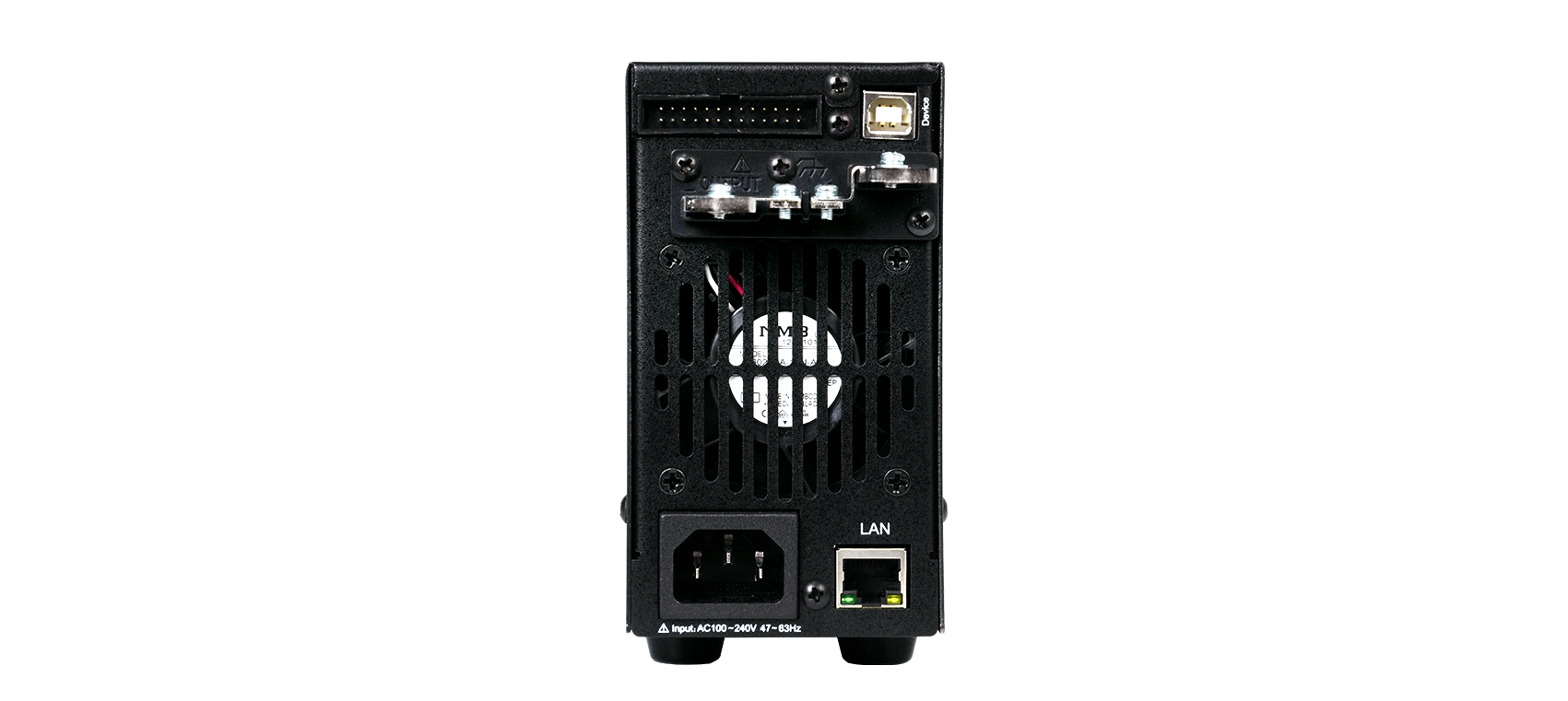

      TH6700系列后面板可以接成两端测量或四端测量。接成四端测量时具有远端补偿功能,可补偿电源到待测件上的压降。


TH6700系列可编程开关直流电源包括以下几种类型:

型号

电压

电流

功率

TH6711A

0-30V

0-33A

360W

TH6712A

0-30V

0-66A

720W

TH6713A

0-30V

0-100A

1080W

TH6721A

0-80V

0-12.5A

360W

TH6722A

0-80V

0-25A

720W

TH6723A

0-80V

0-37.5A

1080W

TH6731A

0-250V

4.2A

360W

TH6732A

0-250V

8.4A

720W

TH6733A

0-250V

12.6A

1080W

TH6741A

0-800V

1.32A

360W

TH6742A

0-800V

2.64A

720W

TH6743A

0-800V

3.96A

1080W


应用

• 研发和设计验证通用测试

• 新能源:太阳能电池,新动力汽车,电动自行车

• 生产线工作台常规测试、维修

• 自动化设备集成测试

• 太阳能光伏模拟测试

• 教学实验室

• LED测试

技术参数

功能特点


A.可调斜率功能

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出

例如:设置输出电压为20V,电压转换速率为5V/s,则上升时间为4s;

电压转换速率为10V/s,则上升时间为2s;

电压转换速率为20V/s,则上升时间为1s;

电压转换速率为40V/s,则上升时间为0.5s。



B.可编程内部电阻 - 仿真电池输出

电池一般具有内部电阻,在使用电池供电时,输出电压由于电池的内部电阻分压,会出现电压下跌。



使用TH6700设置模拟内阻值,从而使输出电压下跌,模拟电池的真实输出。


C.恒压(CV)/恒流(CC)优先选择模式 – 保护被测件

传统电源在输出开启时通常处于CV模式,这会瞬间给电容性负载带来一个较大的浪涌电流。

恒压优先模式,用于在输出开启时获取较快的电压爬升速度,以便针对需要电压高速的测试场景。

恒流优先模式是指在输出开启瞬间,优先运行在CC模式,可以避免突发的尖峰电流,保护器件免遭浪涌电流损坏。输出电流无过冲,用来测试恒流工作特性的待测物。


技术参数

参数

TH6711A

TH6712A

TH6713A

TH6721A

TH6722A

TH6723A

输出

功率

额定功率

360W

720W

1080W

360W

720W

1080W

功率限制

约额定功率*105%

电压

额定电压

0-30V

0-80V

最大电压

31.5V

84V

电流

额定电流

0-33A

0-66A

0-100A

0-12.5A

0-25A

0-37.5A

最大电流

36A

72A

108A

13.5A

27A

40.5A

设置

电压

范围

0-31.5V

0~84V

电流

范围

0-36A

0-72A

0-108A

0-13.5A

0-27A

0-40.5A

负载调节率*1

电压

≤20mV

≤45mV

电流

≤41mA

≤77mA

≤113mA

≤18.5mA

≤32mA

≤45.5mA

电源调节率*2

电压

≤18mV

≤43mV

电流

≤41mA

≤77mA

≤113mA

≤18.5mA

≤32mA

≤45.5mA

设定值解析度

电压

10mV

电流

10mA

10mA

100mA

10mA

10mA

10mA

回读值解析度

电压

10mV

电流

10mA

10mA

100mA

10mA

10mA

10mA

设定值精度

(25℃±5)

电压>0.1V

≤0.1%+10mV

电流>0.1A

≤0.1%+30mA

≤0.1%+60mA

≤0.1%+100mA

≤0.1%+20mA

≤0.1%+40mA

≤0.1%+50mA

回读值精度

(25℃±5)

电压>0.1V

≤0.1%+20mV

电流>0.1A

≤0.1%+40mA

≤0.1%+70mA

≤0.1%+100mA

≤0.1%+20mA

≤0.1%+40mA

≤0.1%+50mA

纹波与噪声

(20Hz-2MHz)

差模电压

≤60mVp-p   and

7mVrms

≤80mVp-p   and

11mVrms

≤100mVp-p and

14mVrms

≤60mVp-p and

7mVrms

≤80mVp-p   and

11mVrms

≤100mVp-p and

14mVrms

差模电流

≤72mArms

≤144mArms

≤216mArms

≤27mArms

≤54mArms

≤81mArms

动态恢复时间*3

恢复到0.1% + 10mV: ≤2ms

上升时间*4(空载)

10%-90%

≤50ms

上升时间*4(满载)

10%-90%

≤50ms

下降时间*5(满载)

90%-10%

≤50ms

下降时间*5(空载)

90%-10%

≤500ms

启动延时

设置范围

0-99.99s

停止延时

设置范围

0-99.99s

斜率设置

电压上升

0.01-60V/s

0.1-160V/s

电压下降

0.01-60V/s

0.1-160V/s

电流上升

0.01-72A/s

0.1-144A/s

0.1-216A/s

0.01-27A/s

0.01-54A/s

0.01-81A/s

电流下降

0.01-72A/s

0.1-144A/s

0.1-216A/s

0.01-27A/s

0.01-54A/s

0.01-81A/s

模拟内阻

设置范围

0-0.833Ω

0-0.417Ω

0-0.278Ω

0-5.926Ω

0-2.963Ω

0-1.975Ω

外部电压控制

(25℃±5)

CV精度

额定输出电压±0.5%

CC精度

额定输出电流±1%

外部电阻控制

(25℃±5)

CV精度

额定输出电压±1.5%

CC精度

额定输出电流±1.5%

功率因数

100VAC(满载)

0.99

200VAC(满载)

0.97

效率

100VAC(满载)

75%

76%

200VAC(满载)

77%

78%

主从控制

主从并联

含主机最多并联3

主从串联

含主机最多串联2

保护

过压OVP

3-33V

3-33V

3-33V

8-88V

8-88V

8-88V

过流OCP

3.6-37.8A

5-75.6A

5-113.4A

1.35-14.18A

2.7-28.35A

4.05-42.53A

过温OTP

内部温度上升决定

体积和重量

外形体积mm

71.5x146x420

143x146x420

215x146x420

71.5x146x420

143x146x420

215x146x420

上架体积mm

71.5x132x420

143x132x420

215x132x420

71.5x132x420

143x132x420

215x132x420

重量(净重)

3.4kg

5.7kg

8kg

3.4kg

5.7kg

8kg

供电电源

88-265V AC50/60Hz

注:

*1. 负载调节率:空载-满载,恒输入电压

*2. 电源调节率:88-132VAC170-265VAC,恒载

*3. 动态恢复时间:负载从额定输出电流的50%100%变化时,输出电压在额定输出的0.1%+10mV范围内恢复的时间,负载频率=100Hz

*4. 上升时间:额定输出电压10%-90%,带额定电阻负载

*5. 下降时间:额定输出电压90%-10%,带额定电阻负载
