- 简介
TH6220系列是单通道可编程线性DC电源。该系列仪器性能优越，显示明了，操作简便，体积小巧，非常适应高校实验室和工作台试验维修的应用需求。同时该系列仪器提供RS232接口与USB接口，支持串口指令，为计算机远程操作提供了条件。
功能特点
A.线性程控输出设计
线性电源最大的优点是高精度、高稳定性、低纹波、低噪声，适用于需要稳定且纹波小的场合如测试工作台、集成系统等；也适用于老化等需要长时间工作的场合。
B.体积小巧

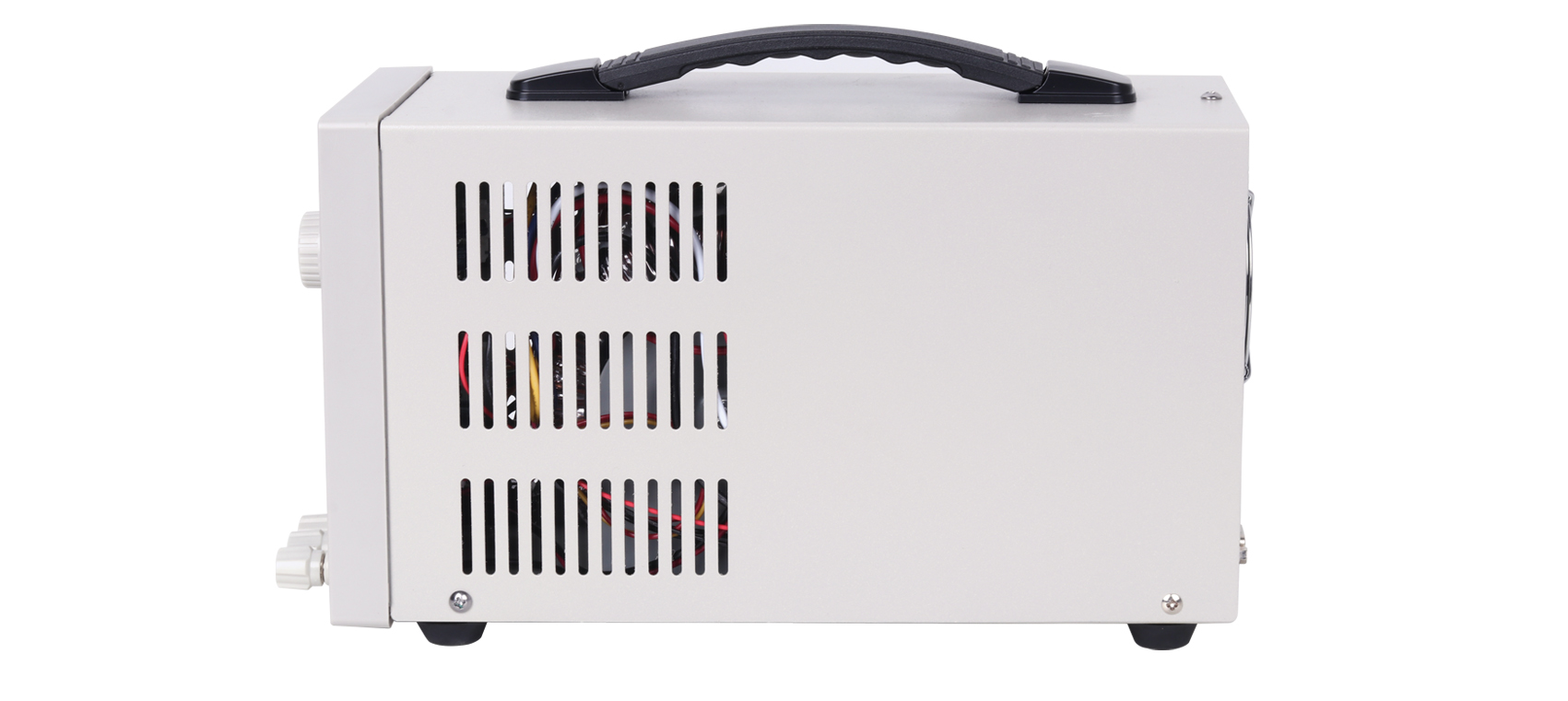

TH6220 系列线性程控电源采用立式设计，111mm高度、162mm宽度、243/275mm深度，占用体积小，非常适合工作台使用。
C.操作简单快捷
TH6220系列线性程控电源面板设置合理清晰，电压/电流快速切换按钮配合光标移动键、调节及确认旋钮，可以快速的设置需要的电压电流值。
5组不同电压电流值可直接在面板上快速操作保存及调用。当前设置掉电自动保存，下次开机自动调用。
电压电流可设置上下限，实现自动判断。
通过键锁开关按钮可开启键盘锁定功能，防止误操作。
输出开关按钮可一键启动输出或切断输出，保证输出安全可控。
D.两种接口，支持SCPI指令集

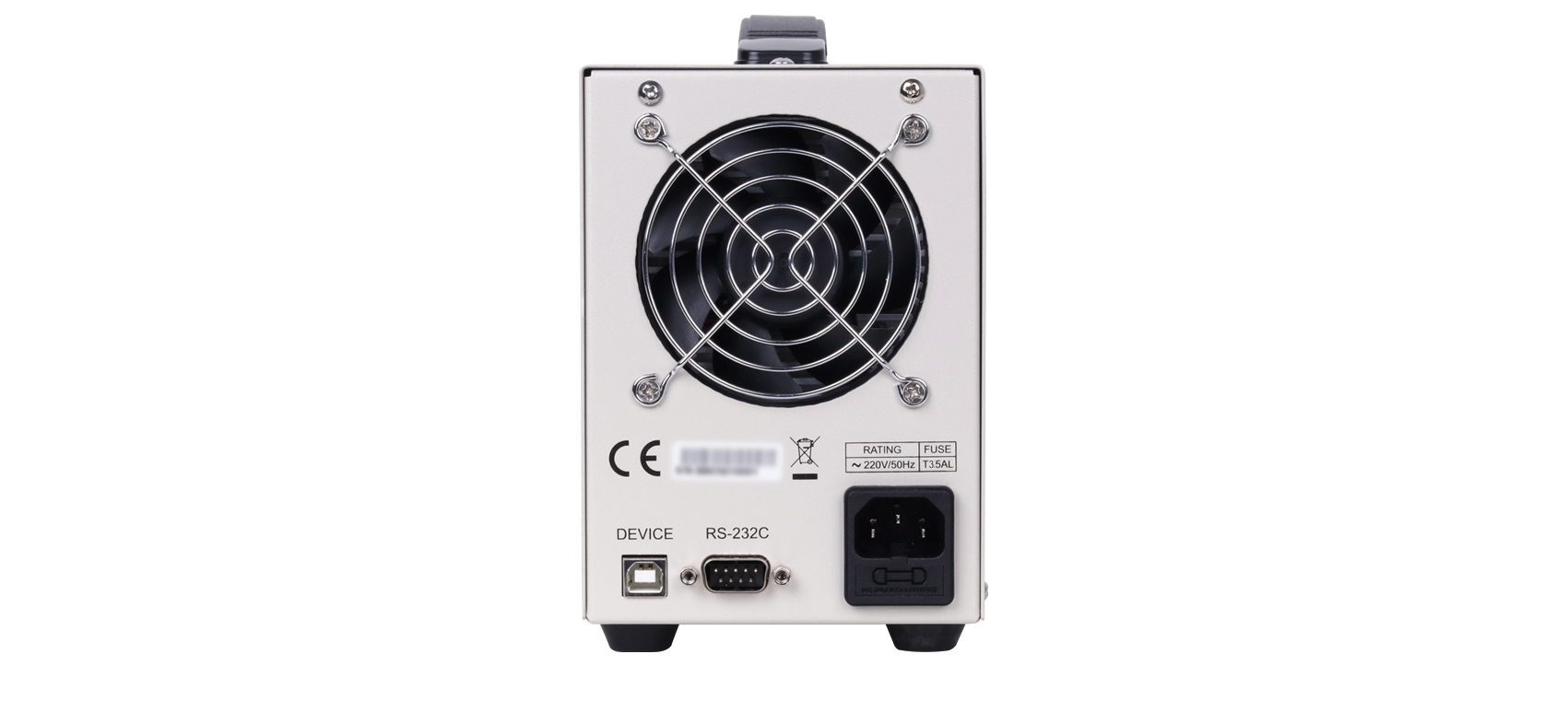

TH6220系列线性程控电源标配了RS232C和USB DEVICE接口。支持SCPI指令集，用户可自行编程进行控制。
- 应用
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室
操作视频
■ 请打开微信“扫一扫”，跳转操作视频链接
购买直达

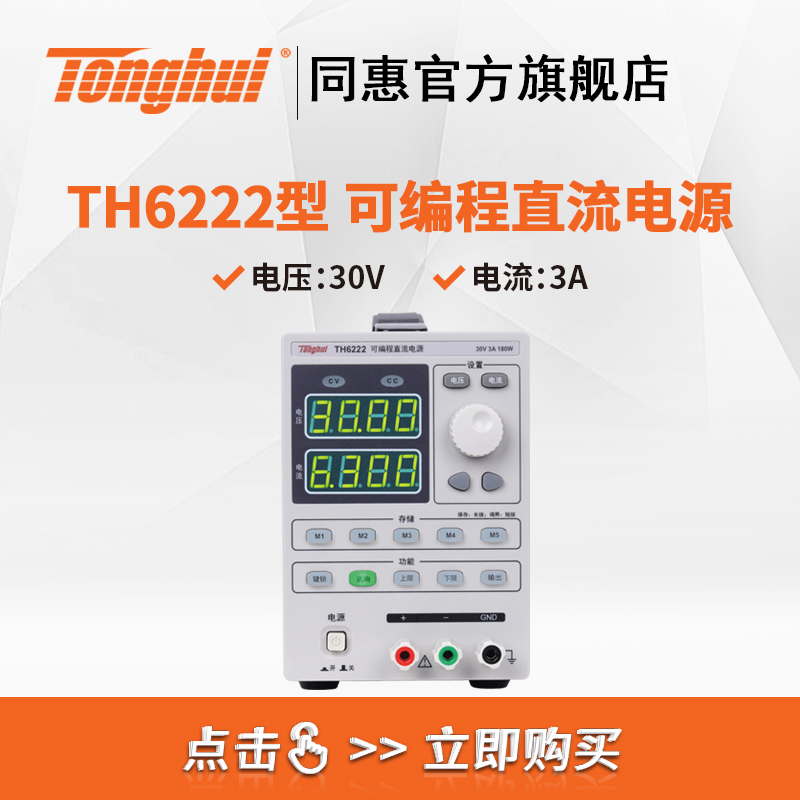

■ 请点击上方图片，跳转该商品天猫京东购买页面
- 技术参数
型号
TH6222
TH6223
TH6223A
额定输出
电压
0-30V
0-30V
0-60V
电流
0-3A
0-6A
0-3A
功率
90W
180W
180W
负载调节率
±(%输出＋偏置)
电压
≤0.01%+2mV
≤0.01%+3mV
≤0.01%+2mV
电流
≤0.02%+2mA
≤0.02%+3mA
≤0.02%+2mA
电源调节率
±(%输出＋偏置)
电压
≤0.01%+2mV
≤0.01%+3mV
≤0.01%+3mV
电流
≤0.01%+2mA
≤0.01%+3mA
≤0.01%+2mA
设定值解析度
电压
10mV
10mV
10mV
电流
1mA
1mA
1mA
回读值解析度
电压
10mV
10mV
10mV
电流
1mA
1mA
1mA
设定精度
电压
≤0.2%+10mV
≤0.2%+10mV
≤0.2%+10mV
电流
≤0.1%+5mA
≤0.1%+5mA
≤0.1%+5mA
回读精度
电压
≤0.2%+30mV
≤0.2%+30mV
≤0.2%+30mV
电流
≤0.1%+5mA
≤0.1%+5mA
≤0.1%+5mA
纹波和噪声
Vp-p
≤10mV
≤15mV
≤15mV
Vrms
≤1mV
≤2mV
≤2mV
Ip-p
≤2mA
≤3mA
≤3mA
Irms
≤1mA
≤1mA
≤1mA
上升时间（10%负载）
10%-90%
≤80ms
≤100ms
≤100ms
下降时间（10%负载）
90%-10%
≤70ms
≤80ms
≤80ms
输出温度系数（电压/电流）
≤75ppm
≤75ppm
≤75ppm
存储
5组（M1-M5），掉电自动记忆
体积(W×H×D)
162mm×111mm×243mm
162mm×111mm×275mm
重量
4.7kg
6.3kg
6.4kg
环境温度与湿度
正常工作
0℃ - 40℃，湿度: < 90%RH
参比工作
20℃ ±8℃，湿度: < 80%RH
运输环境
0℃ - 55℃，湿度: < 93%RH
工作电源
电压
220V ±10%
频率
50Hz ±5%
