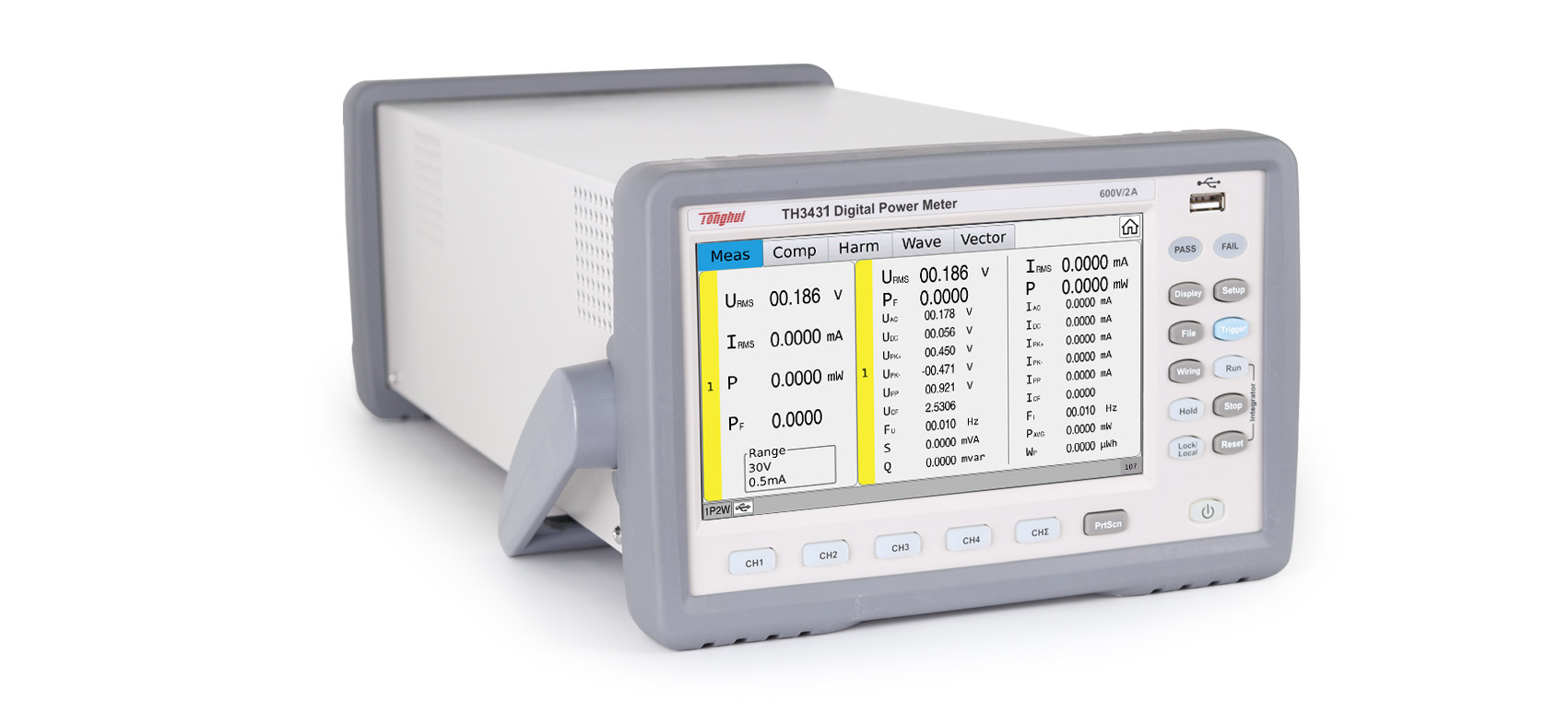

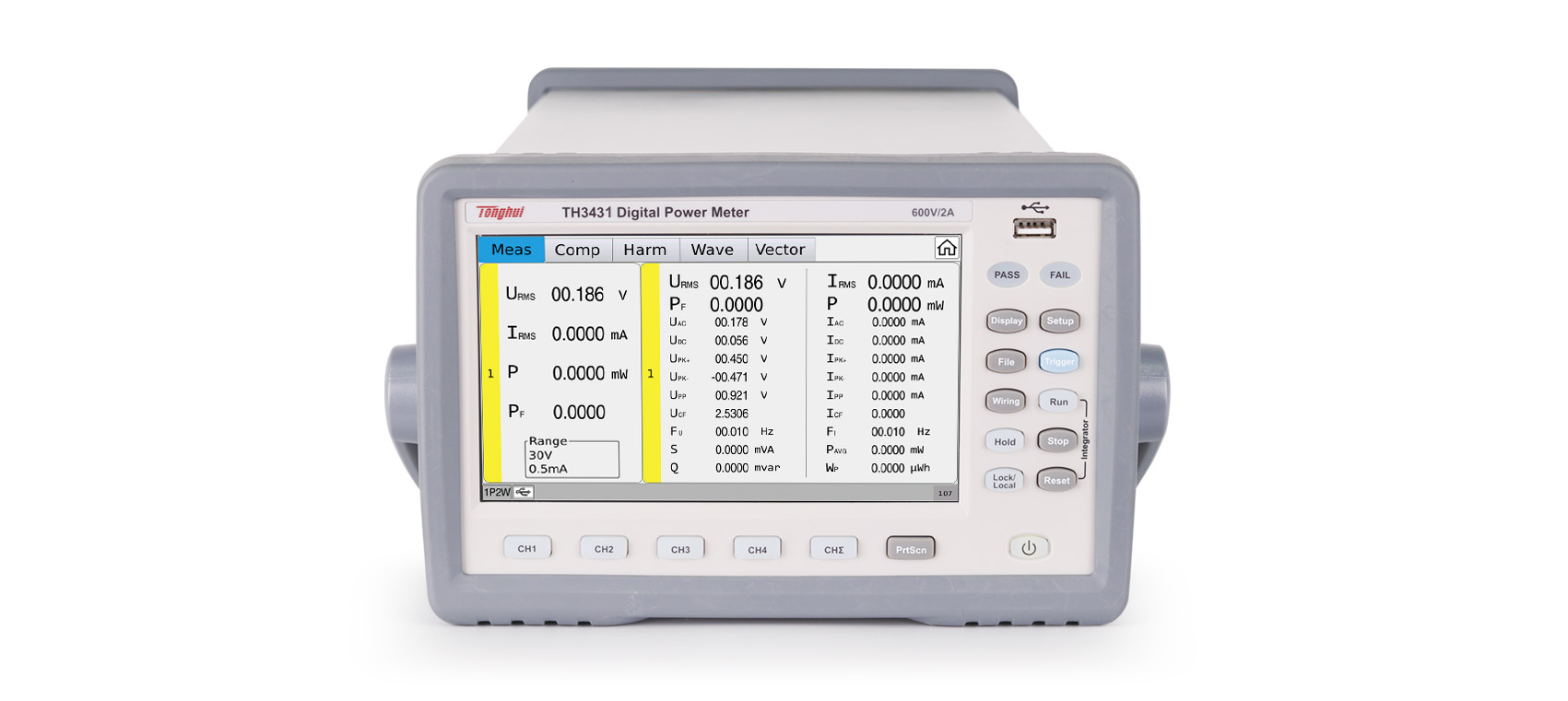

TH3431 多通道数字功率计

RS232,USB HOST,USB DEVICE,LAN

RS485

性能特点

 通道:1

 交直流:支持交流和直流输入测试

 软启动:采用软电源开关设计

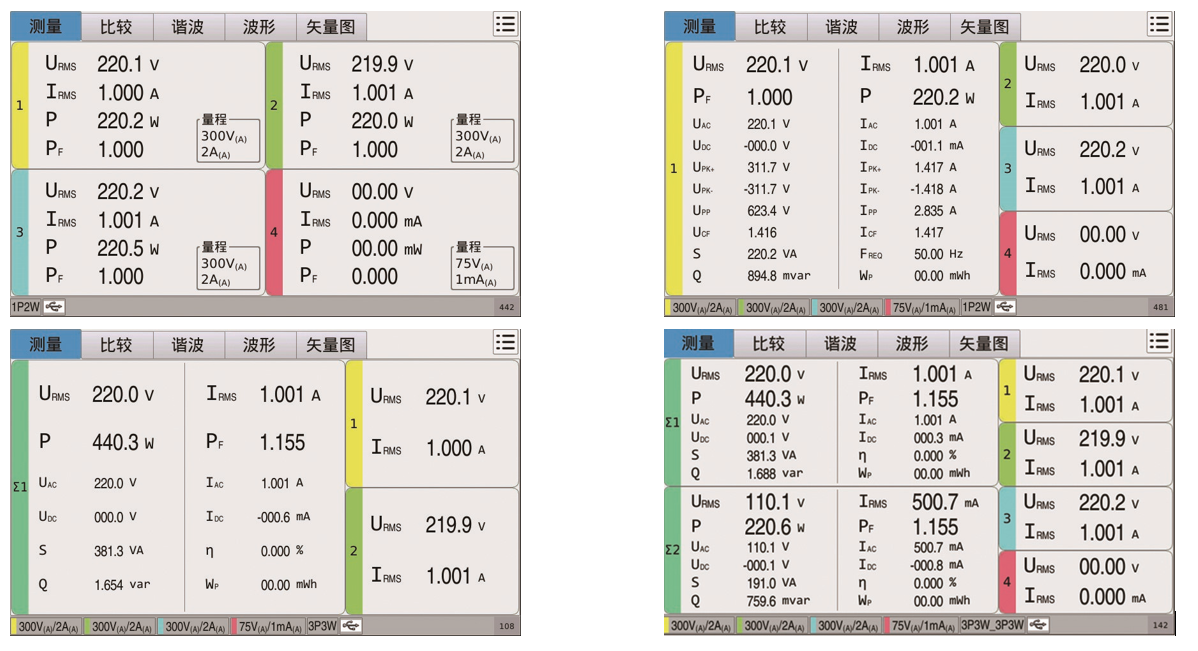

 高分辨显示:7英寸,800×600分辨率,电容触摸屏,支持鼠标操作

 提供显示截图操作

 宽频输入:0.1Hz-100kHz,适用市场上大部分的电力系统

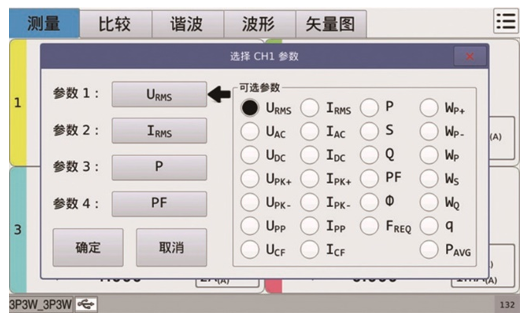

 嵌入式系统:搭载嵌入式操作系统,人机交互更加灵活、友好

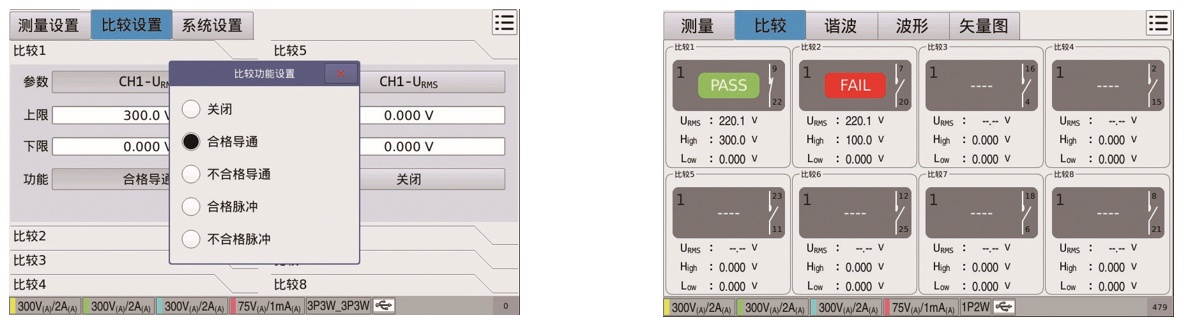

 比较功能:提供8个比较通道的比较输出,且输出方式可编程

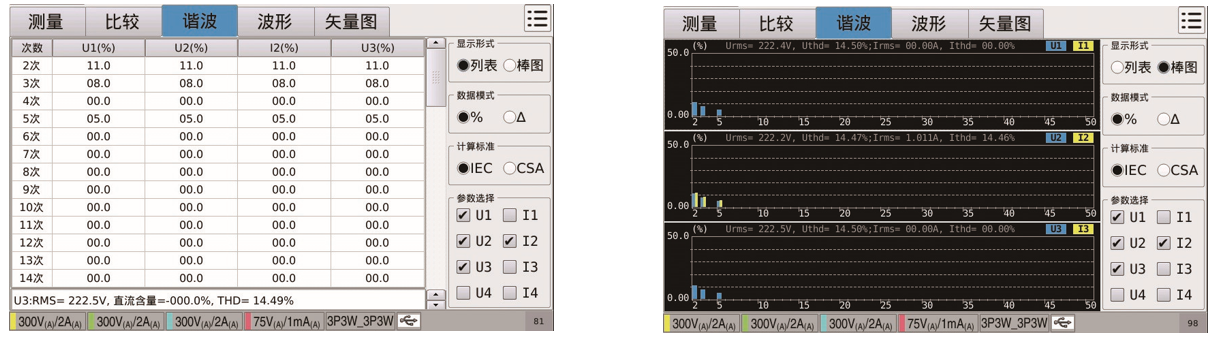

 谐波分析:分析参数可控,提供列表显示及棒图显示方式

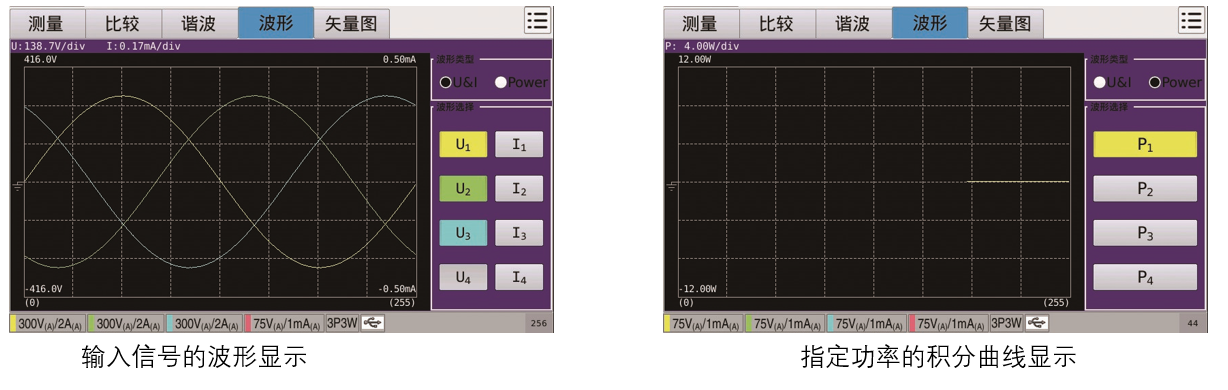

 波形显示:提供基本的输入信号的波形显示功能以及积分功率的波形显示

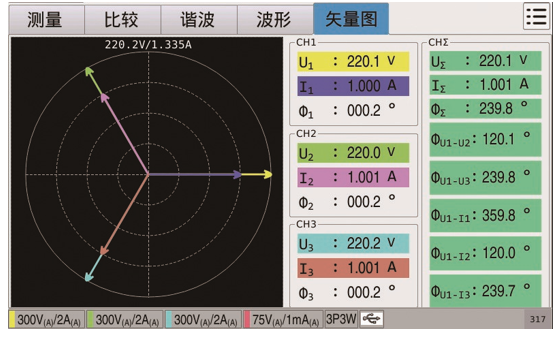

 矢量显示:提供输入信号的矢量图显示

 灵活的能量积分控制:提供连续时间控制和手动控制能量积分的运行和停止操作

 文件存储:较为强大的文件系统,兼容大部分U盘使用(FAT格式);

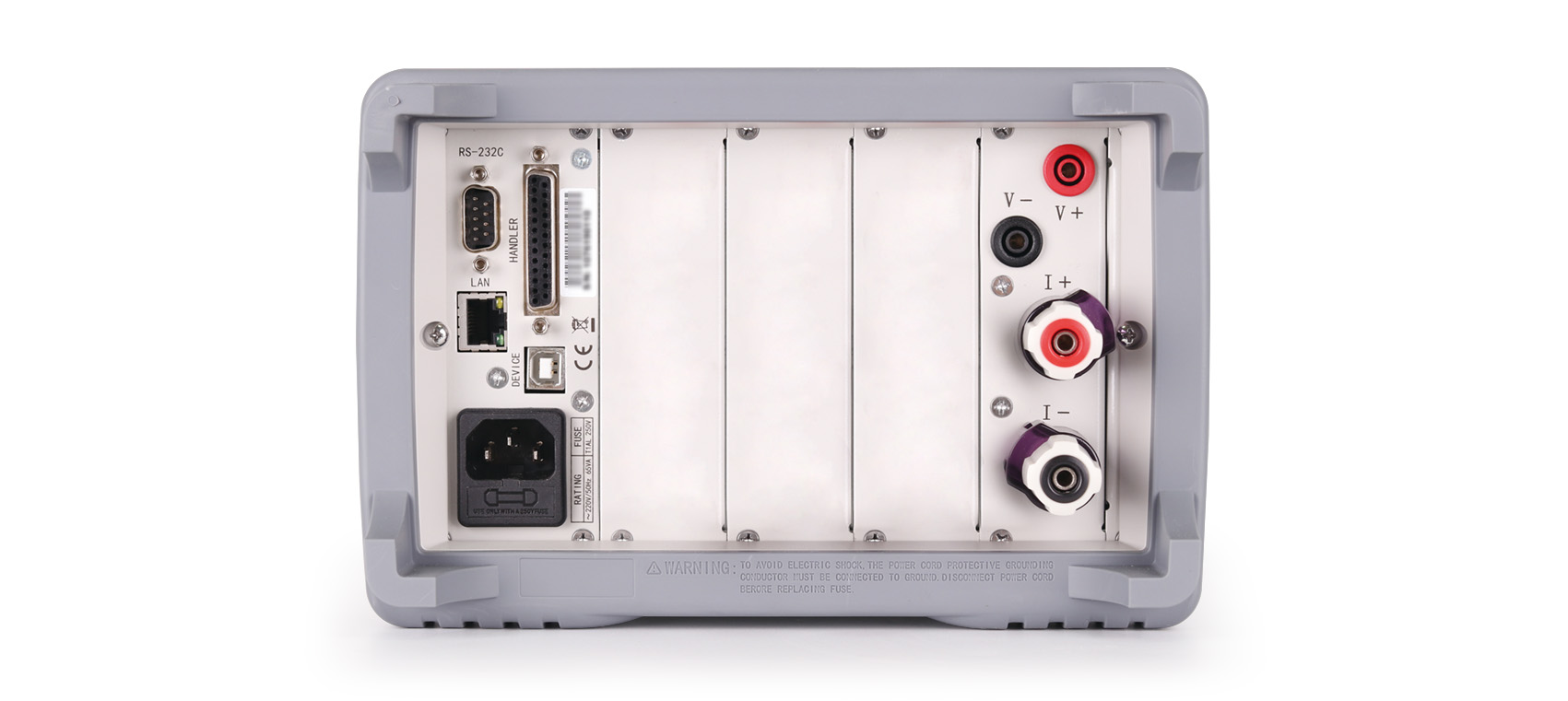

 丰富的接口:USB HOST、USB DEVICE、LAN、HANDLER、RS232/RS485(二选一);

 通讯协议:支持SCPI指令集及ModBus指令解析。


简介
应用

 电机、变压器

 电子生产设计

 照明

 航空航天军工

 网络通讯

 音视频设备

 监控设备

 源类设备

交流电源,直流电源,线性电源、开关电源,以及变频器等源类输出设备的电参数测试分析

 负载设备

各种类型的家用电器、工业电器、各种电子负载等用电设备的电参数测试分析


技术参数

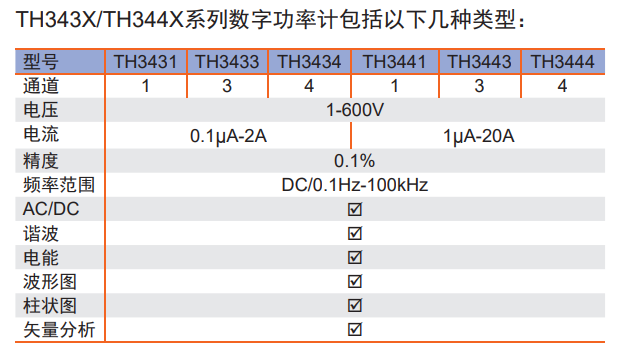

型号TH3431TH3433TH3434TH3441TH3443TH3444
通道数134134
显示器7寸(800*480)彩色TFT电阻触摸屏

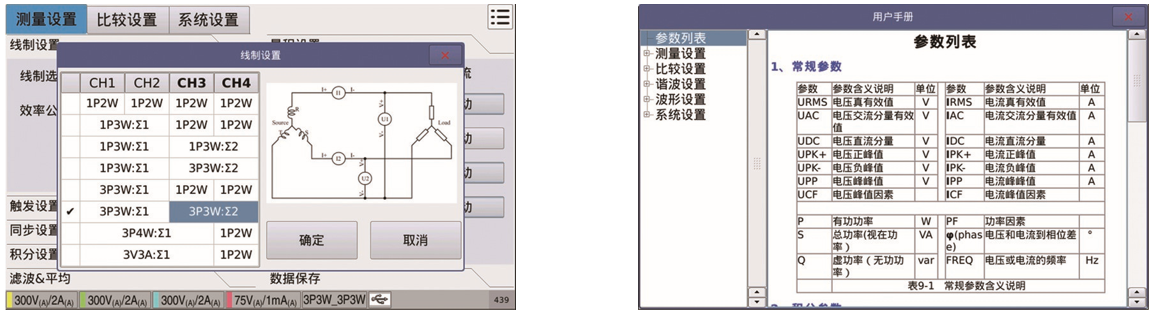

接线方式一相两线
(1P2W)

一相两线(1P2W)

 一相三线(1P3W)

三相三线(3P3W)

三相四线(3P4W)

三电压三电流(3V3A)
一相两线
(1P2W)

一相两线(1P2W)

一相三线(1P3W)

三相三线(3P3W)

三相四线(3P4W)

三电压三电流(3V3A)
基本特征AC

R

R
DCRR
精密型RR
微电流R
谐波分析RR
电能测试RR
显示方式数据RR
积分数据RR
波形图RR
矢量分析RR
柱状图RR
基本准确度(一年)
电压基本精度0.1%读数+0.1%量程
分辨率0.001V
电流精度± (0.1%读数+0.1%量程)
分辨率0.1μA1μA
频率分段电压/电流精度
DC± (0.1%读数+0.2%量程)
0.1Hz ≤ Freq < 45Hz± (0.1%读数+0.2%量程)
45Hz ≤ Freq < 66Hz± (0.1%读数+0.1%量程)
66Hz ≤ Freq < 1kHz± (0.1%读数+0.2%量程)
1kHz ≤ Freq < 10kHz± ((0.07*Freq)%读数+0.3%量程)
10kHz ≤ Freq ≤ 100kHz± (0.5%读数+0.5%量程)± [0.04*(Freq - 10k)]%读数
输入
电压范围1V - 600V
量程15V/30V/60V/150V/300V/600V
最小分辨率0.001V
输入阻抗2MΩ
允许最大输入1000V(1S)
700V(连续)
电流范围0.01mA - 2A0.1mA - 20A
量程0.5mA/1mA/2mA/5mA/10mA/20mA5mA/10mA/20mA/50mA/100mA/200mA
输入阻抗400mΩ
量程0.05A/0.1A/0.2A/0.5A/1A/2A0.5A/1A/2A/5A/10A/20A
输入阻抗40mΩ4mΩ
最小分辨率0.1μA1μA
允许最大输入3A(1S)30A(1S)
2A(连续)20A(连续)
功率范围0.01mW - 1.2kW0.1mW - 12kW
最小分辨率0.001mW0.01mW
频率范围基频范围:DC/0.1Hz - 100kHz,滤波器500Hz
最小分辨率0.01Hz
功率因数范围 - 1.000 - 1.000
最小分辨率0.001
谐波分析基频范围10Hz~1.2kHz
精度± (5%读数+0.3%量程)

范围0 - 99999kWh
电能积分最小分辨率0.001Wh

精度± (0.2%读数+0.3%量程)

范围0 - 9999:59:59
电能计时分辨率1s

精度± 0.05%
更新率可选0.1s/0.25s/0.5s/1s/2s/10s/20s
锁定功能数据锁定
量程方式自动/手动
输入阻抗≥ 2MΩ(电压输入)
比较器超限声、光报警,
输出8路可编程继电器输出
测量辅助功能
数据缓冲存储功能对测试结果进行U盘存储,可以在PC端进行统计分析
保存/加载功能设置数据的保存分为测量参数设置和系统参数设置
键盘锁定功能可锁定前面板按键以及触摸屏操作,有效防止误操作
通讯与接口串行通讯RS232C/RS485二选一,需出厂前预装
USB HOST通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或指定的无线网卡(WIFI支持RTL8192及MT7601)等设备支持
USB DEVICE通用串行总线插座,小型B类(4个接触位置);与USBTMC - USB488和USB2.0相符合,阴接头用于连接外部控制器。可选CDC模式或TMC模式。

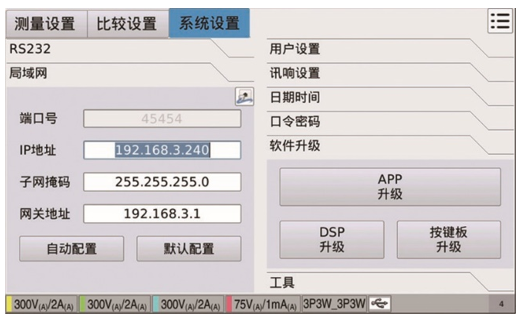

LAN10/100BaseT以太网,8引脚,通信稳定。
HANDLER8路继电器输出,用于比较信号的结果输出
存储USB波形、设置文件
电源供应AC220V± 10%,50/60Hz± 5%,软电源开关
体积W*H*D工作尺寸236mm*154mm*475.5mm(含外套)
上架尺寸215mm*132mm*441mm(W*H*D)
重量8.1kg
