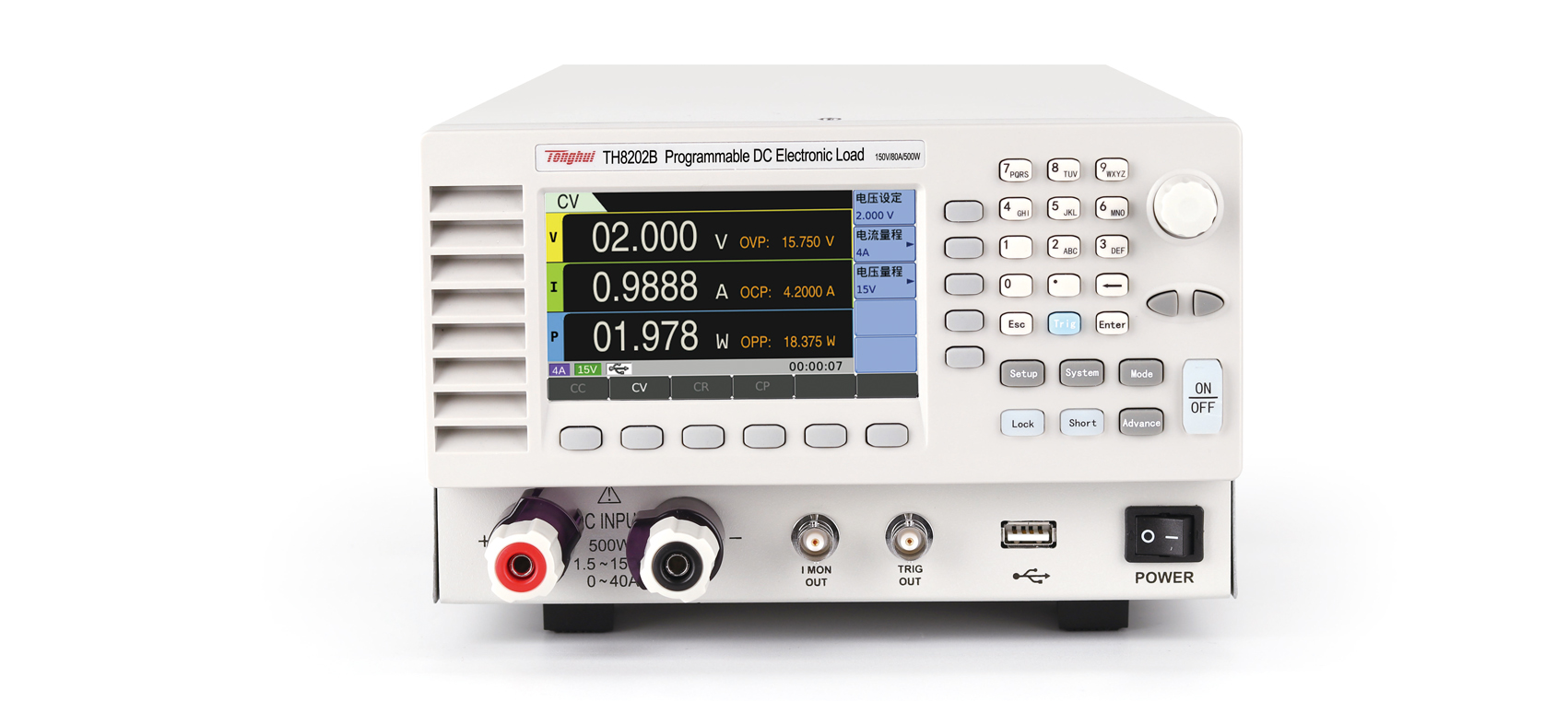

TH8202B 可编程直流电子负载
性能特点

 输入:500W(150V/60A) 支持5台并联

 不支持叠加扩展器

 高分辨率:电压1mV,电流:10μA

 高动态频率:50kHz

 高测量速度:100kHz

 纹波测量功能

 定电流(CC),定电阻(CR),定电圧(CV),定功率(CP)功能

 电流远程控制监视功能,外部触发功能

 可编程的软启动功能

 CR-LED测试、任意I-V特性、电池测试,动态扫描测试

  负载效应、列表功能等多种高级功能

 过电压(可编程),低电压,过电流(可编程),过功率

 (可编程),过热,防反接等保护功能

 远端电压补偿输入测试功能

 短路功能模拟

 Linux系统让内部参数文件存储的数量基本上不受限制

 U盘功能(参数的存储和加载,界面截图,系统固件升级)

 设置参数支持断电记忆功能

 智能温控风扇

 RS232、USB、Ethernet、WIFI(选配)

 配套上位机软件实现远端操作和监控


简介

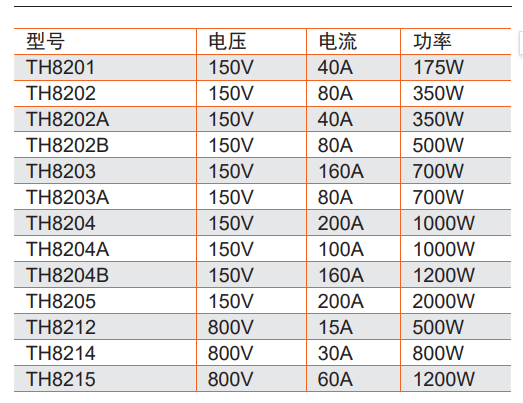

TH8200系列可编程直流电子负载为同惠自主研发制造的一款性能卓越、功能齐全的直流电子负载。

TH8200系列产品采用双核(ARM+DSP)自动控制硬件电路架构,使得系统运行更加稳定;完备的硬件保护电路功能(OVP、OCP、OPP、OHP、REV、UVP)对仪器及被测物实施全面保护,消除了用户的后顾之忧。

采用高速、安全、可靠性强的16位采样芯片,确保采样精度和分辨率,单次采样可同步刷新电压、电流值;100kHz真实采样速率,测量精度高,抗干扰能力强,并能显示瞬态加载电流波形。

负载最高电流变化速率可达24A/μs(TH8204),最小设置分辨率为10μA(TH8201)可应对各种需电流高速变化的电源、电流传感器试验。

负载具有可编程软启动功能,采用Linux操作系统,使设置储存文件数量不受限制,并提高了对USB储存器的兼容性。

仪器前面板人性化的交互式设计使用户可以方便快捷的进行各种设置操作,更提供了丰富的有线、无线通讯接口以满足用户的通讯及系统连接需求。

A.负载工作模式

常规模式(4种)

CC恒定电流模式

不管电压是否改变,电子负载始终消耗恒定的电流。


CR恒定电阻模式

电子负载等效为恒定电阻,负载随电压的变化线性改变电流。


CV恒定电压模式

电子负载按照设定的电压值,以调整拉载电流的方式控制电源输出的电压。


CP恒定功率模式

电子负载等效为恒定电阻,负载随电压的变化线性改变电流。


高级模式(12种)

DYN动态负载模式

高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性,可设置两个电流位准,两个电流位准分别持续的时间,上升斜率,下降斜率,重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。



SWP动态频率扫描模式

电子负载提供一种可编程的动态频率扫描,以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准,起始频率,终止频率,步阶频率,持续时间,上升斜率,下降斜率。操作时,电子负载会在设定的持续时间内,以设定的频率拉载电流。频率最高可达50kHz,用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。


CR-LED模拟LED测试模式

通过设置发光二级管的导通电压和电阻,可以真实的模拟LED的实际带载特性,避免了常规的恒定电阻模式(CR)下电压电流不稳定产生的震荡情况,从而检测LED电源的真实带载情况。


ARB任意IV特性模式

在ARB模式下,可设定3-100个I-V特征点从而组成任意的I-V特性曲线。两点之间采用线性插值。该模式可用来模拟二极管等



BATT电池测试模式

负载测试电池性能,放电条件支持CC、CR及CP三种方式,通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载,确保电池不会过度放电而损坏。


负载效应测试

负载将在低准位拉载电流(Imin)、高准为拉载电流(Imax)和正常工作电流(Inormal)下进行带载,并分别持续一段预设的时间(Delay),然后记录下不同载荷下的电压值,测量并显示被测电源的负载调整率(Regulation)、ΔV及电源内阻(Rs)。

典型波形加载功能

可编辑周期性电流信号进行拉载

波形类型:正弦波、三角波、方波、梯形波、前锯齿波、后锯齿波

可调参数:幅度、周期等。

该功能可用于模拟电容性负载开机、模拟非线性负载的拉载状况、模拟汽车发电机的带载。



TIME时间量测模式

在0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。

MPPT最大功率点追踪测试模式

基于DSP算法,找出电源提供的最大功率,以及对应的电压值与电流值。

OVPT过电压保护测试模式

负载捕捉输入电压峰值点及下降沿,并在下降沿时刻的预设电平(Vtrig)处触发,则此电压峰值便是被测电源的过压保护点,而峰值时刻到触发时刻的时间间隔,便是被测电源的OVP响应时间(Tovp),Tovp量测精度2us。

OCPT过电流保护测试模式

电子负载拉载阶梯上升的电流,以测试电源在过载情况下的输出电压是否低于触发电压,进而判断电源的输出保护功能是否正常。


OPPT过功率保护测试模式

电子负载拉载阶梯上升的功率,以测试电源在过载情况下的输出电压是否低于触发电压,进而判断电源的输出保护功能是否正常。


MPPT最大功率点追踪测试模式

基于DSP算法,找出电源提供的最大功率,以及对应的电压值与电流值。


LIST列表测试模式

LIST模式可以准确高速的完成复杂的任意电流变化模式,完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数,生成多种复杂序列,满足复杂的测试需求。

主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。


AUTO自动测试模式

AUTO模式可以准确的模拟生产线的自动测试流程,完成多步骤的精密测试,可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式,通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限,可以判断每一步是否合格。


典型电路模型模拟加载功能

用户选择一个电路模型,并自定义元件参数,负载模拟该电路的V/I特性

提供六种常用阻抗电路

模拟电容性负载开机、模拟非线性负载的拉载状况、模拟汽车发电机的带载。



B.可编程的加载电流变化率

用户可根据应用场合设置电流加载时的变化速率。如果设置速率,在以下情况下速率会发生作用。

◎更改设定值改变电流值时(包括各种高级功能)。

◎因加载电流值而发生变化时。


C.可编程软启动功能

软启动功能可以用来设置负载电流的上升时间。启动时间在10μs到500ms之间连续可调。

此功能可用于防止被测物因负载电流急剧上升而造成输出不稳定的情况,也可用于避免电源因过电流保护而延时启动的情况。


D.数字化仪功能(digitized)

按照设定采样率(100Hz-100kHz)采集设定点数的电压和电流值,并以曲线的形式显示到屏幕上,也可上传到上位机进行数据处理。主要可用于捕捉电压和电流的瞬变信号。


E.短路功能

独立短路测试功能,支持任何功能模式下进行短路测试,实现与其他功能的无缝衔接。当仪器进入短路测试时,仪器按当前量程的最大电流加载。

F.并机功能

并机有两种方式:

◎主从模式

以其中一台作为主机,并联最多4台相同机型为从机,主机的面板可控制及显示全部系统。需要选购对应数量并联运行电缆

◎主机+功率放大器模式

以单机功率1kW以上负载为主机,可以并接4台功率放大器,主机的面板可控制及显示全部系统。


应用

 电源类

  充电器,开关电源,通讯电源,LED驱动,手机电池,充电宝等

 新能源

  太阳能电池,新动力汽车,电动自行车

 电力电子元器件

  保险丝/接插件/继电器/传感器

 自动化设备集成测试


操作视频


 请打开微信“扫一扫”,跳转操作视频链接

技术参数

型号

TH8202B

输入功率

500W

输入电压

150V

输入电流

0-60A

静态模式

恒定电流(CC)、恒定电阻(CR)、恒定电压(CV)、恒定功率(CP)

最小操作电压

1.5V@0.8A

1.5V@8A

1.5V@80A

恒定电压

CV

量程

0-15V

分辨率

1mV

量程

0-150V

分辨率

10mV

精度

0.05%+0.05%FS

恒定电流

CC

量程

0-800mA

分辨率

0.02mA

量程

0-8A

分辨率

0.2mA

量程

0-80A

分辨率

2mA

精度

0.1%+0.1%FS.

恒定电阻

CR

量程

0.02Ω-20Ω

量程

0.2Ω-200Ω

量程

2.0Ω-2000Ω

分辨率


精度

Vin/Rset*0.2%+0.2%FS

恒定功

率(CP)

量程

0-5W

分辨率

0.5mW

量程

0-50W

分辨率

5mW

量程

0-500W

分辨率

50mW

精度

0.3%+0.3%FS

Von&Voff

控制

Von&Voff

CC/CR/CP

精度

0.2%FS

高级模式

动态负载模式、动态频率扫描、模拟LED测试、电池测试、时间量测、最大功率点追踪测试、OCPT测试、OVPT测试、OPPT测试、正弦波测试、列表测试、自动测试。

动态模式-定电流模式

最小工作电压

1.5V

频率

范围

100Hz-50kHz/0.01Hz-1kHz

精度

1μs/1ms+100ppm

占空比

1-99%(最少上升时间受控)

斜率

量程

0.2mA/µs

-200mA/µs

分辨率

0.02mA/µs

量程

2mA/µs-2A/ µs

分辨率

0.2mA/µs

量程

20mA/µs -20A/µs

分辨率

2mA/µs

精度

10%±20µs

最小上升时间

10µs

电流

量程

0-800mA

分辨率

0.02mA

量程

0-8A

分辨率

0.2mA

量程

0-80A

分辨率

2mA

测量(回读)

电压

量程

0-15V

分辨率

1mV

量程

0-150V

分辨率

10mV

精度

0.05%+0.05%FS

电流

量程

0-800mA

分辨率

0.02mA

量程

0-8A

分辨率

0.2mA

量程

0-80A

分辨率

2mA

精度

0.1%+0.1%FS

功率

量程

0-5W

分辨率

0.5mW

量程

0-5W

分辨率

5mW

量程

0-500W

分辨率

50mW

精度

0.3%+0.3%FS

自动测试

步骤

100/Program

时间

0.1m-30s(Resolution:0.1ms)

负载设置

参考静态模式

分档参考

电压/电流/功率

外部波形(20kHZ)-恒定电流模式

电流

0-800mA

0-8A

0-80A

电平

0-10V

精度

0.5%F.S.

保护功能

过功率保护

(OPP)

过电流保护

(OCP)

过电压保护

(OVP)

温度保护

(OTP)

逆压报警(REV

欠压保护(UVP

其他功能

电流监测

短路功能

定电流(CC)

 100%电流量程

定电压(CV)

100%电压量程

定电阻(CR)

0.015Ω4kΩ

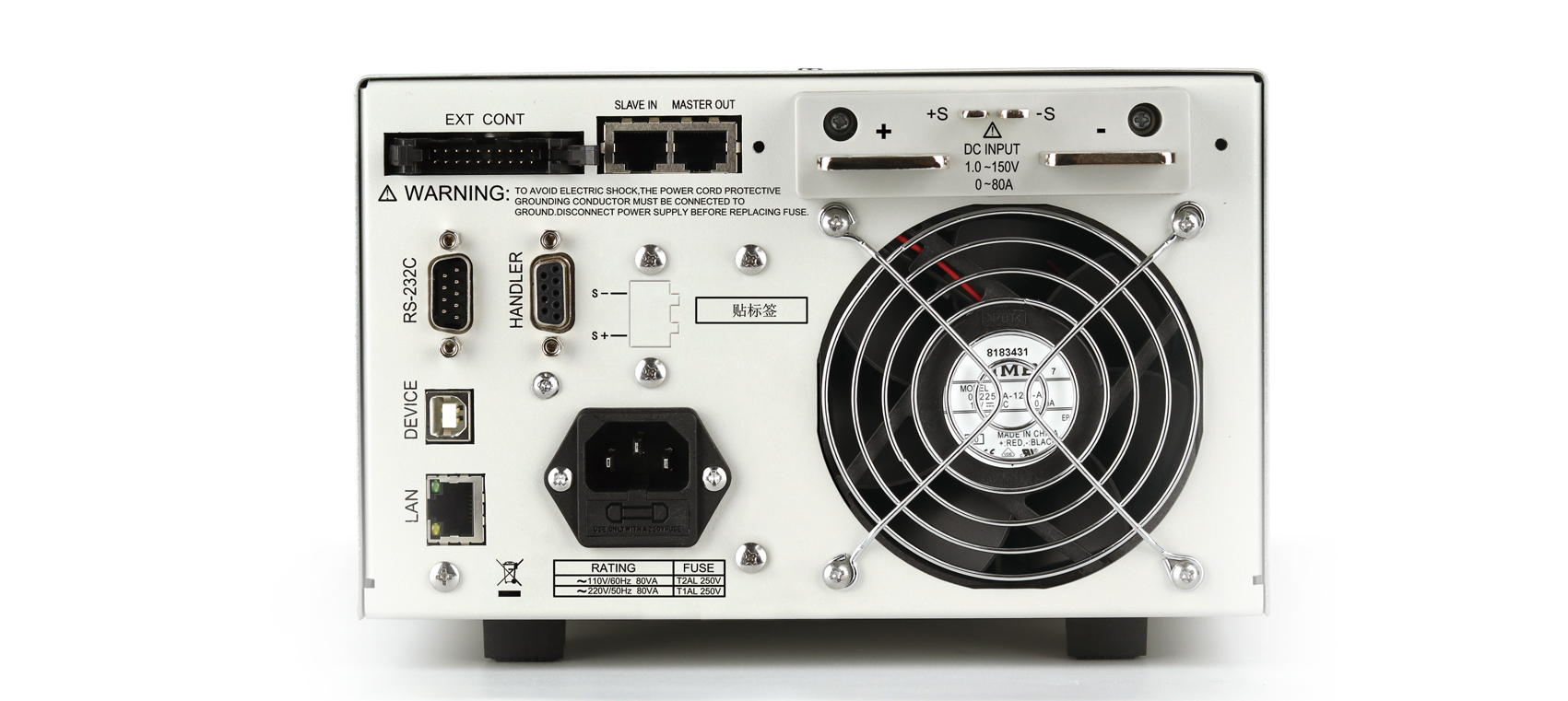

接口

网口

Handler

USB Host

USB Device

并联接口

供电和安全

供电电源

110/220VAC

市电频率

50/60Hz

安全认证

CE

环境和温度

工作温度

0-40

存储温度

-20-80°C

尺寸和重量

尺寸(mm)

215*129*479mm

重量(kg)

9.1kg


附件
标配
配件名称型号
选配
配件名称型号
