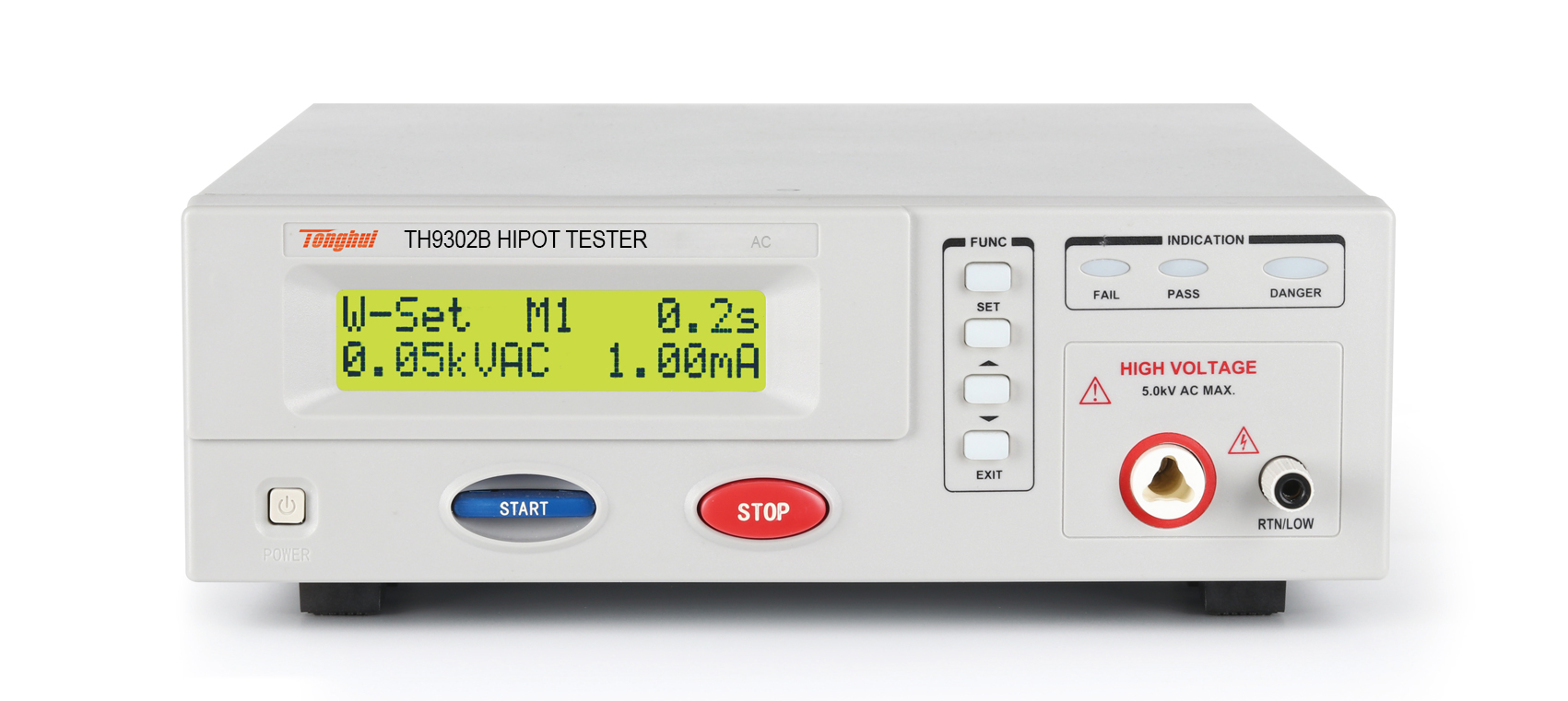

TH9302B 程控交直流耐压绝缘测试仪
性能特点

简易的可操作性

6种测试项目或组合,9个测试存储区

接触检查功能(TH9302C、TH9302D)

RS-232C界面作为标准

继电器输入输出HANDLER接口,支持PLC

外部控制接口,支持同步或远程控制

电压上升时间:0.1s-999.9s

测试等待时间:0.1s-999.9s

简介

TH9302系列交直流耐压绝缘测试仪是同惠电子最新研发的一款具有高性价比、操作简单的仪器。

仪器的原理结构:电流模块是一个DA基准、可控正弦发生器、AB类功放,输出电流闭环控制DA基准:保证输出电压幅值可控可控正弦发生器:在交流输出时可以设定工作在50Hz、60Hz,不再受线电压限制线性功放:电压波形的失真度小,控制简单,抗冲击能力强可靠性高

全系列均配备HANDLER、RS-232C接口,适应多种不同的需要高安全性和可靠性的自动测试系统

简要参数

TH9302

TH9302C

TH9302B

TH9302D

耐压

交流电压

0.10kV—5.00kV

交流电流

0.01mA–12mA

直流电压

0.10kV—6.00kV

------

直流电流

0.01mA–5mA

------

绝缘

电压

0.10V–1.00kV

------

电阻

0.02MΩ–10GΩ

------

后面板输出

------

------

接触检查

------

------

应用

■ 自动化测试系统

■ 家用电器

■ 变压器、电机

■ 电气设备

■ 电热器具

■ 照明行业

■ 新能源汽车

■ 电子元器件

■ 医疗设备


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

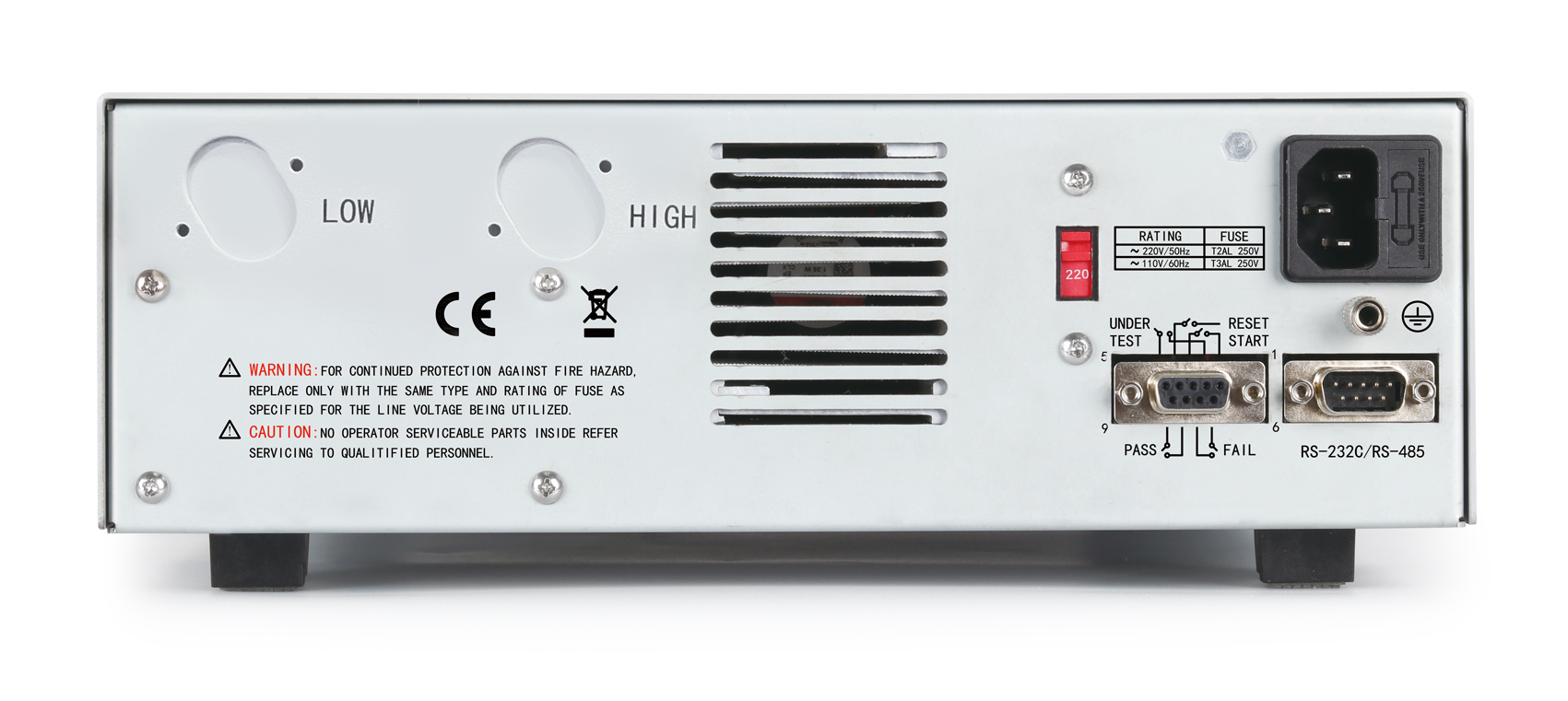

A.  后置输出孔,支持接触检查(CK)

针对高强度测试中,由于测试引线内部断裂、测试工装接触不良等造成测试耐压、绝缘误判未合格的情况,TH9302C/TH9302D两个型号在仪器后面板增加了带CK功能的高压测试端,保障了仪器测试结果的有效性和正确性,可以避免由于测试附件和工装给客户带来的误判损失。




 屏幕上有字

描述已自动生成



B.  光耦隔离继电器输出HANDLER,直接连接PLC,无需转换电路

产品型号

TH9302

TH9302C

TH9302B

TH9302D

耐压测试

电压输出

AC

电压范围

0.10kV—5.00kV

电压波形

正弦波

失真度

<3%

工作频率

50、60Hz可选

频率精度

±1%

输出功率

60VA(5.00kV12mA)

电压调整率

±(2.0%+50V)(额定功率)

DC

电压范围

0.10kV—6.00kV

------

信号源频率

600Hz

------

输出功率

25VA(5.00kV5mA)

------

电压调整率

±(2.0%+100V)(额定功率)

------

电压分辨率

10V

电压精度

±(2.0%设定+20V)

电压产生方式

DDS信号源加AB类功放

电流测试

AC

电流范围

0.01mA–10mA

短路电流(瞬间)

>20mA(设定输出电压>500V)

电流分辨率

0.01mA

电流精度

±(2%读数+2个字)

实际电流

OFF-0.01mA-10mA

DC

电流范围

1mA–5.00mA

------

电流精度

±(2.0%读数+2个字)

------

放电功能

测试结束后自动放电DCW)

------

绝缘电阻测试

输出电压

0.10V–1.00kV

------

电压分辨率

10V

------

电压精度

±(2.0%读数+10V)

------

最大输出电流

5mA

------

输出瞬间短路电流

>10mA(设定输出电压>500V)

------

负载调整率

≤1%(额定功率)

------

电阻测量范围

0.02MΩ–10GΩ

------

电阻显示量程

(1000V)

5mA

0.2MΩ-1MΩ

------

1mA

1MΩ-10MΩ

------

100uA

10MΩ-100MΩ

------

10uA

100MΩ-1GΩ

------

1uA

1GΩ-10GΩ

------

电阻测量准确度

≥500V

1MΩ–1GΩ±(5%读数+5个字)

1GΩ–10GΩ±(10%读数+5个字)

<500V

0.1MΩ–1GΩ±(10%读数+5个字)

1GΩ–10GΩ仅供参考无精度要求。

------

电流测量准确度

±(2%读数+2个字)

------

电弧侦测

测量范围

AC

1mA–20mA

DC

1mA–20mA

------

比较器

判别方式

窗口比较方式(条件I<I

ION:当I<Ix<I,PASS;

当Ix≤I或Ix≥I,FAIL

IOFF:当Ix<I,PASS;

当Ix≥I,FAIL

绝缘电阻判别方式同上

电流上限设置I

AC

0.01mA–10mA

DC

1uA–5mA

------

电流下限设置I

(LOWEROFF)

AC

0.01mA–10mA

DC

1uA–5mA

------

电阻上限设置

OFF,1MΩ-10GΩ

------

电阻下限设置

0.1MΩ–10GΩ

------

判别输出

PASS/FAILLCD及LED分别显示,声音报警

其他功能

后面板输出孔

------

------

接触检查

------

支持

------

支持

参数设定

电压上升时间

0.1s–999.9s

测试时间设定

0.3s–999.9s(在TIMERON时)

时间准确度

±(0.2%设定值±0.1s)

测量功能

键盘锁

防止意外修改测试条件,或禁止测试条件被修改

电流超量程判断

硬件快速判断绝缘崩溃,比电压采样更快捷安全,减少对产品的冲击损伤

ARC电弧侦测

采样电流的突变信号,判断回路潜在的隐患及大概的规模

高压指示

窗口指示和LED灯指示

存储与接口

文件编程和存储

可编程9个测试文件

USB接口

开机参数保存

设定参数保存为默认参数,下次开机可以自动恢复

控制接口

HANDLER

通讯接口

RS232C,RS485

一般技术指标

工作温度、湿度

0℃-40℃,≤80%RH

电源

100V-121V,198V-242V47.5-63Hz

功耗

≤300VA

外形体积

280mm×89mm×402mm

重量

约12kg

附件
标配
配件名称型号
选配
配件名称型号
