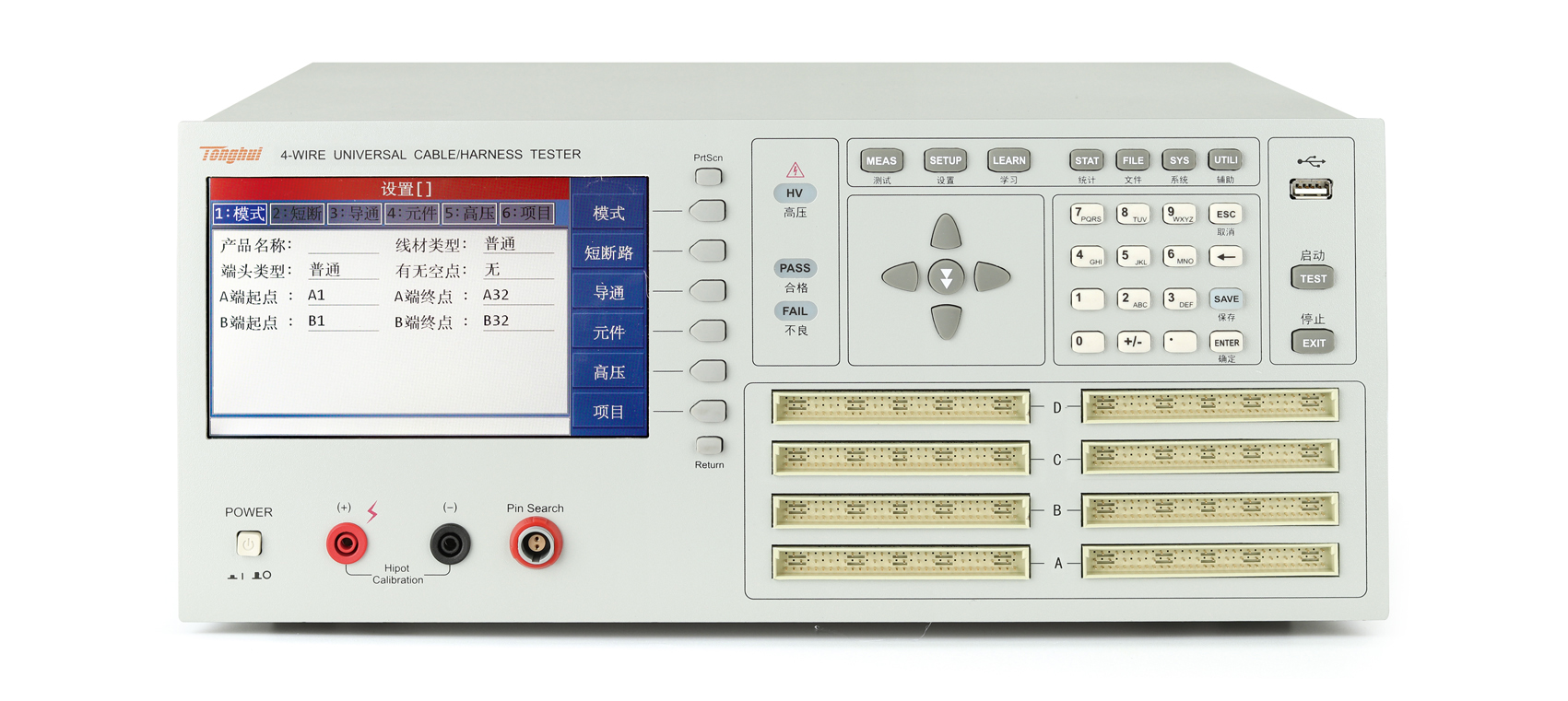

TH8603-4 线材综合测试仪

RS232,USB HOST,USB DEVICE,HANDLER

RS485,GPIB

性能特点

7寸TFTLCD真彩显示器,800X480分辨率,16位色。

内部存储空间3M

支持U盘存储测试文件

一键截屏功能,图片自动存储至U盘

可通过U盘在线升级程序

中英文可选操作界面

最大提供512(双线)/256(四线)路通道,分为A、B、C、D、E、F、G、H共8个插槽

提供优秀可靠的电弧侦测功能

测试电阻、电容、二极管等元件,采用了四端测试技术,测试精度更高;采用了电压电流分离并行采样技术,采样数据更快

支持Typec相关线材测试,提供了整套测试方案,加入了元件一键设定功能。

内设一个独立的直流恒流源,最大可以提供10A恒流源用于测线试压降

内设一个独立的读写芯片的模块,检测线材中的芯片是否正常

支持连接头测试,提供了多产品测试功能,以及每个产品的信号输出。

支持多文件测试,为复杂线材提供更多更灵活的测试方案。

HANDLER接口,支持16路输出,选配均为继电器驱动,同时用户可以自由定义每路的信号和电平

通讯指令提供了SCPI指令系统

提供仪器自检功能以及维修功能,可以进行在线排查仪器故障

简介
应用

通讯和IT电话线、网络连接线、多股连接线、手机屏线、TYPE-C数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE硬盘连接线、SATA硬盘连接线等

汽车电子

ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线

电子工业

排线、扁平线、接插件、电源线、多路开关、RS232连接线、

GPIB连接线、USB延长线、多芯插座

元器件

无源器件:电容、电感,电阻,二极管,电容极性、压降

安规测试交流耐压、直流耐压、绝缘绝缘

技术参数

参数

TH8603-4

测试脚位Pin

512

测试信号源

交流信号源

频率

50Hz-100kHz,精度0.02%

幅度

0-1Vrms,精度10%

直流信号源

电压

0-5V,精度10%±1个字

电流

1-15mA,精度10%±1个字

通道板通断扫描信号源

5Vdc

电容测量

1nF-1000μF,精度:10%±1个字

直流电阻DCR

10mΩ-1MΩ,精度:5%±1个字

导通/瞬通

0.1Ω-950Ω,精度:5%±1个字

断短路

1kΩ-50kΩ,精度:10%±1个字

二极管测试

0-10V,精度:10%±1个字

直流耐压

电压

5V-1000V,精度:5V-100V10%±1个字,100V-1000V5%±1个字

电流

1uA-1000uA,精度:10%±5个字

交流耐压

电压

50V-750V,精度:50V-00V10%±1个字,100V-1000V5%±1个字

电流

0.01mA-5mA,精度:10%±5个字

绝缘电阻

电压

5V-1000V

电阻

1MΩ-1GΩ,精度:10%±5个字

测试速度

瞬间断短路:20ms(512点)

测试速度基本值:100ms


附件
标配
配件名称型号
选配
配件名称型号
资料下载
资料名称下载链接
规格书 下载
