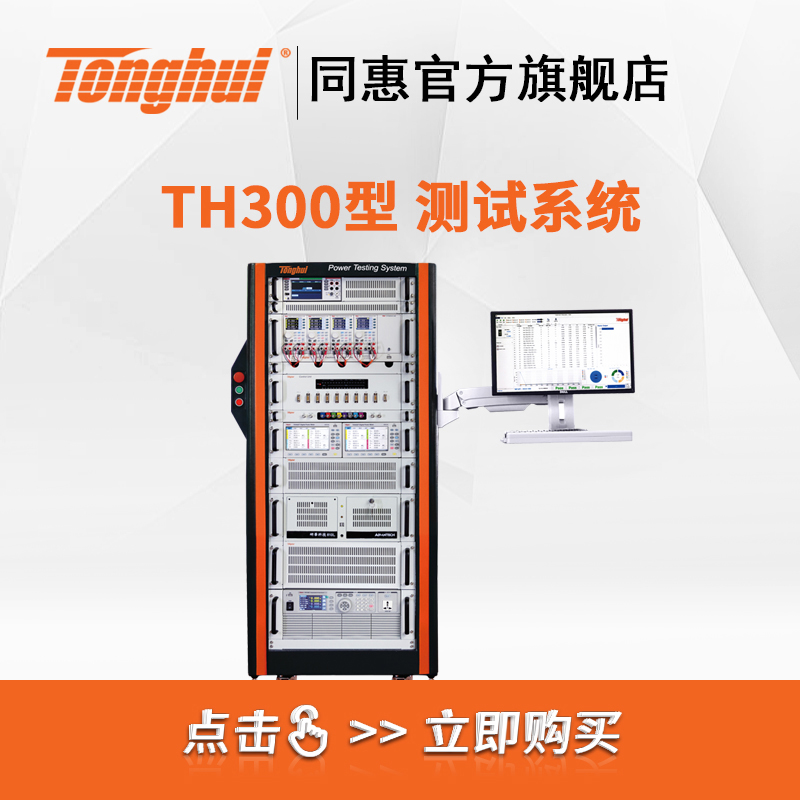

TH300-8 开关电源自动测试系统
性能特点

 可扩充硬件架构,根据需求搭配单机

 八通道同时或四通道分组测试,通道数可扩充

 测试项目灵活编辑调取,定制化测试方案

 多层次权限管理和完善的信息管理功能

 各通道支持独立条形码或二维码读取功能

 线上仪控功能

 测试程序管理和编辑功能

 统计报表输出和编辑功能

 提供系统日志,方便故障定位和操作人员相关信息查询。

 可外接配套工装治具实现离线或自动化产线测试

 系统预留IO接口,无需额外硬件便可与自动化产线对接

 图形化界面(Windows 2000/XP/7/10以上的作业环境)

 系统支持多种通讯接口(GPIB、USB、RS-232、LAN等)





简介

同惠电子2020年初最新推出的TH300系列开关电源自动测试系统,是一款根据客户实际应用需求而研发设计的,高度客制化的电源测试系统。本系列提供不同尺寸的机架以适应客户不同的硬件搭配需求。可选择的单机包括可编程交/直流电源、电子负载、示波器、数据采集器(或万用表)、功率计、工控机、显示屏等。该系列产品根据系统复杂程度提供高配、中配、低配不同的客制选择,在帮助客户实现产线测试需求的同时兼顾较高的性价比,为客户大幅度压缩设备投资成本。

同惠电子凭借其二十多年的研发经验以及齐全的产品线使得TH300系列测试系统具有精确、可靠的硬件基础。该系列产品可提供八通道同时测试或四通道分组测试功能,并且通道数仍可扩展,极大的提高了产线效率。具有自主知识产权的软件系统为产品的实用性提供了强力的功能支撑。多层次的用户权限管理功能保证了系统实际使用的可靠性,并降低了误操作的风险。系统中预设多种测试项目供用户灵活调用,并开放了强大的测试项目编辑功能以满足客户实际测试需求。操作员可一键调取由工程师编写好的测试文件,其人性化的设计极大的降低了该系统的操作门槛,保证您的产线高效产出。该软件系统还具有实时监测各通道产品合格率,每小时产出效率的功能,并进行品质产能分析以直观的图表方式实时呈现在用户眼前,使您对您的产线情况一目了然。系统支持数据实时存储于数据库,并以excel表格或其它方式导出数据。

此外,TH300系列测试系统还预留了IO接口,无需额外添加硬件,便可与自动化产线对接。并且可外接配套工装治具以实现离线或自动化产线测试。


测试项目(支持但不局限于以下项目):

输出特性测试

输入特性测试

稳定度测试

■ 输出电压测试

■ 输出电流测试

■ 纹波测试

■ 效率测试

■ 过冲电压测试

■ 下冲电压测试

■ 动态负载测试


■ 电流有效值测试

■ 峰值电流测试

■ 谐波测试

■ 电压有效值测试

■ 电压相位角测试

■ 电压跌落测试

■ 功率测试

■ 功率因素测试

■ 电压缓升/缓降测试

■ 频率缓升/缓降测试



■ 电流稳定度

■ 电压稳定度

■ 负载稳定度

■ 电压/负载整合稳定度





时序及暂态测试

保护测试

特殊功能

■ 输出上升波形

■ 输出下降波形

■ 开机时间

■ 上升时间

■ 下降时间

■ 关机保护时间


■ 短路保护测试

■ 过电压保护测试

■ 低电压保护测试

■ 过载保护测试

■ 过功率保护测试

■ 过电流保护测试

■ 过温保护测试

■ 条形码或二维码读取






应用

消费类电子的充电器的测试:

手机、PAD、电动牙刷、电动剃须刀、电动理发器、无线耳机等

电源适配器的测试:

笔记本电脑、路由器/交换机等

影像类产品电源测试:

打印机/复印机/传真机等

工业电源及其他模块类电源(AC/DC、DC/DC)的测试



购买直达


 请点击上方图片,跳转该商品天猫京东购买页面

技术参数


附件
标配
配件名称型号
选配
配件名称型号
资料下载
资料名称下载链接
规格书 下载
