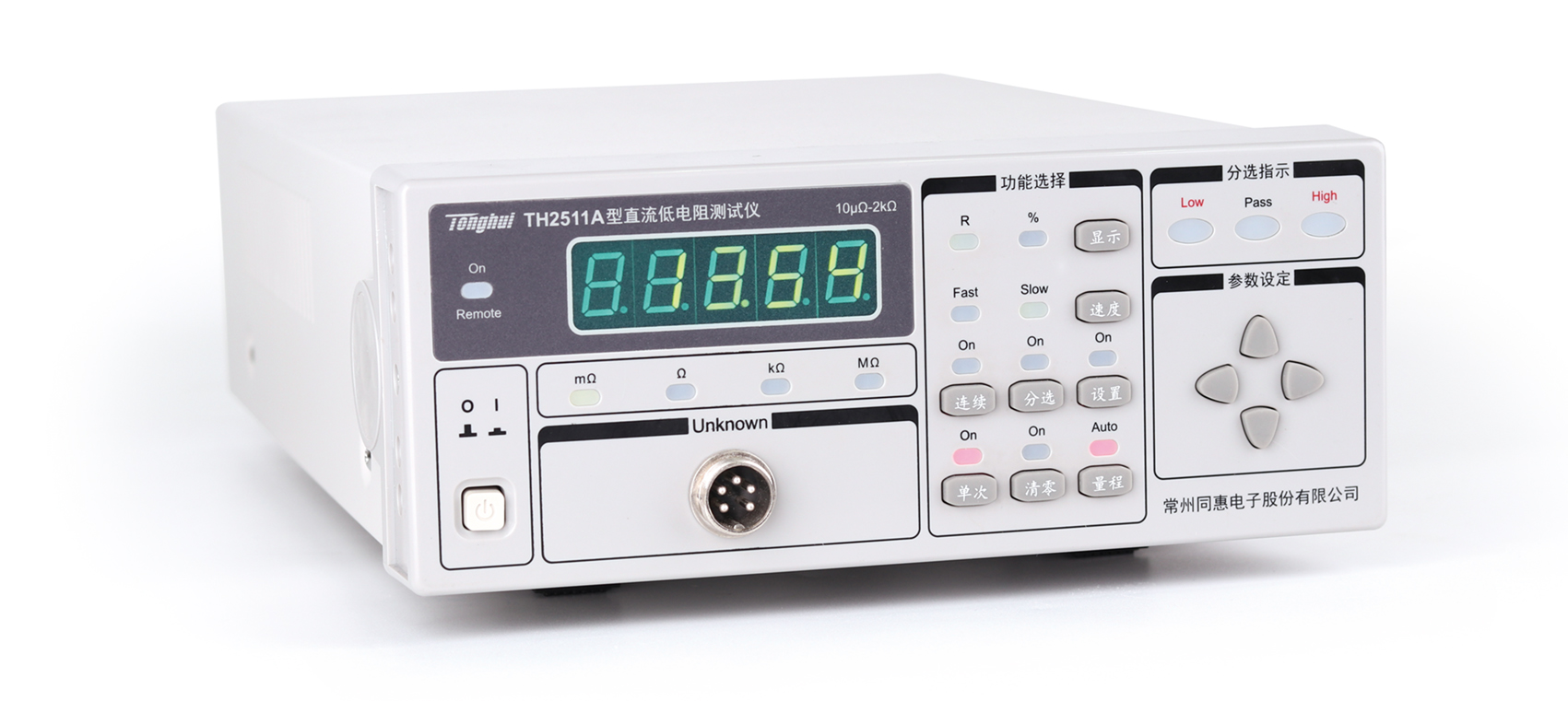

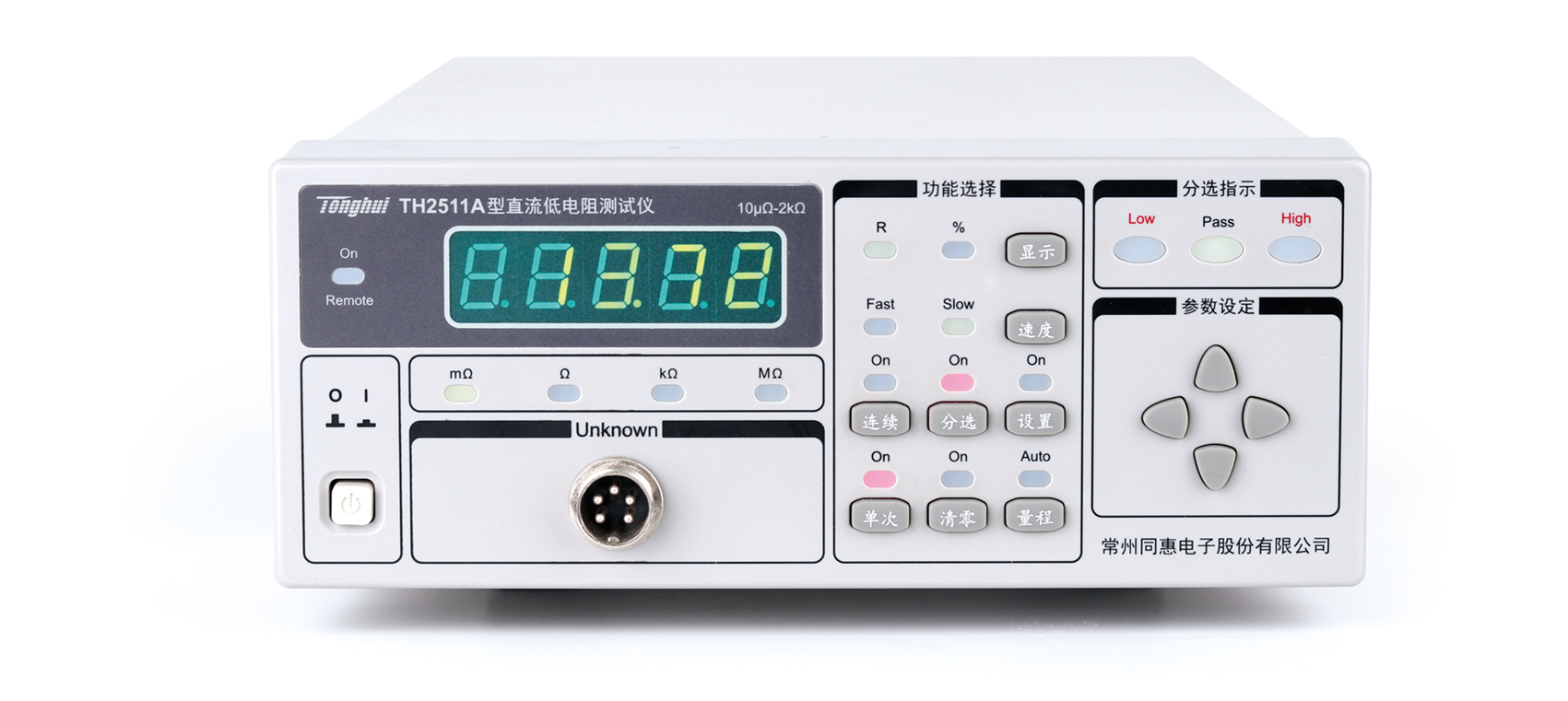

TH2511A 直流低电阻测试仪
性能特点

 电阻范围:10μΩ - 1.999kΩ

 最高电阻精度:±0.1%,电阻分辨率:10uΩ

 快速:100ms,慢速:333ms

■ 上超、下超、合格分选及讯响功能

 4 1/2 LED显示,稳定性好

 直读值与百分比误差显示

简介

 TH2511A型直流低电阻测试仪具有简便的比较功能,可广泛用于测量各种线圈的电阻,电动机,变压器绕组的电阻,电缆的导线电阻,开关,插头,接触电阻和金属铆接电阻等。





应用

 元器件:

  电阻,电感,变压器,电机,继电器,电路焊点,电容器铆接点

 材料:

  热敏材料(保险丝、电热调节器的传感器),金属箔等导电材料

 线缆、接插件:多股线,接插件,各种开关

 新能源:电动车电池组连接桥,电芯连接电阻


技术参数
型号TH2512+系列
TH2511A
TH2512+TH2512A+TH2512B+TH2511A
基本精度±0.05%+2字0.1%+2字(20mΩ/2M量程)±0.05%+2字±0.1%+2字±0.1%+2字
测试范围1μΩ-1.999MΩ10μΩ-199.9kΩ1μΩ-19.99kΩ10μΩ-1.999kΩ
测试电流1A/100/10/1mA/100/10/1μA100/10/1mA/100/10μA1A/100/10/1mA/100μA100/10/1mA /100μA
量程20/200mΩ/2/20/200Ω/2/20/200kΩ/2MΩ200mΩ/2/20/200Ω/2/20/200kΩ20/200mΩ/2/20/200Ω/2/20kΩ
200mΩ/2/20/200Ω/2kΩ
最高分辨率1uΩ10uΩ1uΩ10uΩ
测试速度快速:21次/秒  慢速6次/秒
快速:10次/秒  慢速3次/秒
比较器上超,下超,合格及讯响
上超,下超,合格及讯响
量程方式自动,保持
自动,保持
触发方式内部,外部,手动,总线
内部,手动
清零可全量程清零
可全量程清零


附件
标配
配件名称型号
低阻测试线 TH26004A
选配
配件名称型号
