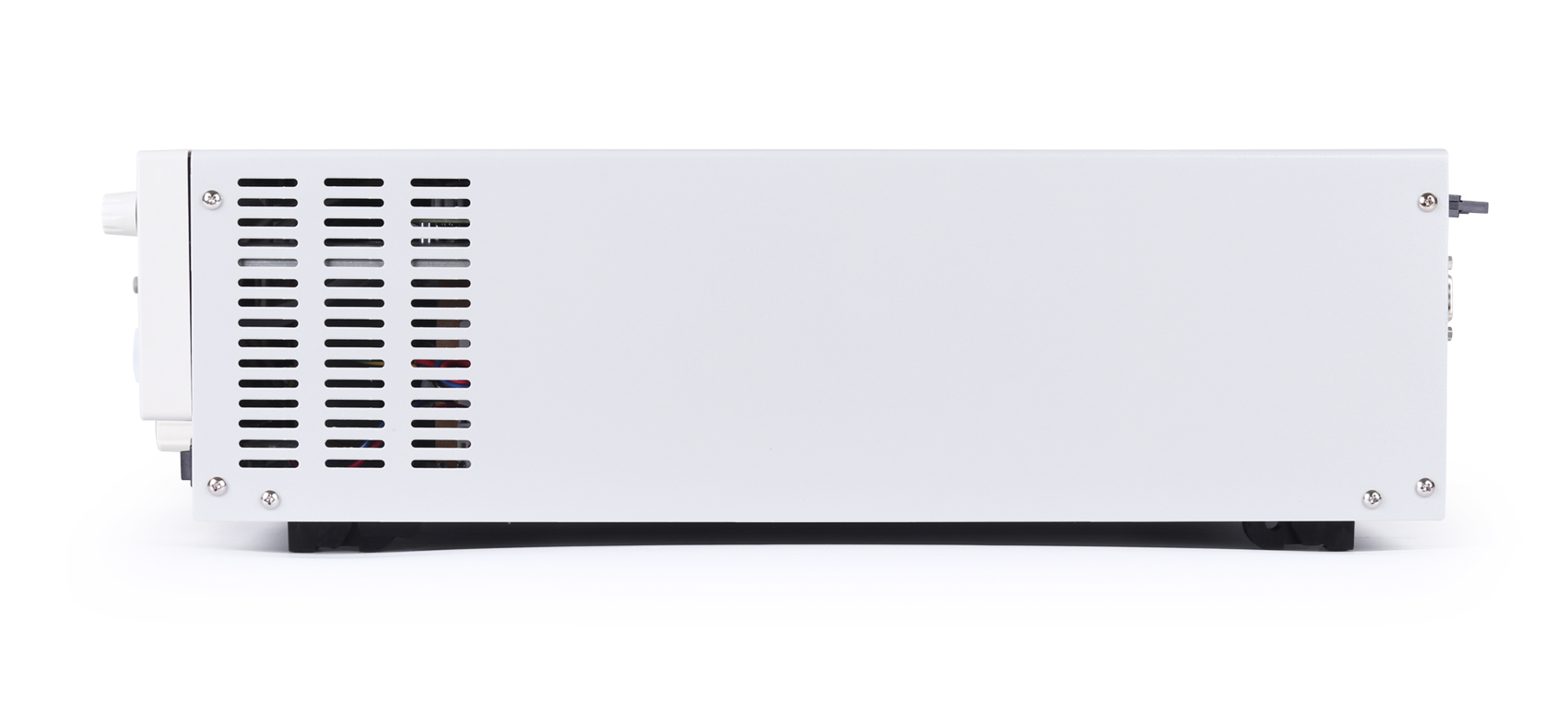

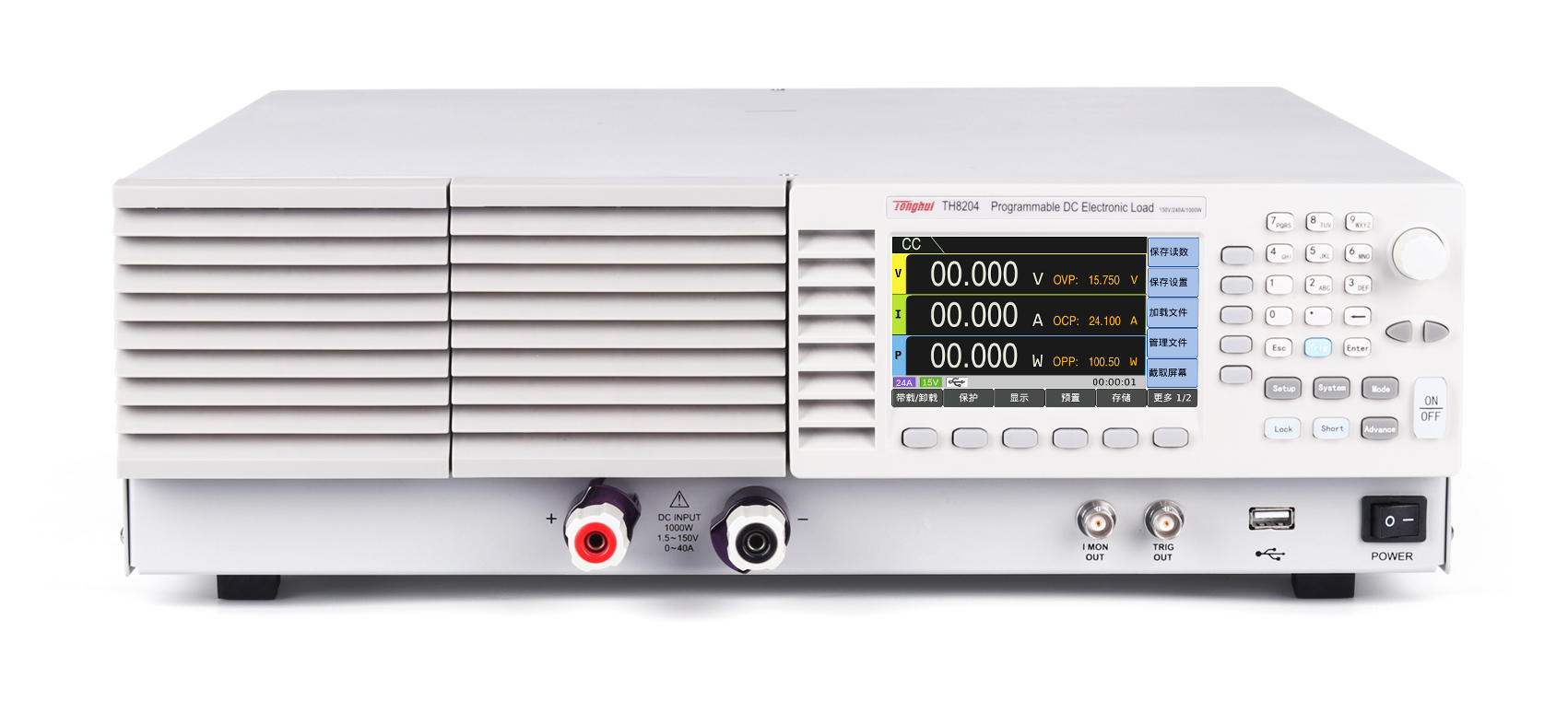

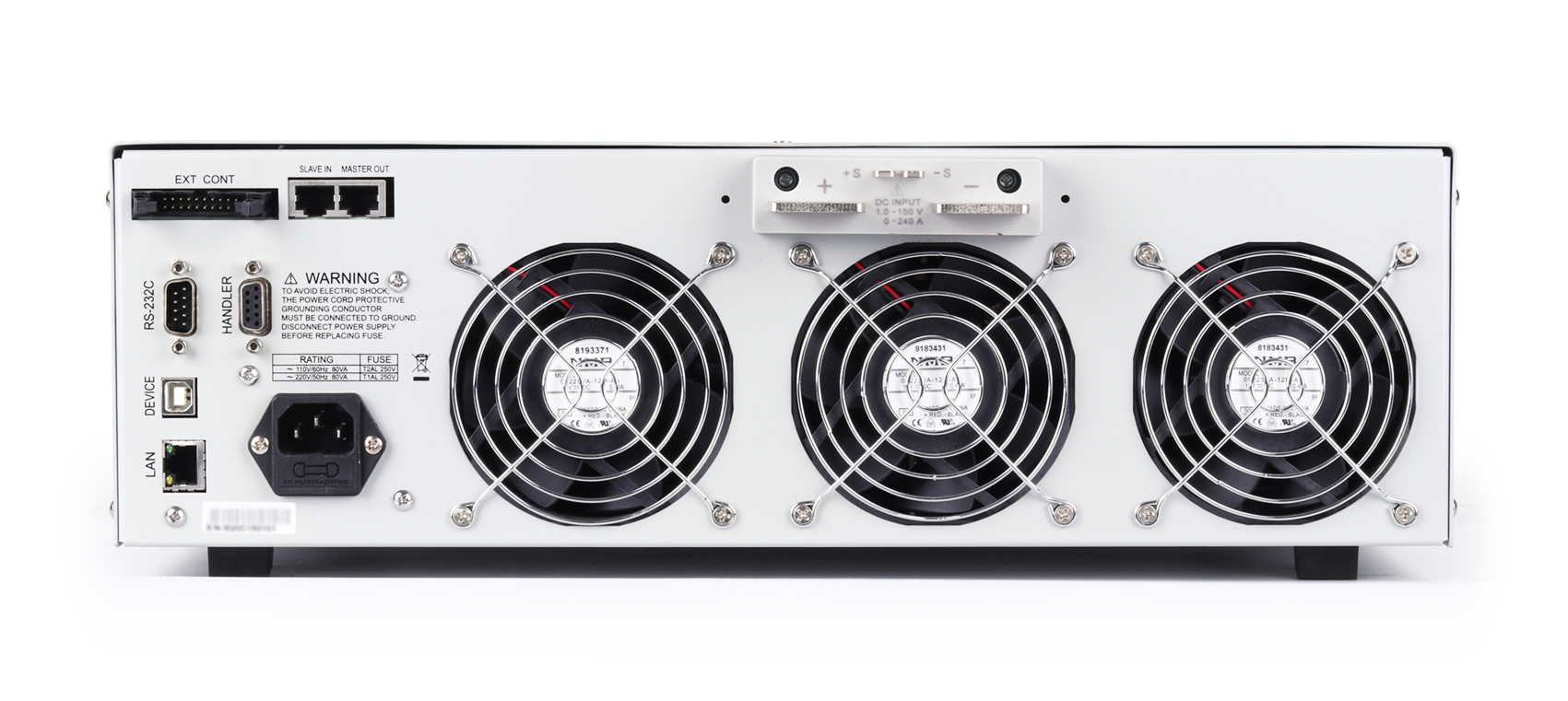

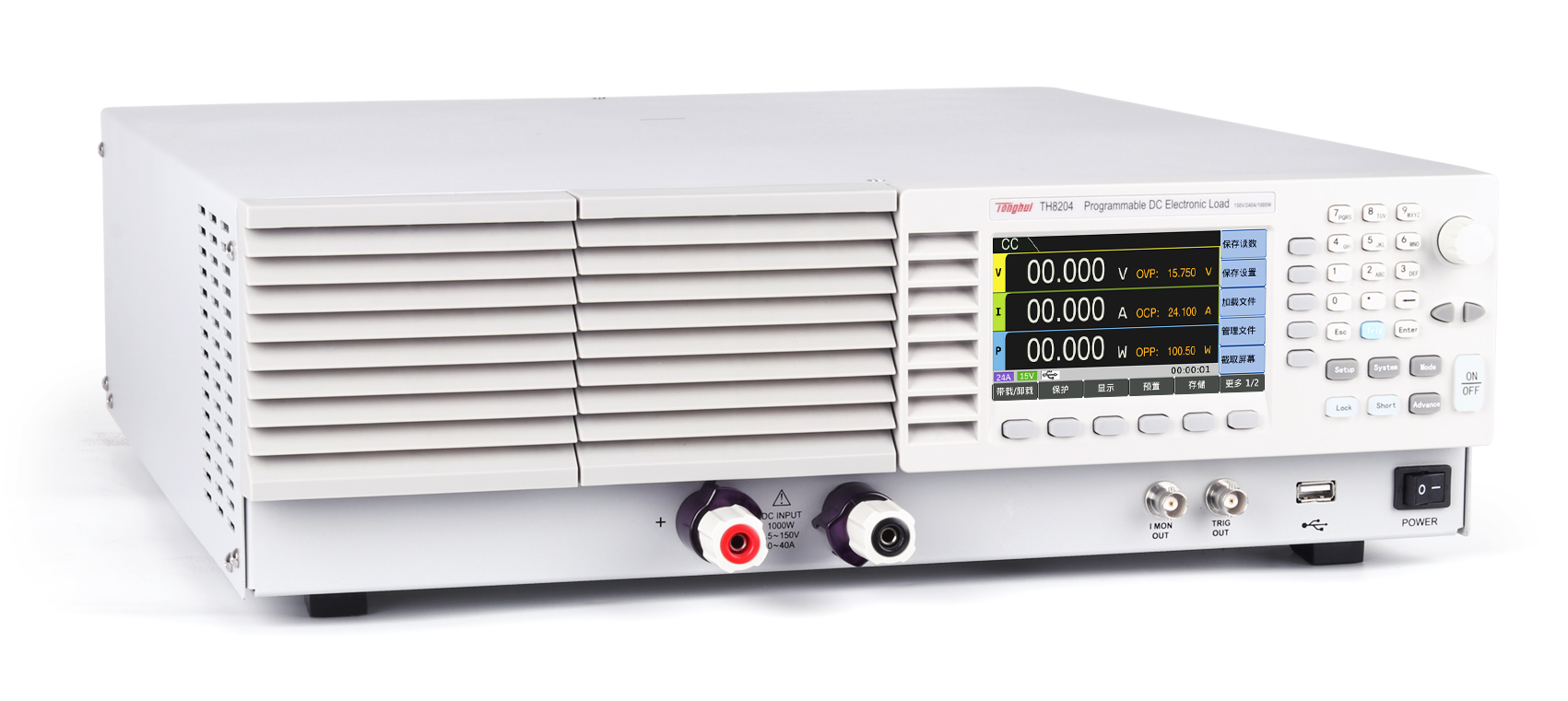

TH8204 可编程直流电子负载

RS232、USBHOST、USBDEVICE、HANDLER、LAN

性能特点

 输入:1000W(150V/240A) 支持5台并联

 可叠加4台功率扩展器至9kW

 高分辨率:电压1mV,电流:10μA

 高动态频率:50kHz

 高测量速度:100kHz

 纹波测量功能

定电流(CC),定电阻(CR),定电圧(CV),定功率(CP)功能

电流远程控制监视功能,外部触发功能

可编程的软启动功能

CR-LED测试、任意I-V特性、电池测试,动态扫描测试

  负载效应、列表功能等多种高级功能

过电压(可编程),低电压,过电流(可编程),过功率

 (可编程),过热,防反接等保护功能

远端电压补偿输入测试功能

短路功能模拟

Linux系统让内部参数文件存储的数量基本上不受限制

U盘功能(参数的存储和加载,界面截图,系统固件升级)

设置参数支持断电记忆功能

智能温控风扇

RS232、USB、Ethernet、WIFI(选配)

配套上位机软件实现远端操作和监控

简介

TH8200系列可编程直流电子负载是常州同惠电子股份有限公司自主研发制造的一款性能卓越、功能齐全的直流电子负载。本系列产品不仅具有CC/CV/CR/CP等基本功能更具备了任意IV特性(ARB)模式,可供用户根据输入电压任意设置电流来进行负载的模拟测试。

TH8200系列产品采用双核(ARM+DSP)自动控制硬件电路 架构,使得系统运行更加稳定;完备的硬件保护电路功能(OVP、OCP、OPP、OHP、REV、UVP)对仪器及被测物实施全面保护,消除了用户的后顾之忧。采用高速、安全、可靠性强的16位采样芯片,确保采样精度和分辨率,单次采样可同步刷新电压、电流值;100K真实采样速率,测量精度高,抗干扰能力强,并能显示瞬态加载电流波形。

其最高电流变化速率可达24A/μs(TH8204),最小设置分辨率为10μA (TH8201)可应对各种需电流高速变化的电源、电流传感器试验。它还加入了可编程软启动功能。应用了Linux操作系统,使得设置储存文件的个数基本不受限制,并提高了对USB储存器的支持。

此外,本仪器前面板人性化的交互式设计使用户可以方便快捷的进行各种设置操作,更提供了丰富的有线、无线通讯接口LAN、WIFI、USB、RS232以及GPIB(可选)以满足 用户的通讯及系统连接需求。

仪器型号

输入电压

电流

功率

并机支持

功率扩展器

TH8201

1-150V

40A

175W

5

------

TH8202

80A

350W

5

------

TH8202A

40A

350W

5

------

TH8203

160A

700W

5

------

TH8203A

80A

700W

5

------

TH8204

240A

1000W

5

2000W/台,最多4

TH8204A

120A

1000W

5

2000W/台,最多4


* 扩展功率器(TH82001):2000W/台,作为TH8204/TH8404A的从机,最多可叠加4台,最大功率达9kW。


功能特点
A. 常规模式

恒定电流(CC)模式

负载始终保持恒定电流,不受输入电压变化的影响

恒定电阻(CR)模式

负载始终保持恒定电阻,输入电流随输入电压的变化线性调整

恒定电压(CV)模式

调整输入电流,使负载电压始终保持指定的电压

恒定功率(CP)模式

输入电流随输入电压变化而变化,使负载消耗指定功率


B. 动态测试

动态测试使负载在高、低电流间以高达50kHz的频率反复切换,来测试电源在带宽范围内的动态特性。电流的变化提供三种动作类型,分别为连续、脉冲和翻转。电流的上升、下降速率为独立可调,使其具有更广泛的应用场合。例如此功能非常适用于测试D/D转换器与电池的瞬间大电流耐受程度。



C. 动态频率扫描

动态频率扫描提供了对数和线性两种频率步进方式。频率最高可达50kHz,用以捕捉被测电源的过冲电压峰值(Vp+)及跌落电压谷值(Vp-)。



D. CR-LED测试

模拟二极管负载特性的功能。CR-LED测试通过发光二级管的导通电压和操作电阻设置,可以真实的模拟LED的实际带载特性,避免了常规的定电阻模式(CR)下电压电流不稳定产生的震荡情况。从而检测LED电源的真实带载情况。



E. ARB测试

在ARB模式下,可设定3-100个 I-V 特征点从而组成任意的I-V特性曲线。两点之间采用线性插值。该模式可用来模拟二极管等。


应用

电源类

  充电器,开关电源,通讯电源,LED驱动,手机电池,充电宝等

新能源

  太阳能电池,新动力汽车,电动自行车

电力电子元器件

  保险丝/接插件/继电器/传感器

自动化设备集成测试


技术参数


型号

TH8201

TH8202

TH8202A

操作电压

1.0~150V

1.0~150V

1.0~150V

电流

0~400mA

0~4A

0~40A

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

功率

0~1.75W

0~17.5W

0~175W

0~3.5W

0~35W

0~350W

0~3.5W

0~35W

0~350W

最低操作电压

1.0V@0.4A

1.0V@4A

1.0V@40A

1.0V@0.8A

1.0V@8A

1.0V@80A

1.0V@0.8A

1.0V@4A

1.0V@40A

量程

操作范围

0~400mA

0~4A

0~40A

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

设置范围

0~420mA

0~4.2A

0~42A

0~840mA

0~8.4A

0~84A

0~420mA

0~4.2A

0~42A

分辨率

0.01mA

0.1mA

1mA

0.02mA

0.2mA

2mA

0.02mA

0.2mA

2mA

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

量程

操作范围

25mΩ

~2.5kΩ

250mΩ

~25kΩ

2.5Ω

~250kΩ

12.5mΩ

~1.25kΩ

125mΩ

~12.5kΩ

1.25Ω

~125kΩ

25mΩ

~2.5kΩ

250mΩ

~25kΩ

2.5Ω

~250kΩ

设置范围

25mΩ

~2.62kΩ

250mΩ

~26.2kΩ

2.5Ω

~262kΩ

12.5mΩ

~1.31kΩ

125mΩ

~13.1kΩ

1.25Ω

~131kΩ

25mΩ

~2.62kΩ

250mΩ

~26.2kΩ

2.5Ω

~262kΩ

分辨率

400µS

40µS

4µS

800µS

80µS

8µS

400µS

40µS

4µS

精度

0.1%+0.5%F.S.

0.1%+0.5%F.S.

0.1%+0.5%F.S.

量程

操作范围

0~15V

0~150V

0~15V

0~150V

0~15V

0~150V

设置范围

0~16.5V

0~165V

0~16.5V

0~165V

0~16.5V

0~165V

分辨率

1mV

10mV

1mV

10mV

1mV

10mV

精度

0.05%+0.025%F.S.

0.05%+0.025%F.S.

0.05%+0.025%F.S.

量程

操作范围

0~1.75W

0~17.5W

0~175W

0~3.5W

0~35W

0~350W

0~3.5W

0~35W

0~350W

设置范围

0~1.8375W

0~18.375W

0~183.75W

0~3.675W

0~36.75W

0~367.5W

0~3.675W

0~36.75W

0~367.5W

分辨率

0.1mW

1mW

10mW

0.2mW

2mW

20mW

0.2mW

2mW

20mW

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

Von&Voff

模式 CC/CP/CR

模式CC/CP/CR

模式 CC/CP/CR

精度

0.2%   F.S.

0.2%   F.S.

0.2%   F.S.

最小操作电压

1.5V

1.5V

1.5V

频率范围

100Hz~50kHz/0.01Hz~1kHz

100Hz~50kHz/0.01Hz~1kHz

100Hz~50kHz/0.01Hz~1kHz

精度

1µs/1ms+100ppm

1µs/1ms+100ppm

1µs/1ms+100ppm

斜率

0.1mA/µs

~100mA/µs

1mA/µs

~1A/µs

10mA/µs

~10A/µs

0.2mA/µs

~200mA/µs

2mA/µs

~2A/µs

20mA/µs

~20A/µs

0.2mA/µs

~200mA/µs

2mA/µs

~2A/µs

20mA/µs

~20A/µs

分辨率

0.01mA/µs

0.1mA/µs

1mA/µs

0.02mA/µs

0.2mA/µs

2mA/µs

0.02mA/µs

0.2mA/µs

2mA/µs

精度

10%±20µs

10%±20µs

10%±20µs

最小上升时间

10µs

10µs

10µs

量程

0~400mA

0~4A

0~40A

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

分辨率

0.01mA

0.1mA

1mA

0.02mA

0.2mA

2mA

0.02mA

0.2mA

2mA

量程

0~400mA

0~4A

0~40A

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

控制电平范围

0~10V

0~10V

0~10V

精度

0.5%F.S.

0.5%F.S.

0.5%F.S.

操作模式

CC

CC

CC

设置范围

0~500ms

0~500ms

0~500ms

精度

±(30%+100µs)

±(30%+100µs)

±(30%+100µs)

量程

0~15V

0~150V

0~15V

0~150V

0~15V

0~150V

分辨率

1mV

10mV

1mV

10mV

1mV

10mV

精度

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

量程

0~400mA

0~4A

0~40A

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

分辨率

0.01mA

0.1mA

1mA

0.02mA

0.2mA

2mA

0.01mA

0.1mA

1mA

精度

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

量程

0~1.75W

0~17.5W

0~175W

0~3.5W

0~35W

0~350W

0~3.5W

0~35W

0~350W

分辨率

0.1mW

1mW

10mW

0.2mW

2mW

20mW

0.2mW

2mW

20mW

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

TRIG   OUT

I   MON OUT

过压保护(OVP)

过流保护(OCP)

过功率保(OPP)

过热保护(OHP)

逆压保护(REP)

低压保护(UVP)

短路功能

接口




尺寸(宽x高x深)

215mmx129mmx479mm

215mmx129mmx479mm

215mmx129mmx479mm

重量

7.8kg

9.1kg

8.7kg

操作温度

0~40°C

0~40°C

0~40°C

储存温度

-20~80°C

-20~80°C

-20~80°C

EMC&安全认证

CE

CE

CE

型号

TH8203A

TH8204A

TH8203

TH8204

操作电压

1.0~150V

1.0~150V

1.0~150V

1.0~150V

电流

0~800mA

0~8A

0~80A

0~1.2A

0~12A

0~120A

0~1.6A

0~16A

0~160A

0~2.4A

0~24A

0~240A

功率

0~7.0W

0~70W

0~700W

0~10.5W

0~105W

0~1000W

0~7.0W

0~70W

0~700W

0~10.5W

0~105W

0~1000W

最低操作电压

1.0V@0.8A

1.0V@8A

1.0V@80A

1.0V@1.2A

1.0V@12A

1.0V@120A

1.0V@1.6A

1.0V@16A

1.0V@160A

1.0V@2.4A

1.0V@24A

1.0V@240A



量程

操作范围

0~800mA

0~8A

0~80A

0~1.2A

0~12A

0~120A

0~1.6A

0~16A

0~160A

0~2.4A

0~24A

0~240A

设置范围

0~840mA

0~8.4A

0~84A

0~1.26A

0~12.6A

0~126A

0~1.68A

0~16.8A

0~168A

0~2.52A

0~25.2A

0~252A

分辨率

0. 04mA

0.4mA

4mA

0. 1mA

1mA

10mA

0. 04mA

0.4mA

4mA

0.1mA

1mA

10mA

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.



量程

操作范围

12.5mΩ

~1.25kΩ

125mΩ

~12.5kΩ

1.25Ω

~125kΩ

4.2mΩ

~420Ω

42mΩ

~4.2kΩ

420mΩ

~42kΩ

6.2mΩ

~620Ω

62mΩ

~6.2kΩ

620mΩ

~62kΩ

4.2mΩ

~420Ω

42mΩ

~4.2kΩ

420mΩ

~42kΩ

设置范围

12.5mΩ

~1.31kΩ

125mΩ

~13.1kΩ

1.25Ω

~131kΩ

4.2mΩ

~437Ω

42mΩ

~4.37kΩ

420mΩ

~43.7kΩ

6.2mΩ

~651Ω

62mΩ

~6.51kΩ

620mΩ

~65.1kΩ

4.2mΩ

~437Ω

42mΩ

~4.37kΩ

420mΩ

~43.7kΩ

分辨率

16mS

160µS

16µS

400µS

2.424mS

242.4µS

16mS

160µS

16µS

2.424mS

242.4µS

24.24µS

精度

0.1%+0.5%F.S.

0.1%+0.5%F.S.

0.1%+0.5%F.S.

0.1%+0.5%F.S.



量程

操作范围

0~15V

0~150V

0~15V

0~150V

0~15V

0~150V

0~15V

0~150V

设置范围

0~16.5V

0~165V

0~16.5V

0~165V

0~16.5V

0~165V

0~16.5V

0~165V

分辨率

1mV

10mV

1mV

10mV

1mV

10mV

1mV

10mV

精度

0.05%+0.025%F.S.

0.05%+0.025%F.S.

0.05%+0.025%F.S.

0.05%+0.025%F.S.



量程

操作范围

0~7.0W

0~70W

0~700W

0~10.5W

0~105W

0~1000W

0~7.0W

0~70W

0~700W

0~10.5W

0~105W

0~1000W

设置范围

0~7.35W

0~73.5W

0~735W

0~11   W

0~110.25W

0~1100W

0~7.35W

0~73.5W

0~735W

0~11W

0~110.25W

0~1100W

分辨率

0.4mW

4mW

40mW

1mW

10mW

100mW

0.4mW

4mW

40mW

1mW

10mW

100mW

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

Von&Voff

模式 CC/CP/CR

模式 CC/CP/CR

模式 CC/CP/CR

模式 CC/CP/CR

精度

0.2%   F.S.

0.2%   F.S.

0.2%   F.S.

0.2%   F.S.

最小操作电压

1.5V

1.5V

1.5V

1.5V

频率范围

100Hz~50kHz/0.01Hz~1kHz

100Hz~50kHz/0.01Hz~1kHz

100Hz~50kHz/0.01Hz~1kHz

100Hz~50kHz/0.01Hz~1kHz

精度

1µs/1ms+100ppm

1µs/1ms+100ppm

1µs/1ms+100ppm

1µs/1ms+100ppm



斜率

0.2mA/µs

~80mA/µs

2mA/µs

~0.8A/µs

20mA/µs

~8A/µs

0.2mA/µs

~120mA/µs

2mA/µs

~1.2A/µs

20mA/µs

~12A/µs

0.4mA/µs

~160mA/µs

4mA/µs

~1.6A/µs

40mA/µs

~16A/µs

0.6mA/µs

~240mA/µs

6mA/µs

~2.4A/µs

60mA/µs

~24A/µs

分辨率

0.02mA/µs

0.2mA/µs

2mA/µs

0.02mA/µs

0.2mA/µs

2mA/µs

0.4mA/µs

4mA/µs

40mA/µs

0.1mA/µs

1mA/µs

10mA/µs

精度

10%±20µs

10%±20µs

10%±20µs

10%±20µs

最小上升时间

10µs

10µs

10µs

10µs

量程

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

0~1.6A

0~16A

0~160A

0~2.4A

0~24A

0~240A

分辨率

0.02mA

0.2mA

2mA

0.02mA

0.2mA

2mA

0.   04mA

0.4mA

4mA

0.   1mA

1mA

10mA

量程

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

0~1.6A

0~16A

0~160A

0~2.4A

0~24A

0~240A

控制电平范围

0~10V

0~10V

0~10V

0~10V

精度

0.5%F.S.

0.5%F.S.

0.5%F.S.

0.5%F.S.

操作模式

CC

CC

CC

CC

设置范围

0~500ms

0~500ms

0~500ms

0~500ms

精度

±(30%+100µs)

±(30%+100µs)

±(30%+100µs)

±(30%+100µs)

量程

0~15V

0~150V

0~15V

0~150V

0~15V

0~150V

0~15V

0~150V


分辨率

1mV

10mV

1mV

10mV

1mV

10mV

1mV

10mV


精度

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

量程

0~800mA

0~8A

0~80A

0~400mA

0~4A

0~40A

0~1.6A

0~16A

0~160A

0~2.4A

0~24A

0~240A

分辨率

0.02mA

0.2mA

2mA

0.01mA

0.1mA

1mA

0.   1mA

1mA

10mA

0.   1mA

1mA

10mA

精度

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

量程

0~3.5W

0~35W

0~350W

0~3.5W

0~35W

0~350W

0~7.0W

0~70W

0~700W

0~10.5W

0~105W

0~1000W

分辨率

0.2mW

2mW

20mW

0.2mW

2mW

20mW

0.4mW

4mW

40mW

1mW

10mW

100mW

精度

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

0.1%+0.1%F.S.

TRIG   OUT

I   MON OUT

过压保护

(OVP)

过流保护

(OCP)

过功率保护

(OPP)

过热保护

(OHP)

逆压保护

(REP)

低压保护

(UVP)

短路功能


接口





尺寸

(宽X高X深)

430mmx129x479mm

430mmx129x479mm

430mmx129x479mm

430mmx129x479mm

重量

14.6kg

17kg

15kg

17.6kg

操作温度

0~40°C

0~40°C

0~40°C

0~40°C

储存温度

-20~80°C

-20~80°C

-20~80°C

-20~80°C

EMC&安全认证

CE

CE

CE

CE







附件
标配
配件名称型号
两端测试线 TH26004C
选配
配件名称型号
资料下载
资料名称下载链接
规格书下载
TH8200系列说明书 下载
返回顶部
