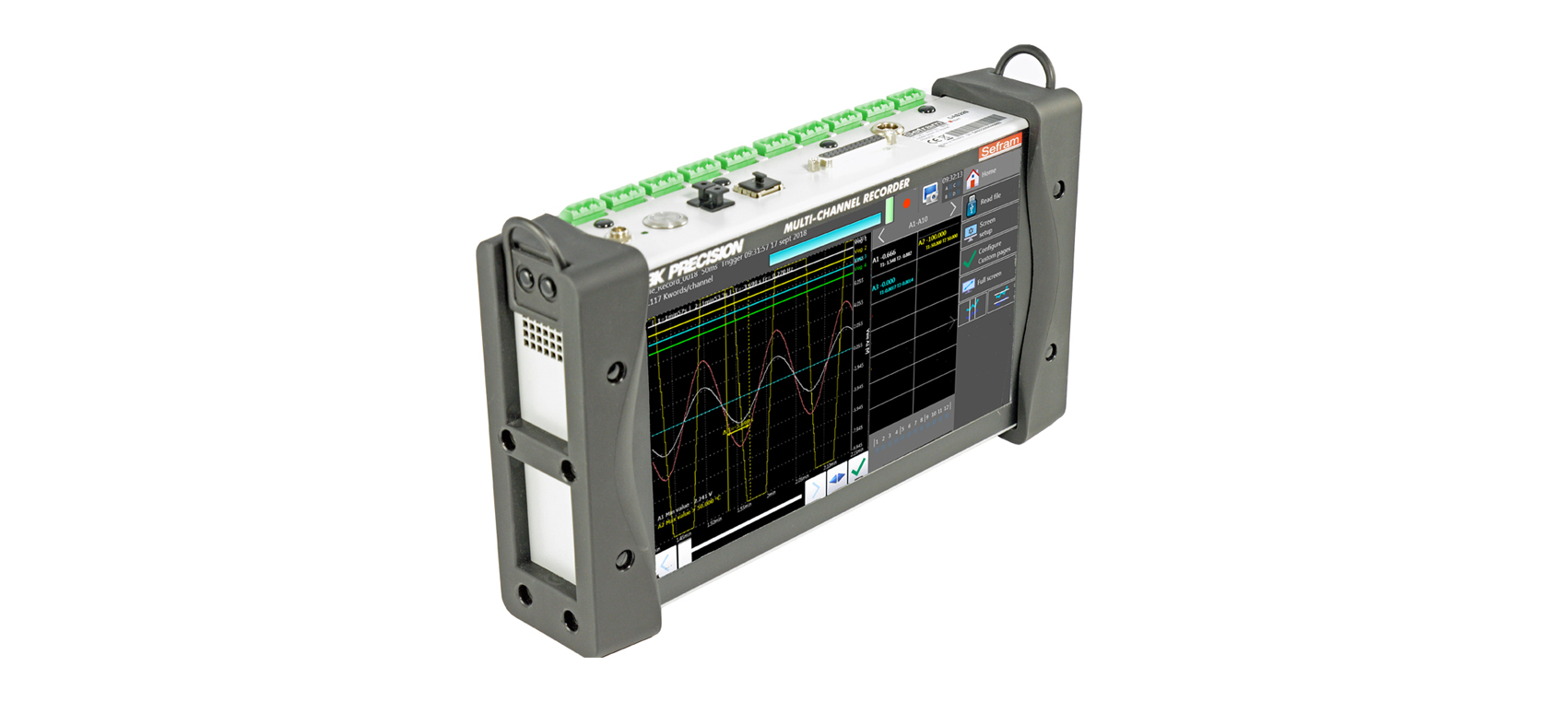

DAS220BAT 多通道手持式数据记录仪
性能特点

■ 10 模拟通道,12个逻辑通道

■ 每个通道最高1ms取样速度

■ 100kHz 带宽

■ 32GB 内置硬盘

■ 有内置电池

■ 通用输入:电压,热电偶,PT100-1000,电流(需选装适配

   器),电阻

■ 电压:1mV 到 200V (±100V)

■ 温度:热电偶(所有类型),Pt100/Pt1000(2线或3 线)

■ 4 种报警(输出)

■ 4种逻辑功能输入,带计数器和频率计功能

■ 16-bit 分辨率

■ 10" TFT 全景触摸屏

 接口:USB, 以太网, WiFi (选配)

■ 锂电池 (出厂选择): 15h 待机

■ DasLab软件 (免授权)

■ 安全标准:IEC61010 CAT I 100V



简介

■ 多通道手持数据记录仪

新一代的DAS 220记录仪旨在测试您在过程中所需要记录的参数:电压测试传感器测试(0-10V),温度测试(热电偶,PT100-PT1000),电流测试(选装分流器)电阻测试,计数,频率。您可以直观地观察测试结果(图形和数值)以及在记录仪内部或USB存储测试结果,您可以在电脑上通过使用免授权的Das Lab软件来进行数据转移和处理

■ 人性化界面

DAS220带有10”触摸屏:用户界面非常互动。图标和符号使浏览非常简单且省时 。


应用

 DAS220在过程测试领域是一款非常通用的记录仪:

- 多通道温度监测和记录

- 0-10V 传感器监测和记录

- 电压测试

- 脉冲计数





技术参数


技术指标

通道数:

10通道

输入指标

直流电压

量程:

1mV(±0.5Mv)到200V(±100V)

最大输入电压:

直流100V

精度:

满刻度的0.1%,±10μV

温度带热电偶

传感器

范围

Couple J

-210°C - 1200°C

Couple K

-250°C - 1370°C

Couple T

-200°C - 400°C

Couple S

-50°C - 1760°C

Couple B

200°C - 1820°C

Couple E

-250°C - 1000°C

Couple N

-250°C - 1300°C

Couple C

0°C - 2320°C

Couple L

-200°C - 900°C

精度 冷端温度补偿±1.25%

温度带PT100-PT1000

电流:

1mA(Pt100)& 100μA (Pt1000)

量程:

-200°C到 850°C

测试:

2线,3线

精度(20°C)

0.3°C±读数的0.1%

2线补偿电阻:

最大30Ω

3线补偿电阻:

最大50Ω

电阻

量程:

1kΩ 10Kω

精度:

1Ω(量程1kΩ)和10Ω(10kΩ)

获取-采样

分辨率:

16

获取系统:

扫描,每通道采样

采样率:

1ms to 20mn V >50mV

2ms to 20mn V ≤50mV,

热电偶 & Pt100-Pt1000

触发:

日期,延迟,阙值,阙值组合(和/或)

逻辑通道的文字(和,或,斜率,

电平)

预触发:

从0-100k可变采样

额外I/O

逻辑通道

数量:

12

最大允许电压:

24V Cat I

输入阻抗:

4.7kΩ

采样率:

最大1ms

逻辑功能输入

通道数量:

4(K1-K4)

最大允许电压:

24V Cat I

采样率:

最大1ms

脉冲计数:

0-10000000

频率测试:

1Hz到10kHz

报警(输出)

数量:

4种报警(A,B,C,D)

输出电平:

0-5V

配有:

100/240V主适配器,说明书(CDROM),

1个25芯的公头

连接器,stylus,抹布,螺丝刀

需要DAS220带电池:

DAS220 BAT

内部存储

内部闪存驱动器:

最小32GB

最大文件大小:

2GB

接口

USB:

2个A型USB

以太网:

10/100 带RJ45的双绞线

Wifi:

选装USB适配器

一般规格

显示

10寸TFTLCD触摸屏,背光,1024*600

电源

最大10V/4A,带主适配器(100/240VAC)

电池

出厂选配,不可拆卸,锂电池

电池待机

待机模式15小时,非待机模式10小时

工作温度

0 °C -40°C,80% RH(无冷凝)

存储温度

-20°C - 60°C

尺寸

210*295*105mm

重量

2.5kg

安全

CAT I 100V,符合IEC61010-1

保修期

2


选型指南

DAS220

DAS220BAT

10个模拟多通道

12逻辑通道输入

内部电池 (8h 待机)

-

WiFi接口 (USB 连网)

选件

选件


选配附件

坚固手提箱

P/N:902408000

Wifi(USBA适配器)

P/N:902402000

12个隔离逻辑通

P/N:984405500

逻辑通道软线

P/N:902407000

4-20Ma/50欧姆分流

P/N:902406500

19寸上机

P/N:902209000

DIN

P/N:902201000


附件
标配
配件名称型号
选配
配件名称型号
