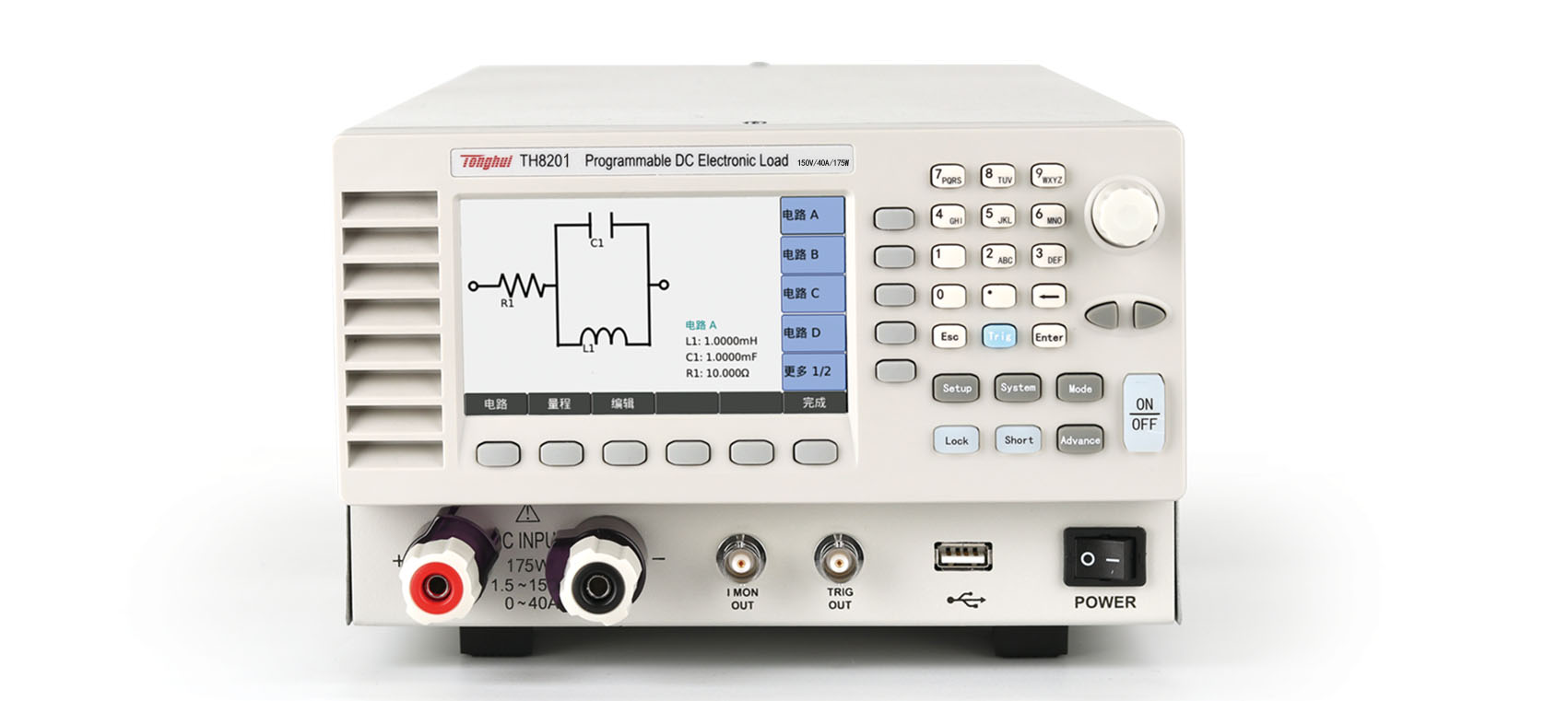

TH8201 可编程直流电子负载

RS232、USBHOST、USBDEVICE、HANDLER、LAN

性能特点

 输入:175W(150V/40A)

 高分辨率:电压1mV,电流:10μA

 高动态频率:50kHz

 高测量速度:100kHz

 纹波测量功能

定电流(CC),定电阻(CR),定电圧(CV),定功率(CP)功能

电流远程控制监视功能,外部触发功能

可编程的软启动功能

CR-LED测试、任意I-V特性、电池测试,动态扫描测试

  负载效应、列表功能等多种高级功能

过电压(可编程),低电压,过电流(可编程),过功率

 (可编程),过热,防反接等保护功能

远端电压补偿输入测试功能

短路功能模拟

Linux系统让内部参数文件存储的数量基本上不受限制

U盘功能(参数的存储和加载,界面截图,系统固件升级)

设置参数支持断电记忆功能

智能温控风扇

RS232、USB、Ethernet、WIFI(选配)

配套上位机软件实现远端操作和监控

简介
应用

电源类

 充电器,开关电源,通讯电源,LED驱动,手机电池,充电宝等

新能源

 太阳能电池,新动力汽车,电动自行车

电力电子元器件

 保险丝/接插件/继电器/传感器

自动化设备集成测试


技术参数
型号TH8201TH8202TH8202ATH8203TH8204
输入电压1-150V
电流0-400mA0-4A0-40A0-800mA0-8A0-80A0-400mA0-4A0-40A0-1.6A0-16A0-160A0-2.4A0-24A0-240A
功率0-1.75W0-17.5W0-175W0-3.5W0-35W0-350W0-3.5W0-35W0-350W0-7.0W0-70W0-700W0-10.5W0-105W0-1050W
静态模式(static mode)CC模式(恒电流模式) CR模式(恒电阻模式)  CV模式(恒压模式)   CP模式(恒功率模式)
精度0.2%  F.S.0.2%  F.S.0.2%  F.S.0.2%  F.S.0.2%  F.S.
动态模式(dynamic mode)
频率范围100Hz~50kHz/0.01Hz~1kHz100Hz~50kHz/0.01Hz~1kHz100Hz~50kHz/0.01Hz~1kHz100Hz~50kHz/0.01Hz~1kHz100Hz~50kHz/0.01Hz~1kHz
精度(Accuracy)1µs/1ms+100ppm1µs/1ms+100ppm1µs/1ms+100ppm1µs/1ms+100ppm1µs/1ms+100ppm
外部波形模式(20kHz) : CC控制电平范围   0~10V     精度0.5%F.S.
量程0-400mA0-4A0-40A0-800mA0-8A0-80A0-400mA0-4A0-40A0-1.6A0-16A0-160A0-2.4A0-24A0-240A
软启动设置范围0~500ms   精度 ±(30%+100µs)
前面板BNC端子
TRIG  OUT输出脉冲电平约为4.5V,输出脉宽约为 2µs,输出阻抗约为500Ω
I  MON OUT电压检测输出,对应的满量程电流为1V
保护功能过压保护(OVP) 过流保护(OCP) 过功率保护(OPP) 过热保护(OHP) 逆压保护(REP) 低压保护(UVP)

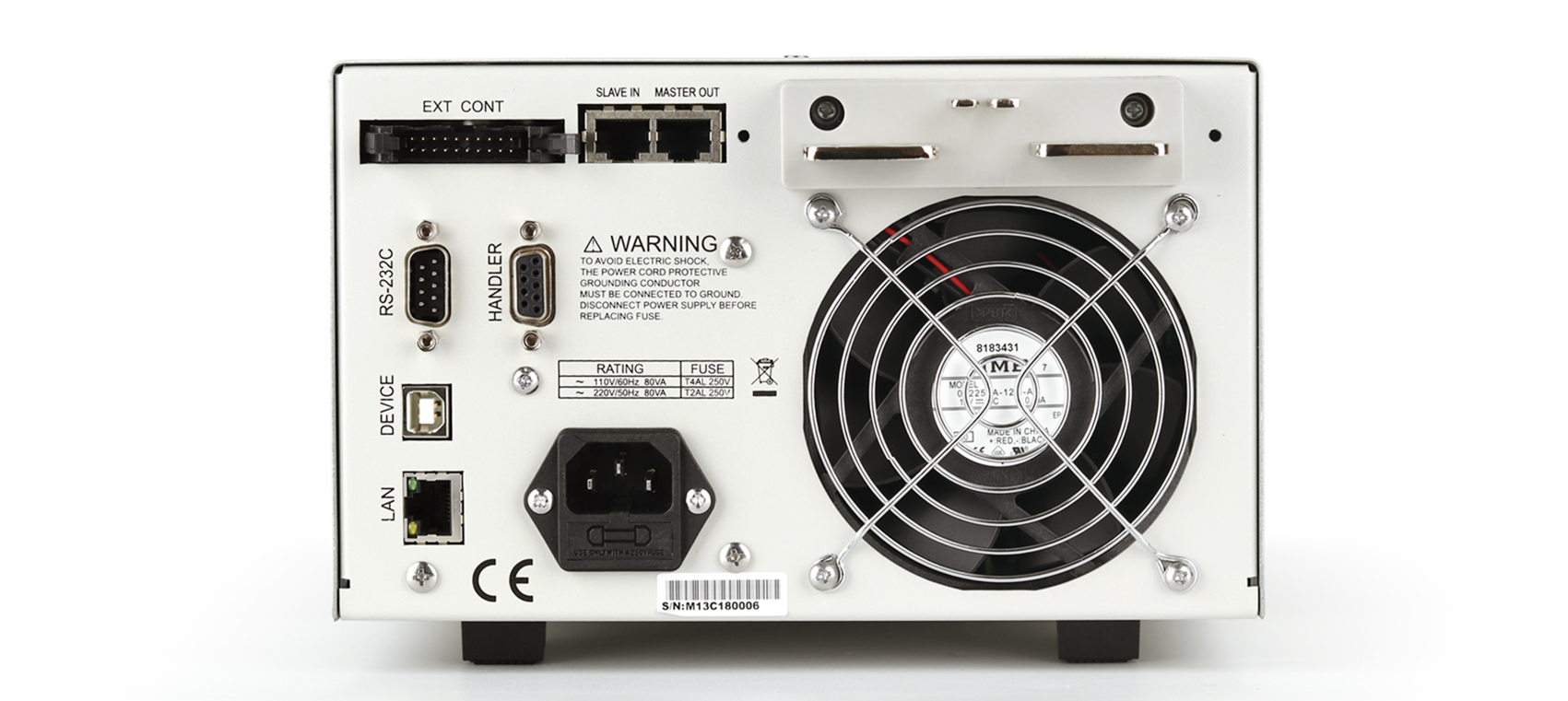

接口Handler、RS232、USB DEVICE、USB HOST、LAN
