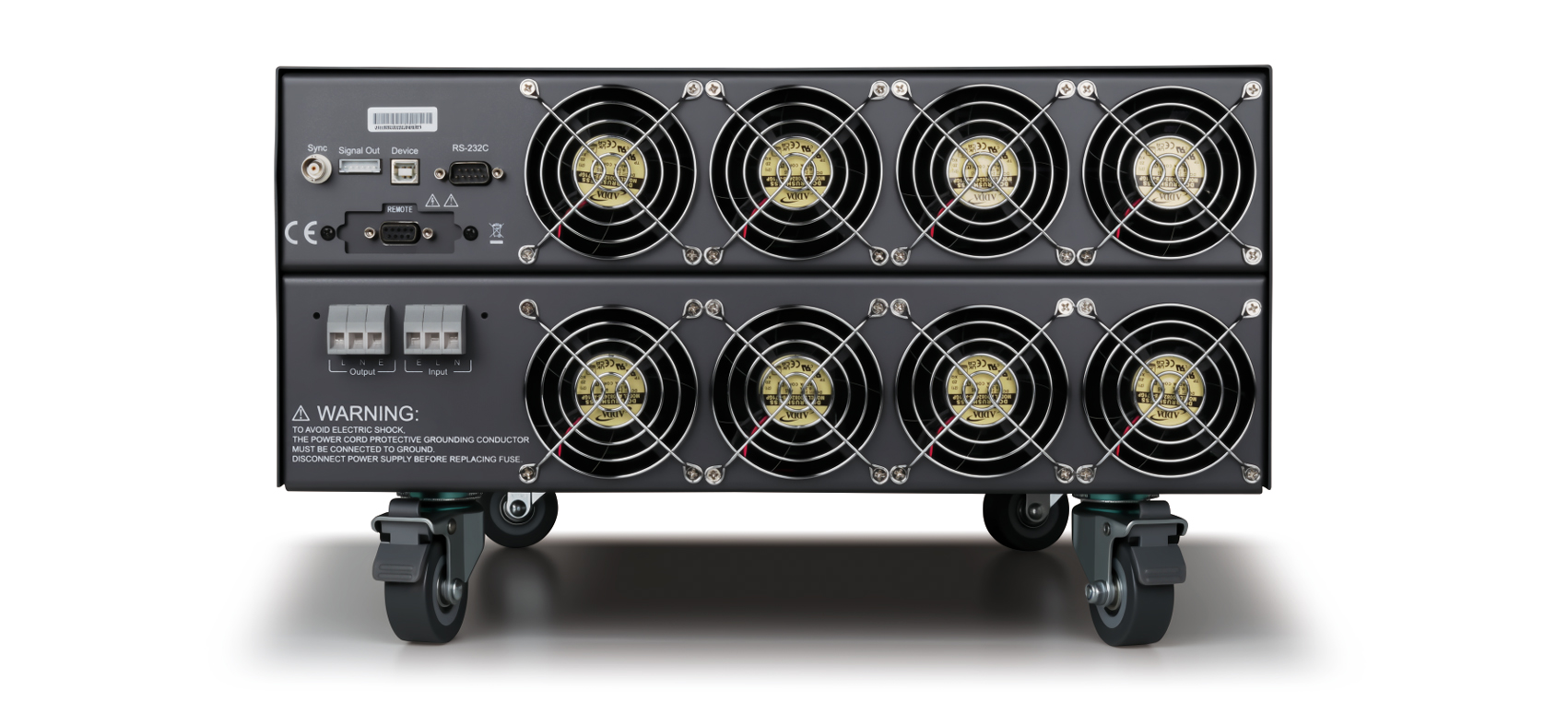

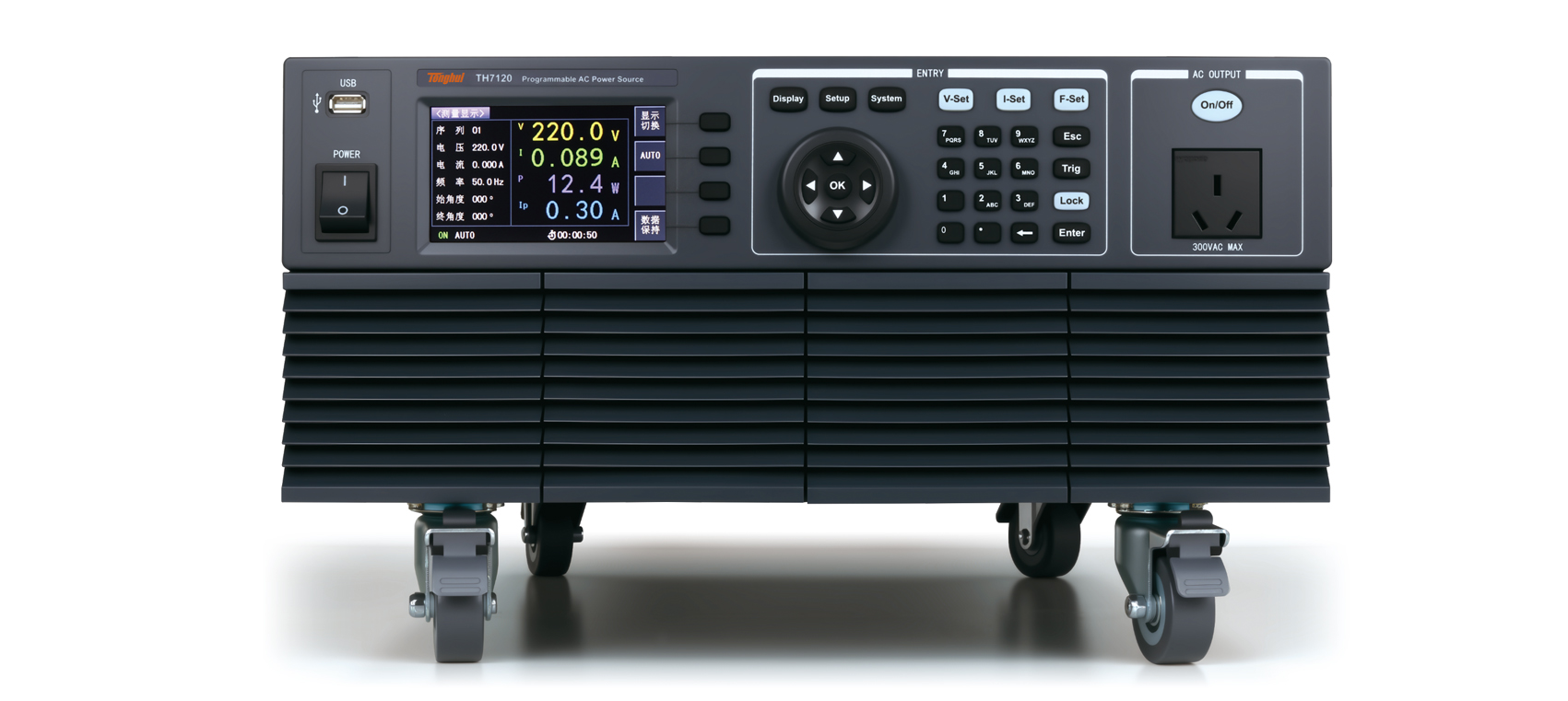

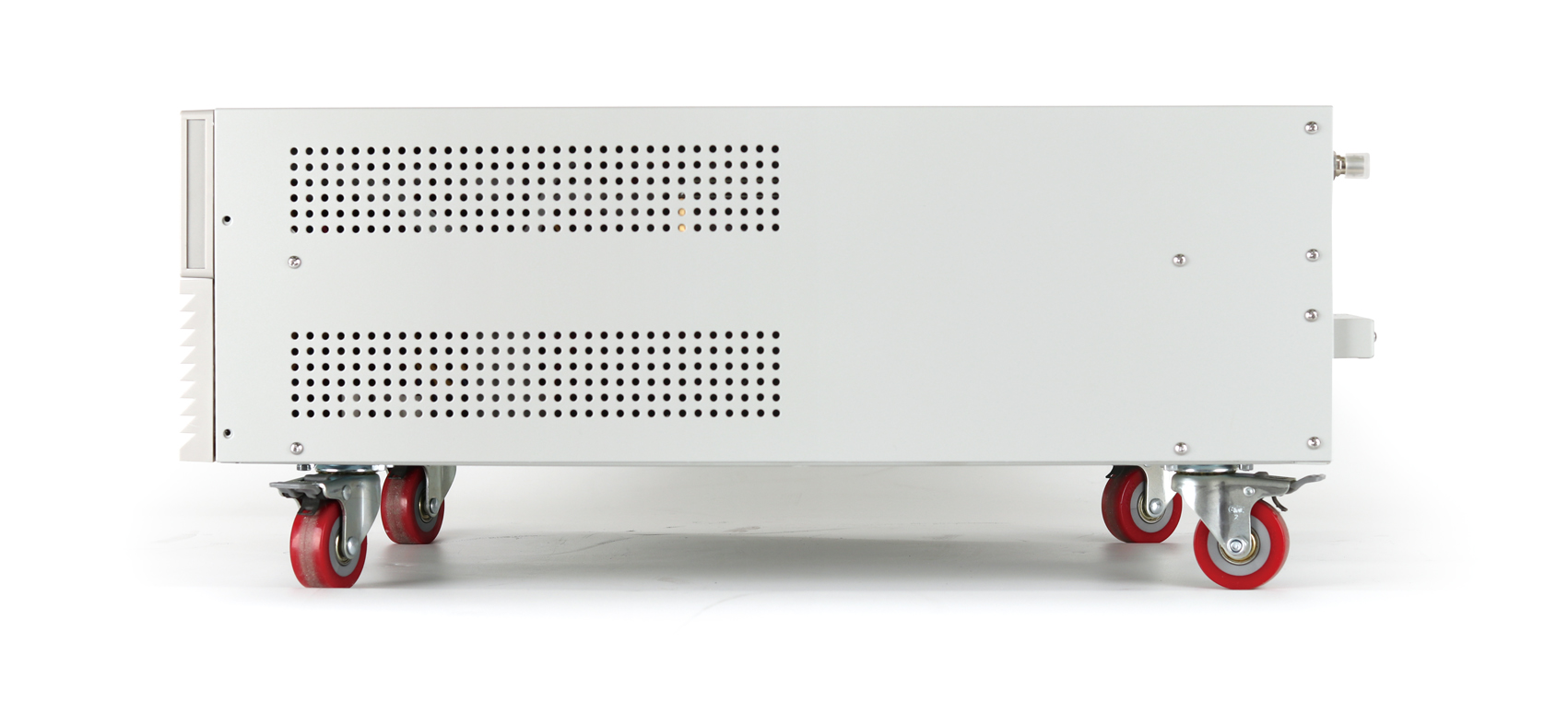

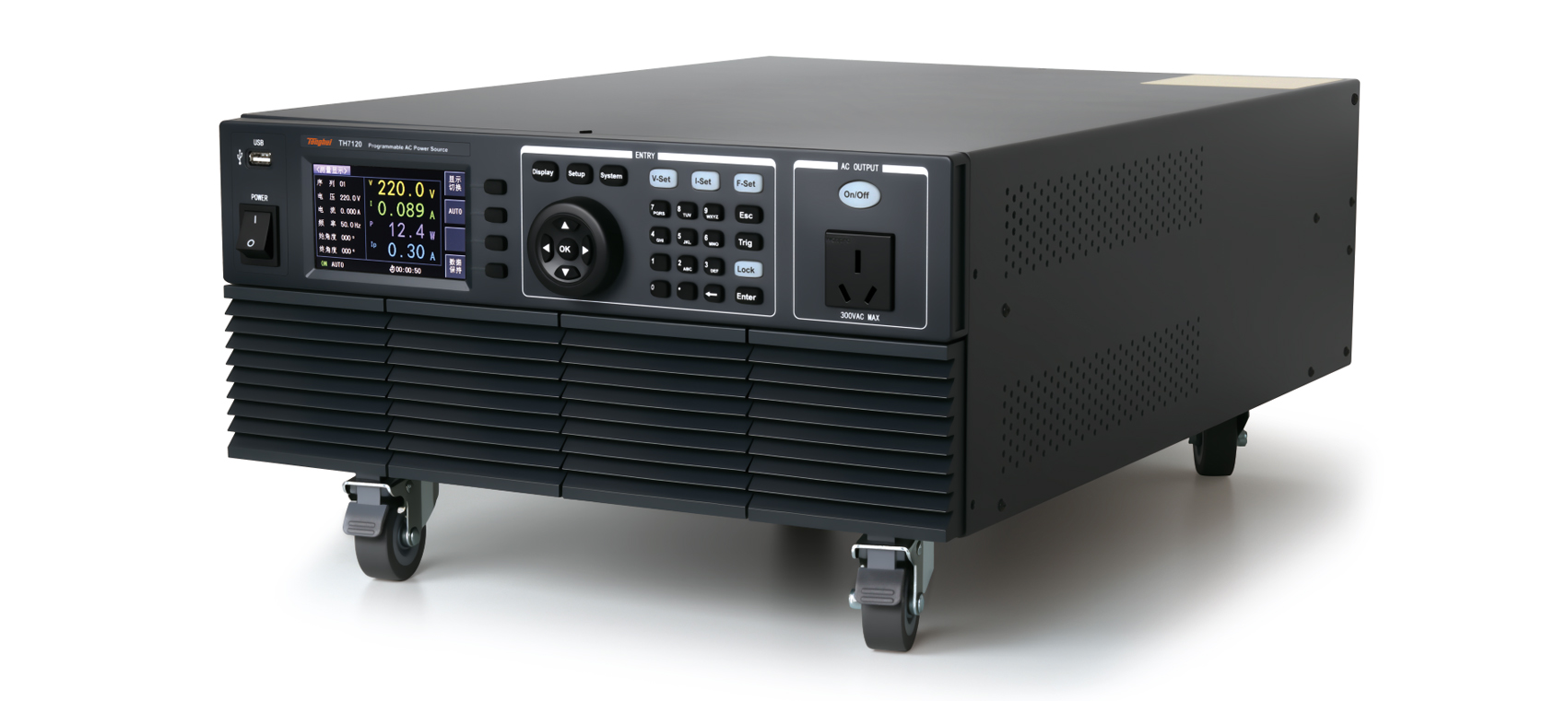

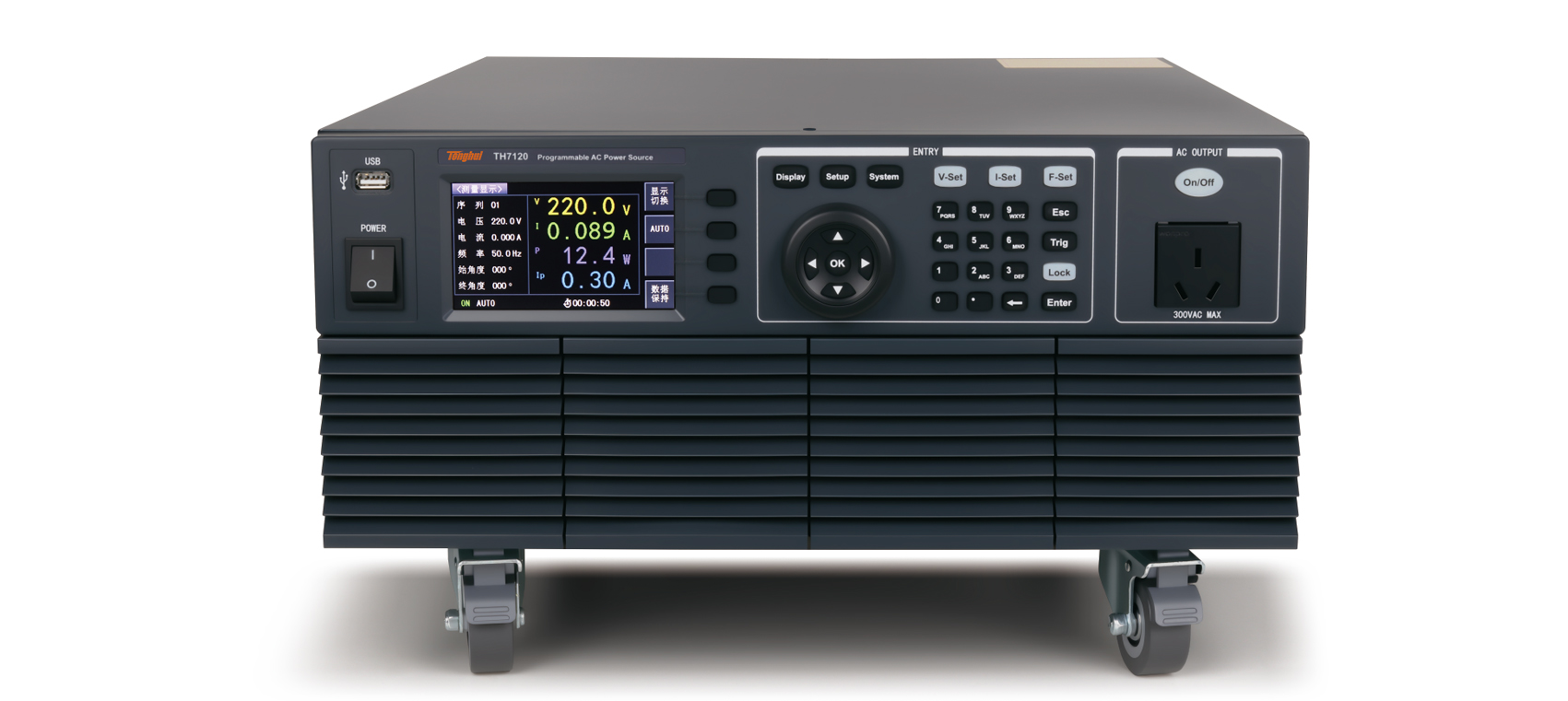

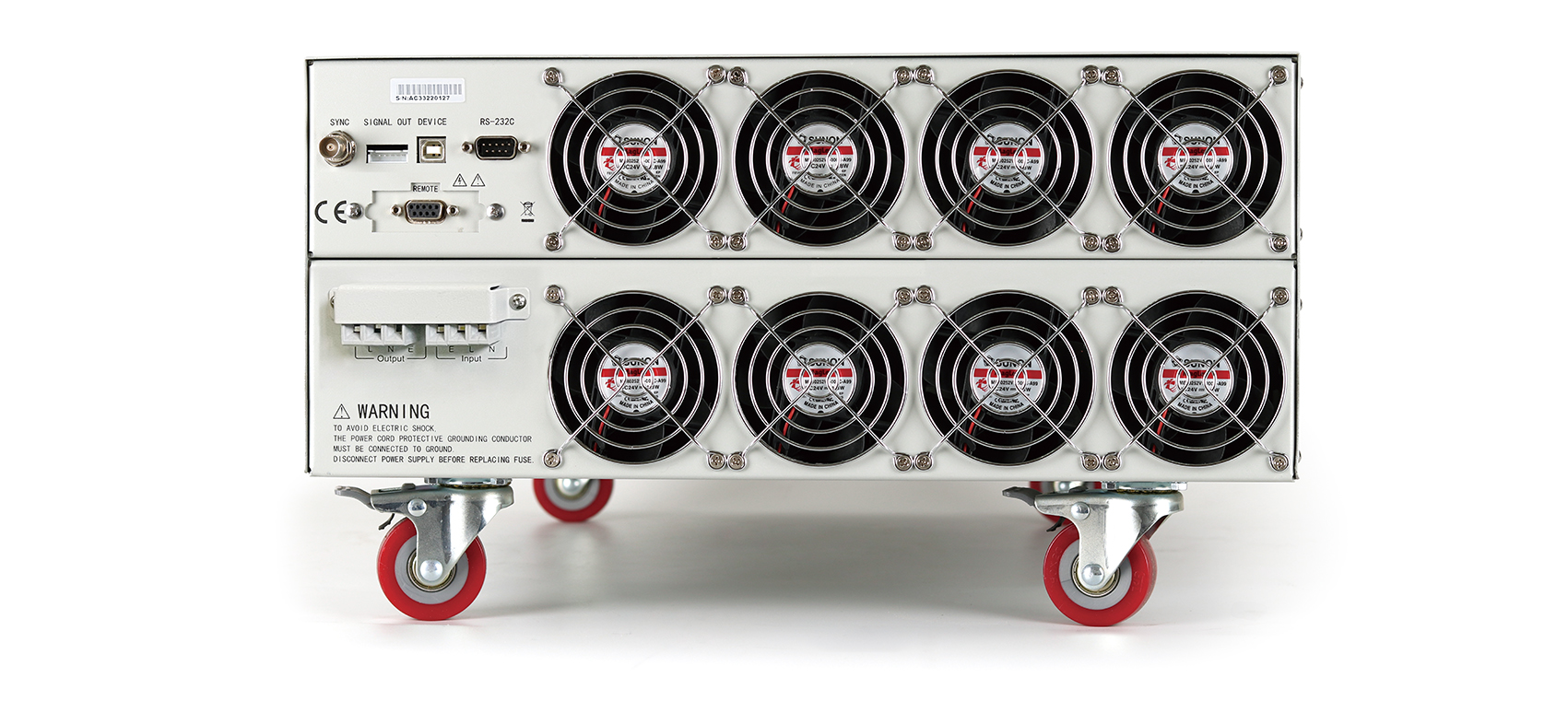

TH7120 可编程线性交流电源

RS232、USBHOST、USBDEVICE、REMOTE

性能特点

 输出功率:2000W

 输出电压:0-300V

 输出频率:45.0Hz-500Hz

 线性输出设计

 24位色4.3英寸480×272彩色液晶屏,中英文界面

 操作灵活方便:数字键盘、旋钮可粗调细调

手动/程控模式输出功能,定时输出功能,调光模式输出

  功能,突波陷波功能

前后面板输出功能

开机保持功能

存储设置参数和测试结果

支持USB升级仪器固件

多种保护模式:设定电流保护(HI-A)

  过压保护(OVP),低电压保护LVP),过流保护(OCP)

  过功率保护(OPP),过温度保护(OTP)

两档温度控制风扇转速

远程输入输出功能:远程输入:7组记忆组的输入控制

  远程输出:PASS、FAIL、PROCESSING 内含输出开关

记忆容量:手动:50组,程控:50组,9步/每组

简介
应用

 电机、变压器

 电子生产设计

 照明

 航空航天军工

 网络通讯

 音视频设备

 监控设备

 世界各国电源规格模拟

 电磁兼容设备

技术参数

产品型号

TH7105

TH7110

TH7120

AC输出

额定功率

500W

1000W

2000W

输出电压

0-300V

输出频率

45.0Hz-500Hz

最大电流

(RMS)

0-150V

4.2A

8.4A

16.8A

0-300V

2.1A

4.2A

8.4A



最大峰值电流

0-150V

16.8A

33.6A

67.2A

0-300V

8.4A

16.8A

33.6A

相位

1Φ/2W

总谐波失真(THD)

输出电压在80-140V(低量程)或在160V-280V(高量程)≤0.5%

波峰因素

≥4

线性调整率

0.1%±10%

响应时间

<100μs

AC输入

相位

1Φ

电压

115/230Vac±15%

频率

47~63Hz

最高电流

16A/8A

30A/16A

30A

功率因素

0.7

设置



范围

0-300V

电压

分辨率

0.1V



范围

45~500Hz

频率

分辨率

在45.0Hz~99.9Hz时为0.1Hz;在100Hz~500Hz时为1Hz

初始、终止  相位角

范围

0~359°

分辨率

1°

测量



范围

0~300Vac

电压

分辨率

0.1V



精确度

±(读数的0.5%+2个字)



范围

45.0Hz~500Hz

频率

分辨率

0.1Hz(45.0Hz~99.9Hz);1Hz(100Hz~500Hz)



精确度

±0.1Hz



0-150V

0.000~4.200A

0.000~8.400A

0.000~16.800A



0-300V

0.000~2.100A

0.000~4.200A

0.000~8.400A

电流

分辨率

0.001A



精确度

±(读数的0.5%+3个字)



0-150V

0.00~16.80A

0.00~33.60A

0.00~67.20A



0-300V

0.00~8.40A

0.00~16.80A

0.00~33.60A

峰值电流

分辨率

0.01A



精确度

±(读数的5%+2个字)



范围

0~500W

0~1000W

0~2000W

功率

分辨率

0.1W(0~1000W)

0.1W(0~1000W);1W(1000~2000W)



精确度

±(读数的0.6%+5个字)  在PF>0.5时



分辨率

0.001

功率因素

精确度

计算和显示到3位有效数字

常规



记忆序列

50 组,9 步/组

存储

状态

50

远程信号输入

输出开、关,读取手动模式记忆序列  1 至记忆序列  7

远程信号输出

合格、不合格、测试中

同步信号输出

输出信号  10V、BNC  型号

保护

过设定电流  (HI-A)、过压  (OVP)、低电压 (LVP)、过流  (OCP)、过功率 (OPP)、过温度 (OTP)

显示器

4.3  英寸TFT LCD,480×270

接口

USB  COM、RS232、USBHOST

尺寸(长x宽x高)mm

600×430×88

602×430×178

净重(kg)

30

40

75


附件
标配
配件名称型号
选配
配件名称型号
资料下载
资料名称下载链接
规格书下载
TH7100系列说明书 下载
