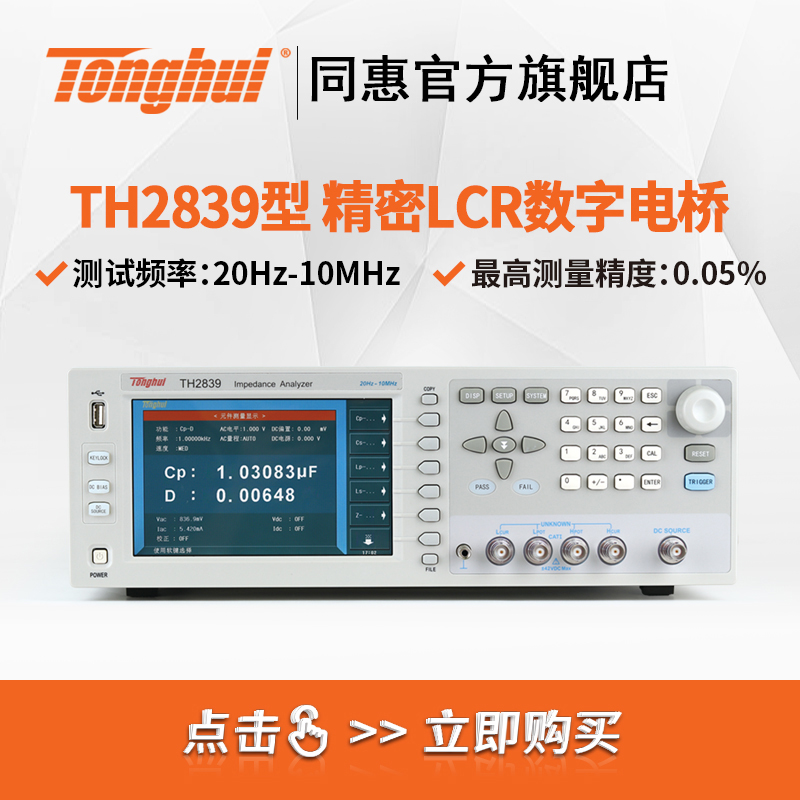

TH2839 精密阻抗分析仪

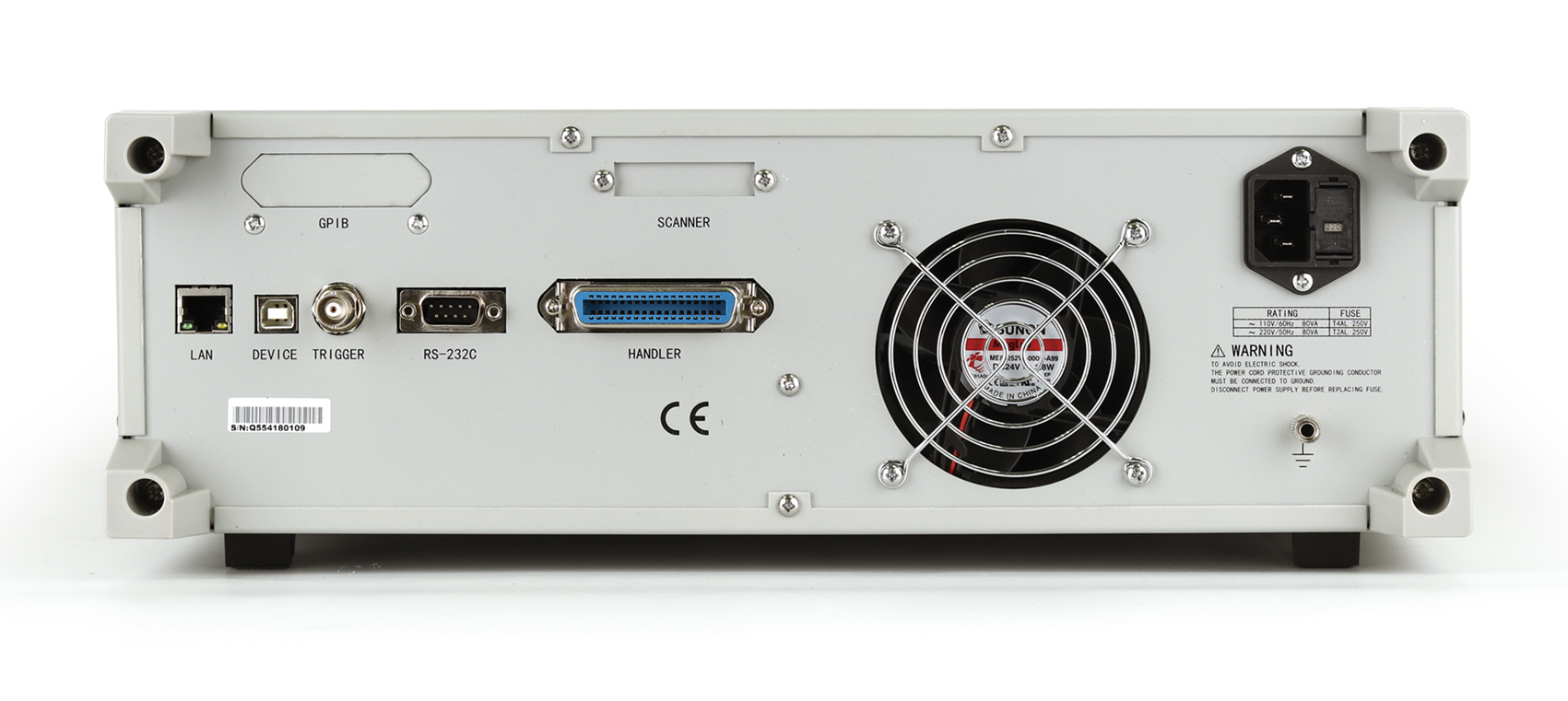

RS-232、USBHOST、USBDEVICE、HANDLER、LAN

GPIB、SCANNER

性能特点

 测试频率:20Hz-10MHz,分辨率:最高1mHz

 测量精度:0.05%

 测试速度:最快7.7ms/次

 测试原理:自动平衡电桥

 高稳定性和一致性:高达15个测试量程配置

 高分辨:7英寸,800×600分辨率

 多功能参数列表扫描

 多参数图形化扫描功能

 变容二极管自动极性功能

 Ls-RDC同时测试

 10档分选功能,分选结果声光报警

 存储空间:内置:40组设定文件USB扩展:500组设定文件

  数据记录文件、图片文件

 高兼容性:支持SCPI指令集兼容KEYSIGHT E4980A、

  E4980AL、HP4284A等

简介

■ TH2839系列采用阻抗测量范围最宽的自动平衡电桥技术,其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求,是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材 料和非电子材料)的研究和开发提供了强有力的工具。TH2839以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。

■ 短视频介绍:https://v.youku.com/v_show/id_XNDYxNDYyMzU2OA==.html





应用

无源元件:电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。

半导体元件:LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

其它元件:印制电路板、继电器、开关、电缆、电池等的阻抗评估

介质材料:塑料、陶瓷和其它材料的介电常数和损耗角评估

磁性材料:铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

半导体材料:半导体材料的介电常数、导电率和C-V特性

液晶单元:介电常数、弹性常数等C-V特性


技术参数
产品型号TH2839
显示7英寸 TFT  LCD显示器800×RGB×600
AC测量参数Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac、
DC测量参数Rdc、Vdc、Idc
测试频率范围20Hz-10MHz
测试电平最高分辨率1mHz
AC电压20Hz—2MHz:5mV—2Vrms,2MHz—10MHz:5mV—1Vrms
分辨率100uV
AC电流20Hz—2MHz:50uA—20mArms,2MHz—10MHz:50uA—10mArms
分辨率1uA
DC电压100mV—2V
分辨率100uV
DC偏置电压0V—±40V
电压分辨率100uV
电流0mA—±100mA
电流分辨率1uA
DC电压源电压范围-10V—10V
电流范围-45mA—+45mA
输出阻抗100Ω
测试端配置四端对
输出阻抗100Ω
典型测量时间(速度)Fast:7.7ms/次  Medium:120ms/次 Slow:230ms/次
最高准确度1kHz:0.05%, 1MHz:0.05%, 2MHz:0.1%, 5MHz:0.5%
电缆长度0米
多功能参数列表扫描201点,扫描参数:测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
图形扫描参数频率、ACV、ACV/I、DCV/I、DC电压源
类型对数、线性
点数51、101、201、401、801点可选
等效电路分析选购上位机软件
接口USB HOST、USB  DEVICE、LAN、HANDLER、RS232C,SCANNER、温度 输入传感器、选件:GPIB
开机预热时间60分钟
输入电压100-120VAC/198-242VAC,可选择,47—63Hz
功耗80VA
尺寸(WxHxD)mm3400 x 132 x 425
重量约15kg
