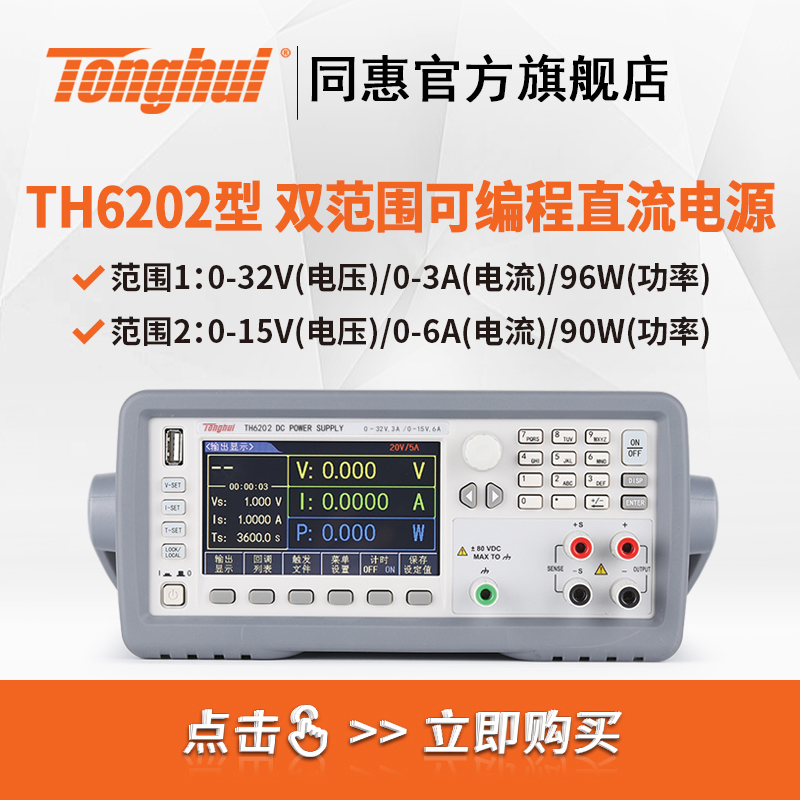

TH6202 双范围可编程线性直流电源

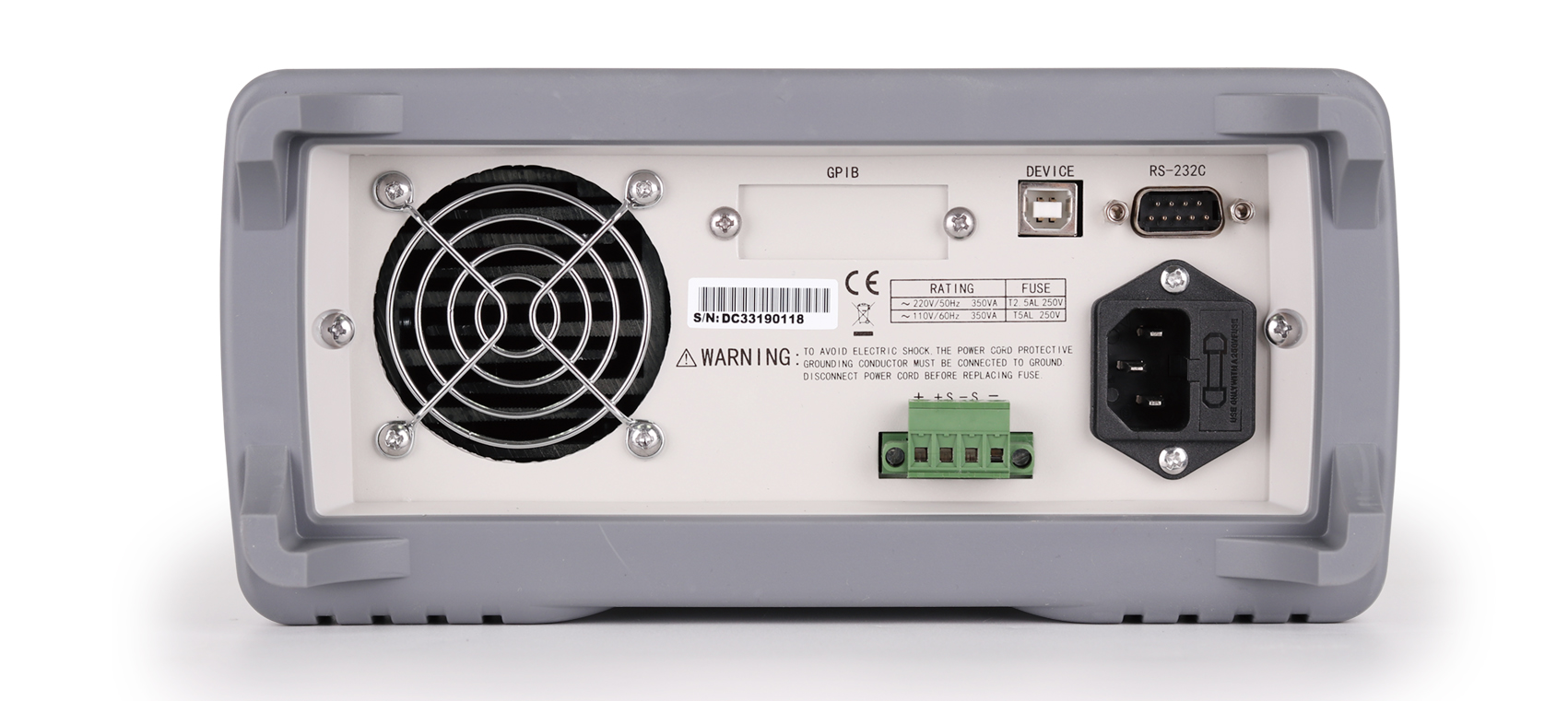

RS232、USBHOST、USBDEVICE

GPIB

性能特点

 额定输出:范围1:0-32V/0-3A (96W)

         范围2:0-15V/0-6A (90W)

 线性设计,双范围输出

 高精度、高稳定性、低涟波、低噪声

 1/2 2U超小体积,前后面板输出与采样端

 清新简洁系统设置、中英文操作界面

 24位色4.3寸 TFT LCD,分辨率:480x272

 强大编程能力,100组设置状态记忆保存和调用

 10个触发文件,每个文件100个测试序列,编程循环输出

 定时输出:时间(0.1-99999.9s)

 旋钮和数字键盘设置电压、电流、输出时间

 面板功能按键背光显示

 远端测量功能,补偿线上压降

 输出控制开关

 拷屏功能

 过电压、过电流保护

 智能温控风扇

 支持标准SCPI和MODBUS通讯协议

 通过计算机进行软件监控

 通过U盘升级仪器固件



简介

TH6200系列双范围可编程直流电源涵盖了五个型号(80W-216W),每台电源都具有双电压、双电流输出范围的功能,实现一台单机可当作两台不同的单机使用。

TH6200系列电源均为线性、程控输出设计,因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LCD显示屏,所有设置与输出参数同屏显示,使用起来更加直观。UI设计方面仪器采用菜单化操作,软键、旋钮控制及输入参数,使用起来方便快捷,能很好的适应产线快速操作以及高校、实验室的应用需求。

TH6200系列还具有强大的可编辑能力。仪器可保存10个测试文件,每个测试文件可编辑100个测试步骤,当需要时可一键调取,并且支持测试文件循环输出。

TH6200系列标配了RS232、USB HOST和USB DEVICE接口,可选配GPIB接口,支持SCPI和MODBUS通讯协议,可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点,使得TH6200系列电源可以方便地集成在标准机柜里面。



功能特点

A. 双范围输出

TH6200系列电源具有两个电压、电流输出范围,客户可根据实际需求选择高电压输出或者高电流输出。



B. 便于自动化集成

TH6200系列电源前后面板都可以输出,具有1/2标准机箱尺寸,配备齐全的通讯接口,支持SCPI和MODBUS通讯协议,使其可以方便的集成于自动化系统上。




C. 远端补偿功能

当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。



D. 人性化设计

TH6200全系列配备4.3寸TFT LCD显示屏,所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮,使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题,输出切断开关可有效保护被测件和仪器本身。



E.强大的编辑能力

仪器回调列表中可储存100组状态数据,每组数据可设置电压值、电流值、过保电压和过保电流,需要时可在回调列表中直接调用(如图E-1)。仪器还设计了10个触发文件的快速调用功能(如图E-2),每个触发文件包含100个触发步骤(如图E-3)。每个触发步骤可编辑输出电压、输出电流、输出时间,每个测试文件可编辑循环输出的次数。当收到触发信号时,电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态(如图E-4)。



F. 数据记录功能

TH6200还可以记录输出电压、输出电流和时间数据,数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中,便于后期数据分析。


应用

 研发和设计验证通用测试

 生产线工作台常规测试、维修

 自动化设备集成测试

 太阳能光伏模拟测试

 新动力汽车模拟测试

 教学实验室

技术参数

型号

TH6201

TH6202

TH6203

TH6212

TH6213

额定输出(0-40)

通道/范围

范围1

范围2

范围1

范围2

范围1

范围2

范围1

范围2

范围1

范围2

电压

0-20V

0-8V

0-32V

0-15V

0-72V

0-32V

0-32V

0-15V

0-72V

0-32V

电流

0-5A

0-10A

0-3A

0-6A

0-1.5A

0-3A

0-6A

0-12A

0-3A

0-6A

功率

100W

80W

96W

90W

108W

96W

192W

180W

216W

192W

负载调整率±(% 输出+偏置)

电压

0.01% + 4mV

0.01% + 3mV

0.01%    + 3mV

0.01% + 6mV

0.01% + 5mV

电流

0.01% + 2mA

0.01% + 5mA

0.01% + 4mA

电源调整率±(% 输出+偏置)

电压

0.01% + 4mV

0.01% + 3mV

0.01%    + 3mV

0.01% + 6mV

0.01% + 5mV

电流

0.01% + 2mA

0.01% + 5mA

0.01% + 4mA

编程分辨率

电压

1mV

电流

0.1mA

回读分辨率

电压

1mV

电流

0.1mA

年精度(25℃± 5℃)±(% 读数+偏置)

编程

电压

0.04%    + 8mV

电流

0.1%    + 5mA

回读

电压

0.04%    + 8mV

电流

0.1%    + 5mA

纹波和噪声(20Hz-20MHz)

差模电压

3mVp-p/1mVrms

3.5mVp-p/1mVrms

3mVp-p/1mVrms

4mVp-p/1mVrms

差模电流

9mArms

7mArms

6mArms

0mArms

8mArms

共模电流

<1.5μArms

瞬态响应

50uS (在输出电流从满度变化到半满度,或从半满度变化到满度时,输出恢复到75mV内的时间)

50uS (在输出电流从满度变化到半满度,或从半满度变化到满度时,输出恢复到120mV内的时间)

50uS (在输出电流从满度变化到半满度,或从半满度变化到满度时,输出恢复到75mV内的时间)

上升时间 (10%   90%)

90ms

120ms

180ms

下降时间 (90%   10%)

150ms

200ms

250ms

350ms

250ms

串并联设定值精度

电压

------

电流

------

计时器

0.199999.9

存储

10组触发输出,每组100个步骤;100组设定记忆


附件
标配
配件名称型号
两端测试线 TH26004C
选配
配件名称型号
大电流测试线缆 TH26035D
大电流测试线缆 TH26035E
