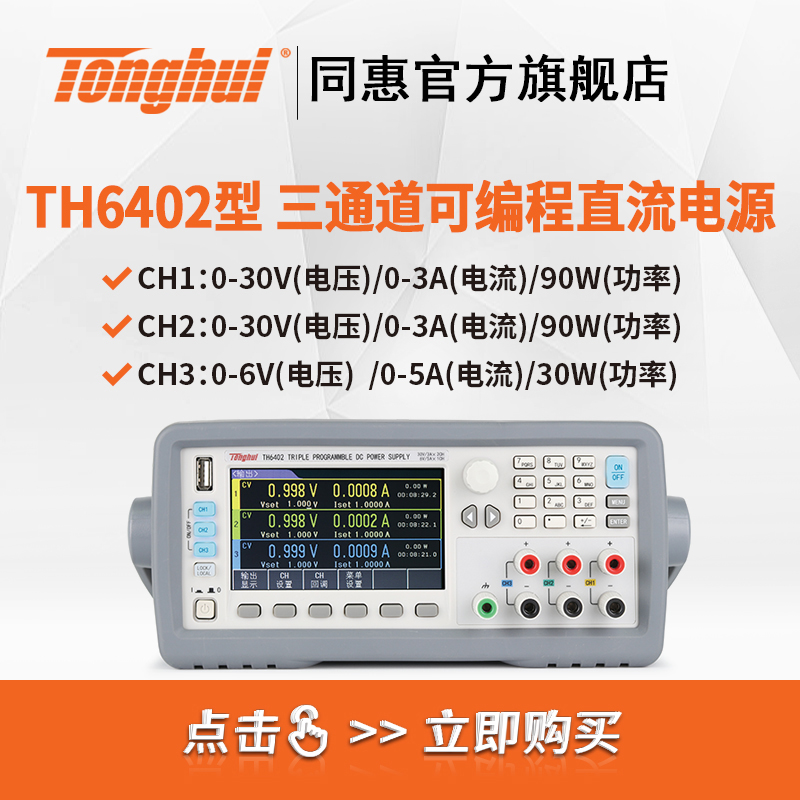

TH6402 三通道可编程线性直流电源

RS232、USBHOST、USBDEVICE

GPIB

性能特点

 额定输出:CH1: 0-30V/0-3A (90W)

         CH2: 0-30V/0-3A (90W)

         CH3: 0-6V/0-5A (30W)

■ 线性设计,三/四通道输出

■ 通道间支持串联、并联或同步输出

■ 三/四通道电压、电流、功率和定时时间同时显示

■ 高精度、高稳定性、低涟波、低噪声

■ 1/2 2U超小体积,前后面板输出与采样端

■ 简洁的系统设置、中英文操作界面

■ 24位色4.3寸 TFT LCD,分辨率:480x272

■ 每通道40组状态记忆保存和调用

■ 电压电流编程输出

■ 定时输出:时间(0.1-99999.9s)

■ 旋钮和数字键盘设置电压、电流、输出时间

■ 面板功能按键背光显示

■ 远端测量功能,补偿线上压降

■ 拷屏功能

■ 过电压、过电流保护、智能温控风扇

■ 支持标准SCPI和MODBUS通讯协议

 通过计算机软件监控,通过U盘升级仪器固件


简介

TH6400系列多路输出可编程直流电源涵盖了5个型号(单个通道功率范围5W-180W),其中TH6402B为4通道输出,其余型号为3通道输出。全系列电源具备通道间串、并联以及同步输出功能,并且所有通道的输出参数同屏显示,使用起来更加方便、直观。

TH6400系列电源均为线性、程控输出设计,因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LCD显示屏,不同通道分屏显示,并以高对比度的颜色加以区分。UI设计方面仪器采用菜单化操作,软键、旋钮控制及输入参数,使用起来方便快捷,能很好的适应产线快速操作以及高校、实验室的应用需求。

TH6400系列标配了RS232、USB HOST和USB DEVICE接口,可选配GPIB接口,支持SCPI和MODBUS通讯协议,可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点,使得TH6400系列电源可以方便地集成在标准机柜里面。


功能特点

A. 多通道输出

TH6400为全系列多路输出的矩形电源,其电压电流精度分别达1mV和0.1mA。通道间串联、并联、同步输出自由组合。在同步模式下,改变其中一个通道的设定值,其他同步的通道也将按比例随之自动变化。


B. 便于自动化集成

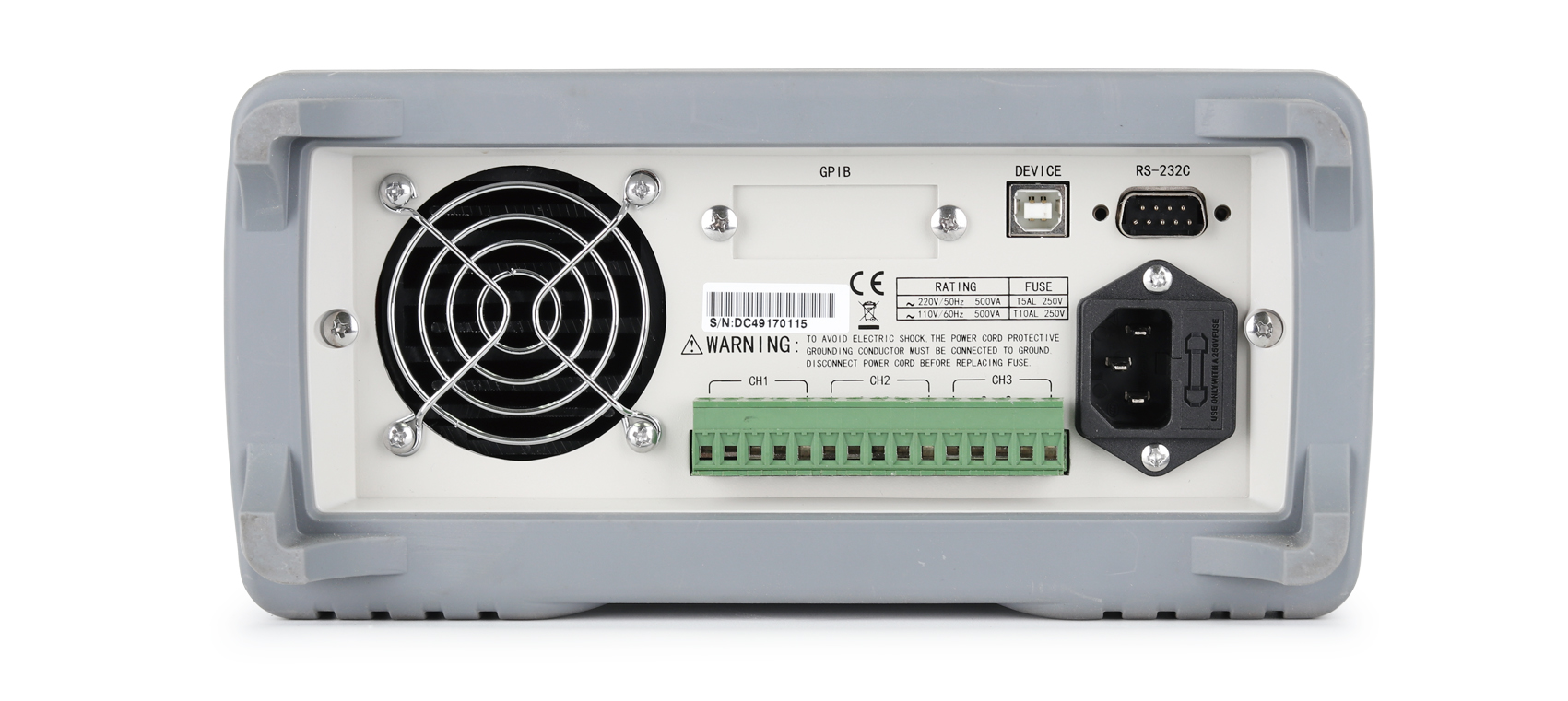

TH6400系列电源前后面板都配备有输出端,具有1/2标准机箱尺寸,配备齐全的通讯接口,支持SCPI和MODBUS通讯协议,使其可以方便的集成于自动化系统上。



C. 远端补偿功能

当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。TH6400系列仅后面板配有补偿端,而6200系列、6300系列与6500系列前后面板都配有补偿端。



D. 人性化设计

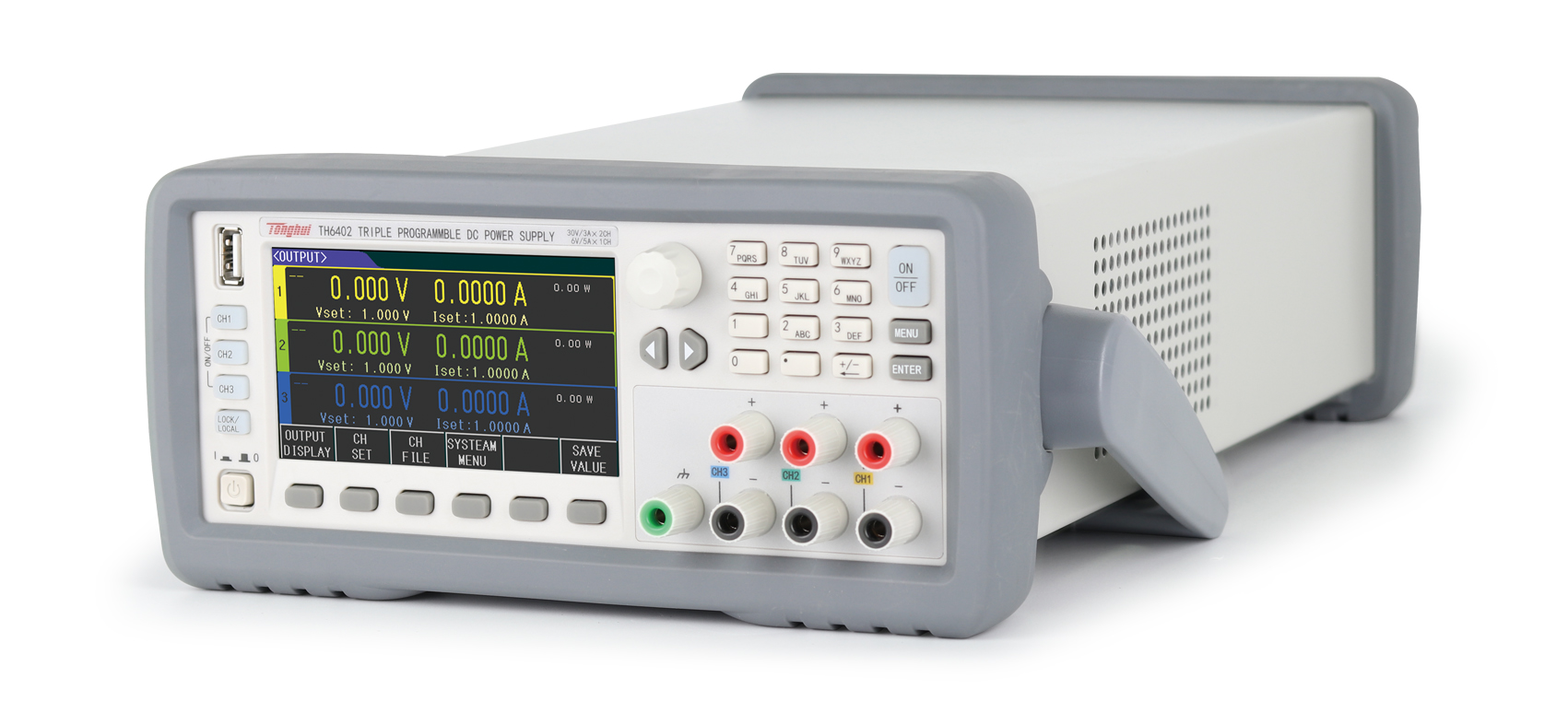

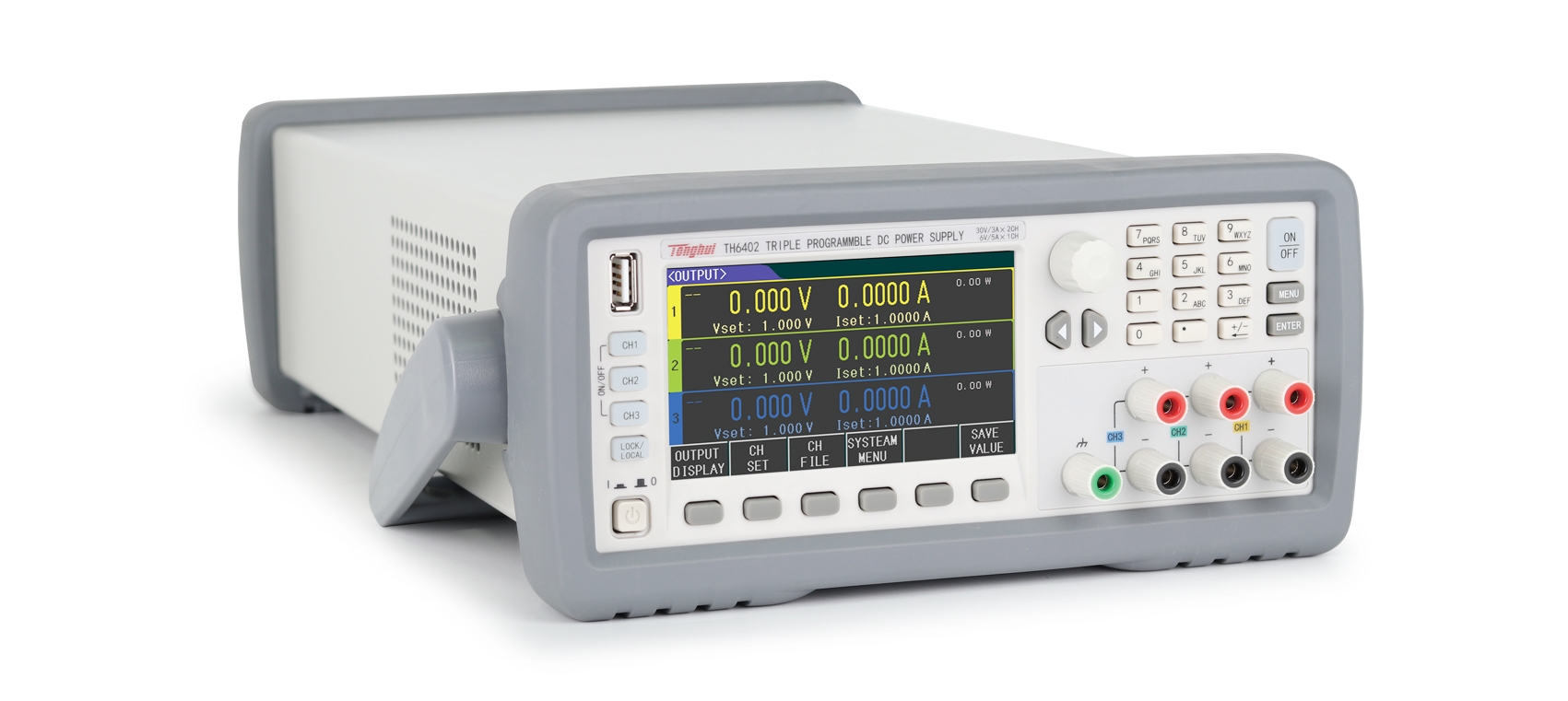

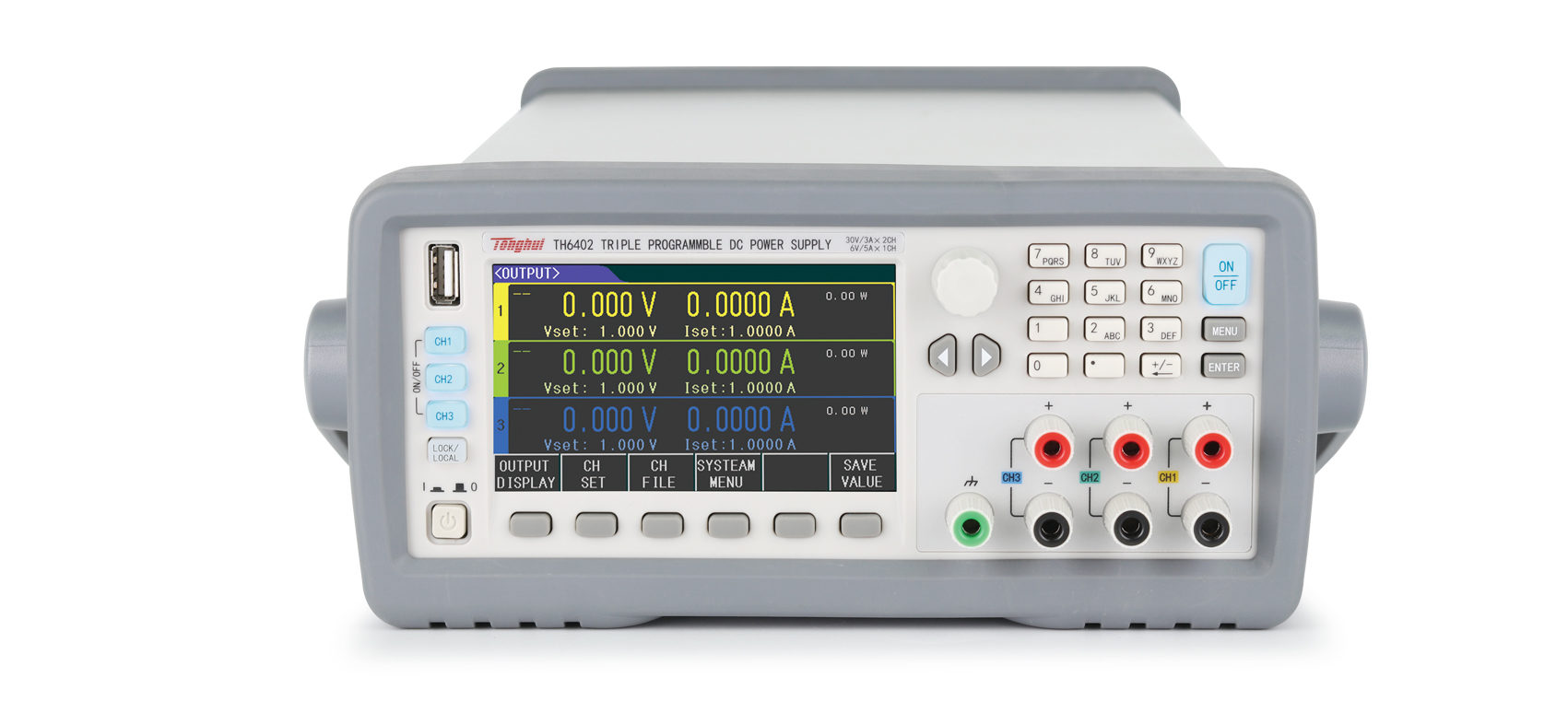

TH6400全系列配备4.3寸TFT LCD显示屏,所有通道的设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于不同通道显示区域配备了每个通道单独输出按钮,右上角的总输出按钮用于所有通道同时输出或关闭。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题。



E. 数据记录功能

TH6400还可以记录输出电压、输出电流和时间数据,数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中,便于后期数据分析。TH6402B暂不支持数据记录功能。

应用

 研发和设计验证通用测试

 生产线工作台常规测试、维修

 自动化设备集成测试

 太阳能光伏模拟测试

 新动力汽车模拟测试

 教学实验室


技术参数

型号

TH6402A

TH6402B

TH6402

TH6412

TH6413

额定输出(0-40)

通道/范围

CH1

CH2

CH3

CH1

CH2

CH3

CH4

CH1

CH2

CH3

CH1

CH2

CH3

CH1

CH2

CH3

电压

0-30V

0-5V

0-30V

0-10V

0-5V

0-30V

0-6V

0-30V

0-6V

0-60V

0-6V

电流

0-3A

0-3A

0-1A

0-3A

0-5A

0-6A

0-5A

0-3A

0-5A

功率

90W

15W

90W

30W

5W

90W

30W

180W

30W

180W

30W

负载调整率

电压

0.01%+3mV

电流

0.1%+3mA

0.01%+3mA

电源调整率

电压

0.01%+3mV

电流

0.1%+3mA

0.01%+3mA

设定值分辨率

电压

10mV

1mV

电流

1mA

0.1mA

回读分辨率

电压

10mV

1mV

电流

1mA

0.1mA

设定值精度

(25℃±5)

电压

0.05%+20mV

0.1%+20mV

0.03%+10mV

电流

0.2%+5mA

0.2%+5mA

0.1%+5mA

0.1%+8mA

0.1%+5mA

0.1%+5mA

回读值精度

(25℃±5)

电压

0.05%+20mV

0.1%+20mV

0.03%+10mV

电流

0.2%+5mA

0.2%+5mA

0.1%+5mA

0.1%+8mA

0.1%+5mA

0.1%+5mA

纹波和噪声(20Hz-20MHz)

电压(Vp-p)

3mVp-p

3mVp-p

3mVp-p

4mVp-p

4mVp-p

4mVp-p

电压(rms

1mVrms

1mVrms

1mVrms

1mVrms

1mVrms

电流

3mArms

3mArms

3mArms

5mArms

5mArms

4mArms

5mArms

串联同步误差

0.02%+5mA

0.2%+10mA

0.05%+10mA



并联设定值精度

电压

0.02%+5mV

0.02%+10mV

0.02%+5mV

0.02%+5mV

0.02% + 10mV

电流

0.1%+20mA

0.2%+20mA

0.1%+20mA

0.1%+30mA

0.1%+30mA

记忆

回调储存

40组设定文件/通道

定时器

功能

定时关闭输出

时间设置

0.1秒~99999.9

解析度

0.1

工作温度

0℃~40


附件
标配
配件名称型号
两端测试线 TH26004C
选配
配件名称型号
大电流测试线缆 TH26035D
大电流测试线缆 TH26035E
