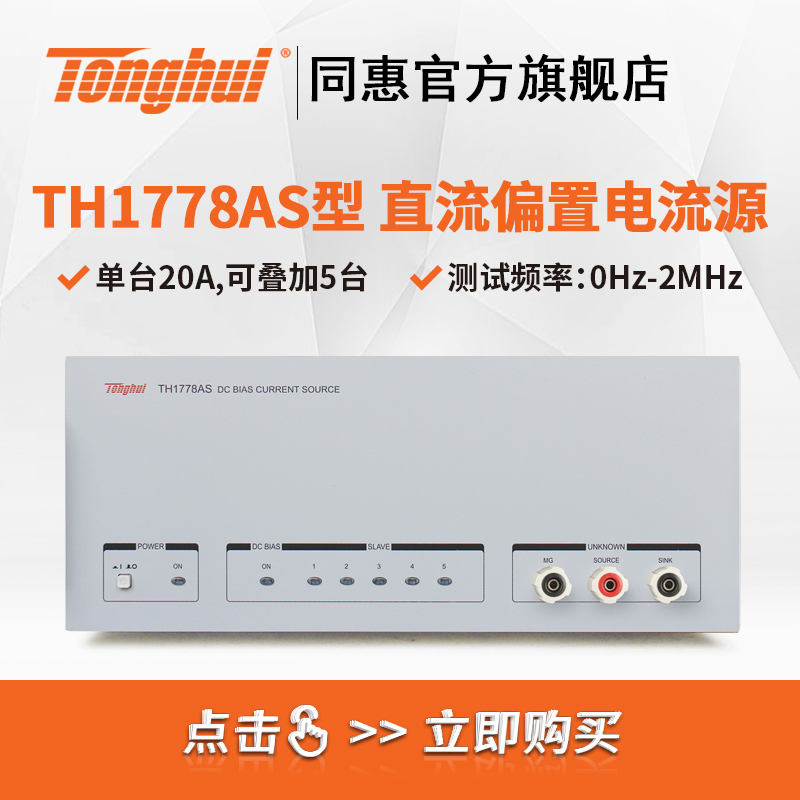

TH1778AS 直流偏置电流源
性能特点

频率响应:0Hz-2MHz

提供单台0-20A恒流输出,必须受控于TH1778A

最多支持6台联机,最大120A恒流输出

精细的电流步进


简介

TH1778A 直流偏置电流源采用高性能微处理器,能提供单台 0~20A 的恒流输出,并可连接从机提升最大输出电流至 0~120A,具有优良的可裁剪性及可扩展性,同时配备能与本公司各型 L 表及 LCR 电桥直接连接的测试接口,适用于磁性电感器的交直流叠加测试及为磁性材料的特性分析提供方便实用的磁化电流源。仪器在工作时能接受实时修改的电流,并立即做出响应。采用新一代交直流叠加测试原理,以适应于高精度、高频化的测试需求。仪器拥有全新设计的友好的图形化操作界面,提供多种控制方式:手动按键控制,脚踏开关控制以及远程指令控制。

应用

 电感器/电抗器直流特性分析

 铁芯/铁氧体材料饱和特性分析

 其他材料的直流特性分析


购买直达


 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

型号

TH1778AS从机

显示



操作

受控于主机

支持测量频率

0Hz-2MHz

电流范围

单台20A,可叠加5



电流

量程

5.0A-120.0A

步进

100mA

扫描调整时间

20ms-3600s

扫描调整最小步进

100mA

量程

20.0A

最大输出电压

8V(此电压为输出1.000A时的电压,不同量程请参照用户手册)

最大允许直流电阻

Rmax=Vmax/I  (Ω)Rmax的计算请参照用户手册说明)

最大允许电感量

Lmax=Vmax/(di/dt)  (mH)Lmax的计算请参照用户手册说明)

量程方式

自动

启动及停止控制方式

START/STOP实体按键、4种脚控、总线

连续加载最大电流时间

保守2-3h,不间断输出

功能

仪器故障自检;99组自定义文件管理;双进度条指示;中英双语;从机软开关;实时操作;SCPI指令集;简易双显计算器

LCR连接能力

受控于主机

接口

SlaverLink


附件
标配
配件名称型号
选配
配件名称型号
资料下载
资料名称下载链接
规格书 下载
TH1778A说明书 下载
