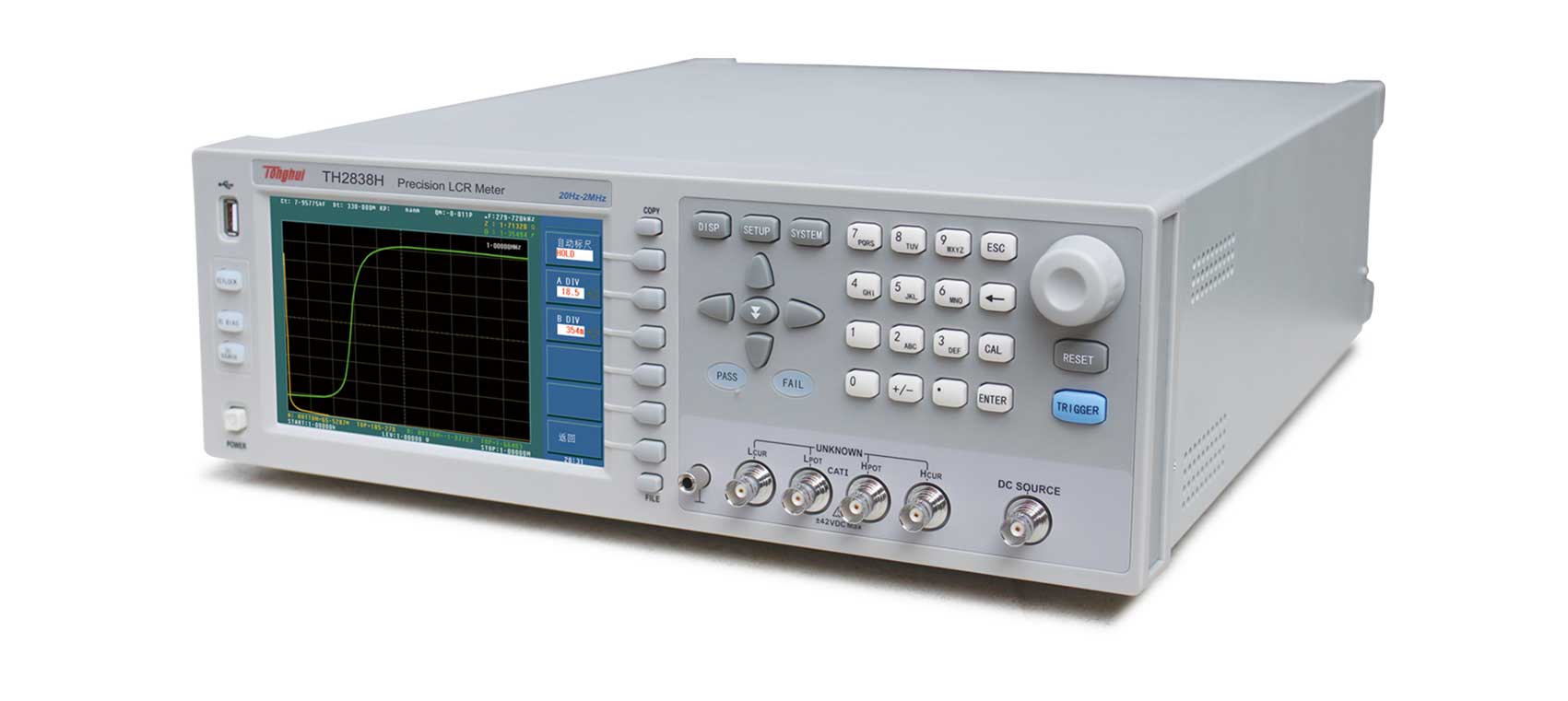

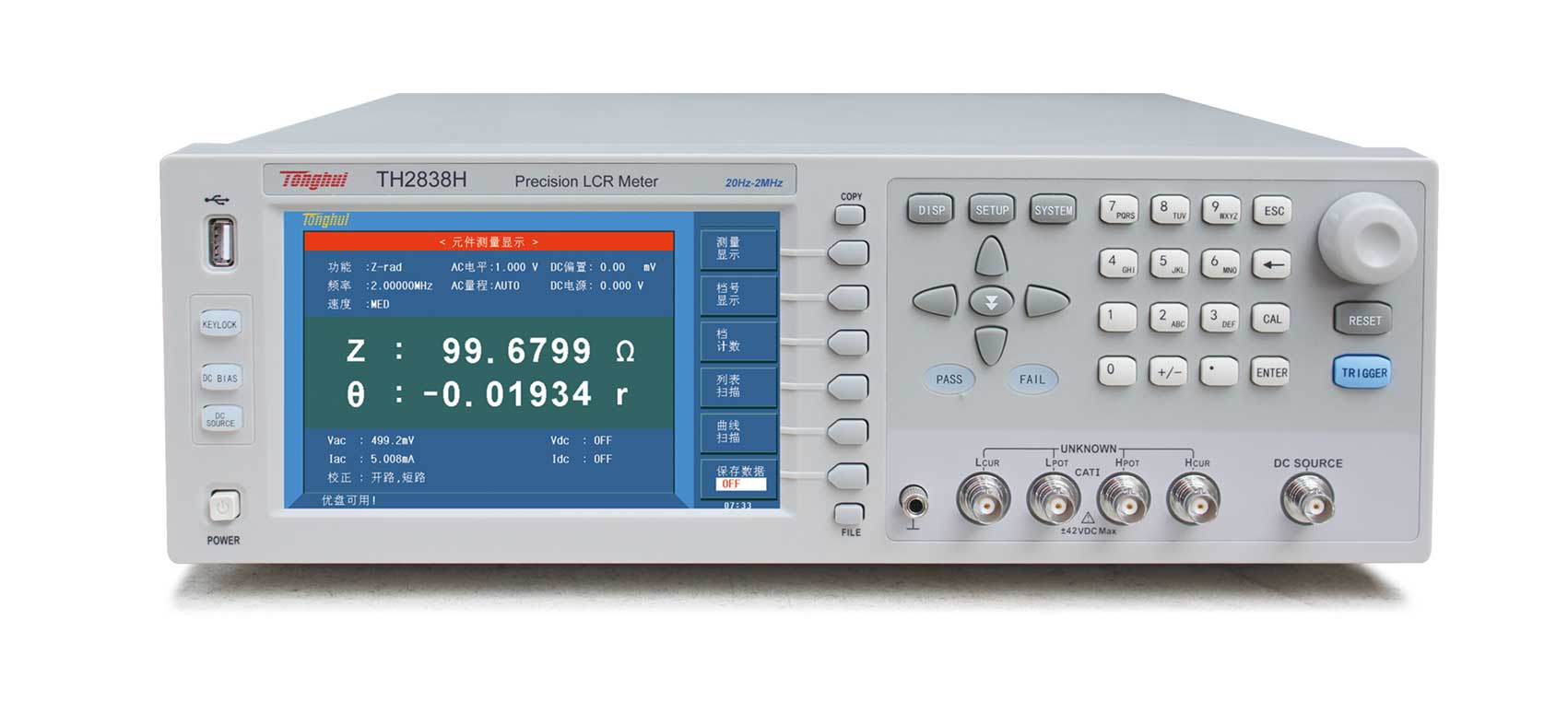

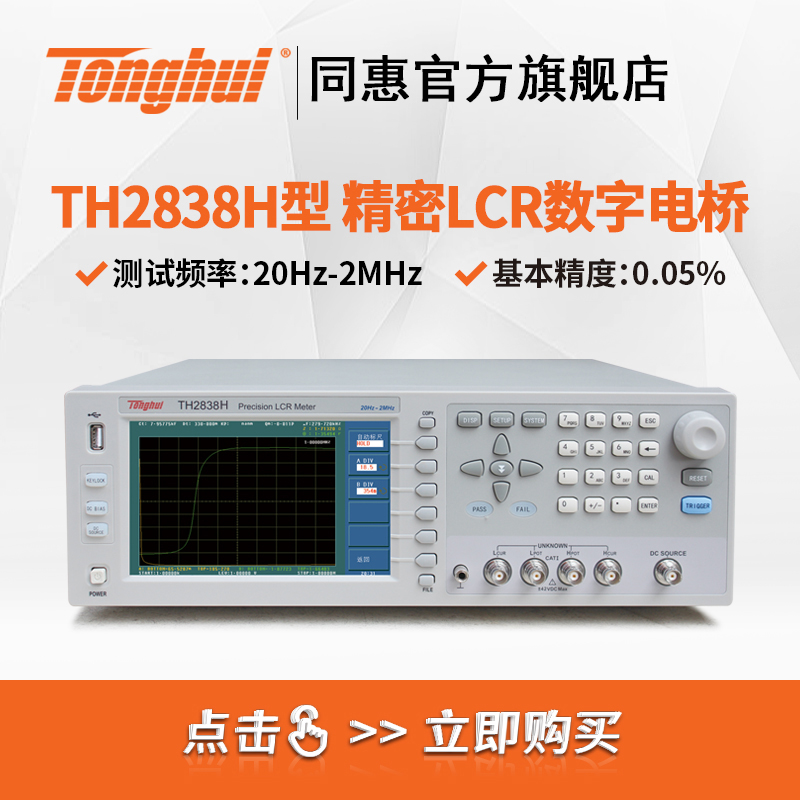

TH2838H 阻抗分析仪

RS232、USB HOST、USB DEVICE、HANDLER

GPIB、SCANNER

性能特点

 测试频率:20Hz-2MHz,分辨率:最高0.1mHz

 基本精度:0.05%

 测试速度:最快5.6ms/次

 测试原理:自动平衡电桥

 高功率:信号源 20V/100mA

  DC偏置:±40V/100mA

   外部DC BIAS偏置最大可达120A

   独立电压源:±10V可编程输出

 高稳定性和一致性:高达15个测试量程配置

 高分辨:7英寸,800×480分辨率

 多功能参数列表扫描

 多参数图形化扫描功能

 变容二极管自动极性功能

 10档分选功能,分选结果声光报警

 存储空间:内置40组设定文件,USB扩展500组设定文件、

   数据记录文件、图片文件

 Ls-RDC同时测试

 高兼容性:支持SCPI指令集,兼容KEYSIGHT E4980A、

   E4980AL、HP4284A等应用

简介

TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求,特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。

TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。

TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。



功能特点

A. 高精度

自动平衡电桥与普通LCR电桥相比,它能在更宽的频率范围内保证更高的频率精度!下图以同惠电桥为例,对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。


B. 高稳定性和高一致性



C. 高速度



D. 功能与界面



E. 材料介电常数测试

TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。



F. 选配附件




G. 上位机软件

   a) 通用上位机软件

     测试方式:


            文件保存:


硬件连接方式:RS232CUSBGPIBLAN

数据图像保存格式:TXTXLSMDBCSVBMPJPGPNG

其它功能:自动记录、设置文件保存、用户管理等


   b) 压电陶瓷上位机软件

     分析设置:


分析结果:


   c) 阻抗分析软件(等效电路分析软件)

现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能,即如果被测件为黑盒时,本软件自动匹配与之最符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比,还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。


应用

 无源元件:

    电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

 半导体元件:

    LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

 其它元件:

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

 介质材料:

    塑料、陶瓷和其它材料的介电常数和损耗角评估

 磁性材料:

    铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

 半导体材料:

    半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性


image.png image.png image.png

        电容测试               电阻测试               电感测试


操作视频


 请打开微信“扫一扫”,跳转操作视频链接


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

产品型号

TH2838

TH2838H

TH2838A

测试信号源

信号源输出阻抗

100Ω ±1% @1kHz

测试频率

范围

20Hz-2MHz

20Hz - 1MHz

设置步进

20.0000Hz - 99.9999Hz

1mHz


100.000Hz - 999.999Hz

10mHz


1.00000kHz - 9.99999kHz

100mHz


10.0000kHz - 99.9999kHz

1Hz


100.000kHz - 999.999kHz

10Hz


1.00000MHz - 2.00000MHz

100Hz


AC测试信号模式

额定值(ALC OFF):设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON) 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同

A C信号

电压范围

5mVrms - 2Vrms

F≤1MHz 5mVrms- 20Vrms

F >1MHz 5mVrms - 15Vrms

5mVrms - 2Vrms

分辨率

5mVrms - 0.2Vrms

100µVrms


0.2Vrms - 0.5Vrms

200µVrms


0.5Vrms - 1Vrms

500µVrms


1Vrms - 2Vrms

1mVrms


2Vrms - 5Vrms

2mVrms


5Vrms - 10Vrms

5mVrms


10Vrms - 20Vrms

10mVrms


电流范围

50µArms - 20mArms

50µArms -100mArms

50µArms - 20mArms

分辨率

50µArms - 2mArms

1µArms


2mArms - 5mArms

2µArms


5mArms - 10mArms

5µArms


10mArms - 20mArms

10µArms


20mArms - 50mArms

20µArms


50mArms-100mArms

50µArms


Rdc 测试

电压范围

100mV - 2V

分辨率

100µV

电流范围

0mA- 20mA

分辨率

1µA

D C偏置

电压范围

0V - ±10V

0V - ±40V

0V - ±10V

分辨率

0V - 5V

100µV


5V - 10V

1mV


10V - 20V

2mV


20V - 40V

5mV


电流范围

0mA- ± 100mA

分辨率

0 A - 50mA

1µA


50mA - 100mA

10µA


电压

电压范围

------

-10V - 10V

------

分辨率

------

1mV

------

电流范围

------

-45mA - +45mA

------

输出阻抗

------

100Ω

------

显示器

尺寸/类型

7英寸 (对角线)TFT LCD显示器

比例

169

分辨率

800×RGB×480

测量功能

读数

6位读数分辨率

测试参数

Cp-DCp-QCp-GCp-RpCs-DCs-QCs-RsLp-DLp-QLp-GLp-RpLp-RdcLs-DLs-QLs-RsL s-RDCRDCR-XZ -θdZ -θrG-BY-θd Y-θrVAC-IACVDC-IDC

数学功能

A(X+B)+C X为测试参数,ABC为输入参数

等效电路

串联、并联

偏差测量

与标称值的绝对偏差Δ,与标称值的百分比偏差Δ%

校准功能

开路OPEN、短路SHORT、负载LOAD

量程选择

自动AUTO、手动HOLD

量程

LCR

100mΩ10Ω20Ω50Ω100Ω200Ω500Ω1kΩ2kΩ5kΩ10kΩ20kΩ50kΩ100kΩ,共15

Rdc

10Ω20Ω50Ω100Ω200Ω500Ω1kΩ2kΩ5kΩ10kΩ20kΩ50kΩ100kΩ,共15

触发模式

INTMANEXTBUS

触发延迟

0s - 999s,分辨率100μs

测试端配置

四端对

测试电缆长度

0m, 1m, 2m, 4m

测量平均

1-255

测量时间(ms)

速度模式

20Hz

100Hz

1kHz

10kHz

100kHz

1MHz

2MHz

FAST

330

100

20

7.7

5.7

5.6

5.6

MED

380

180

110

92

89

88

88

LONG

480

300

240

230

220

220

220

测量显示范围    a 1×10-18 E 1×1018

Cs, Cp

±1.00000 aF - 999.999 EF

Ls,Lp

±1.00000 aH - 999.999 EH

D

±0.00001 - 9.99999

Q

±0.01 - 9999.99

R, Rs, Rp, X, Z, Rdc

±1.00000 aΩ - 999.999 EΩ

G,B,Y

±1. 00000 aS - 999.999 ES

Vdc

±1.00000 aV - 999.999 EV

Idc

±1.00000 aA - 999.999 EA

θ r

±1.00000 rad - 3.14159 rad

θ d

±0.0001 deg - 180.000 deg

Δ%

±0.0001% - 999.999%

基本测量准确度

0.05%(详见说明书)

列表扫描

扫描点数

最多201

多参数扫描

每个扫描点均可任意设置功能(主、副参数)、频率、AC电平、DC偏置(电压或电流)、速度等常规测试参数;每个扫描点均支持开路、短路、负载校准; 扫描结果列表可任意选择所需显示参数。

触发模式

顺序SEQ

当一次触发后,在所有扫描点测量。/EOM/INDEX只输出一次。

步进STEP

每次触发执行一个扫描点测量。每点均输出/EOM/INDEX,但列表扫描比较器结果只在最后的/EOM才输出。

列表扫描比较器

可为每个扫描点设置一对下限和上限。可选择:通过第一扫描参数判断/通过第二参数判断/不用于每一极限。

图形扫描分析

扫描点数

51101201401801点可选

------

扫描轨迹

/副参数可选择

------

显示范围

自动、锁定

------

文本框: 元器件参数测试仪文本框: 数字电桥文本框: -LCR坐标标尺

对数、线性

------

扫描参数

频率、ACVACIDCV BIAS/DCI BIAS、直流电压源

------

扫描结果显示

/副参数最大值/最小值、设定点主/副参数值

------

扫描图形存储

扫描图形可存储、外部USB存储器或数据上传上位机。

------

比较器

B i n 分档

主参数

9 BINOUT_OF_BINSAUX_BINLOW_C_REJECT

副参数

HIGHINLOW

Bin极限设置

绝对值、偏差值、百分偏差值

Bin计数

0 -- 999999

PASS/FAIL指示

满足主参数为9 BIN之一、副参数为IN,前面板PASSON,否则FAIL ON

测量辅助功能

数据缓冲存储功能

201个测量结果可分批读取

保存/调用功能

40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件

键盘锁定功能

可锁定前面板按键

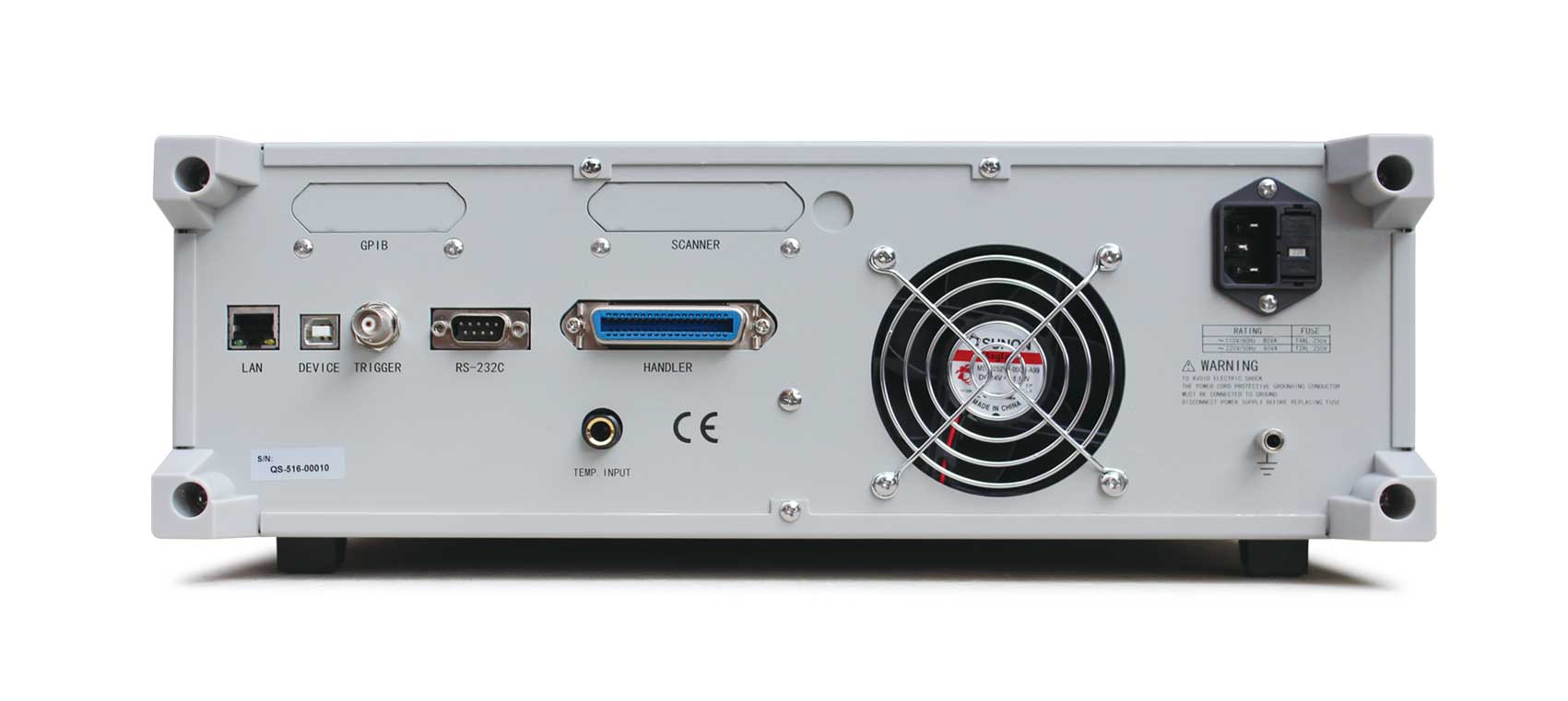

接口

USB HOST端口

通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或条形码扫描

USB DEVICE端口

通用串行总线插座,小型B类(4个接触位置);与USBTMC-USB488USB 2.0相符合,阴接头用于连接外部控制器。

LAN

10/100BaseT以太网,8引脚,两种速度选择

HANDLER接口

用于Bin分档信号输出

外部DC BIAS控制

控制TH1778/TH1778S偏置电流源,最多一台TH1778+5TH1778S (120A MAX)

RS232C

标准9针,交叉

GPIB (选件)

24D-Sub端口(D-24 类),阴接头与IEEE488.12SCPI兼容。
