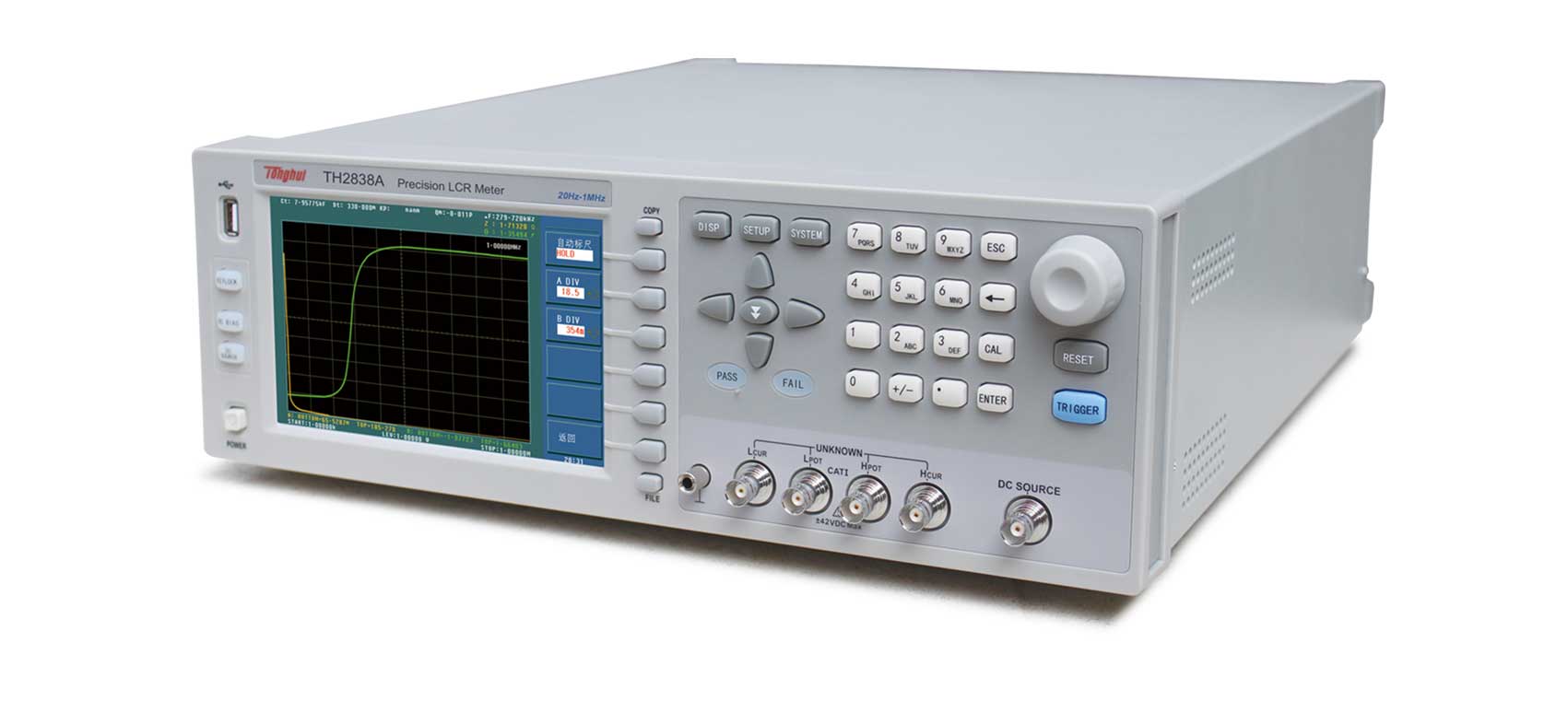

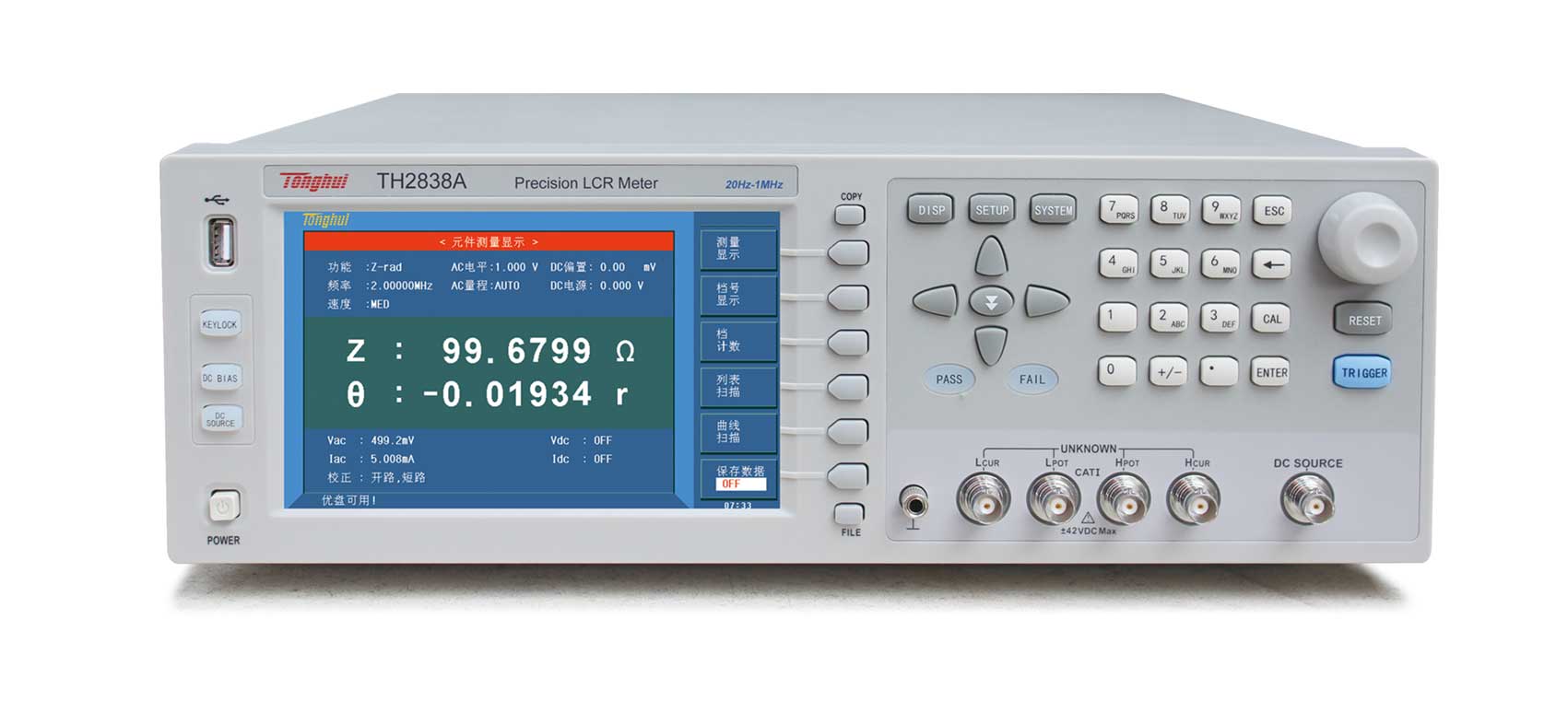

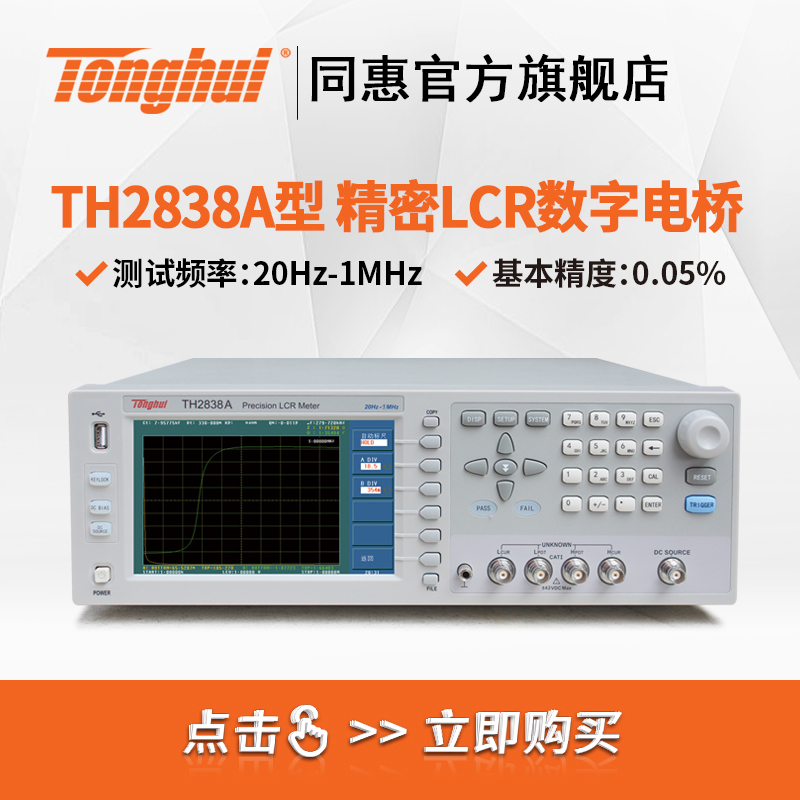

TH2838A 阻抗分析仪

RS232、USBHOST、USBDEVICE、HANDLER

GPIB、SCANNER

性能特点

 测试频率:20Hz-1MHz,分辨率:最高0.1mHz

 基本精度:0.05%

 测试速度:最快5.6ms/次

 测试原理:自动平衡电桥

 高稳定性和一致性:高达15个测试量程配置

 高分辨:7英寸,800×600分辨率

 多功能参数列表扫描

 变容二极管自动极性功能

 10档分选功能,分选结果声光报警

 存储空间:内置40组设定文件,USB扩展500组设定文件、

   数据记录文件、图片文件

 Ls-RDC同时测试

 高兼容性:支持SCPI指令集,兼容KEYSIGHT E4980A、

   E4980AL、HP4284A等应用


简介

■ TH2838,TH2838H,TH2838A 是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,其0.05%的基本精度、最快达5.6ms 的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求,特别有利于测量低D电容器和高Q 电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。TH2838,TH2838H,TH2838A 支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。TH2838,TH2838H,TH2838A 是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。TH2838,TH2838H,TH2838A 以其性能可以实现如IEC和MIL标准的各种测试。





应用

 无源元件:

   电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

 半导体元件:

   LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

 其它元件:

   印制电路板、继电器、开关、电缆、电池等的阻抗评估

 介质材料:

   塑料、陶瓷和其它材料的介电常数和损耗角评估

 磁性材料:

   铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

 半导体材料:

   半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性


技术参数
产品型号TH2838TH2838HTH2838A
测试信号源
信号源输出阻抗100Ω, ±1% @1kHz
测试频率范围20Hz-2MHz20Hz-1MHz
设置步进20.0000Hz - 99.9999Hz                       1mHz
100.000Hz - 999.999Hz                       10mHz
1.00000kHz - 9.99999kHz                   100mHz
10.0000kHz - 99.9999kHz                   1Hz
100.000kHz - 999.999kHz                   10Hz
1.00000MHz - 2.00000MHz                100Hz
AC测试信号模式额定值(ALC OFF):设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON): 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同
AC信号电压范围5mVrms -- 2VrmsF≤1MHz  5mVrms-- 20Vrms F >1MHz  5mVrms -- 15Vrms5mVrms -- 2Vrms
分辨率5mVrms -- 0.2Vrms                            100µVrms
0.2Vrms -- 0.5Vrms                            200µVrms
0.5Vrms -- 1Vrms                               500µVrms
1Vrms -- 2Vrms                                  1mVrms
2Vrms -- 5Vrms                                  2mVrms
5Vrms -- 10Vrms                                5mVrms
10Vrms -- 20Vrms                              10mVrms
电流范围50µArms -- 20mArms50µArms --100mArms50µArms -- 20mArms
分辨率50µArms -- 2mArms                           1µArms
2mArms -- 5mArms                            2µArms
5mArms -- 10mArms                          5µArms
10mArms -- 20mArms                        10µArms
20mArms -- 50mArms                        20µArms
50mArms--100mArms                        50µArms
Rdc测试电压范围100mV — 2V
分辨率100µV
电流范围0mA— 20mA
分辨率1µA
DC偏置电压范围0V — ± 10V0V — ± 40V0V — ± 10V
分辨率0V -- 5V                                              100µV
5V -- 10V                                            1mV
10V -- 20V                                          2mV
20V -- 40V                                          5mV
电流范围0mA— ± 100mA
分辨率0 A -- 50mA                                        1µA
50mA -- 100mA                                  10µA
电压源电压范围-------10V -- 10V------
分辨率------1mV------
电流范围-------45mA -- +45mA------
输出阻抗------100Ω------
显示器
尺寸/类型7英寸 (对角线)TFT LCD显示器
比例16:9
分辨率800×RGB×480
测量功能
测试参数Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc
数学功能A(X+B)+C, X为测试参数,A、B、C为输入参数
等效电路串联、并联
偏差测量与标称值的绝对偏差Δ,与标称值的百分比偏差Δ%
校准功能开路OPEN、短路SHORT、负载LOAD
量程选择自动AUTO、手动HOLD
量程LCR100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ,共15档
Rdc1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ,共15档
触发模式INT、MAN、EXT、BUS
触发延迟0 s -- 999 s,分辨率100us
测试端配置四端对
测试电缆长度0m, 1m, 2m, 4m
测量平均1-255次
测量时间(ms)速度模式20Hz100Hz1kHz10kHz100kHz1MHz2MHz
FAST330100207.75.75.65.6
MED38018011092898888
LONG480300240230220220220
测量显示范围         a   1×10-18;  E   1×1018
Cs, Cp±1.000000 aF -- 999.9999 EF
Ls,Lp±1.000000 aH -- 999.9999 EH
D±0.000001 -- 9.999999
Q±0.01 -- 99999.99
R, Rs, Rp, X, Z, Rdc±1.000000 aΩ -- 999.9999 EΩ
G,B,Y±1. 000000 aS --  999.9999 ES
Vdc ±1.000000 aV -- 999.9999 EV
Idc±1.000000 aA -- 999.9999 EA
θ r±1.000000 a rad -- 3.141593 rad
θ d±0.0001 deg -- 180.0000 deg
Δ%±0.0001% -- 999.9999%
t
Turn Ratio (待扩展)±0.000000 -- 1000.000
基本测量准确度0.05%(详见说明书)
列表扫描
扫描点数最多201点
扫描参数测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
第二扫描参数无、量程方式、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流、直流源电压。注:已选择的第一扫描参数参数不能再选为第二扫描参数。
触发模式顺序SEQ当一次触发后,在所有扫描点测量。/EOM/INDEX只输出一次。
步进STEP每次触发执行一个扫描点测量。每点均输出/EOM/INDEX,但列表扫描比较器结果只在最后的/EOM才输出。
列表扫描比较器可为每个扫描点设置一对下限和上限。可选择:通过第一扫描参数判断/通过第二参数判断/不用于每一极限。
列表扫描时间标记在顺序模式中,将触发点设定为0时,通过定义时间就可在每个测量点记录测量开始的时间。
图形扫描分析
扫描点数51、101、201、401、801点可选------
扫描轨迹主/副参数可选择------
显示范围自动、锁定------
坐标标尺对数、线性------
扫描参数频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源------
扫描结果显示主/副参数最大值/最小值、设定点主/副参数值------
扫描图形存储扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。------
比较器
Bin分档主参数9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT
副参数HIGH、IN、LOW
Bin极限设置绝对值、偏差值、百分偏差值
Bin计数0 -- 999999
PASS/FAIL指示满足主参数为9 BIN之一、副参数为IN,前面板PASS灯ON,否则FAIL ON
测量辅助功能
数据缓冲存储功能201个测量结果可分批读取
保存/调用功能40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件
键盘锁定功能可锁定前面板按键

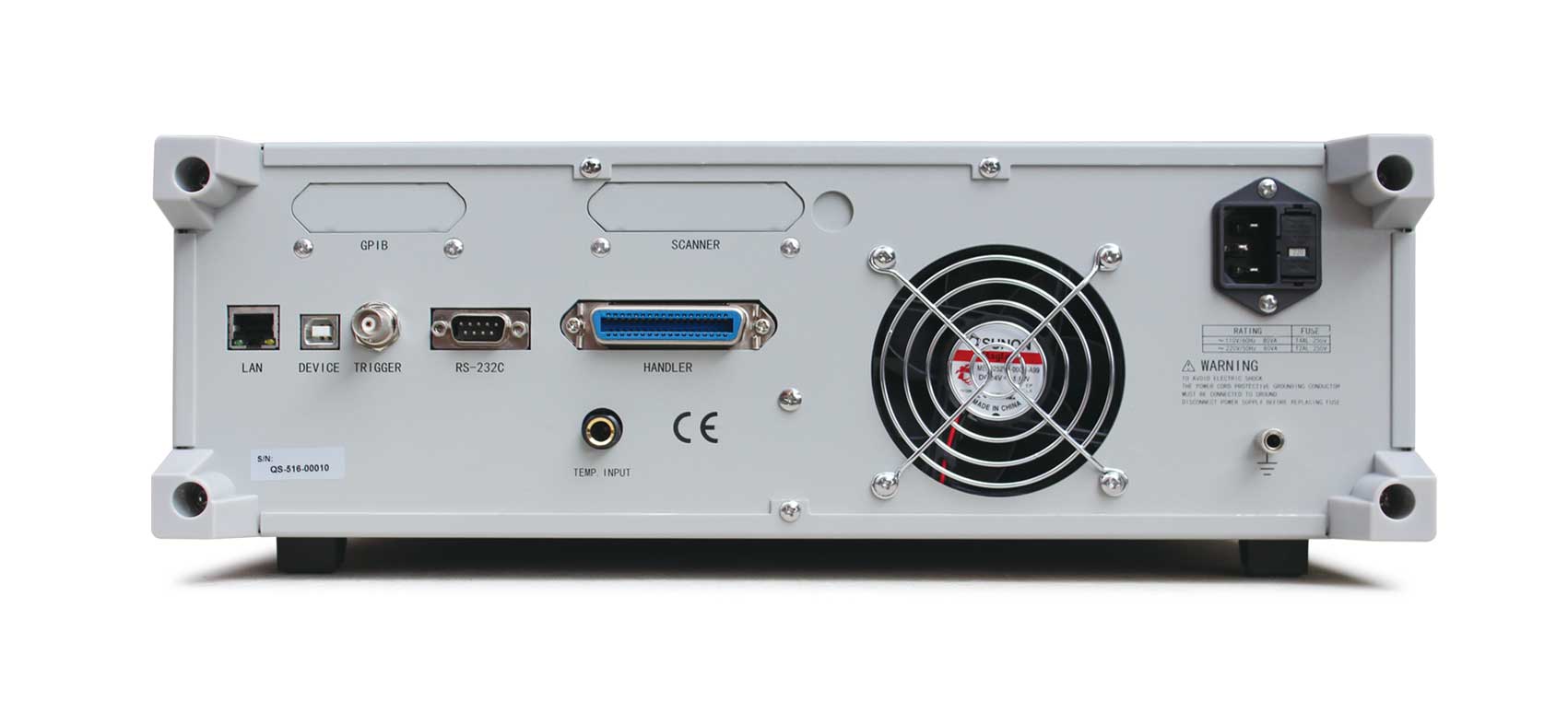

接口
USB HOST端口通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或条形码扫描
USB DEVICE端口通用串行总线插座,小型B类(4个接触位置);与USBTMC-USB488和USB 2.0相符合,阴接头用于连接外部控制器。
LAN10/100BaseT以太网,8引脚,两种速度选择
HANDLER接口用于Bin分档信号输出
外部DC BIAS控制控制TH1778/TH1778S偏置电流源,最多一台TH1778+5台TH1778S (120A MAX)
RS232C标准9针,交叉
GPIB (选件)24针D-Sub端口(D-24 类),阴接头与IEEE488.1、2和SCPI兼容。
