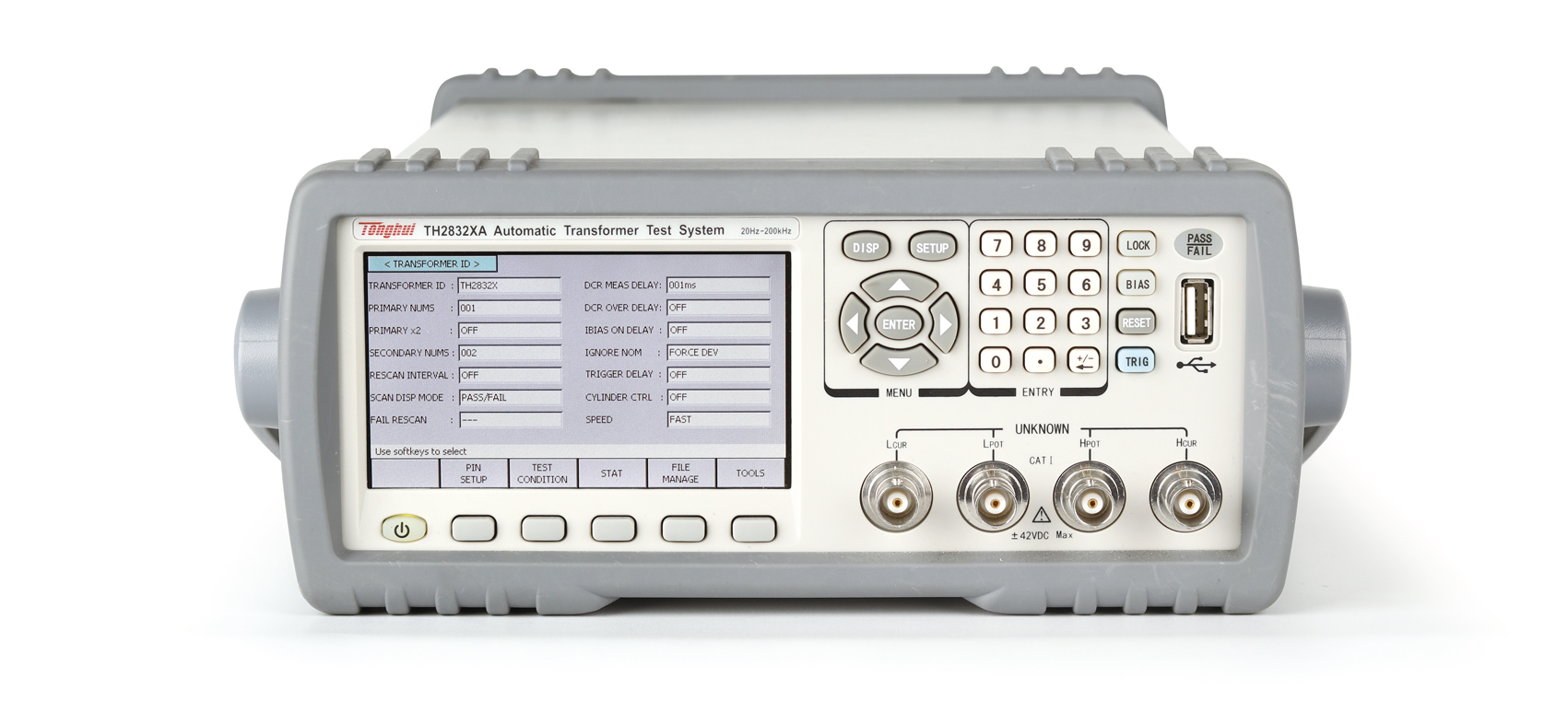

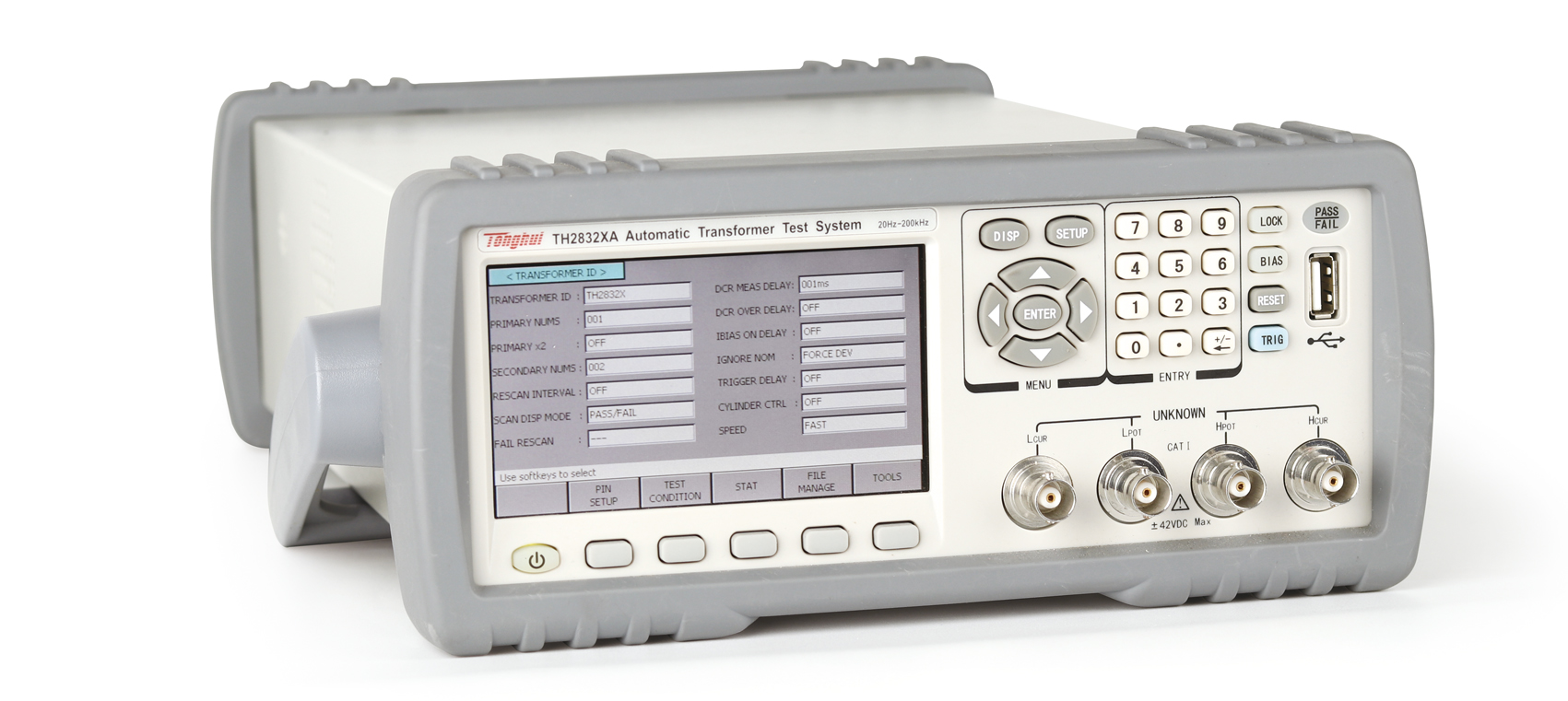

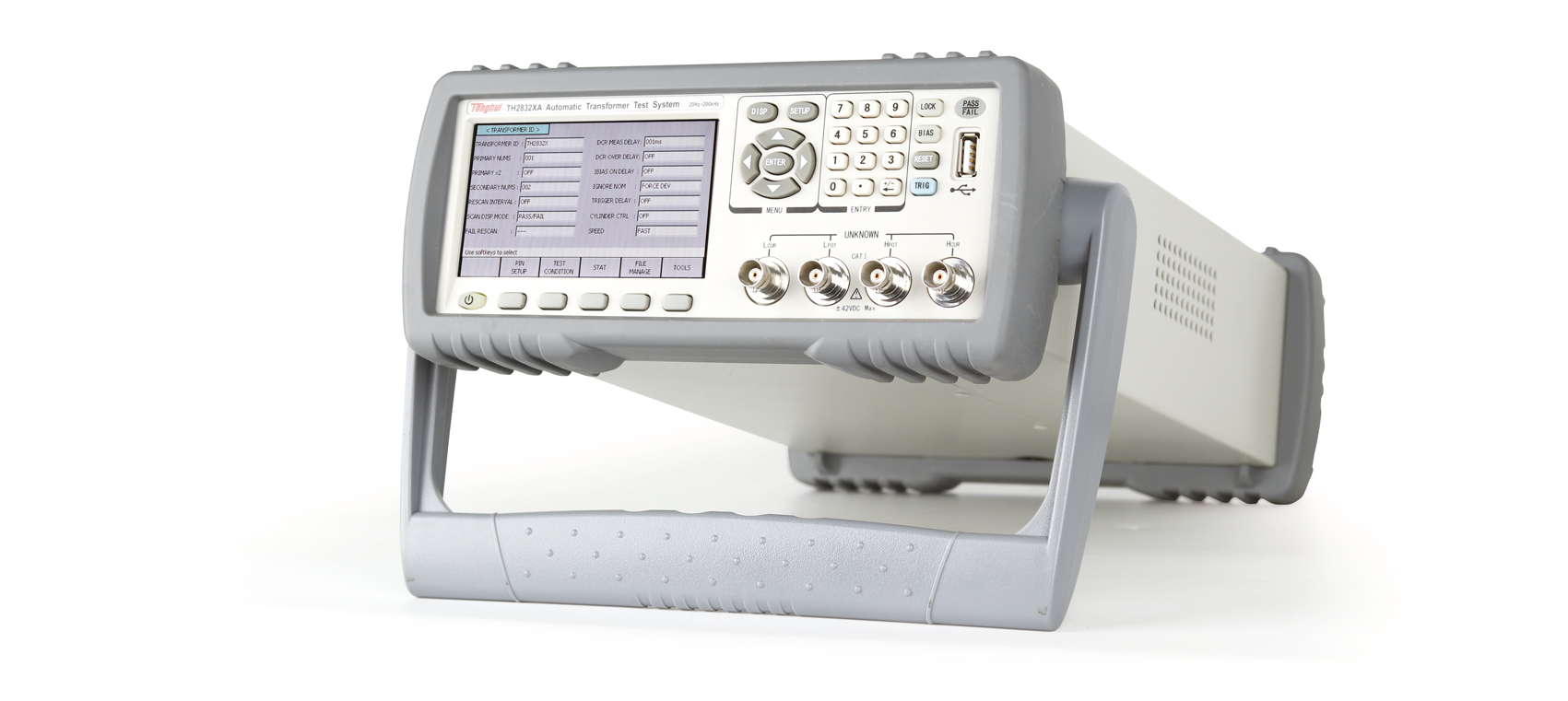

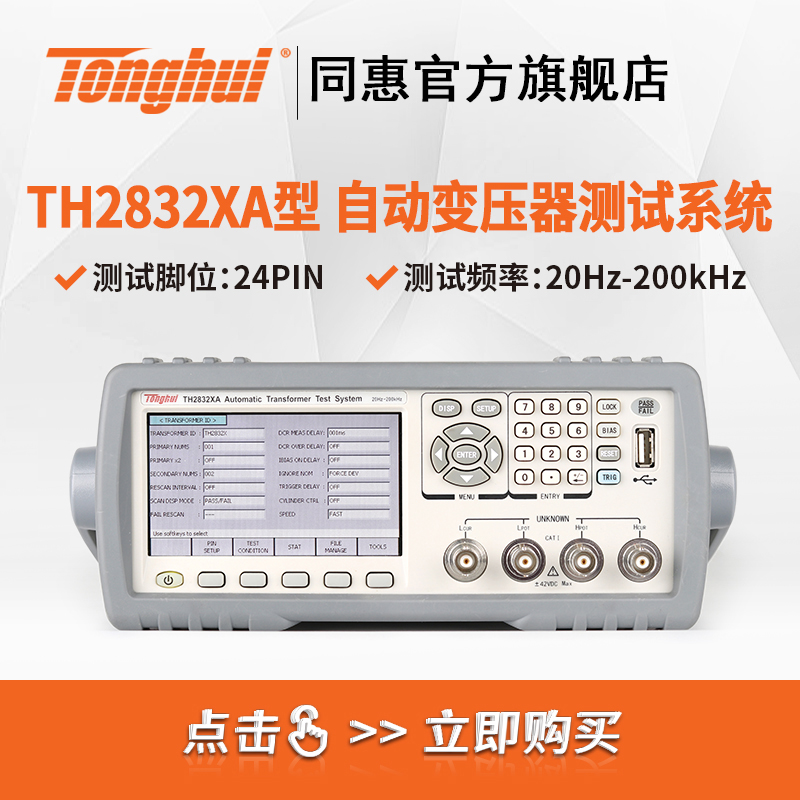

TH2832XA 自动变压器测试系统
性能特点

200kHz最高频率,独立LCR功能

内置0-50mA/0-5V偏置电源

分立无源元件(L,R,C)多路扫描测试

继电器驱动线包、触点接触电阻多路扫描测试

多路直流电阻DCR扫描测试

阻抗网络多个无源器件综合测试分析

TH2832XA:LCR +变压器测试系统 TH2832XB:变压器测试系

  统

4.3英寸 TFT LCD显示器,分辨率272×480

新型界面设计

开关变压器扫描测试,综合特性分析

网络变压器扫描测试,综合特性分析

交替的DCR测试信号

提供单参数测试循环,对独立绕组进行测试判断

适配TH1831 24Pin变压器扫描治具

扫描治具继电器动作次数查看,以便客户对继电器使用状况的

  掌握

扫描治具继电器自检功能,保证扫描治具的可靠工作

灵活的偏差扣除方式

参数设定文件兼容TH2829X-24

以CSV,GIF格式保存测试数据或图像于USB存储器

仪器内部能保存100组设定文件保存,海量U盘设定文件保存

支持U盘软件在线升级模式

提供PC级仪器测试设定文件编程功能(选件)

RS-232,USB DEVICE等接口支持上位机通讯

简介

全新窗体式的界面设计和操作风格,在4.3英寸的TFT上完美呈现。该变压器测试系统提供20Hz-200kHz的测试频率,满足了客户对开关变压器、网络变压器等的测量需求。变压器扫描测试涵盖了变压器的各种低压参数,还提供了扫描治具的继电器使用次数的记录和查看,以便客户全面掌握继电器的使用状况,及时更换。

应用
技术参数

产品型号

TH2832XA

变压器测试系统

变压器测试参数

圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路、TurnRatio、Turns Phase、L、C、Lk、QACRDCR Balance、Pin Short

基本准确度

LCRZ

0.1%

DCR,圈数比

0.5%

测试信号频率

20Hz-200kHz 共15025点

信号源输出阻抗

30Ω、100Ω可选

AC测试信号电平

正常

10mV—2Vrms

最小分辨率:10mV,准确度:10%x设定电压+2mV

100μA—20mArms

最小分辨率:0.1mA

恒定电平

20mV—1Vrms

最小分辨率:10mV, 准确度:10%x设定电压+2mV

200μA—10mArms

最小分辨率:0.1mA

DC偏置电压源

0V—± 5V

最小分辨率:0.5mV, 准确度:1%x设定电压+5mV

0mA—±50mA

最小分辨率:0.5μA

LCR数字电桥测试参数

|Z|,|Y|,C,L,X,B,R,G,D,Q,θ,DCR

DCR显示范围

0.00001Ω-999.999MΩ

圈数比显示范围

1:0.01-100:1









LCR参数显示范围

|Z|,R,X

0.00001Ω—99.9999MΩ

|Y|,G,B

0.00001μs—99.9999s

C

0.00001pF—9.99999F

L

0.00001μH—99.9999kH

D

0.00001—9.99999

Q

0.00001—99999.9

θ(DEG)

-179.999º—179.999º

θ(RAD)

-3.14159—3.14159

Δ%

-999.999%—999.999%

测量时间(≥10 kHz)

快速:25次/秒(40ms),中速:8次/秒(125ms)慢速:2.7次/秒(370ms)

等效电路

串联,并联

量程方式

自动,保持

触发方式

内部,手动,外部,总线

平均次数

1-255

清零功能

开路,短路,负载

数学运算

直读,ΔABS,Δ%

触发延时时间设定

0-60.000s,1ms步进

步进延时时间设定

0-60.000s,1ms步进



比较器功能

10档分选,BIN1~BIN9、NG、AUX

档计数功能

PASS、FAIL前面板或扫描夹具LED显示

存储器

100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆

接口

控制接口

HANDLER或SCANNER

通讯接口

USB HOST、RS232C、RS485(选件)、GPIB(选件)

存储器接口

USBDEVICE

TH1831扫描测试治具技术参数

扫描测试输出脚位

24Pin

24 Pin扫描输出端分布电容

20pF

变压器锁紧方式(选件)

气动(TH1831-02)最大支持0.7MPa

手动(TH1831-01)

面板测试控制

START,RESET按键,PASS/FAIL LED指示

Handler接口(从扫描夹具输出)输入/输出信号

电源:+5V,GND 输入:START,RESET输出:PASS,FAIL 通、断信号TTL

外部启动输入

脚踏启动开关

工作温度,湿度

0°C-40°C,≤90%RH

电磁阀工作电源输出

+24V

体积

228mm×203mm×53 mm

重量

2.9kg


附件
标配
配件名称型号
选配
配件名称型号
资料下载
资料名称下载链接
规格书下载
TH2832X系列说明书 下载
