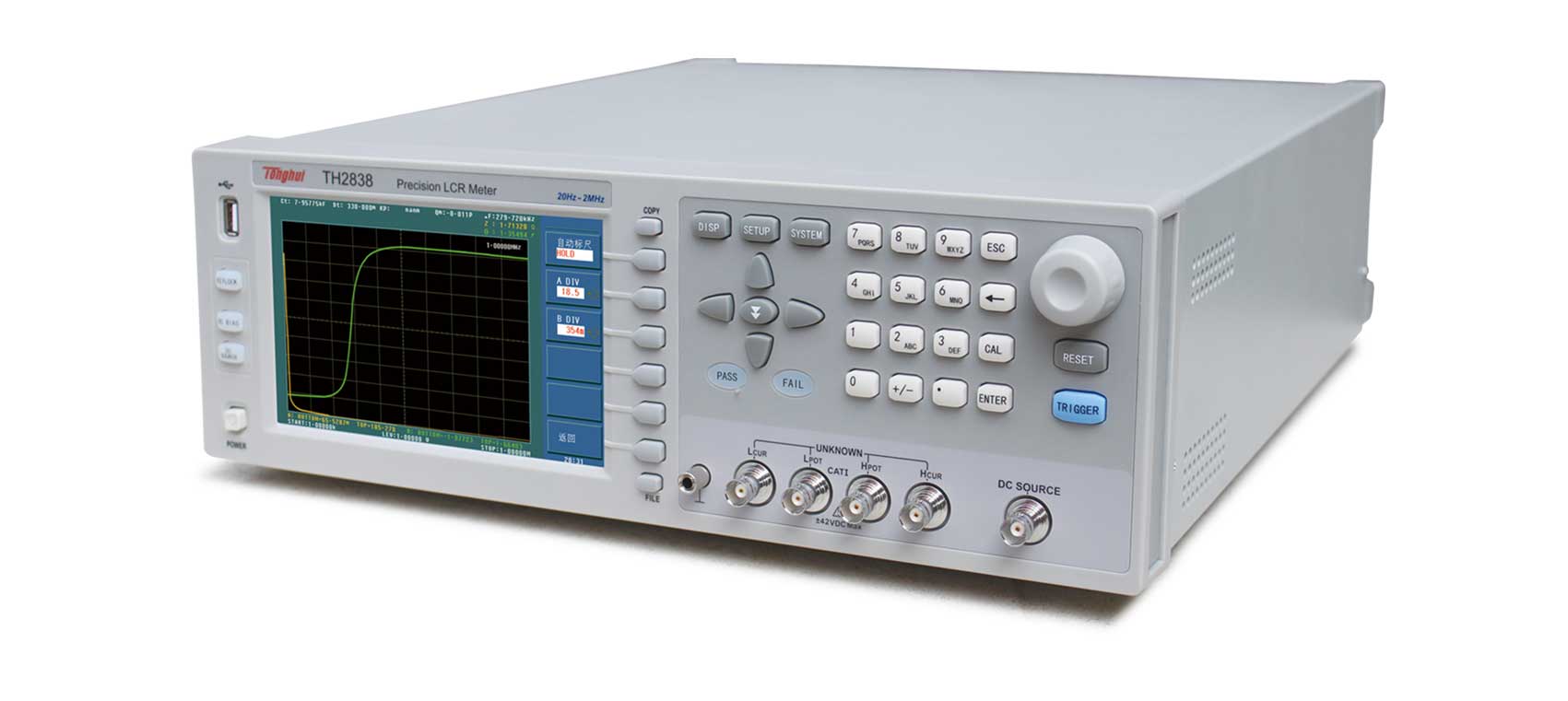

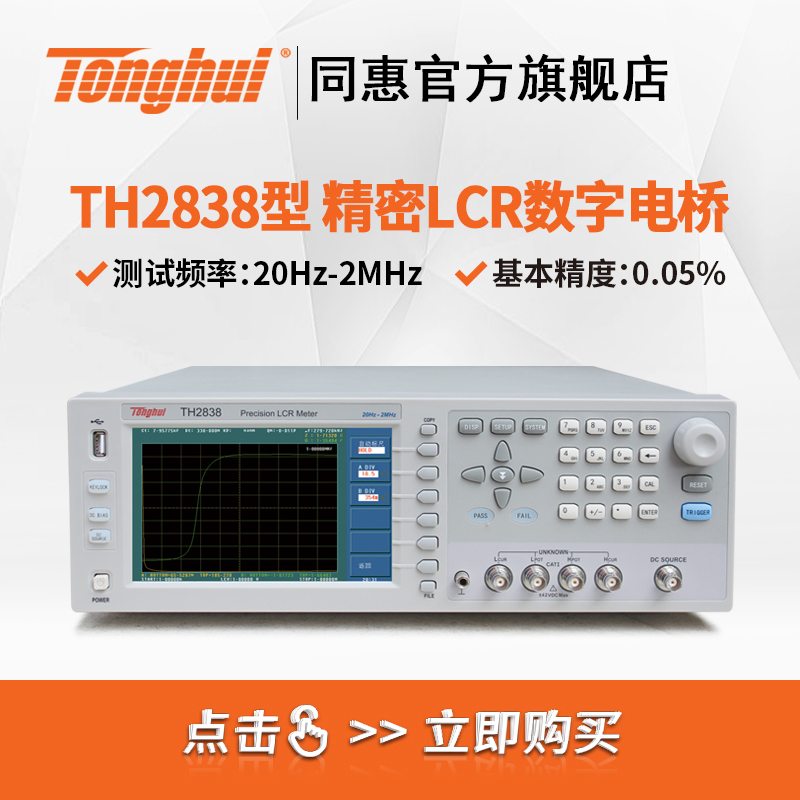

TH2838 精密LCR数字电桥

RS232、USBHOST、USBDEVICE、HANDLER

GPIB、SCANNER

性能特点

测试频率:20Hz-2MHz,分辨率:最高0.1mHz

基本精度:0.05%

测试速度:最快5.6ms/次

测试原理:自动平衡电桥

高稳定性和一致性:高达15个测试量程配置

高分辨:7英寸,800×600分辨率

多功能参数列表扫描

多参数图形化扫描功能

变容二极管自动极性功能

10档分选功能,分选结果声光报警

存储空间:内置40组设定文件

  USB扩展500组设定文件、

  数据记录文件、图片文件

Ls-RDC同时测试

高兼容性:支持SCPI指令集,兼容KEYSIGHT

  E4980A、E4980AL、HP4284A等应用

简介
应用

无源元件

 电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

半导体元件

 LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

其它元件

 印制电路板、继电器、开关、电缆、电池等的阻抗评估

介质材料

 塑料、陶瓷和其它材料的介电常数和损耗角评估

磁性材料

 铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

半导体材料

 半导体材料的介电常数、导电率和C-V特性

液晶单元

 介电常数、弹性常数等C-V特性





技术参数

产品型号

TH2838

测试信号源

信号源输出阻抗

100Ω, ±1%  @1kHz

测试频率

范围

20Hz-2MHz

分辨率

20.0000Hz - 99.9999Hz、1mHz

100.000Hz - 999.999Hz、10mHz

1.00000kHz - 9.99999kHz、100mHz

10.0000kHz - 99.9999kHz、1Hz

100.000kHz - 999.999kHz、10Hz

1.00000MHz - 2.00000MHz、100Hz

AC测试信号模式

额定值(ALC OFF):

设定电压为测试端开路时Hcur电压

设定电流为测试端短路时从Hcur流出电流

恒定值(ALC ON):

保持DUT上电压与设定值相同

保持DUT上电流与设定值相同

AC信号

电压范围

5mVrms-- 2Vrms

分辨率

5mVrms -- 0.2Vrms

100uVrms

0.2Vrms -- 0.5Vrms

200uVrms

0.5Vrms -- 1Vrms

500uVrms

1Vrms -- 2Vrms

1mVrms

2Vrms -- 5Vrms

2mVrms

5Vrms -- 10Vrms

5mVrms

10Vrms -- 20Vrms

10mVrms

电流范围

50uArms --20mArms

分辨率

50uArms -- 2mArms

1 uArms

2mArms -- 5mArms

2 uArms

5mArms -- 10mArms

5 uArms

10mArms -- 20mArms

10uArms

20mArms -- 50mArms

20uArms

50mArms--100mArms

50uArms

Rdc测试

电压范围

100mV — 2V

分辨率

100uV

电流范围

0mA— 20mA

分辨率

1uA

DC偏置

电压范围

0V — ± 10V

分辨率

0V -- 5V

100uV

5V -- 10V

1mV

10V -- 20V

2mV

20V -- 40V

5mV

电流范围

0mA— ± 100mA

分辨率

0 A -- 50mA

1uA

50mA -- 100mA

10uA

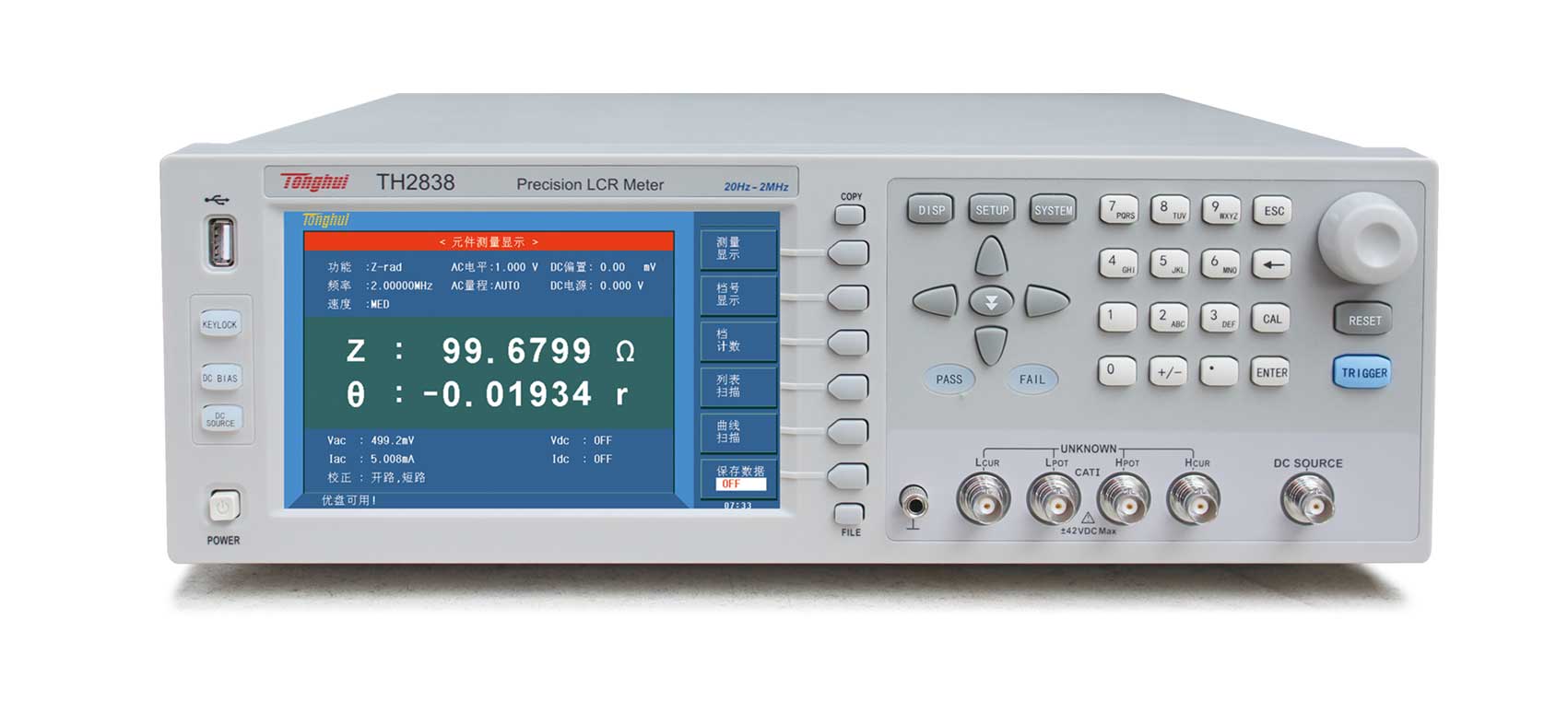

显示器

尺寸/类型

7英寸 (对角线)TFT LCD显示器

比例

16:9

分辨率

800×RGB×480

测量功能

测试参数

Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D,Lp-Q,Lp-G,Lp-Rp,Lp-Rdc,Ls-D,Ls-Q,Ls-Rs,Ls-Rdc,RdcR-X,Z-θd,Z-θr,G-B,Y-θd,Y-θr,Vdc-Idc

数学功能

A(X+B)+C, X为测试参数,A、B、C为输入参数

等效电路

串联、并联

偏差测量

与标称值的绝对偏差Δ,与标称值的百分比偏差Δ%

校准功能

开路OPEN、短路SHORT、负载LOAD

量程选择

自动AUTO、手动HOLD

量程

LCR

100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ,共15档

Rdc

、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ,共15档

触发模式

INT、MAN、EXT、BUS

触发延迟

0 s -- 999 s,分辨率100us

测试端配置

四端对

测试电缆长度

0m, 1m, 2m, 4m

测量平均

1-255

测量时间(ms)

速度模式

20Hz

100Hz

1kHz

10kHz

100kHz

1MHz

2MHz

FAST

330

100

20

7.7

5.7

5.6

5.6

MED

380

180

110

92

89

88

88

LONG

480

300

240

230

220

220

220

测量显示范围

Cs, Cp

±1.000000 aF --  999.9999 EF

Ls,Lp

±1.000000 aH --  999.9999 EH

D

±0.000001 -- 9.999999

Q

±0.01 -- 99999.99

R, Rs, Rp, X,  Z, Rdc

±1.000000 aΩ --  999.9999 EΩ

G,B,Y

±1.  000000 aS --  999.9999 ES

Vdc

±1.000000 aV --  999.9999 EV

Idc

±1.000000 aA --  999.9999 EA

θ r

±1.000000  a rad -- 3.141593 rad

θ d

±0.0001 deg -- 180.0000  deg

Δ%

±0.0001% -- 999.9999%

t

-99.99℃ --  1000.00℃

Turn Ratio (待扩展)

±0.000000 -- 1000.000

基本测量准确度

0.05%(详见说明书)

列表扫描

扫描点数

最多201点

扫描参数

测试频率、AC电压、AC电流、DC BIAS电压、DC  BIAS电流

第二扫描参数

无、量程方式、测试频率、AC电压、AC电流、DC BIAS电压、DC  BIAS电流、直流源电压。注:已选择的第一扫描参数参数不能再选为第二扫描参数。

触发模式

顺序SEQ

当一次触发后,在所有扫描点测量。/EOM/INDEX只输出一次。

步进STEP

每次触发执行一个扫描点测量。每点均输出/EOM/INDEX,但列表扫描比较器结果只在最后的/EOM才输出。

列表扫描比较器

可为每个扫描点设置一对下限和上限。可选择:通过第一扫描参数判断/通过第二参数判断/不用于每一极限。

列表扫描时间标记

在顺序模式中,将触发点设定为0时,通过定义时间就可在每个测量点记录测量开始的时间。

图形扫描分析

扫描点数

51、101、201、401、801点可选

扫描轨迹

主/副参数可选择

显示范围

自动、锁定

坐标标尺

对数、线性

扫描参数

频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源

扫描结果显示

主/副参数最大值/最小值、设定点主/副参数值

扫描图形存储

扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。

比较器

Bin分档

主参数

9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT

副参数

HIGH、IN、LOW

Bin极限设置

绝对值、偏差值、百分偏差值

Bin计数

0 -- 999999

PASS/FAIL指示

满足主参数为9 BIN之一、副参数为IN,前面板PASS灯ON,否则FAIL ON

测量辅助功能

数据缓冲存储功能

201个测量结果可分批读取

保存/调用功能

40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件

键盘锁定功能

可锁定前面板按键

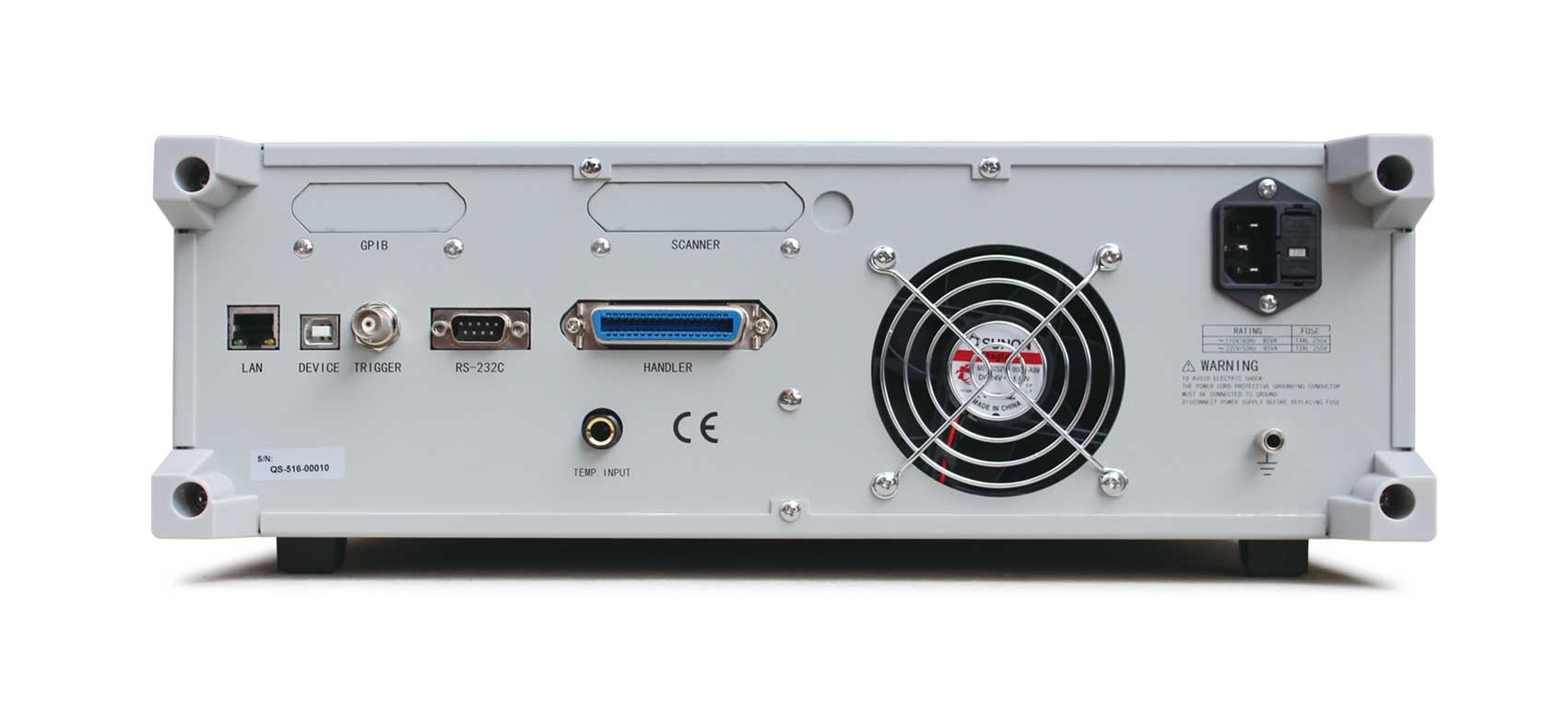

接口

USB HOST端口

通用串行总线插座,A类;FAT16/FAT32格式。U盘存储或条形码扫描

USB DEVICE端口

通用串行总线插座,小型B类(4个接触位置);与USBTMC-USB488和USB 2.0相符合,阴接头用于连接外部控制器。

LAN

10/100BaseT以太网,8引脚,两种速度选择

HANDLER接口

用于Bin分档信号输出

外部DC BIAS控制

控制TH1778/TH1778S偏置电流源,最多一台TH1778+5台TH1778S (120A MAX)

RS232C

标准9针,交叉

GPIB (选件)

24针D-Sub端口(D-24 类),阴接头与IEEE488.1、2和SCPI兼容。



附件
标配
配件名称型号
四端带卡夹具 TH26005C
短路片 TH26010
带盒四端绝缘带锁Kelvin测试线 TH26011BS
选配
配件名称型号
