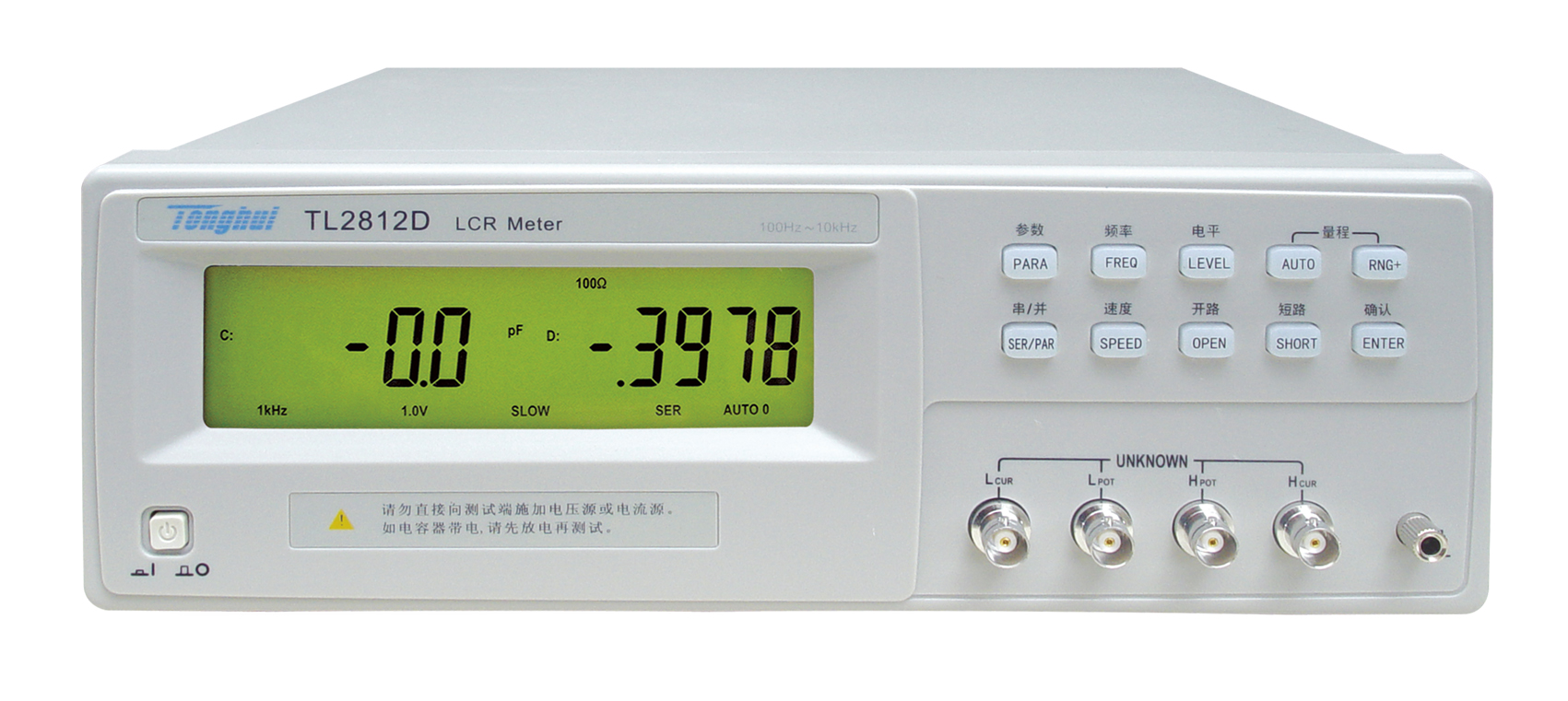

TL2812D LCR数字电桥
性能特点

 100Hz,120Hz,1kHz,10kHz 4个频率
 基本精度:0.25%
 测试速度:最快83ms

 输出阻抗100Ω
 采用SMT表面贴装工艺

 简便操作与强大功能的合理结合
 读数稳定性好
 4档量程选择
 高性价比的数字电桥



简介

 TL2812D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品, 其中应用多项元件测量的最新技术,大字符LCD显示,采用SMT贴片工艺,操作方便,外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TL2812D为常州同惠最新推出的一款低价LCR数字电桥,可替代TH2811D,在夹具方面采用了TH26004s-1四端开尔文测试电缆,但精度由TH2811D的0.2%改为0.25%,内阻恒定100欧姆。

应用
技术参数

测量功能

测试参数

L-Q, C-D, R-Q, |Z|-Q

基本准确度

0.25%

等效电路

串联, 并联

量程方式

自动, 保持

触发方式

内部

测试速度(1kHz) (次/秒)

快速:12,中速:5.1,慢速:2.5

校准功能

开路 / 短路,扫频清零

测试端配置

5

测试信号

测试信号频率

100Hz,120Hz,1kHz,10kHz,±0.01%

输出阻抗

100 Ω

测试信号电平

0.3Vrms, 1Vrms

测量显示范围

|Z|, R

0.1 mΩ — 99.99 MΩ

C

0.01pF — 99999μF

L

0.01μH — 99999H

D

0.0001 — 9.9999

Q

0.0001 — 9999.9

显示

显示方式

直读,带背光大字符LCD显示

显示器

主、副参数:5位

一般技术指标

工作温度、  湿度

0-40,≤75%RH

电源  要求

电压

198V-242V

频率

47.5Hz-63Hz

功耗

≤20VA

体积

310(W)×108(H)×375(D)

重量

3.7kg


附件
标配
配件名称型号
四端Kelvin测试线 TH26004S-1
选配
配件名称型号
资料下载
资料名称下载链接
规格书下载
TL2812D说明书 下载
