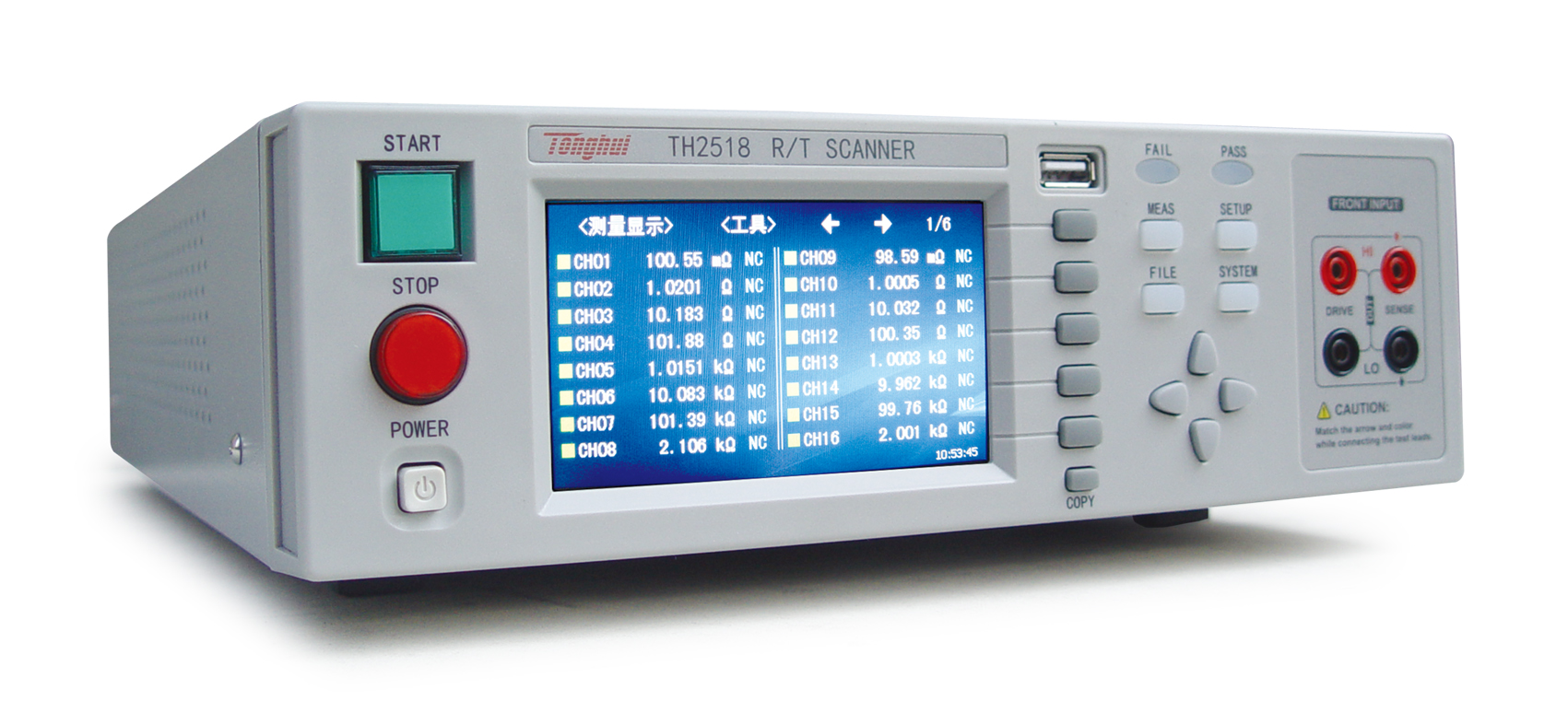

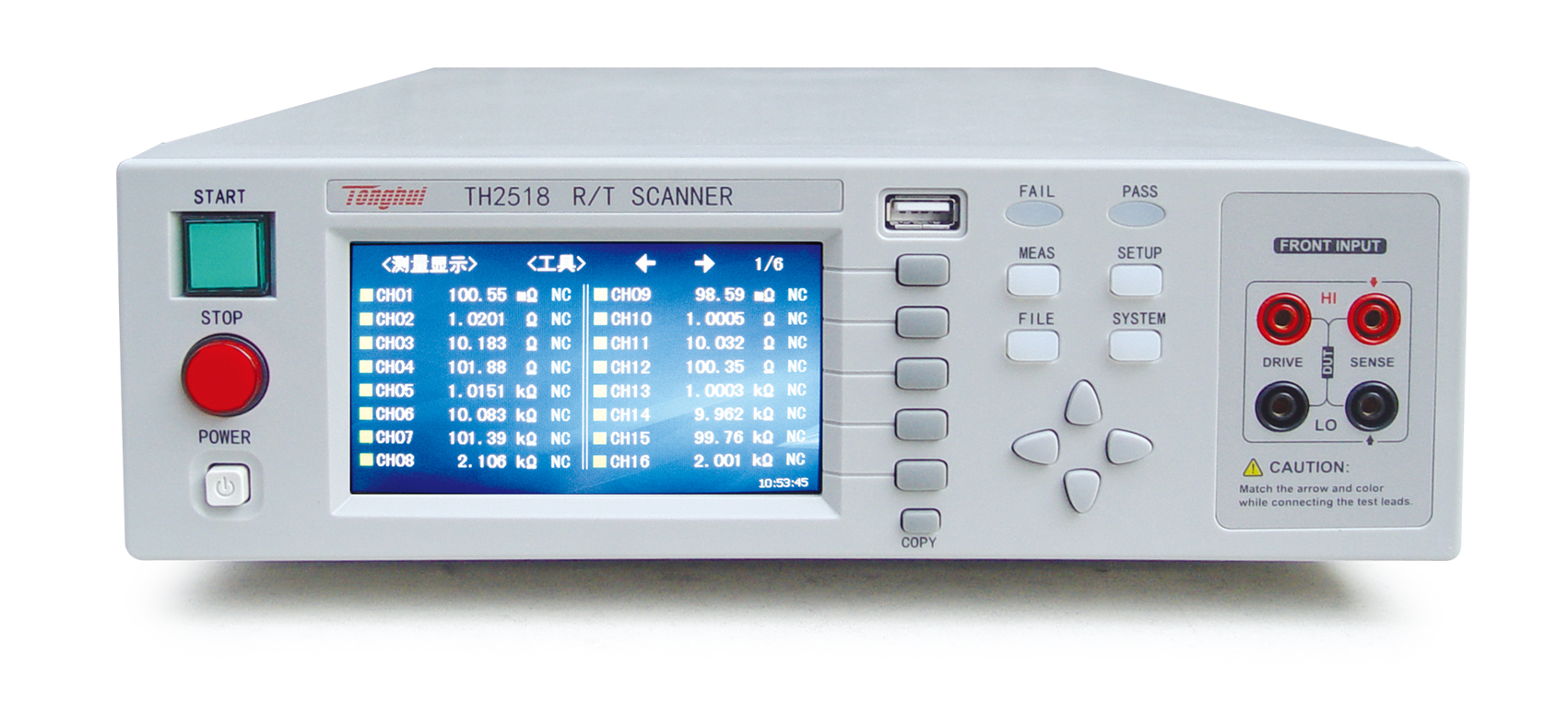

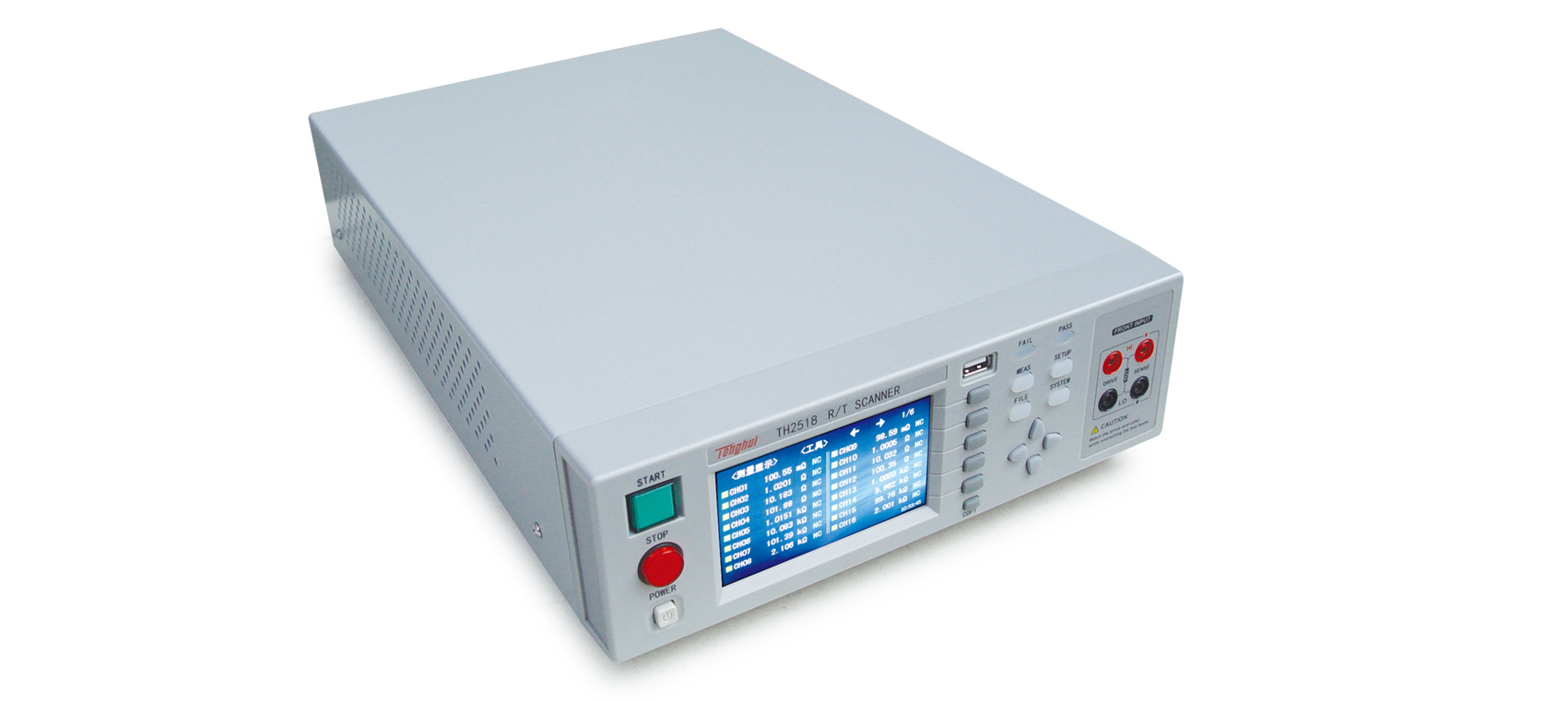

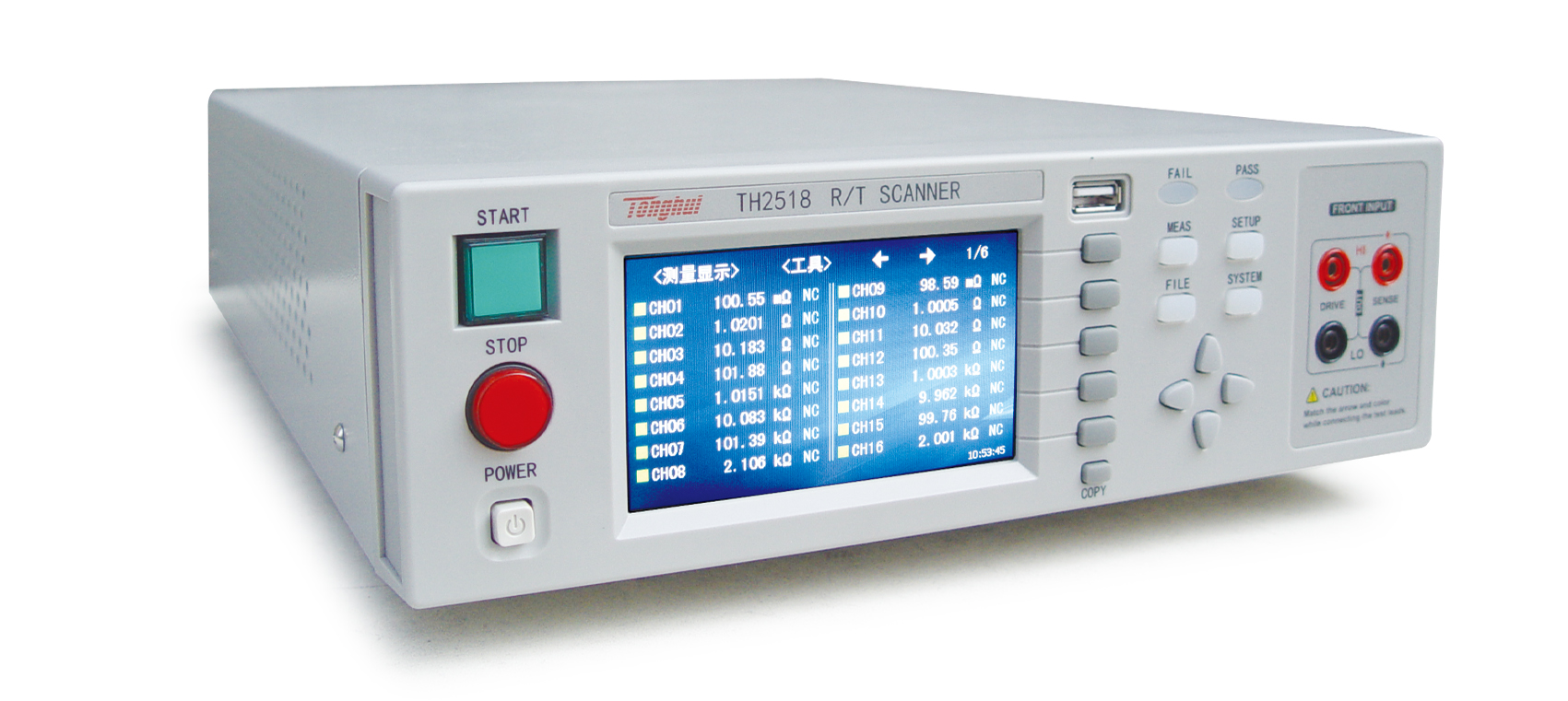

TH2518 电阻/温度扫描测试仪

RS232、USBHOST、USBDEVICE、HANDLER、LAN

性能特点

电阻范围:10uΩ - 200kΩ

 最高电阻精度:0.05%,电阻分辨率:10uΩ

 温度基本精度:0.2℃

 最高测试速度可达600次/秒

 15通道/单元,6单元同步测量,最多90路电阻单机或扫描测试

 扫描测试通路采用的测试端可编程

 每个测试单元可自由插拔

温度补偿功能(TC)

一键截屏功能

数据记录功能

温度测量可支持PT100、PT500、模拟电压三种温度采样方式

可输出通道级、板级、整机级的比较分选结果(超限,合格以

  及讯响)

可通过USB HOST自动升级仪器操作软件

中英文可选操作界面

Handler接口用于实现联机操作


简介

■ 同惠TH2518系列电阻/温度扫描仪模拟测试扫描单元采用同步插卡式的设计理念,可支持的插卡板测试单元可达6个,且在插卡板之间实现同步测量,大大提高扫描测量速度。每块测量板内包含16个测试端,测试端的组合支持用户可自由编程,最高可配置高达90路电阻/温度扫描测量通道,每通道测量可单独设计分选比较边界以及输出比较分选信号。温度测量的采样方式可配置为PT500铂电阻、PT100铂电阻、模拟电压输入三种方式以适用不同的应用场合。0.05%的最高电阻精度,在200mΩ量程下,电阻分辨率更是达到了10uΩ的水准,测试扫描范围从10uΩ到200kΩ。仪器的温度补偿和温度转换功能使产品的测试免除环境温度的影响,可输出整机级、板级以及各通道的比较分选结果,使您的测试和数据分析处理、产品的分拣工作更加轻松。标配的RS232、USB HOST、USB Device和HANDLER接口既方便您测量数据的快速保存,又方便您远程的掌控仪器。带触摸功能的24位色、分辨率为480×272的彩色液晶屏,给您的测量操作带来不一样的感觉!

应用
技术参数
型  号TH2518
测量参数直流电阻、温度
电阻测试范围10uΩ-200kΩ
电阻基本测试精度0.05%
电阻量程自动和手动(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ)
温度传感器类型PT500铂电阻、PT100铂电阻、模拟电压输入
温度测试范围PT100, PT500:-10℃--99.9℃
Analog:0V—2V
温度测试精度PT100, PT500:0.3%*测量值 ±0.5℃
Analog:±1%Rd ± 3mV
测量模式单机、扫描
每路测试参数电阻、温度(可编程)
扫描路数15路/卡,最多可插6卡及90路,卡内通道为扫描测试,测试卡之间为同步测试
测试通道的测试端选择通道间任意配置(可编程)
测试电流≤100mA
单板测量速度100次/秒、40次/秒、2次/秒
6板等效测试速度600次/秒、240次/秒、12次/秒
温度补偿
显示器真彩4.3寸LCD显示
显示结果同时显示16路测试结果,支持翻页
短路清0校正对所有通道支持全量程内短路清零
比较器各测试通道单独设置比较边界
极限模式ABSDev、ABS、%
触发方式自动触发、手动触发、总线触发、Handler触发、脚踏开关触发

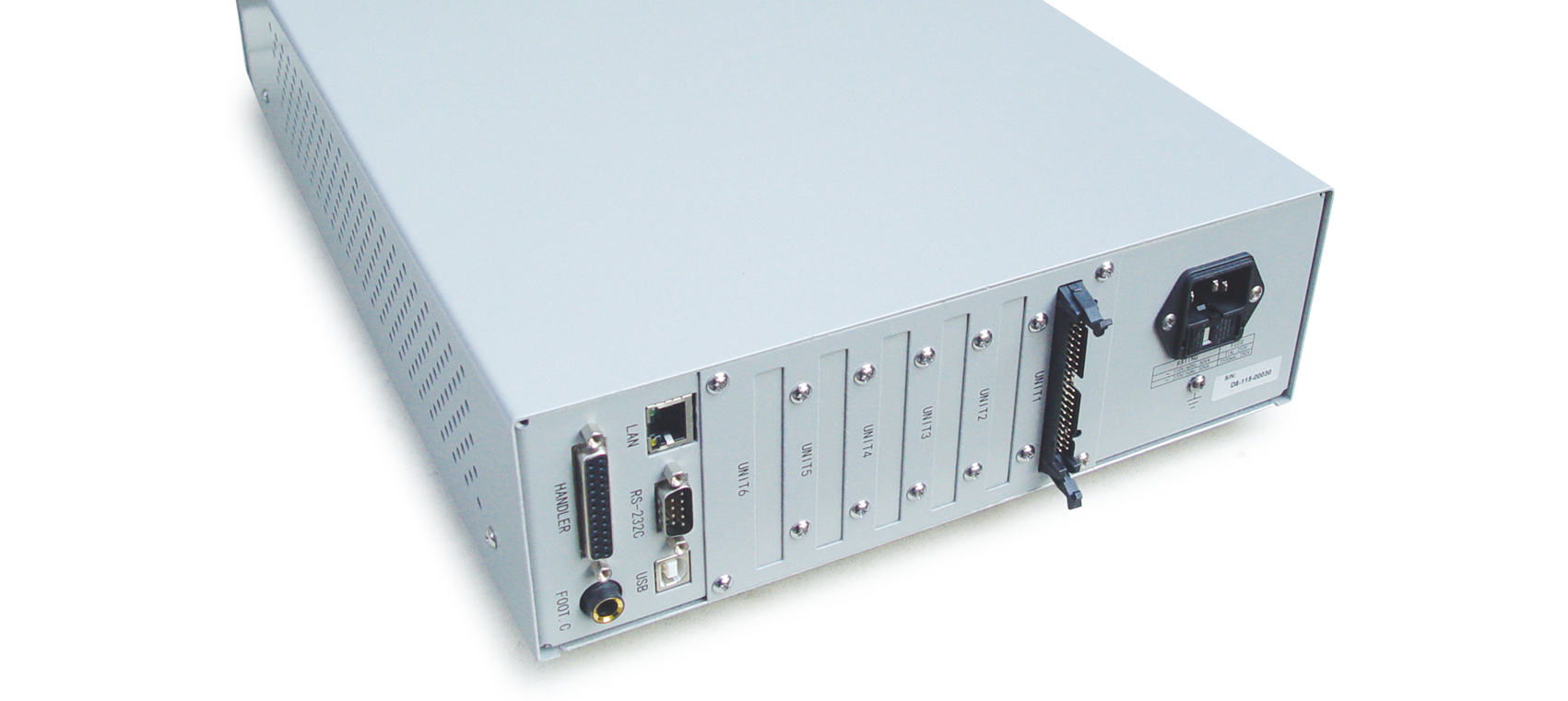

接口LAN、USB DEVICE、USB HOST、RS232C、Handler 、脚踏开关
测试端四端测试
电源要求电压:90-125V,190-250V频率:50Hz、60Hz功率:最大30VA
