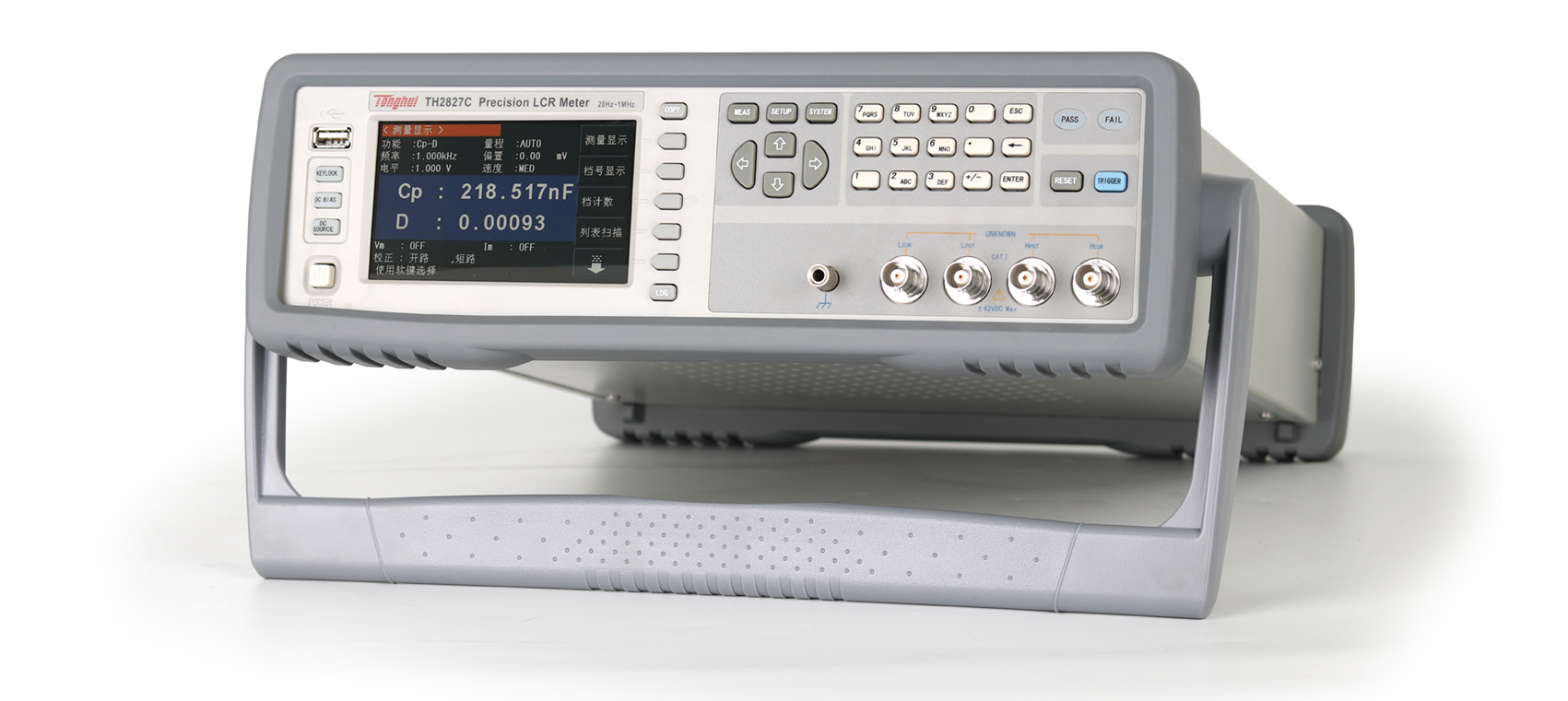

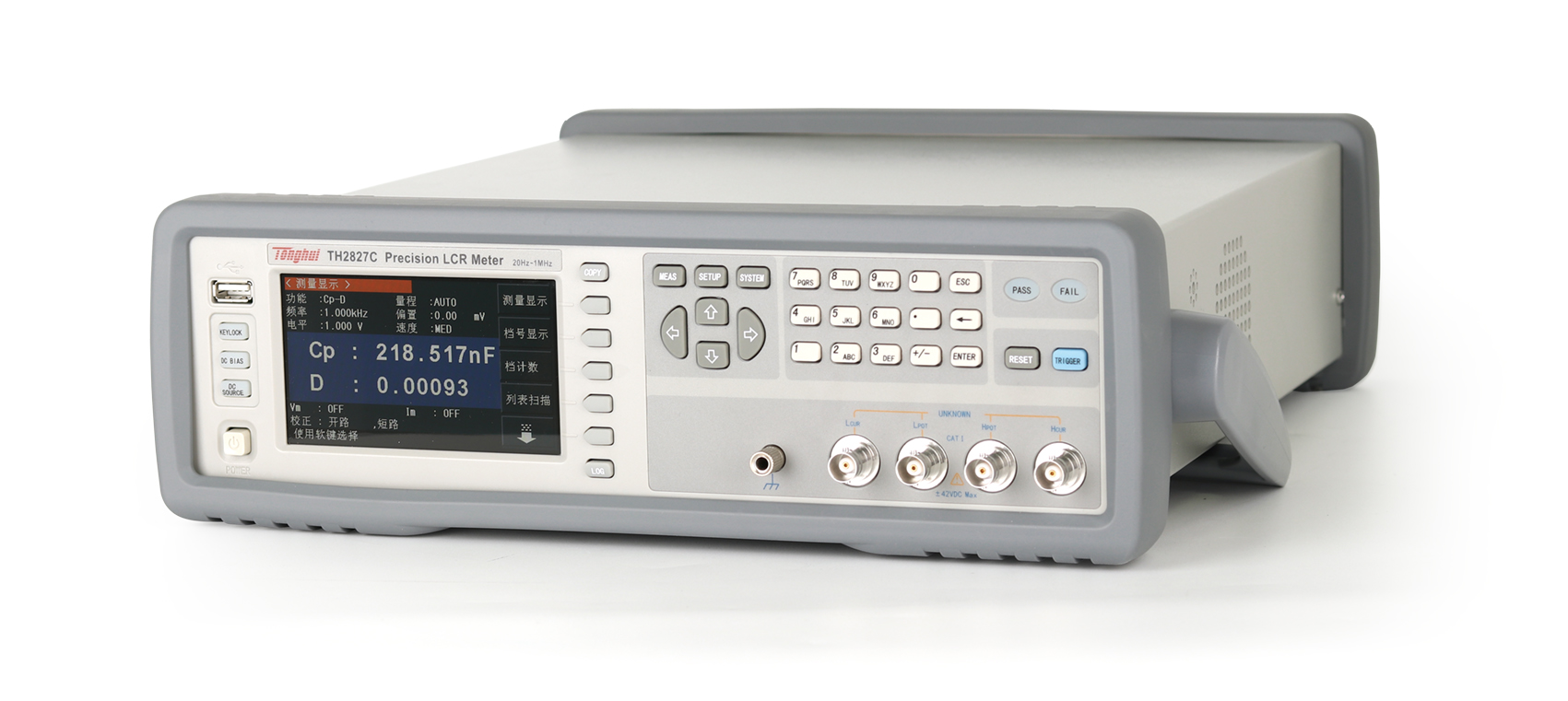

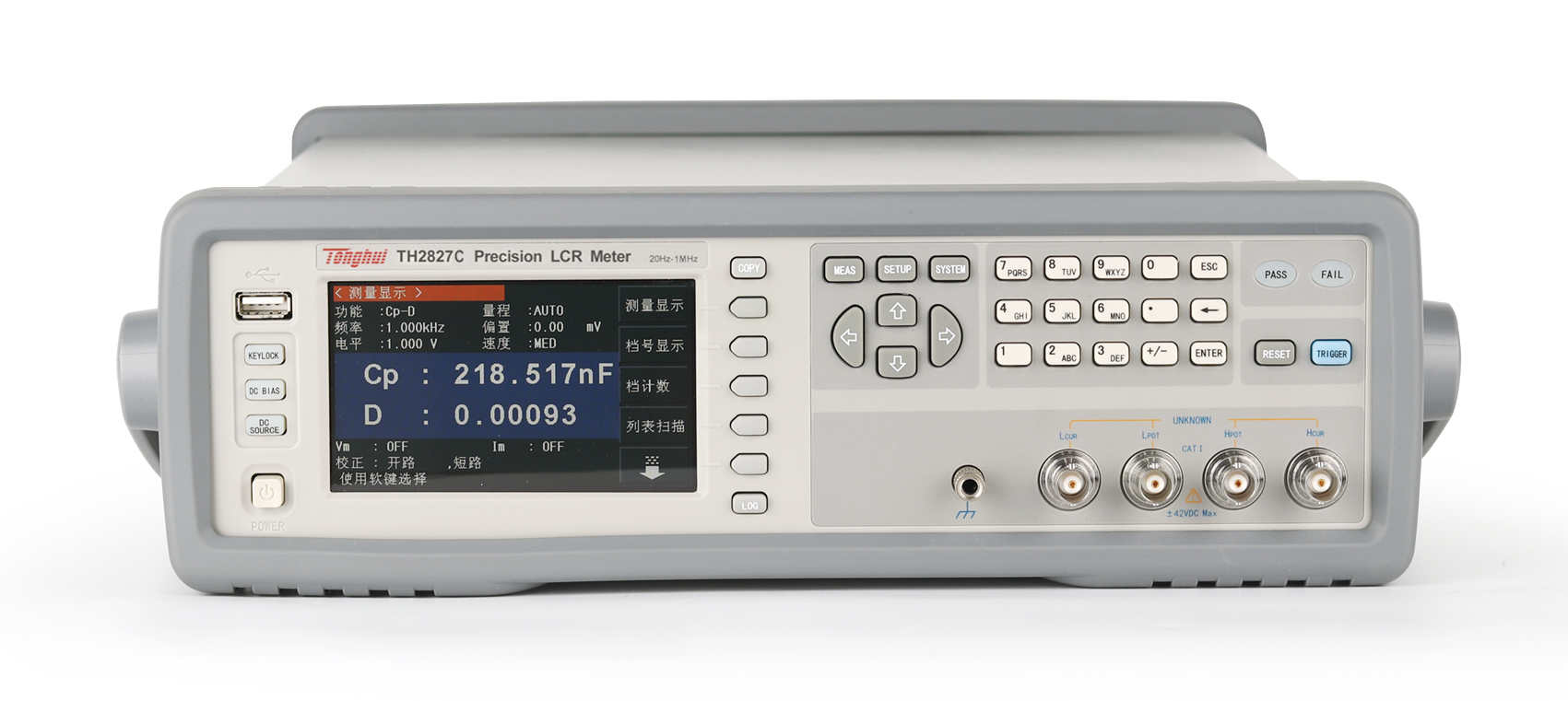

TH2827C 精密LCR数字电桥

RS232、USBHOST、USBDEVICE、HANDLER

GPIB

性能特点

 测试频率:20Hz-1MHz,分辨率:最高10mHz
 基本精度:0.05%
 测试速度:最快13ms/次
 变压器参数测试功能
 30Ω、50Ω、100Ω可选内阻
 201点列表扫描测试功能
 电压或电流的自动电平调整(ALC)功能
 V、I 测试信号电平监视功能
 内部自带直流偏置源
 可外接大电流直流偏置源
 内建比较器,10档分选和计数功能
 内部文件存储和外部U盘文件保存
 测量数据可直接保存到U盘
 4.3寸TFT液晶显示
 中英文可选操作界面
 RS232C、USB HOST、USB DEVICE、LAN、HANDLER、GPIB、DCI接口



简介

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥,体积小,紧凑便携,便于上架使用。本系列仪器基本精度为0.05%,测试频率最高1MHz及10mHz的分辨率,4.3寸的LCD屏幕配合中英文操作界面,操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口,能满足自动分选测试,数据传输和保存的各种要求。

功能特点:

A.功能与界面


该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感,初/次级直流电阻、互感、初次及电容等变压器常见参数,极大的提高了测试效率。

B.材料介电常数测试

TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。


基本准确度因子曲线:


注:测试信号电平:0.3Vrms – 1Vrms

上部数值(无括号的数值)适用于中速和慢速,

下部数值(括号中的数值)适用于快速。



应用

 无源元件:

  电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

 半导体元件:

   LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

 其它元件:

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

 介质材料:

    塑料、陶瓷和其它材料的介电常数和损耗角评估

 磁性材料:

     铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

 半导体材料:

    半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性

 液晶单元:

    介电常数、弹性常数等C-V特性


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

型号

TH2827A

TH2827C

显示器

4.3 TFT LCD显示器480×272

测试信号

频率

20Hz   - 300kHz                                                                    20Hz - 1MHz

最小分辨率

10mHz4位频率输入

准确度

0.01%

AC 电平

测试信号电压范围

5mV - 2Vrms

电压最小分辨率

100μV3位输入

准确度测试信号

ALC ON

10% x设定电压   + 2mV

ALC OFF

6% x设定电压   + 2mV

电流范围

100μA - 20mA

电流最小分辨率

1μA3位输入

准确度

ALC ON

10% x设定电流   + 20μA

ALC OFF

6% x设定电压   + 20μA

DC 偏置电压源

电压   / 电流范围

0V - ±5V / 0mA - ±50mA

分辨率

0.5mV / 5μA

电压准确度

1% x设定电压   + 5mV

ISO ON

用于电感、变压器加偏置测试

AC源内阻

ISO ON

100Ω

ISO OFF

30Ω50Ω100Ω可选

DCR源内阻

30Ω50Ω100Ω可选

LCR测试参数

|Z||Y|CLXBRGDQθDCRVDCIDC

测试页面参数显示

一组主、副参数;10点列表扫描

变压器测试参数

L1初级电感、L2次级电感、DCR1(初级,2), DCR2(次级,2端),M(互感),N1/N

基本测量准确度

LCR测试参数

0.05%

校准条件

预热时间:≥30分钟;环境温度:23±5°C 信号电压:0.3Vrms - 1Vrms;清“0

OPENSHORT后;测试电缆长度:0 m

测量时间(≥10   kHz)

快速:   9 ms  中速: 67 ms 慢速: 187 ms,另加显示字符刷新时间

LCR参数显示范围

| Z | , R , X, DCR

0.00001Ω  -  99.9999MΩ

|Y|, G, B

0.00001μs  -  99.9999s

C

0.00001pF  -  9.99999F

L

0.00001μH  -  99.9999kH

D

0.00001  -  9.99999

Q

0.00001  -  99999.9

θ (DEG)

-179.999o  -    179.999o

θ (RAD)

-3.14159  -  3.14159

Δ%

-999.999%  -  999.999%

等效电路

串联,   并联

量程方式

自动,   保持

触发方式

内部,   手动,   外部,   总线

平均次数

1 - 256

校准功能

开路,   短路全频、点频校准,负载校准

数学运算

直读,   ΔABS,   Δ%

延时时间设定

0 - 999, 最小分辨率100us

 比较器功能

10档分选,BIN1   - BIN9NGAUX

档计数功能

PASSFAIL前面板LED显示

列表扫描

·201点列表扫描

·可单独对频率、AC电压/电流、 /DC偏置电压/电流进行列表扫描测试

·10个扫描点可单独分选

内部非易失性存储器

40LCRZ仪器设定文件记忆

外部USB存储器

GIF图像、CSV数据文件、LCRZ仪器设定文件、记忆测试数据USB、存储器直接存储

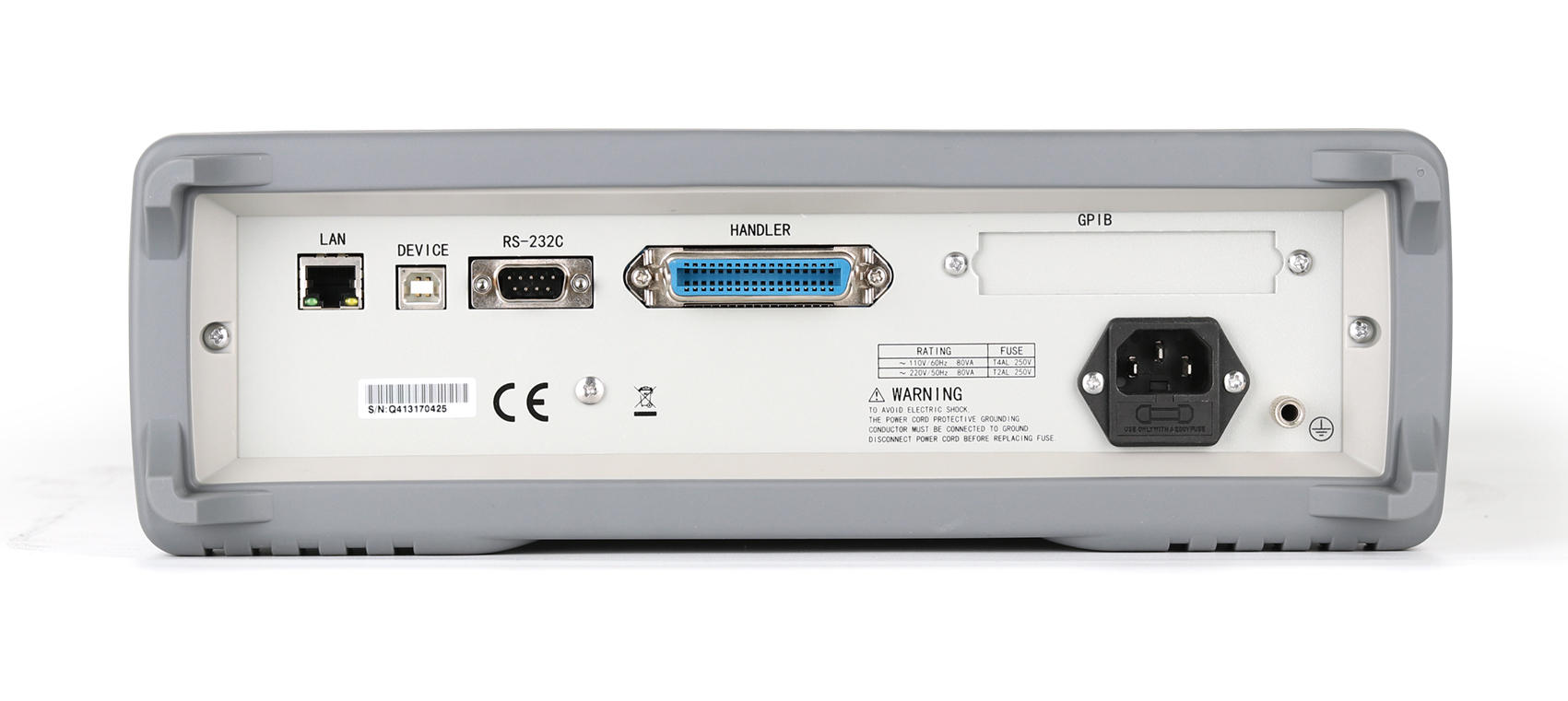

接口

I/O接口

HANDLER,从仪器后面板输出

串行通讯接口

USBRS232C

并行通讯接口

GPIB接口(选件)

网络接口

LAN

存储器接口

USB HOST(前面板)
