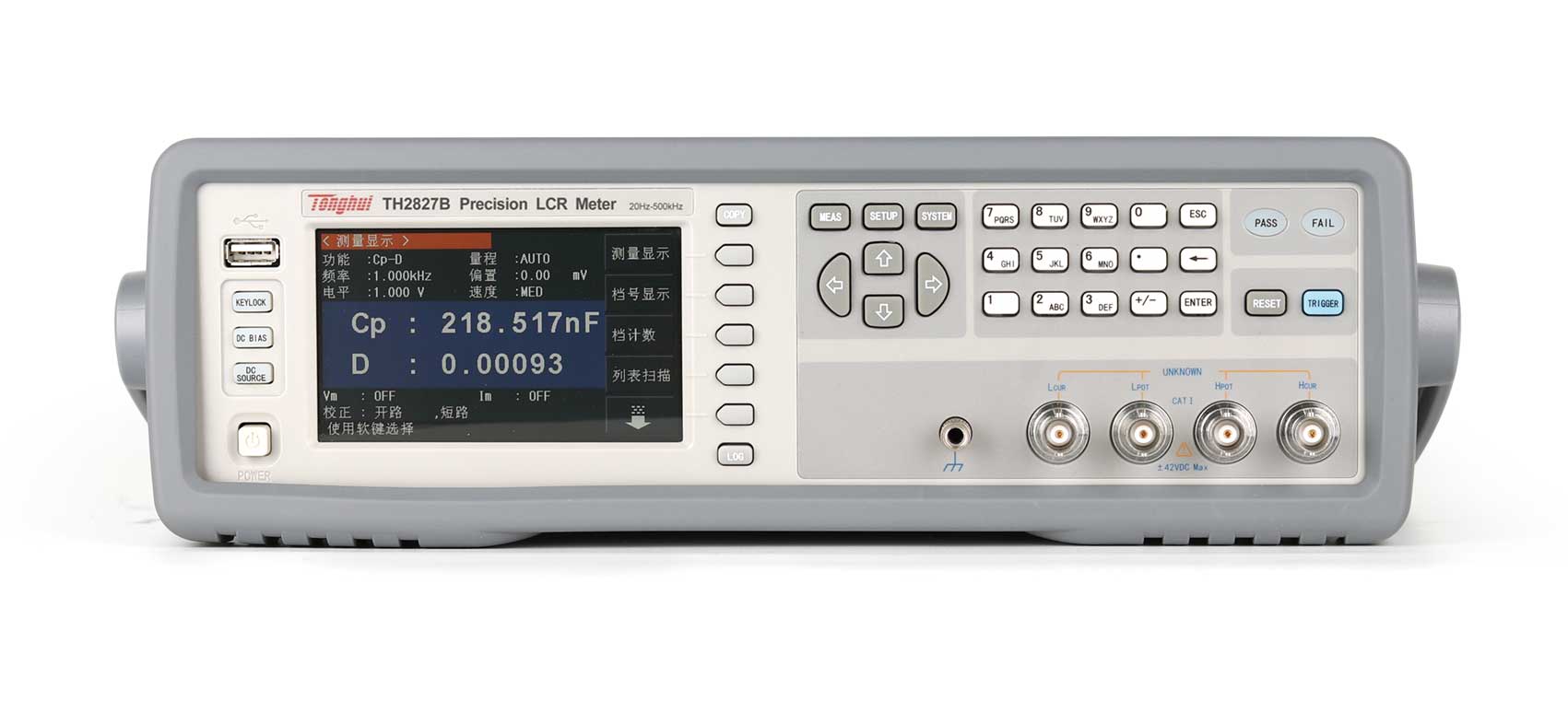

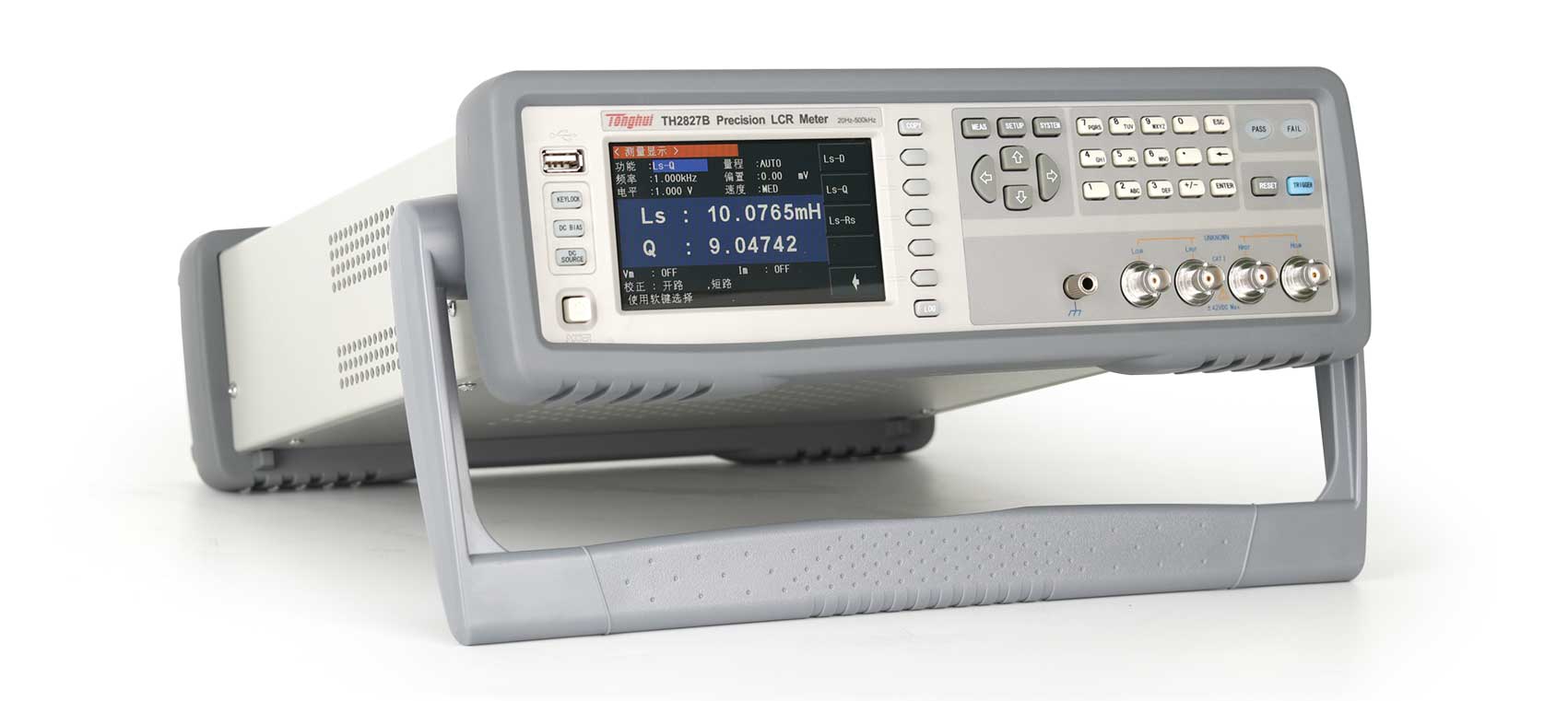

TH2827B(EOL) 精密LCR数字电桥

RS232、USBHOST、USBDEVICE、HANDLER

GPIB

性能特点

 测试频率:20Hz-500kHz,分辨率:10mHz
 基本精度:0.05%
 测试速度:最快13ms/次
 变压器参数测试功能
 30Ω、50Ω、100Ω可选内阻
 201点列表扫描测试功能
 电压或电流的自动电平调整(ALC)功能
 V、I 测试信号电平监视功能
 内部自带直流偏置源
 可外接大电流直流偏置源
 内建比较器,10档分选和计数功能
 内部文件存储和外部U盘文件保存
 测量数据可直接保存到U盘
 4.3寸TFT液晶显示
 中英文可选操作界面
 RS232C、USB、LAN、HANDLER、GPIB、DCI接口




简介

TH2827B是具有多种功能和更高测试频率的新型LCR数字电桥,体积小,紧凑便携,便于上架使用。本系列仪器基本精度为0.05%,测试频率最高500kHz及10mHz的分辨率,4.3寸的LCD屏幕配合中英文操作界面,操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口,能满足自动分选测试,数据传输和保存的各种要求。

应用

 无源元件:

  电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

 半导体元件:

   LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

 其它元件:

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

 介质材料:

    塑料、陶瓷和其它材料的介电常数和损耗角评估

 磁性材料:

     铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

 半导体材料:

    半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性

 液晶单元:

    介电常数、弹性常数等C-V特性



技术参数

显示器

480×RGB×272 4.3寸TFT LCD显示器

测试信号频率

TH2827B

20Hz—500kHz

最小分辨率

10mHz,4位频率输入

准确度

0.01%

AC 电平

测试信号电压范围

5mV—2Vrms

电压最小分辨率

100μV,3位输入

准确度

ALC ON

10% x设定电压 + 2mV

ALC OFF

6% x设定电压 + 2mV

测试信号电流范围

100μA—20mA

电流最小分辨率

1μA,3位输入

准确度

ALC ON

10% x设定电流 + 20μA

ALC OFF

6% x设定电压 + 20μA

DC偏置电压源

电压 / 电流范围

0V— ±5V / 0mA—±50mA

分辨率

0.5mV / 5μA

电压准确度

1% x设定电压 + 5mV

ISO ON

用于电感、变压器加偏置测试

AC源内阻

ISO ON

100Ω

ISO OFF

30Ω、50Ω、100Ω可选

DCR源内阻

30Ω、50Ω、100Ω可选

LCR测试参数

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

测试页面参数显示

一组主、副参数;201点列表扫描

变压器测试参数

DCR1(初级,2端), DCR2(次级,2端), M(互感),N,1/N, Phase(相位), Lk(漏感),C(初、次级电容)

基本测量准确度

LCR测试参数

0.05%

N

0.1%

校准条件

预热时间:≥30分钟;环境温度:23±5ºC; 信号电压:0.3Vrms-1Vrms;清“0”:OPEN、SHORT后;测试电缆长度:0 m

测量时间(≥10 kHz)

快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间

LCR参数显示范围

| Z | , R , X,DCR

0.00001Ω — 99.9999MΩ

|Y|,G,B

0.00001μs — 99.9999s

C

0.00001pF — 9.99999F

L

0.00001μH — 99.9999kH

D

0.00001 — 9.99999

Q

0.00001 — 99999.9

θ(DEG)

-179.999º — 179.999º

θ(RAD)

-3.14159 — 3.14159

Δ%

-999.999% — 999.999%

等效电路

串联, 并联

量程方式

自动, 保持

触发方式

内部, 手动, 外部, 总线

平均次数

1-256

校准功能

开路, 短路全频、点频校准,负载校准

数学运算

直读, ΔABS, Δ%

延时时间设定

0 -- 999, 最小分辨率100us

比较器功能

10档分选,BIN1~BIN9、NG、AUX

档计数功能

PASS、FAIL前面板LED显示

列表扫描

·201点列表扫描·可对频率、AC电压/电流、内/外 DC偏置电压/电流进行扫描测试·每扫描点可单独分选

内部非易失性存储器

40组LCRZ仪器设定文件

外部USB存储器

GIF图像LCRZ仪器设定文件测试数据USB存储器直接存储

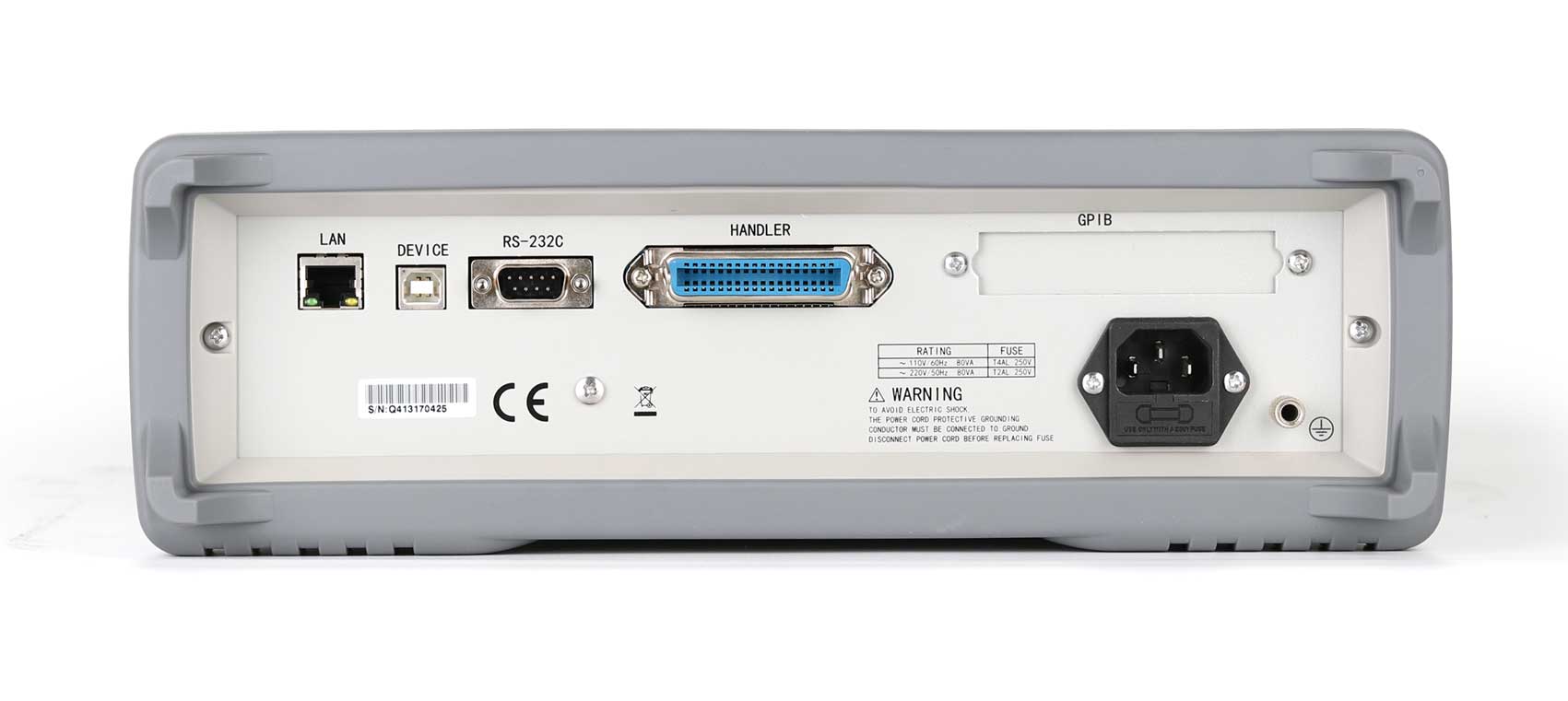

接口

I/O接口

HANDLER,从仪器后面板输出

串行通讯接口

USB、RS232C

并行通讯接口

GPIB接口(选件)

网络接口

LAN

存储器接口

USB HOST(前面板)

通用技术参数



工作温度, 湿度

0-40, ≤ 90%RH

电源要求

电压

99V-121V, 198V-242V AC

频率

47Hz-63Hz

功耗

最大80VA

体积(W×H×D)

280 mm × 88 mm × 370 mm (无护套)  369 mm × 108 mm × 408 mm (带护套)

重量

约5kg

中文说明书补充:目前标配TH2827的平衡测试功能不具备,请关注
