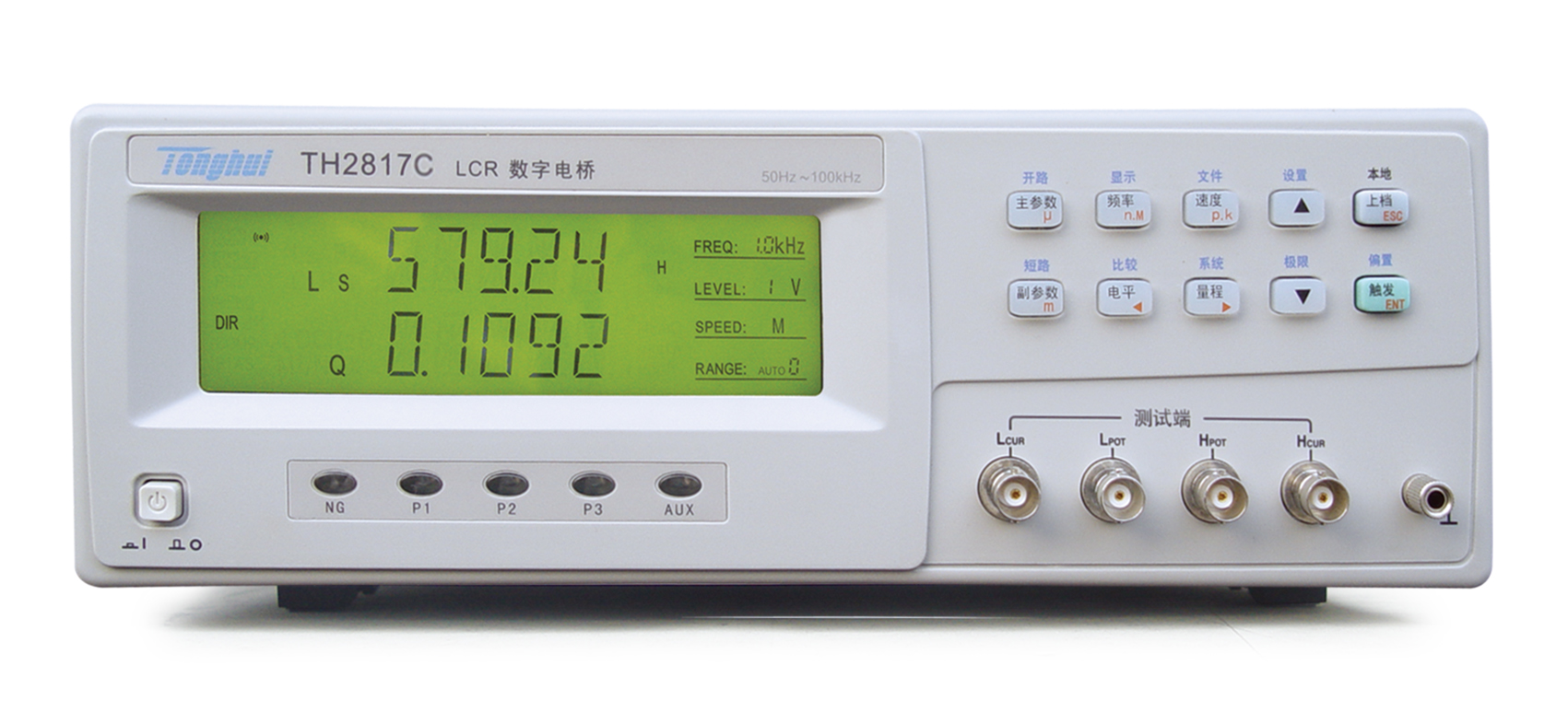

TH2817C LCR数字电桥

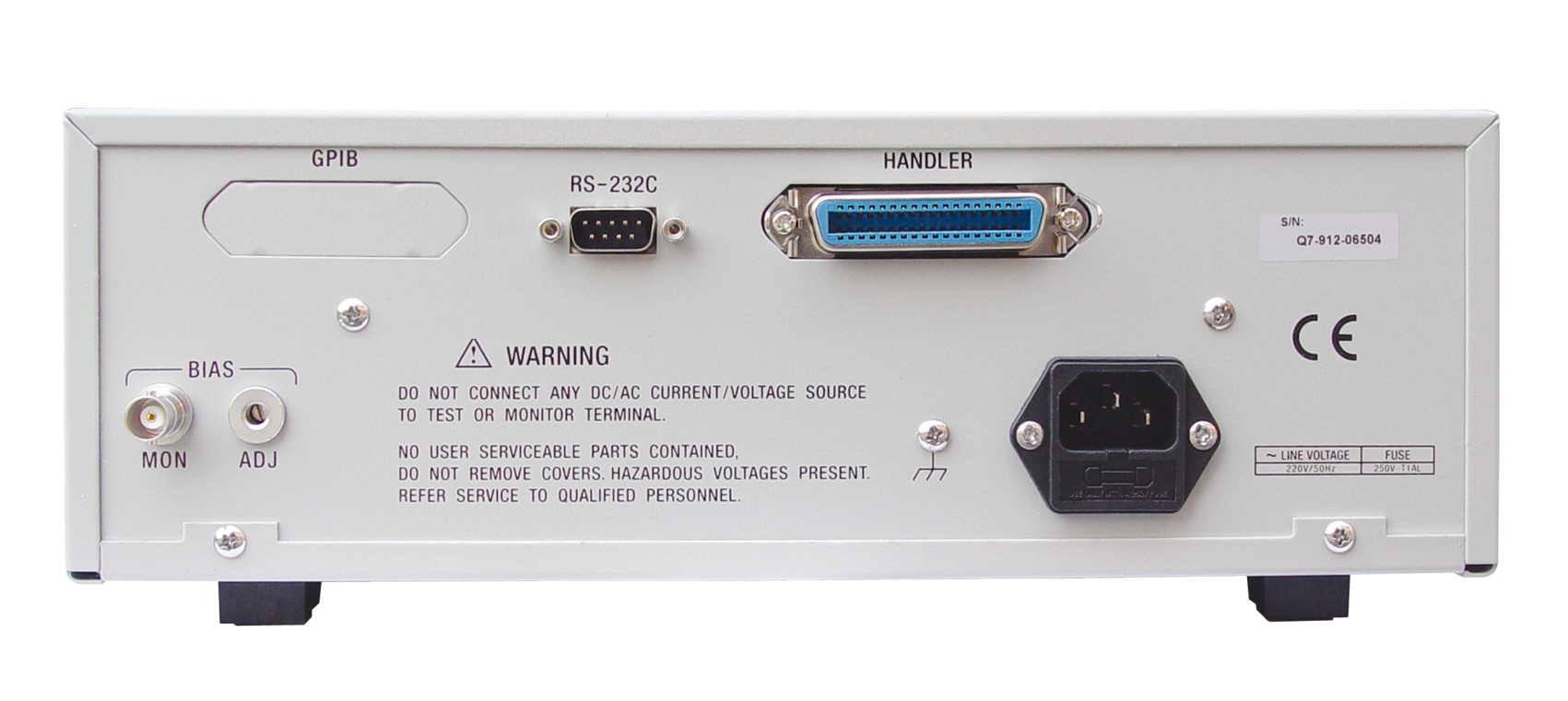

HANDLER、RS232

GPIB

性能特点

 测试频率:50Hz-100kHz,分辨率:10频点
 基本精度:0.1%
 测试速度:最快50ms

 5档分选(三档合格,一档不合格,附属AUX档)
 0.1Vrms,0.3Vrms,1.0Vrms三个典型测试电平
 内置±2VDC偏压源,可扩展至±5VDC偏压或最大50mA偏流
 30Ω/100Ω两种可选源阻抗,便于兼容不同LCR表的测试一致

 自动LCZ功能
 可储存10组仪器测试参数
 标准配置RS232C、HANDLER接口,可选配GPIB接口


简介

TH2817C型LCR数字电桥是本公司最新推出的高性价比元件参数测试仪器。该产品综合了本公司多年电桥研制上的成熟技术,是精简通用型与高性能LCR电桥的完美结合,可满足生产线质量保证、进货检验及元件评估的测量要求。

  TH2817C具备变压器测试能力,使用专门测试夹具,无须改变测试线方式便可测量匝数比(N,1/N)、互感(M)、初次级电感(L2A、L2B),初次级直流电阻(DCR、R2)。同时提供可调节的最大50mA的DC偏置电流,可用于通讯变压器和小功率扼流圈的测试。

应用
技术参数

型号

TH2817C

测试参数

LCR参数

|Z|,R,X, C, L,Q, D,θ

变压器参数

DCR,M,N,1/N,L2,DCR2

测试频率

50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10点

信号源内阻

30Ω,100Ω

测试电平

0.1Vrms,0.3Vrms,1Vrms

DC偏置

电压源

±2V,固定;-5V-+5V,可调

电流源

-50mA-+50mA,可调

基本准确度

0.1%

显示范围

|Z|, R, X

0.0001Ω—99.999MΩ

C

0.001pF—9999.9μF

L

0.001uH—99.999kH

D

0.0001—9.9999

Q

0.0001—9999.9

θ

-179.99—179.99

N,1/N

0.001—999.99

DCR

0.01mΩ—1.9999MΩ

M,L2

0.001uH—99.99kH

测量速度

快速:20次/秒,中速:8次/秒,慢速:2次/秒

触发方式

内部, 手动, 外部,总线

比较器功能

四档(三档合格一档不合格),另有一个附属AUX档

存储器

10组内部仪器设定供存储/调用

接口

RS-232C, HANDLER, GPIB (选件)



附件
标配
配件名称型号
四端夹具 TH26005A
短路片 TH26010
带盒四端绝缘带锁Kelvin测试线 TH26011AS
选配
配件名称型号
资料下载
资料名称下载链接
规格书下载
TH2817C说明书 下载
