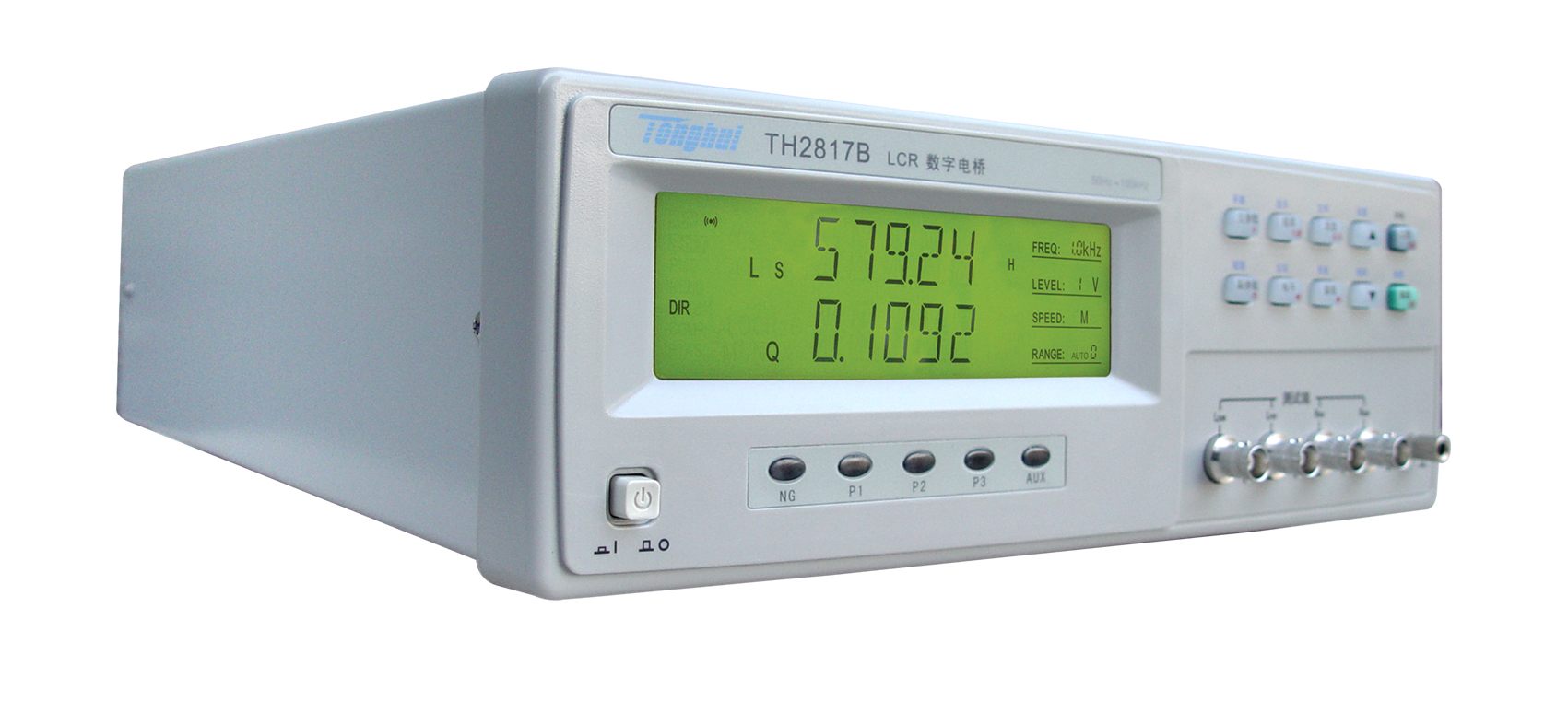

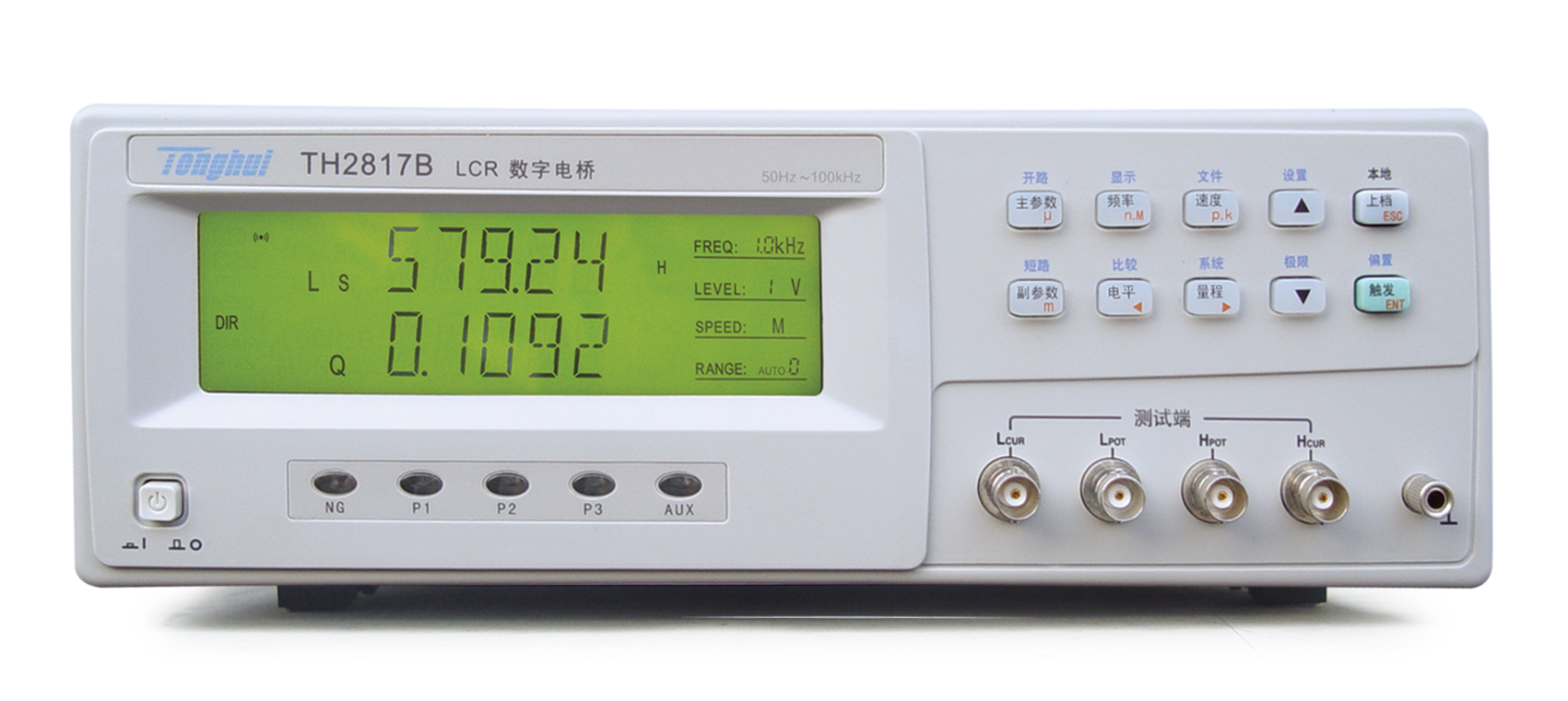

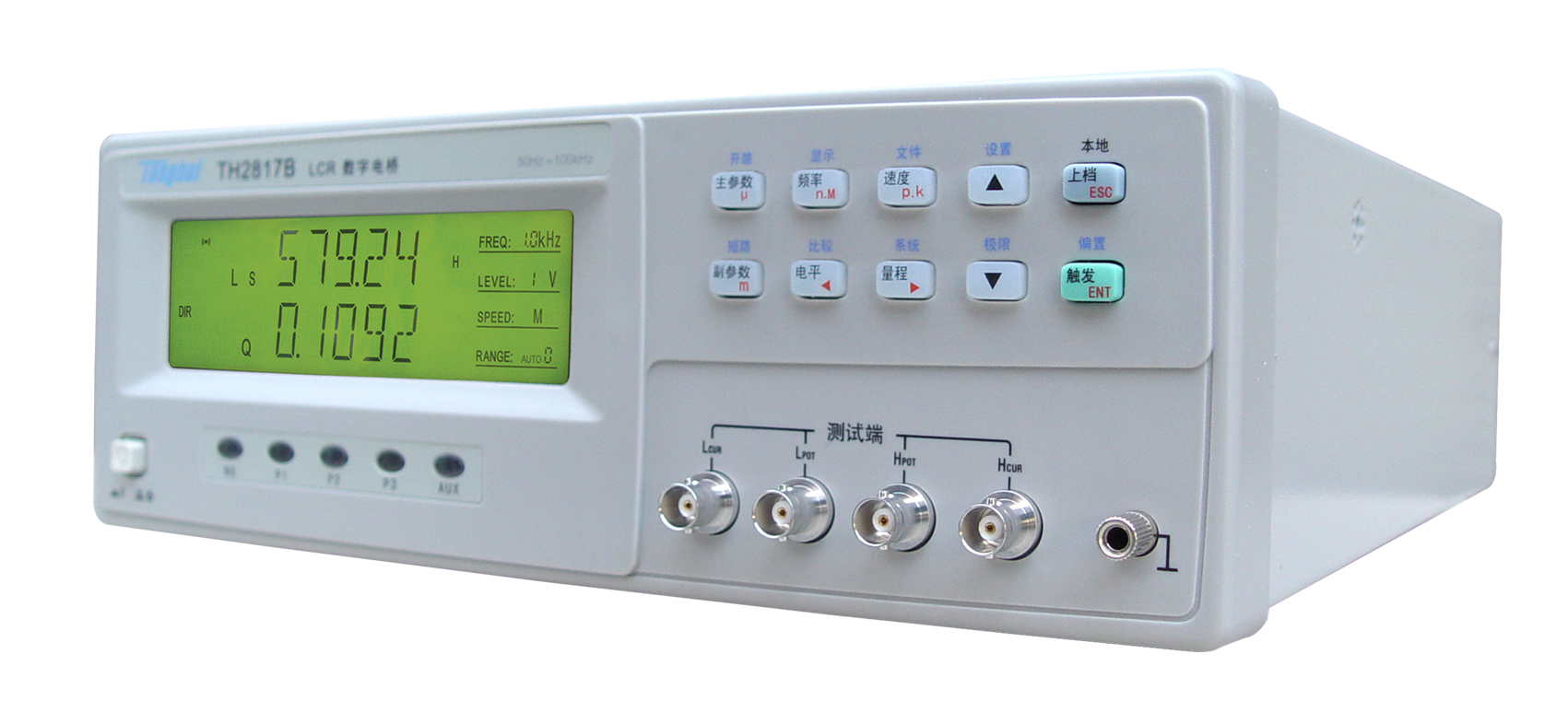

TH2817B LCR数字电桥

RS232、HANDLER

GPIB

性能特点

 测试频率:50Hz-100kHz,分辨率:10频点

 基本精度:0.1%
 测试速度:最快50ms

 5档分选,PASS/FAIL指示

 0.1Vrms,0.3Vrms,1.0Vrms三个典型测试电平
 30Ω/100Ω两种可选源阻抗
 变压器参数测量能力(仅TH2817C)
 自动LCZ功能
 可储存10组仪器测试参数
 大型专用白背光LCD显示屏

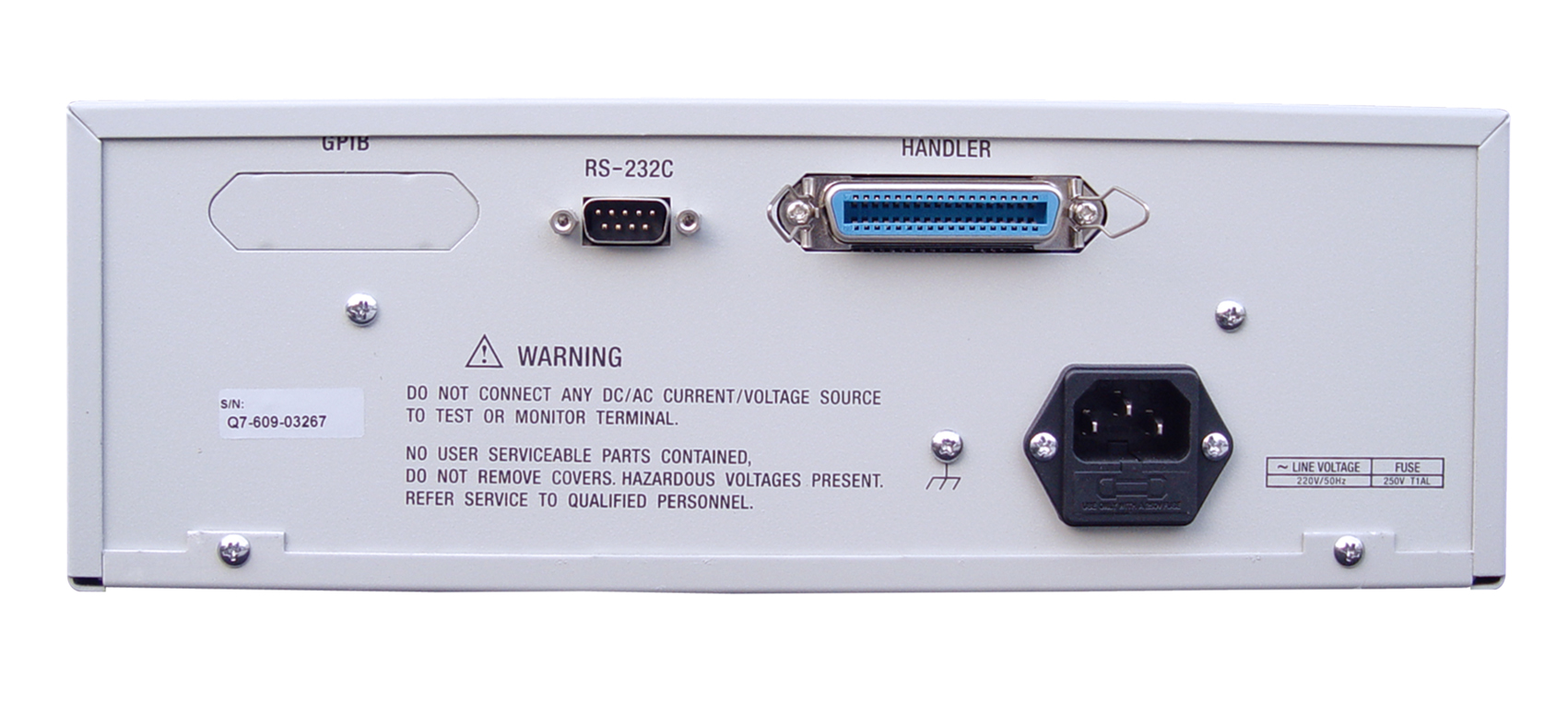

 标配RS232C、HANDLER接口,GPIB(选配)


简介

 TH2817B LCR数字电桥是本公司最新推出的高性价比元件参数测试仪器。该产品综合了本公司多年电桥研制上的成熟技术,是精简通用型与高性能LCR电桥的完美结合,可满足生产线质量保证、进货检验及元件评估的测量要求。

应用
技术参数

型号

TH2817B

测试参数

LCR参数

|Z|,R,X, C, L,Q, D,θ

测试频率

50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10点

信号源内阻

30 Ω , 100 Ω

测试电平

0.1Vrms,0.3Vrms,1Vrms

基本准确度

0.1%

显示范围

|Z|, R, X

0.0001Ω—99.999MΩ

C

0.001pF—9999.9μF

L

0.001uH—99.999kH

D

0.0001—9.9999

Q

0.0001—9999.9

θ

-179.99—179.99

测量速度

快速:20次/秒,中速:8次/秒,慢速:2次/秒

触发方式

内部, 手动, 外部,总线

比较器功能

四档(三档合格一档不合格),另有一个附属AUX档

存储器

10组内部仪器设定供存储/调用

接口

RS-232C, HANDLER, GPIB (选件)
