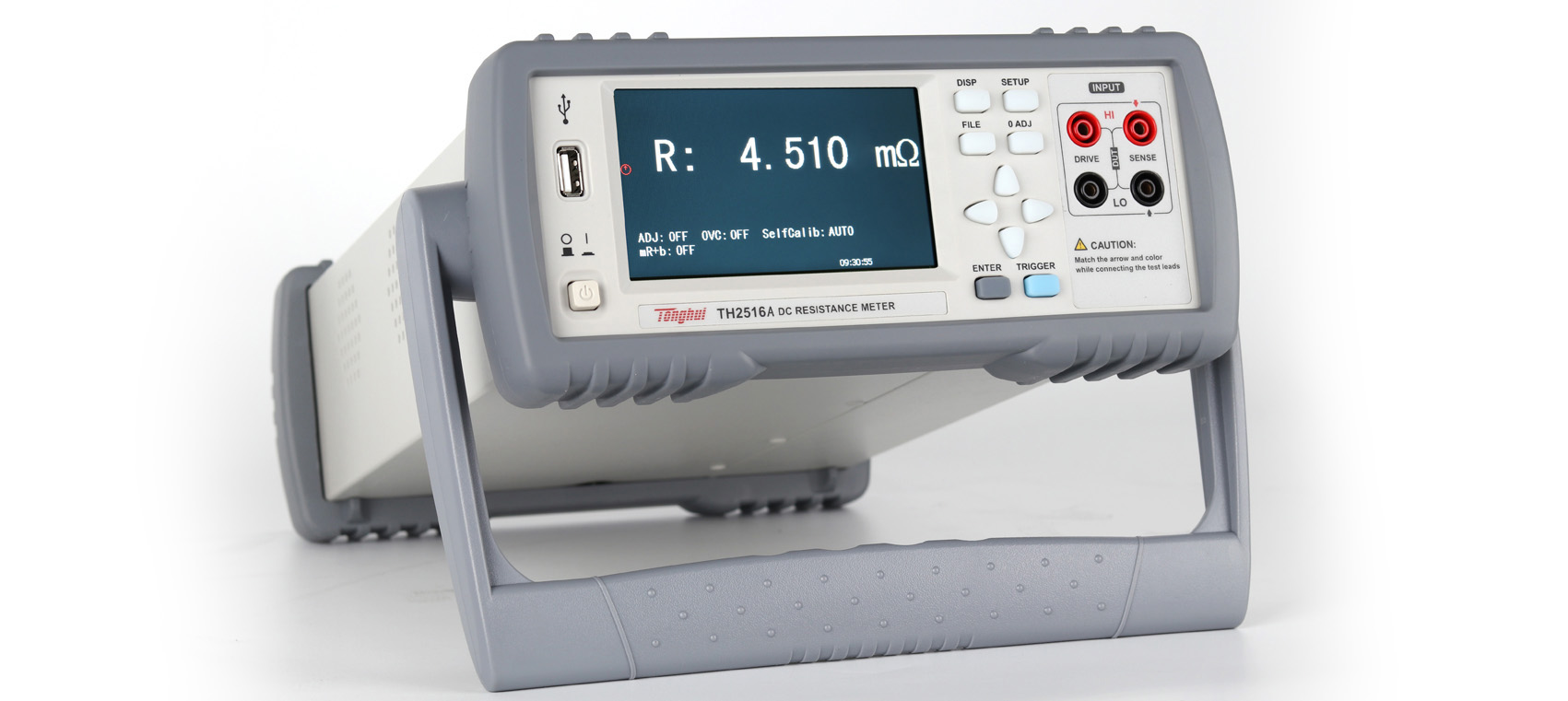

TH2516A 直流电阻测试仪

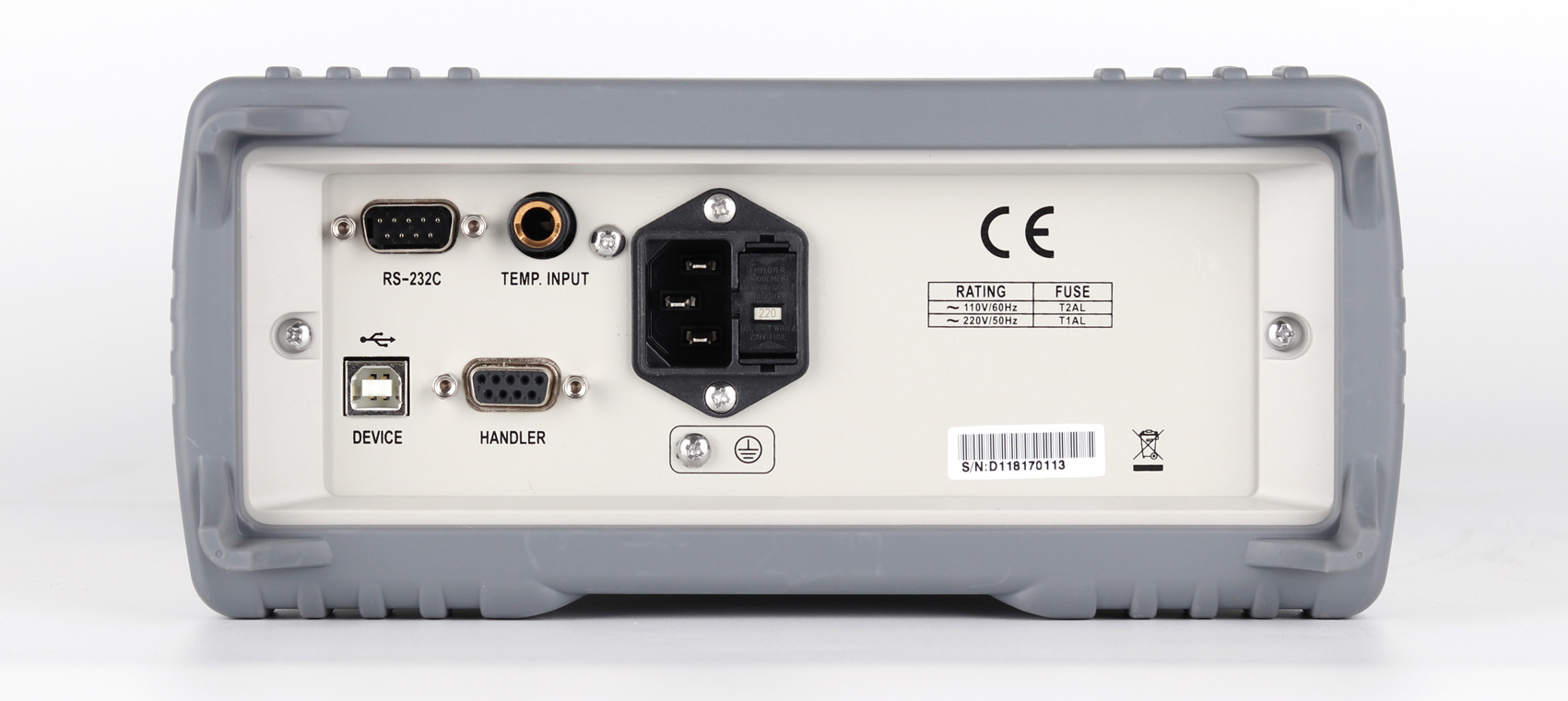

RS232、USBHOST、USBDEVICE、HANDLER

性能特点

 电阻范围:10uΩ - 200kΩ
 最高电阻精度:0.05%,电阻分辨率:1uΩ
 最高采样率约50次/秒
 4.3寸24色彩色触摸液晶屏480×272分辨率
 R,LPR等多种测试功能组合
 低电阻测试模式,有效保护被测件

 失调电压补偿功能(OVC)
 用户自校准功能(0 ADJ)
 统计功能,提供CpK,Cp等统计量
 截屏功能,数据记录功能
 同时输出3档档比较结果(超限,合格以及讯响)
 可通过USB HOST自动升级仪器操作软件
 中英文可选操作界面
 符合LXI C类标准
 Handler接口用于实现联机操作

简介

TH2516A直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺,带触摸功能的24位色4.3英寸彩色液晶屏,界面清爽、操作便捷;0.05%的最高电阻测量精度及1uΩ最小电阻分辨率,其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等;其超高速的测试速度以及通过handler接口可以输出3档不同边界的比较结果信号,便于生产线上的自动化操作。

应用

元器件

 电阻,电感,变压器,电机,继电器,电路焊点,电容器铆接点

线缆、接插件

 多股线,接插件,各种开关

材料

 热敏材料(保险丝、电热调节器的传感器),金属箔等导电材料

新能源

 电动车电池组连接桥,电芯连接电阻


购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数


产品型号TH2516TH2516ATH2516B
显示器24位色;分辨率为480 X 272的RGB真彩色TFT LCD显示器带触屏功能
读数位数4 ½

测量范围

1 μΩ - 2M Ω

10 μΩ - 200kΩ

1 μΩ

 - 20kΩ

电阻量程

20m Ω

(TH2516A无)

200m Ω

2 Ω

20 Ω

200 Ω

2kΩ

20kΩ

200kΩ

(TH2516B无)

2M Ω

(TH2516A/B无)

电流

1A

(TH2516A无)

1A

100mA

10mA

1mA

100 μA

10μA(TH2516B无)

1 μA

(TH2516A/B无)

基本测量准确度

0.1%

0.05%

0.2%

电阻测量时间

FAST:10ms;MED:25ms;SLOW1:115ms;SLOW2:455ms

温度测量时间

100 ± 10ms

------

测试端配置

四端

低电压测量

开路电压:  40mV 有效量程: 2 Ω  20 Ω  200 Ω  2kΩ

------

热电势消除

------

统计功能

平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数(分散性Cp、偏向性CpK)

测量设置参数保存

30组

温度测量

传感器: PT500 -10.0℃ - 99.9℃;

模拟输入: 0V - 2V

显示: -99℃-250℃

------

其他功能

温度补偿功能,温度转换功能

------

------

比较器

信号输出

HI/IN/LO

讯响

鸣叫模式: OFF ,IN ,HI/LO

极限设置方式

3档,绝对值上/下限,百分比上下限+标称值

接口配置

USB DEVICE、USB HOST、RS232、HANDLER



附件
标配
配件名称型号
四端测试电缆 TH26050S
选配
配件名称型号
资料下载
资料名称下载链接
规格书 下载
TH2516系列说明书V2.2.5 2024.2.18 下载
TH2516档分选模式说明2024.2.18 下载
