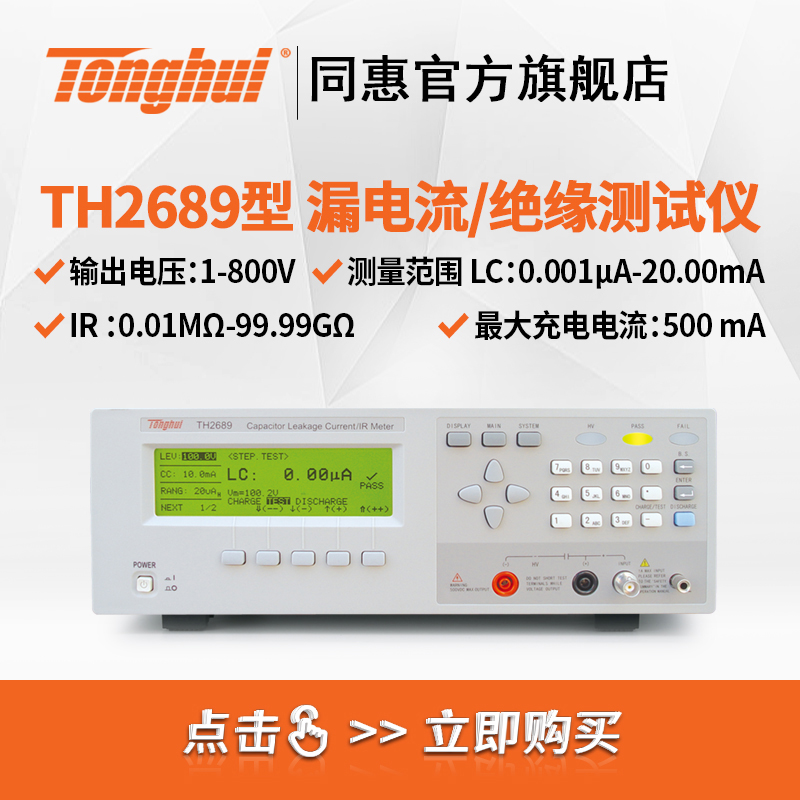

TH2689 电容器漏电流/绝缘电阻测试仪

RS232、HANDLER

性能特点

 测试电压:1V-800V连续可调

 电压精度:±(0.5%设定值+0.2V)

 电容漏电流范围(LC):0.001μA-20.00mA

 绝缘电阻范围(IR):0.01MΩ-99.99GΩ

 电流精度:±(0.3%+0.05μA)

 测试速度:最快40ms

 铝箔耐压及上升时间测试功能

 精密低定电流充电功能(0.5mA±0.05mA)

 大电流(500mA)提高低压大电容充电速度

 内有数位计时器

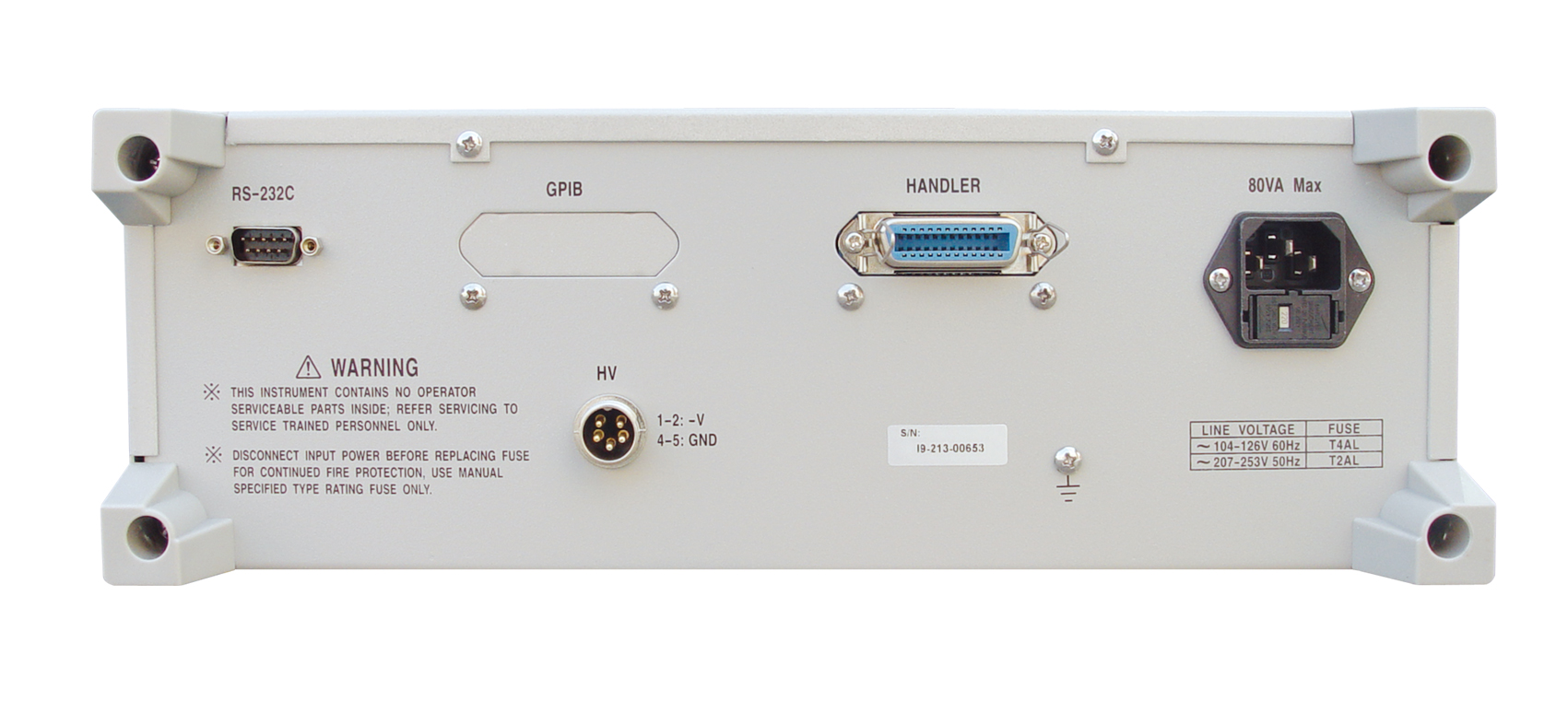

 标配RS232接口,Handler接口,可选的GPIB接口

 大型LCD(240×64点阵)显示

 人性化操作界面

 简易使用的电脑操作界面(选购)

 可通过RS232C自动升级仪器工作程序





简介

TH2689型电容器漏电流/绝缘电阻测试仪分别提供最大测试电压:800V,充电电流0.5mA~500mA(>100V时由最大输出功率50W限制)。主要应用于电解电容/陶瓷电容等漏电流,绝缘电阻及铝电解电容阳极箔耐压测试。也可应用突波吸收器,齐纳二极管,氖灯管等动作电压确认和漏电流测试。标配了RS232、Handler接口,可选购的GPIB接口,以及稳定快速的测量,使TH2689不仅可以应用于进货检验,更可应用于自动化生产测试等等。

应用
技术参数

型号

TH2689

测试电压

1V-800V

电压准确度

±(0.5%设定值+0.2V)

充电电流

测试电压≤100V时,0.5mA-500mA ; 测试电压>100V时,0.5mA-IMAX,IMAX=50W/测试电压±(3%设定值+0.05mA)

测量范围

LC(0.001μA-20.00mA) IR(0.01MΩ-99.99GΩ)

基本精度

LC:±(0.3%+0.05μA)

充电时间

0-999秒手控

测试时间

快速:40ms,中速:60ms,慢速:120ms(测量条件为量程锁定,触发模式为EXT,且外部触发电压立即显示关闭)

极限设置

LC(0-999.999mA) IR(0-999.999GΩ)

分选

合格,不合格,报警设置


附件
标配
配件名称型号
三端测试线 TH26004D
选配
配件名称型号
资料下载
资料名称下载链接
规格书下载
TH2689说明书 下载
