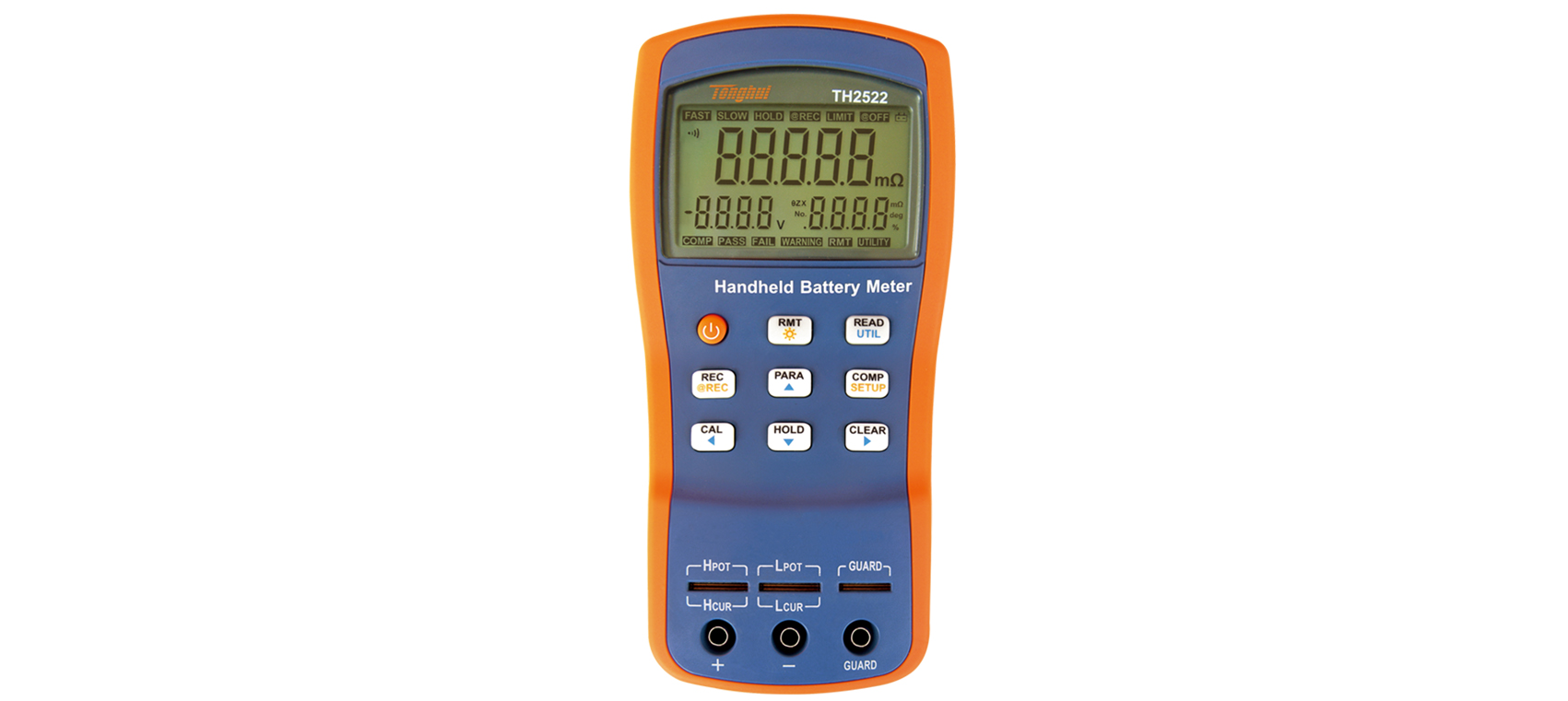

TH2522 手持交流低电阻仪
性能特点

 阻抗范围:10uΩ - 500Ω
 阻抗精度:0.5%,阻抗分辨率:10uΩ
 电压精度:0.1%,电压分辨率:1mV
■ 测试速度:4次/秒
 最大输入电压:65V
 1kHz交流恒流源测试
 R,V,L,Z,θ等多种测试功能组合
 手动/自动测量结果存储功能(两种自动模式供选择)
 手动最多保存100组数据
 自动最多保存500组数据
 支持对已存数据的读取和删除操作
 35组分选数据保存,合格、警告、超差
 支持对比较数据的单独设定
 可通过Mini-USB升级仪器操作软件
 仪器故障智能检测

简介

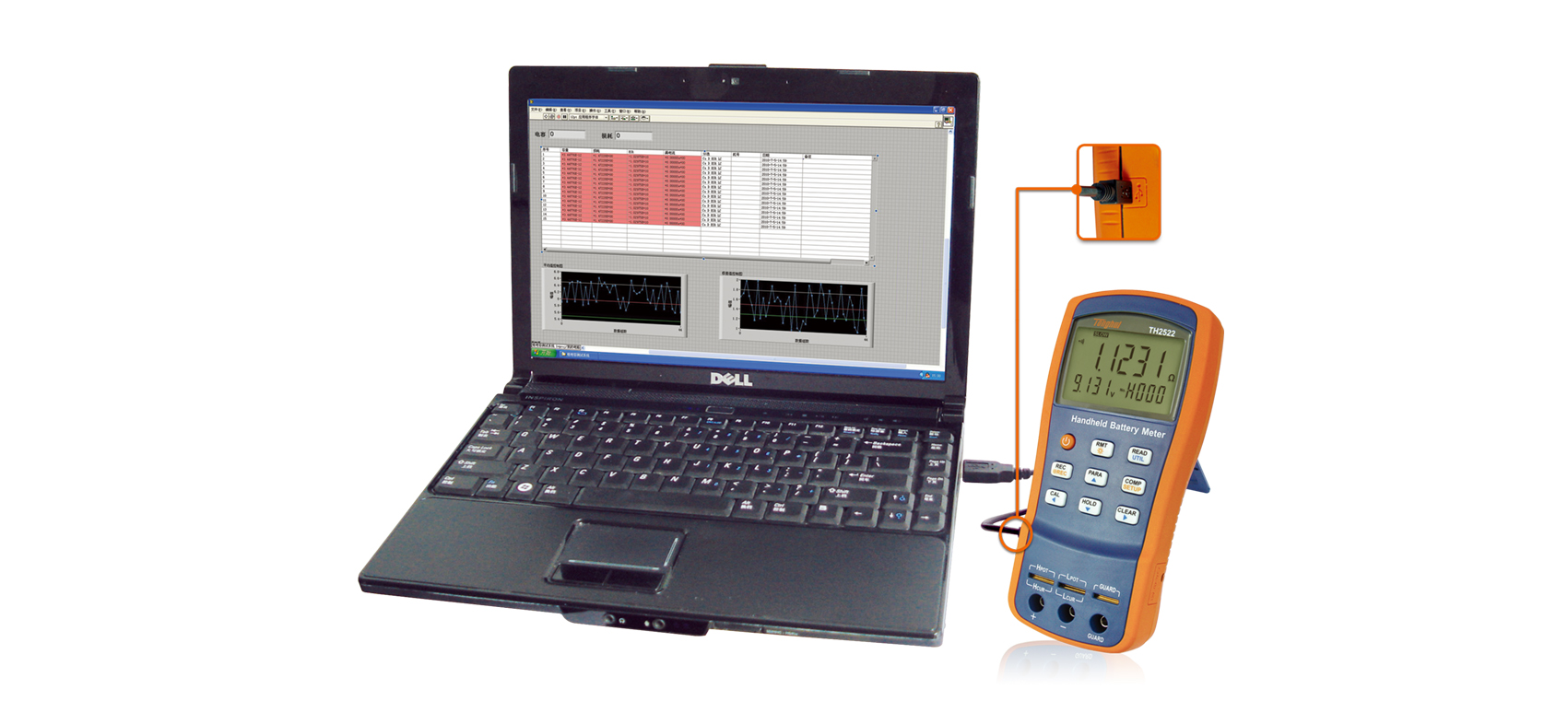

 同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研,推出了便携式交流电阻电压测试仪器----TH2522系列手持电池测试仪(电池内阻/电压测试仪)。TH2522系列手持电池测试仪采用了低功耗的16bits嵌入式CPU和高密度SMD贴装工艺,界面清爽,操作便捷。TH2522采用1kHz恒压测试信号源,内阻为50Ω,能够很好的对外部测量器件做出适应,防止被测件击毁。电阻除最小量程外,其量程均可达到0.5%的精度(最小量程保证0.8%精度),直流电压测量精度更是达到了0.1%。TH2522内部可存储35组分选数据,可独立设置并选用内置比较数据,使您的测试和数据分析处理工作更加轻松。内部可实现两种数据存储方式,手动最多100组数据,自动最多500组数据,自动存储方式又分为稳定存储和定间隔存储,方便您通过测量数据绘制产品性能参数表TH2522仪器配置了Mini-USB接口,既方便您读取仪器保存的数据,又方便您远程控制仪器,让测试工作不再枯燥。


应用
显示显示器128段黑白液晶显示器
显示位数R:5位,最大显示数字500.00 V:4位,最大显示数字50.00
基本准确度
交流电阻R:0.5%(最小量程0.8%)  直流电压V:0.1%
测试信号源频率1kHz±0.2Hz正弦波
恒定电压0.6V
测量显示范围电阻R10μΩ-50Ω
阻抗Z/电抗X100μΩ-50Ω
直流电压V1mV-50V
电压的分辨率1mV
相位角θ(deg)-179.99-179.99
量程交流电阻R50mΩ/158mΩ/500mΩ/1.58Ω/5Ω/50Ω/500Ω
直流电压V0.5V/1.58V/5V/15.8V/50V
最大输入电压60V
测量速度(次/秒)快速:4次/秒,慢速:约1.5次/秒
比较器35组,合格、警告、超差分选
量程方式自动
触发方式内部、总线
操作功能仪器故障检测;短路清“0”;开路清“0”;35组比较设置的存储/加载,手自动数据的读取及删除
接口Mini-USB
通用技术参数
工作环境温度0℃-40℃
湿度≤90%RH
适配器电源要求电压198V-242V
频率47Hz-63Hz
电池电源要求电压6V-17V
功耗短路最大0.3W
开路最大0.15W
体积(H×W×D)200mm×90mm×40mm
重量约0.35kg


技术参数
附件
标配
配件名称型号
四端开尔文测试电缆 TH26027BS
选配
配件名称型号
针型测试线 TH26018A
