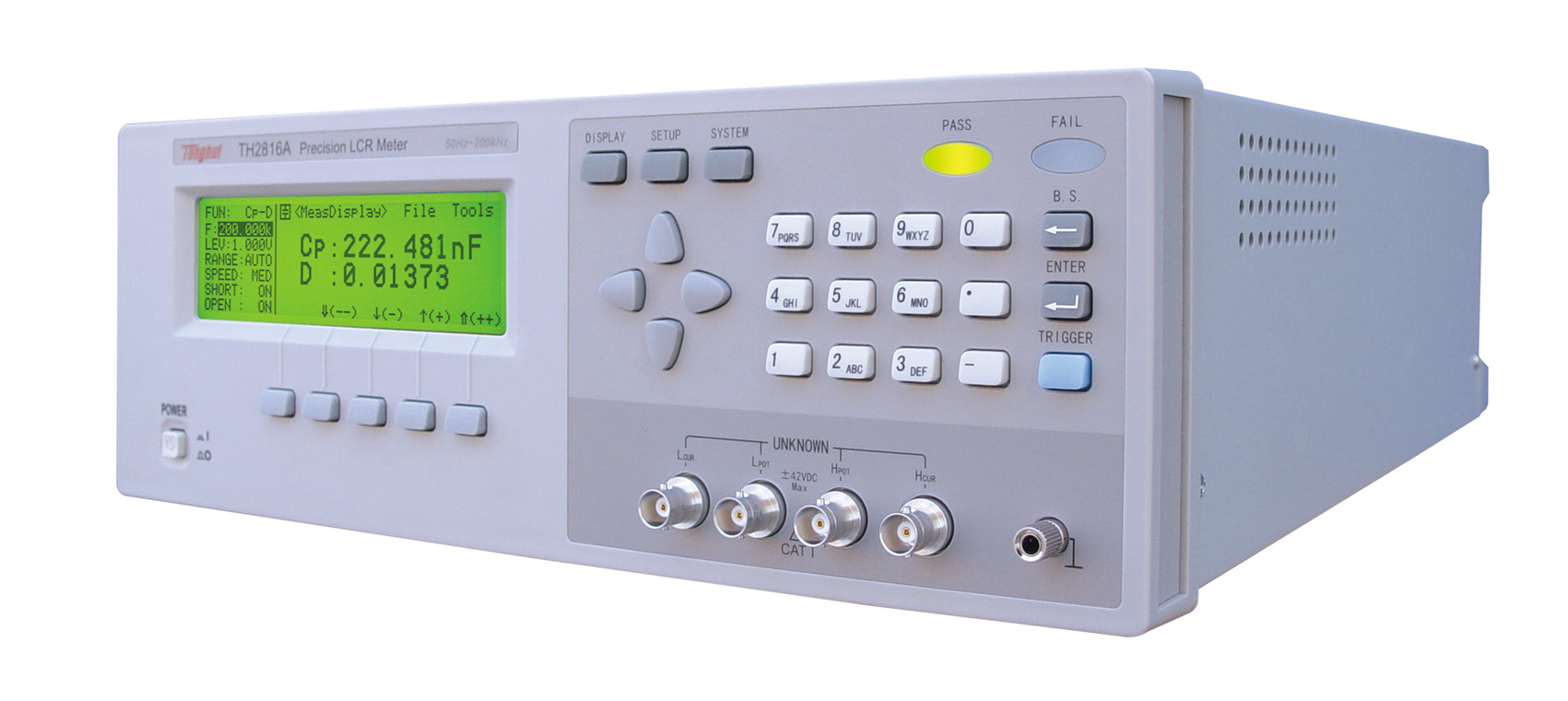

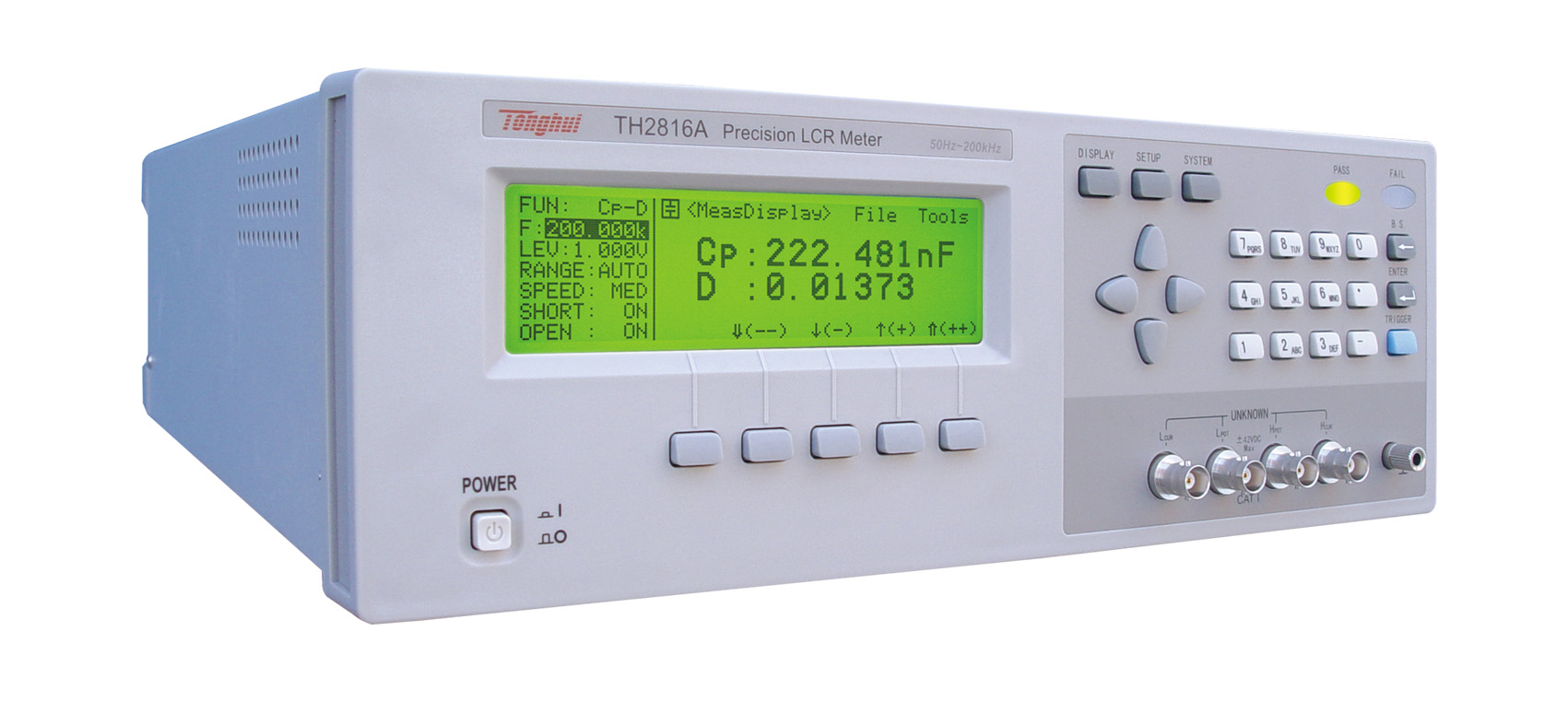

TH2816A 精密LCR数字电桥

RS232、HANDLER

GPIB

性能特点

 测试频率:50Hz-200kHz,分辨率:12000频点
 基本精度:0.05%
 测试速度:最快33ms

 10档分选,PASS/FAIL指示
 10mVrms-2.0Vrms可编程测试电平
 30Ω、100Ω可选内阻
■ 4点频率/电平/偏流列表扫描功能
 TH1773/TH1775 偏流源直接控制能力
 较好的测量稳定性、准确性

 精确的负载校准功能
 直读, 绝对偏差及相对偏差显示
 12组内部仪器设定储存
 内建比较器,10档分选及档计数
 测试电平监视功能
 6位读数分辨率
 Handler、RS-232C、GPIB 接口(选件)


简介
应用
技术参数

测试参数

|Z|,C,L,X,B,R,G,D,Q,θ

显示器

240x64点阵LCD显示器,6位读数分辨率

测试频率

50Hz-200kHz,1.2万多个频点

测试电平范围

10mVrms-2. 0Vrms,10mV步进

基本准确度

0.05%









显示范围









|Z|,R,X

0.00001Ω-99.9999MΩ

G,B

0.00001μS-999.999S

C

0.00001pF-999.999mF

L

0.00001μH-9.99999kH

D

0.00001-9.99999

Q

0.00001-99999.9

θ(DEG)

-179.999°-179.999°

θ(RAD)

-3.14159-3.14159

%

-999.999%-999.999%

测量速度

快速:30次/秒, 中速:10次/秒, 慢速:1.5次/秒

等效电路

串联,并联

量程方式

自动,保持

触发方式

内部,手动,外部,总线

平均次数

1-255

清零功能

开路,短路,负载校正

测量端

5

显示方式

直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数

列表扫描

4点频率, 电平, 直流偏置列表扫描测试

比较器功能

TH2816A

十档(九档合格,一档不格)另有一个附属档

存储器

12组内部仪器设定供存储/调用

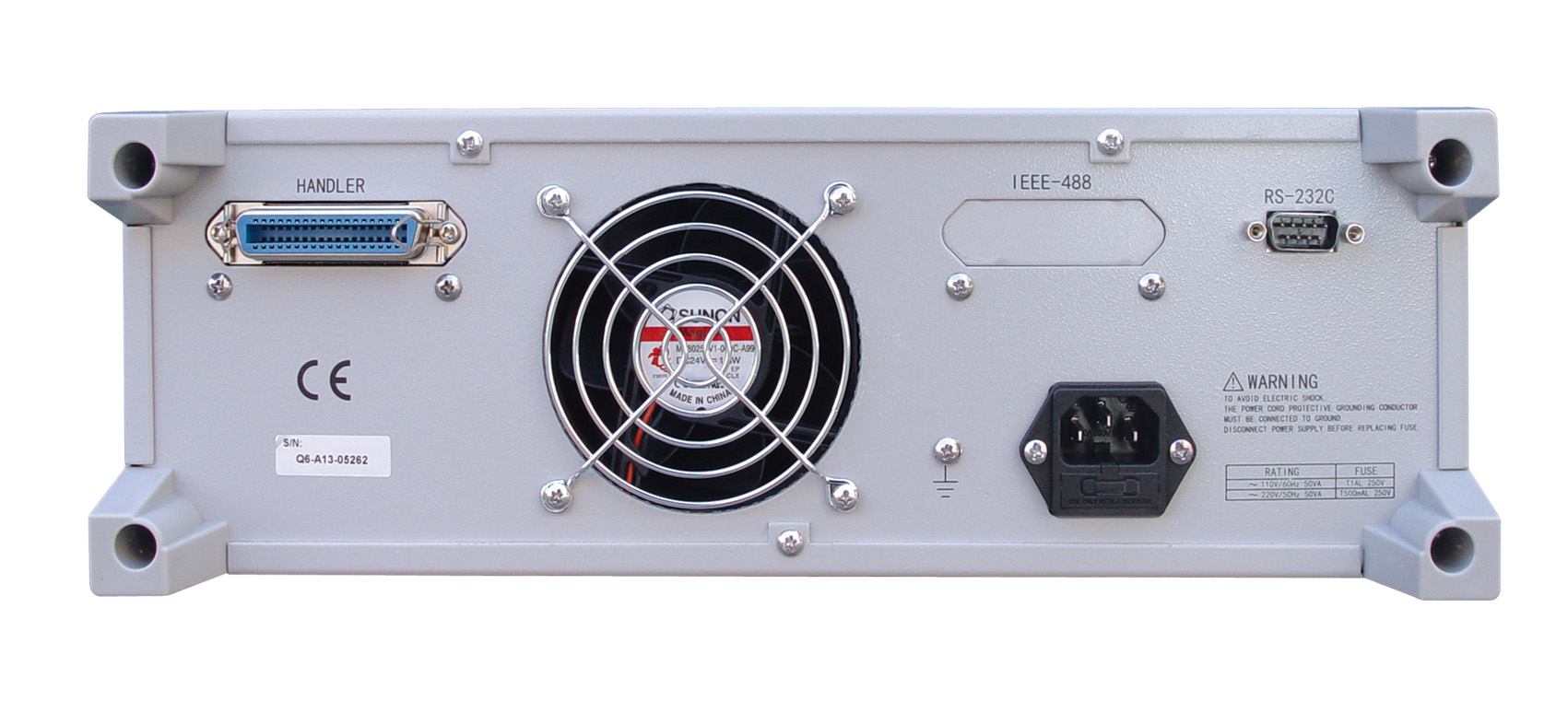

接口

TH2816A

RS-232C,HANDLER,GPIB(选件)
