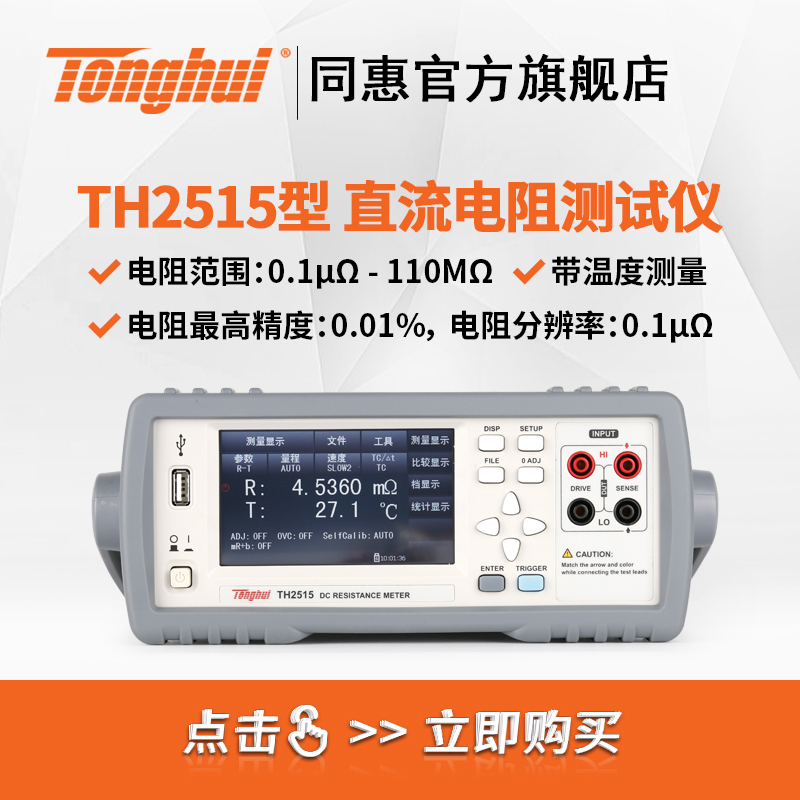

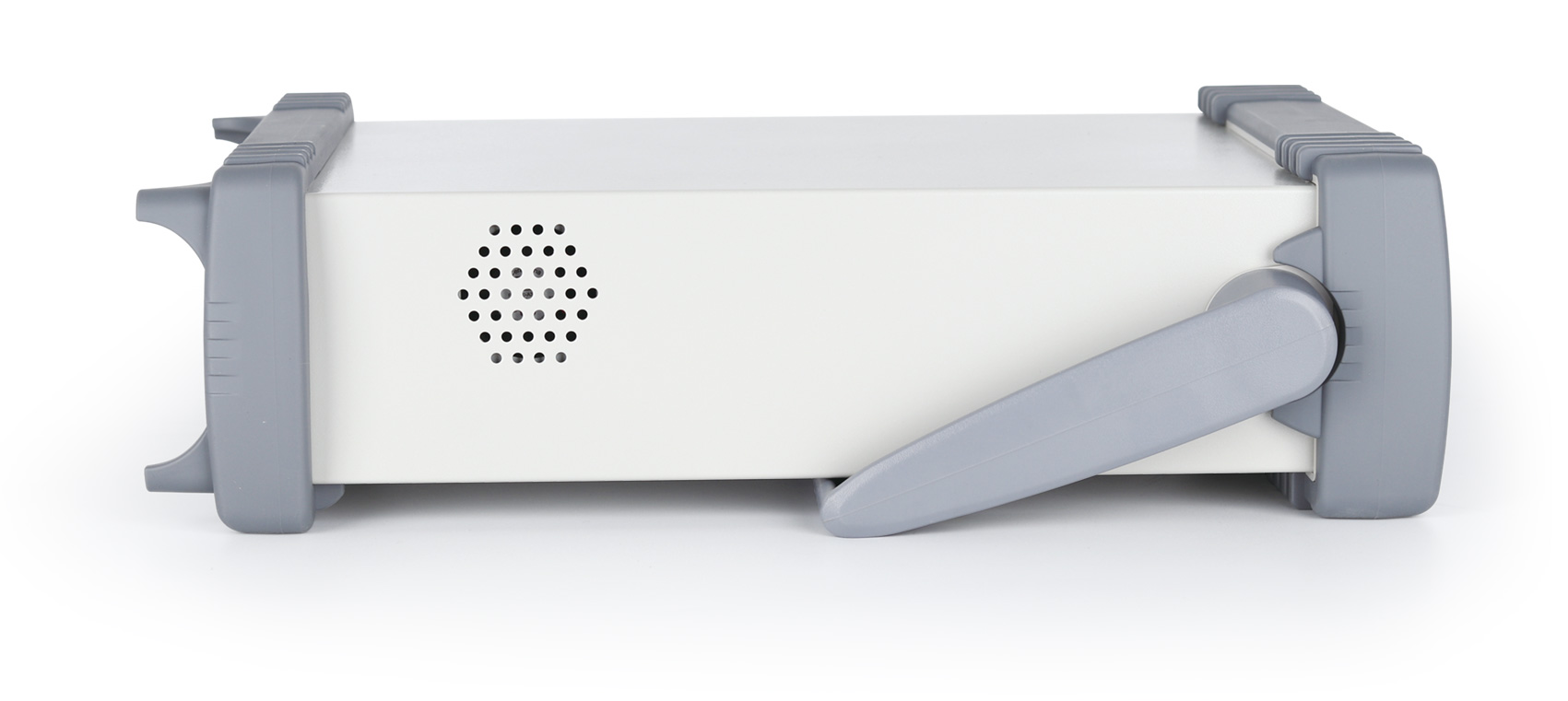

TH2515 直流低电阻测试仪

RS232、USBHOST、USBDEVICE、LAN、HANDLER

GPIB

性能特点

 电阻范围:0.1μΩ - 110MΩ

 电阻最高精度:0.01%,电阻分辨率:0.1μΩ

 温度基本精度:0.1℃

 最高采样速率约100次/秒

 4.3寸24色彩色触摸液晶屏480×272分辨率

 测试状态故障智能检测

 R,LPR,T等多种测试功能组合

 低电压测试模式,有效保护被测件

 温度转换功能(Δt)

 温度补偿功能(TC)

 失调电压补偿功能(OVC)

 用户自校准功能(0 ADJ)

 统计功能,提供CpK,Cp等统计量

 截屏功能,数据记录功能

 同时输出10档档比较结果(超限,合格以及讯响)

 通过USB HOST自动升级仪器操作软件

 符合LXI C类标准

 Handler接口用于实现联机操作

简介

同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研,推出了带触摸功能和彩色液晶显示的直流阻抗测试仪器--TH2515系列直流电阻测试仪。其较高的性能、便捷的操作、精美的外观足以相较于市场上的前沿产品。TH2515系列直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺,带触摸功能的24位色4.3英寸彩色液晶屏,界面清爽、操作便捷;0.01%的最高电阻测量精度及0.1uΩ最小电阻分辨率在国内首屈一指,其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等;很好的消除了热电对被测元件接触的影响而引起的潜在误差;温度补偿和温度转换功能免除环境温度对测试工作的影响;失调电压补偿功能能够有效消除被测件的自身的电动势以及接触电势差;其超高速的测试速度以及通过handler接口可以输出10档不同边界的比较结果信号,便于生产线上的自动化操作。TH2515系列提供了几乎所有主流的接口功能,可方便的与PC进行数据通讯和远程控制。

应用

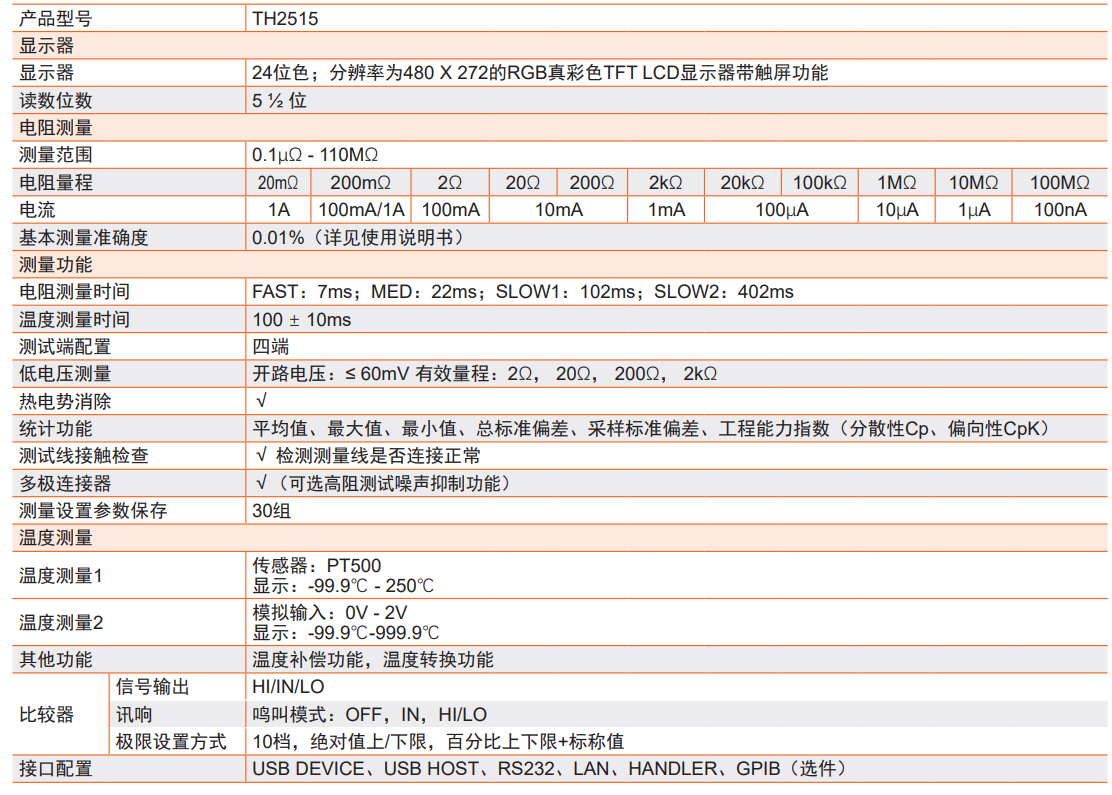

技术参数

产品型号

TH2515

显示器

24位色;分辨率为400 X 272的RGB真彩色TFT  LCD显示器带触屏功能

读数位数

½

测量范围

0.1μΩ --110MΩ

电阻量程

电流

分辨率

准确度 Rd%+FS%

20 mΩ

1A

0.1μΩ

0.10+0.025

200mΩ

1μΩ

0.35+0.030

100mA

10μΩ

0.035+0.010

20Ω

10mA

100μΩ

0.025+0.008

200Ω

1mΩ

0.01+0.002

2kΩ

1mA

10mΩ

0.01+0.002

20kΩ

100μA

100mΩ

0.01+0.002

100kΩ

0.01+0.005

1MΩ

10μA

10Ω

0.02+0.005

10MΩ

1μA

100Ω

0.1+0.010

100MΩ

100nA

1kΩ

0.5+0.040

测量功能



电阻测量时间

FAST:7ms;MED:22ms;SLOW1:102ms;SLOW2:402ms 以上为DISPLAY  OFF,当DISPLAY ON 另加20ms。

温度测量时间

100 ± 10ms

测试端配置

四端

测量平均设置

1-255

清“0”

量程切换

自动、手动

触发方式

内部、手动、外部、总线

电源频率选择

(避免电源噪声干扰)

测量设置参数保存

30

低电压测量

开路电压:≤ 60mV有效量程:2Ω, 20Ω, 200Ω, 2kΩ

热电势消除

统计功能

平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数(分散性Cp、偏向性CpK)

测量异常检测

检测测量线是否连接正常

多极连接器

(可选高阻测试噪声抑制功能)

Beep工作状态

比较器、档比较、按键

按键锁定

温度测量



温度测量1

-10.0--99.9 传感器:PT500

温度测量2

模拟输入:0V--2V 显示:-99.9 -- 999.9

温度补偿功能

(电阻测量值转换为设定温度时的阻值)

温度转换功能

(由加温前后电阻测试值获得温升)

比较判别



比较器

信号输出

HI/IN/LO

讯响

鸣叫模式:OFF,IN,HI/LO

极限设置方式

绝对值上/下限,百分比上下限+标称值

分选

10档,绝对值/百分比

外触发延迟时间

自动:由量程、低电压模式ON/OFF、OVC(失调电压补偿)ON/OFF决定手动:0.000--9.999s

外输入触发

上升沿/下降沿可选

接口配置

USB DEVICE 、USB HOST 、RS232、LAN、HANDLE R、GPIB(OPTION)

一般技术指标



温度、湿度

0 -- 40,≤ 90%RH

保证精度温度  湿度

23±5 ≤80%RH

供电电源

电压

110V~220V

频率

50Hz/60Hz

功耗

30 VA

尺寸

215mm×87mm×335mm(净尺寸) 235mm×105mm×360mm(加护套后)

重量

约3.6kg


附件
标配
配件名称型号
四端测试电缆 TH26050S
选配
配件名称型号
低电阻探针夹具 TH26065
资料下载
资料名称下载链接
规格书下载
TH2515说明书 下载
TH2515上位机总线事项 下载
